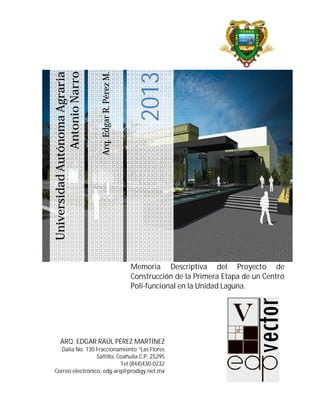

Memoria descriptiva

ARQ. Antonio Narro EDGAR RAÚL Arq. Edgar R. Pérez M.
PÉREZ MARTÍNEZ
Universidad Autónoma Agraria
2013 Memoria Descriptiva del Proyecto de
Construcción de la Primera Etapa de un Centr
Poli-funcional en la Unidad Laguna.
Dalia No. 130 Fraccionamiento “Las Flores
Saltillo, Coahuila C.P. 25295
Tel (844)430
430-0232
Correo electrónico: edg-arq@prodigy.net.mx
Centro
una.

2
Contenido
I. Presentación. .................................................................................................................................................... 3
II. Introducción. ..................................................................................................................................................... 4
III. El Proyecto Arquitectónico. ............................................................................................................................... 5
IV. Referencias Técnicas ......................................................................................................................................... 9
1. Módulo “A”...........................................................................................................................................................9
2. Módulo “B”.........................................................................................................................................................10
A. Estructura de concreto y mampostería. .......................................................................................................10
a) Muros perimetrales..................................................................................................................................10
b) Zapatas de concreto armado. ..................................................................................................................11
c) Dados de concreto armado......................................................................................................................11
d) Cerramientos. ...........................................................................................................................................11
B. Estructura metálica .......................................................................................................................................11
e) Marcos principales en el sentido de las pendientes................................................................................11
f) Polines. .....................................................................................................................................................11
g) Contravientos de cubierta. .......................................................................................................................12
h) Contraflambeos. .......................................................................................................................................12
i) Columnas de viento..................................................................................................................................12
j) Entrepisos metálicas. ..............................................................................................................................12
k) Cubierta ....................................................................................................................................................12
l) Vigas de contraviento...............................................................................................................................13
C. Materiales......................................................................................................................................................13
m) RECOMENDACIONES CONSTRUCTIVAS PARA CONCRETO.......................................................................13
n) RECOMENDACIONES CONSTRUCTIVAS PARA ACERO. .............................................................................14
3. Detalles Constructivos de Referencia. ...............................................................................................................16
D. Consideraciones para diseño de cimentación..............................................................................................16
E. Montaje y Soldadura de Vigas y Columnas ..................................................................................................17
F. Anclaje de columnas en dado de cimentación.............................................................................................18
A. Anclaje de columnas en losa de cimentación ó zapata................................................................................19
B. Fijación de cubierta Multytecho....................................................................................................................20
C. Sellado y Fijación de Traslape........................................................................................................................20
D. Tipos de Asentamiento y Fijación de Losacero..............................................................................................21
4. Conclusiones.......................................................................................................................................................22

3
Universidad Autónoma Agraria Antonio Narro
Unidad Laguna
Centro Poli-funcional
I. Presentación.
La creciente necesidad de espacios propicios para la difusión cultural, en la dinámica actual de las
instituciones de enseñanza en México, ha generado una serie de condiciones atendidas con
niveles básicos de eficiencia que en ocasiones resulta insuficiente, ya que no se trata de un
problema de edificación sino de equipamiento y versatilidad.
Esta situación se genera por la constante innovación en las tecnologías informáticas y la cada vez
más intensa interacción de los estudiantes con los mercados, con la sociedad, con la industria y
con todo aquello que representa la innovación en el ámbito profesional.
Así es como a la arquitectura se han incorporado cada vez con más fuerza conceptos como los
relativos a; la Eficiencia Energética, el Aislamiento Térmico, Arquitectura de Paisaje, Arquitectura
Sustentable, Protección Civil, Planeación, etcétera, y por supuesto éstos tienen una carga de
innovación que nos conducen al empleo de nuevos materiales y técnicas de construcción además
de las técnicas de la informática y la comunicación. Las redes de voz y datos y el internet resultan
imprescindibles en edificios de esta naturaleza.
En respuesta a esta necesidad concreta, la Universidad Autónoma Agraria Antonio Narro, Unidad
Laguna, ha tomado la iniciativa de dotar a sus instalaciones con un espacio que ofrezca a su
matrícula estudiantil y docente la posibilidad de un sitio en el que, una conferencia, un taller, un
curso, un debate, incluso una exposición, o bien una celebración o un espectáculo, tengan lugar y
cuenten con las instalaciones y aforo apropiados a cada condición.
De esta circunstancia el adjetivo de “Poli-funcional”, concepto que en realidad resulta una
afortunada analogía que resume actividades tan distantes en apariencia pero muy propias en la
estrategia adoptada por el país de una Educación Basada en Competencias.
Arq. Edgar Raúl Pérez Martínez

4

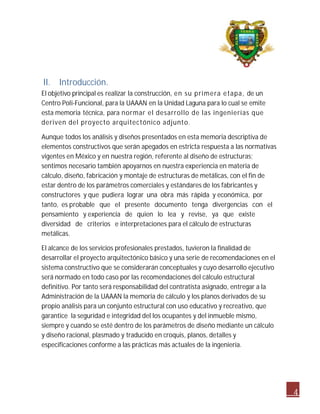

II. Introducción.
El objetivo principal es realizar la construcción, en su primera etapa, de un
Centro Poli-Funcional, para la UAAAN en la Unidad Laguna para lo cual se emite
esta memoria técnica, para normar el desarrollo de las ingenierías que
deriven del proyecto arquitectónico adjunto.
Aunque todos los análisis y diseños presentados en esta memoria descriptiva de
elementos constructivos que serán apegados en estricta respuesta a las normativas
vigentes en México y en nuestra región, referente al diseño de estructuras;
sentimos necesario también apoyarnos en nuestra experiencia en materia de
cálculo, diseño, fabricación y montaje de estructuras de metálicas, con el fin de
estar dentro de los parámetros comerciales y estándares de los fabricantes y
constructores y que pudiera lograr una obra más rápida y económica, por
tanto, es probable que el presente documento tenga divergencias con el
pensamiento y experiencia de quien lo lea y revise, ya que existe
diversidad de criterios e interpretaciones para el cálculo de estructuras
metálicas.
El alcance de los servicios profesionales prestados, tuvieron la finalidad de
desarrollar el proyecto arquitectónico básico y una serie de recomendaciones en el
sistema constructivo que se considerarán conceptuales y cuyo desarrollo ejecutivo
será normado en todo caso por las recomendaciones del cálculo estructural
definitivo. Por tanto será responsabilidad del contratista asignado, entregar a la
Administración de la UAAAN la memoria de cálculo y los planos derivados de su
propio análisis para un conjunto estructural con uso educativo y recreativo, que
garantice la seguridad e integridad del los ocupantes y del inmueble mismo,
siempre y cuando se esté dentro de los parámetros de diseño mediante un cálculo
y diseño racional, plasmado y traducido en croquis, planos, detalles y
especificaciones conforme a las prácticas más actuales de la ingeniería.

5
III. El Proyecto Arquitectónico.
Se trata de una unidad arquitectónica que se integra por cuatro aulas, un salón de
eventos con el equipamiento propio para su función y un escenario. Cada elemento
contiene características complementarias que bien pueden funcionar como unidad
o de manera individual.
El acceso vehicular al conjunto es frontal y se remata con un cuerpo de agua que se
recicla en una cascada que emana de una cubierta que pareciera recorrer en toda su
longitud el cuerpo principal.
En la actualidad se cuenta con una plataforma compactada y un estudio de
mecánica de suelos que determinaron la orientación del conjunto, por lo que el
asoleamiento se regulará con el empleo de acondicionamiento artificial, vegetación
y aislamiento térmico en azotea para regular el microclima interior.
El primer elemento visible, corresponde al vestíbulo de Aulas. Es un cuerpo de un
nivel con Fachada Suroeste con accesos laterales que permitan la ventilación
cruzada y una cortina vegetal exterior que reduzca los niveles de asoleamiento en
horario vespertino. Se trata de un espacio que no considera periodos grandes de
estancia, su vocación es el tránsito y acceso a cuatro aulas divisibles equipadas con
mamparas plegadizas para subdividir en módulos proporcionales a cada evento que
se pretenda realizar. Su arquitectura es libre de ornamentos, básicamente se trata
de una fachada integral delineada por un guardapolvo remetido y rematado por un
perfil metálico a nivel de firme que se repite a nivel de losa delineando ambos la
horizontalidad del edificio. La azotea libre de pretiles al límite, cuenta con un
elemento ligero, a base de panel durock que permite suavizar visualmente las
pendientes y remata el edificio con un volado en el acceso principal y una caída de
agua sobre un canal que corre a lo largo de la plaza de acceso.
El segundo cuerpo visible alberga dos módulos sanitarios para damas y caballeros y
una oficina de administración en la que se podrá resguardar el equipo audiovisual
necesario. Se trata de un cuero de mayor altura que permitirá ocultar equipos de

6
climatización ó tinacos con acceso por la cara Noreste o posterior. Éste cuerpo
cuenta con textura en su superficie y se remata con una corniza de bloques que
abstraen las siglas de la Universidad (UAAAN) a la manera de la arquitectura
prehispánica. Éste alberga los servicios sanitarios, razón por la cual su altura será útil
para ocultar líneas de conducción, bajadas y ventilas,
El tercer cuerpo es de menor altura exterior, sin embargo conserva el mismo nivel
de losa que los dos anteriores. Aquí se desarrolla la que consideramos más intensa
de las actividades, ya que las cuatro aulas de mediana capacidad seguramente
tendrán demanda de uso a lo largo de cada ciclo escolar, en tanto el uso masivo solo
es eventual. Aunque esta zona está resguardada por la nave principal y el cuerpo 2
de servicios, se sugiere aislar las tres caras expuestas de este edificio a fin de lograr
el máximo confort y disminuir la demanda energética interior.
Formalmente este módulo no tiene peso, su forma es simple y funciona como
transición entre los cuerpos de mayor tamaño. La prioridad de este espacio es
funcional y la estética es interior, por lo que la iluminación, los acabados, el sonido y
la acústica son la tarea principal que obliga a un diseño de mamparas eficiente y
versátil, además de la dotación de mobiliario y equipo especializado.
El cuarto módulo corresponde a la estructura mas compleja constructivamente
hablando, ya que se trata de una estructura de marcos rígidos que salvan claros de
18 metros para contener un salón de eventos con el menor número de columnas
posibles que obstruyan la visión a un escenario en el que puede hacerse una
representación o bien celebrar un evento masivo dentro de la comunidad.
Por esta característica el espacio será dotado de una estructura teatral básica en los
aspectos de tramoya, iluminación, sonido, camerinos, etcétera y por lo tanto del
mobiliario básico para ello. Por otra parte la celebración de eventos implica la
dotación de espacios para la preparación, el servicio y el almacenaje de alimentos y
bebidas.

7
Por su altura este espacio requerirá de un diseño constructivo para la instalación de
plafones que lo hagan confortable al tipo de uso y que permitan optimizar la
acústica del espacio.
El funcionamiento del conjunto y en la medida del evento, éste ampliará su área de
funcionamiento hacia la parte posterior, es decir, si el aforo rebasa una de las aulas,
el evento se extenderá a la que sigue y así sucesivamente.
Perimetralmente cuenta con áreas de estacionamiento que no representarán
problema con el aforo toda vez que el predio cuenta con extensión suficiente para
crecer cuanto sea necesario.
Es muy importante señalar que por el nivel de definición del proyecto al momento
de esta redacción, la configuración definitiva de los sistemas constructivos finales y
los acabados del edificio, serán materia de un desarrollo posterior y su contratación
estará sujeta a las consideraciones de la Administración responsable del
seguimiento ejecutivo.

El Programa Arquitectónico.
Conjunto Poli
(Programa Arquitectónico)
•
•
•
•
Vestíbulo
Principal
(385m2)
•
•
•
•
Aulas Múltiples
(600m2)
•
•
•
•
•
•
•
•
•
Salón de Eventos
(2300m2)
Poli-funcional
Sanitarios Hombres 32m2 14 Usuarios
Sanitarios Mujeres 32m2 14 Usuarios
Espera y Circulación 315m2
Of. Administración 16m2
Conferencias 150m2 80 Usuarios
Debates 150m2 80 Usuarios
Talleres 150m2 80 Usuarios
Capacitacion 150m2 80 Usuarios
Comensales 1200m2 Hasta 520 Personas
Cocina 125m2
Almacén 100m2
Sanitarios Hombres 32m2 14 Usuarios
Sanitarios Mujeres 32m2 14 Usuarios
Camerinos y Servicios 130m2
Escenario 190m2
Cabinas 10m2
Area Libre 500m2
8

9
IV. Referencias Técnicas
A continuación se da referencia del criterio estructural planteado para la edificación
del conjunto, sin embargo la información contenida debe ser tomada con reservas y
con carácter de preliminar, por lo que de ninguna manera ésta deberá asumirse
como instrucción de campo y fabricación.
En el conjunto hay dos estrategias de edificación, la correspondiente al vestíbulo,
servicios y aulas y lo que corresponde al conjunto de eventos.
1. Módulo “A”
Es el Módulo integrado por El Vestíbulo, Los Servicios y Las Aulas.
Por sus Características y magnitud se sugiere Losa de Cimentación con un espesor
mínimo de 20cms de concreto f’c=250kg/cm2 armada con acero fy=4200 kg/cm2 y
malla electro soldada de acero fy=5000kg/cm2 en tableros no mayores a 6x3m.
El Proyecto plantea una estructura superior mixta mediante columnas de sección
circular de 30 a 35cms de diámetro (según cálculo) a base de concreto
f’c=250kg/cm2 en Eje Frontal y de acero a base de perfil monten en cajón con
soldadura intermitente o discontinua en marcos interiores para lograr espacios
amplios libres de obstáculos visuales ya que se trata de espacios para la enseñanza.
De igual manera las trabes y polinería necesarios se apegarán a las
recomendaciones del perito a cargo.
La losa se propone a base de losacero de sección y calibre por definir según cálculo y
capa de compresión a base de concreto f’c=250kg/cm2 reforzada con malla electro
soldada de acero de alta resistencia.
Las instalaciones se desplantarán bajo la losa y se ocultarán con un sistema de falso
plafón que incluya tableros de suspensión visible para facilitar su registro y
mantenimiento. En la superficie expuesta de la losa se empleará una nivelación a
base de mortero fluido para desarrollar las pendientes mínimas de desagüe hacia las
bajadas pluviales dispuestas para este fin.

10

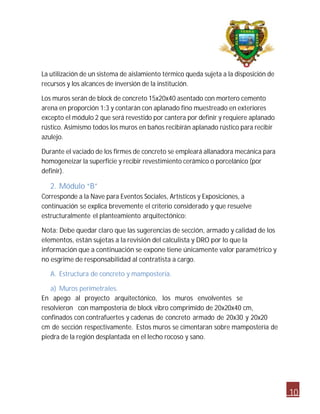

La utilización de un sistema de aislamiento térmico queda sujeta a la disposición de
recursos y los alcances de inversión de la institución.
Los muros serán de block de concreto 15x20x40 asentado con mortero cemento
arena en proporción 1:3 y contarán con aplanado fino muestreado en exteriores
excepto el módulo 2 que será revestido por cantera por definir y requiere aplanado
rústico. Asimismo todos los muros en baños recibirán aplanado rústico para recibir
azulejo.
Durante el vaciado de los firmes de concreto se empleará allanadora mecánica para
homogeneizar la superficie y recibir revestimiento cerámico o porcelánico (por
definir).
2. Módulo “B”
Corresponde a la Nave para Eventos Sociales, Artísticos y Exposiciones, a
continuación se explica brevemente el criterio considerado y que resuelve
estructuralmente el planteamiento arquitectónico:
Nota: Debe quedar claro que las sugerencias de sección, armado y calidad de los
elementos, están sujetas a la revisión del calculista y DRO por lo que la
información que a continuación se expone tiene únicamente valor paramétrico y
no esgrime de responsabilidad al contratista a cargo.
A. Estructura de concreto y mampostería.
a) Muros perimetrales.
En apego al proyecto arquitectónico, los muros envolventes se
resolvieron con mampostería de block vibro comprimido de 20x20x40 cm,
confinados con contrafuertes y cadenas de concreto armado de 20x30 y 20x20
cm de sección respectivamente. Estos muros se cimentaran sobre mampostería de
piedra de la región desplantada en el lecho rocoso y sano.

11
b) Zapatas de concreto armado.
Para todas las columnas metálicas se diseñaron zapatas aisladas de concreto
armado desplantadas sobre lecho de mediana plasti cidad, cuyos peraltes y
dimensiones s e r á n conforme a los esfuerzos de cada apoyo, tratando de
uniformizar hasta donde fue posible.
c) Dados de concreto armado.
Se sugieren dados de transición de cargas, de 75x75cm de sección, de
c oncreto armado con 12 varillas de 1” y estribos de 3/8” a cada 20 cm. Estos dados
se anclan a las zapatas y servirán también de apoyo a la estructura metálica.
d) Cerramientos.
Se emplearon cerramientos de carga para delimitar la altura de puertas y ventanas,
los cuales cargaran solamente una porción pequeña de muro. Estos
cerramientos se diseñaron de 20x40cm de sección.
B. Estructura metálica
e) Marcos principales en el sentido de las pendientes.
Resueltos por un sistema de marcos a base de vigas IPR de sección variable
de acero A-36 a dos aguas con conexiones de unión rígida dotacional
atornillable con tornillos grado 5 A-375 y columnas de PTR HSS con
acero A-625 a dos aguas y columnas rectangulares huecas HSS, con conexiones
rígidas atornilladas y apoyos articulados. Los marcos llevaran clips de placa en el
patín superior de las vigas y en la cara exterior de las columnas para recibir a
los polines de cubierta y de paredes, los cuales se fijaran con tornillos
mecánicos. Los marcos de este proyecto tendrán varias columnas interiores.
f) Polines.
Los polines o largueros de cubierta serán a base de perfil doblado en frio tipo
monten de 12” cal. 12 negros y pintados. Los largueros recibirán directamente la
lamina de cubierta propiamente dicha, transmitiendo su peso y cargas (viva,
viento, lluvia, etc.) a los marcos principales por medio de apoyos simples, por lo

12
que se considero que estos no aportaran estabilidad a la estructura general y su
función se limita únicamente a soportar la lamina de cubierta y a tomar y repartir
cargas.
g) Contravientos de cubierta.
Los sistemas de contraviento en cubierta, se organizaron con el arreglo típico de
la cruz de San Andrés, a base de redondo liso de ¾” de perfil OS en cubiertas, con
los extremos de rosca estándar, los cuales se conectaran a la estructura
principal por medio de tensores tipo tortuga hechos de soleras de ¼” de
espesor. Los puntales se consideraron de polín en cajón monten de 12” cal. 14
galvanizado y formaran parte de la estructura de vigas de contraviento en
cubiertas. Los contravientos se dispondrán en los módulos extremos de la nave.
h) Contraflambeos.
Los contraflambeos de pared y de cubierta, serán a base de angular de
1”x1/4” y cabezales de 1 ½” x 1/8” con agujeros estándar para tornillos de
½” y se fijaran directamente a los polines de cubierta y de pared.
i) Columnas de viento.
Son elementos que formaran parte de las paredes interiores y exteriores. Estas
columnas proporcionaran apoyo a las vigas de los marcos cabeceros y también
se les empleará para soporte de largueros de fachada para la transmisión de
cargas de viento a los elementos de contraviento.
j) Entrepisos metálicas.
Se sugiere resolver a base de vigas IR y largueros con peralte según cálculo, con
conectores a cortante de 3” ligero y lamina losacero sección 36/15 cal. 24 (según
cálculo) galvanizada, con 6cmde espesor de concreto f’c = 200 kg/cm2, reforzada
con malla por temperatura 66-1010.
k) Cubierta
Será a base de panel aislado Galvatecho marca Multypanel o similar por las
propiedades de aislamiento térmico-acústico

13
l) Vigas de contraviento.
Se resolvieron a base de vigas IR de 406mm de peralte y se conectaran a las
columnas en sentido perpendicular a las vigas portantes principales por medio de
soldadura y placas de cortante, que garanticen un empotramiento satisfactorio,
C. Materiales
Todos los elementos estructurales de concreto reforzado y acero, se diseñaron con
las siguientes resistencias:
Tabla de Resistencias de Concretos
Elemento f’c en kg/cm2
Contrafuertes 250
Zapatas 250
Dados de columnas 250
Dados de castillos 200
Castillos y Cerramientos 200
Plantillas de nivelación 150
Tabla de Resistencias de Aceros
Acero f’y en kg/cm2
Varillas corrugadas iguales o mayores que 5/16” de diámetro 4,200
Varillas de1/4” de diámetro 2,300
Malla electro soldada y Armex 5,000
Acero en perfiles, PTR y placas; ASTM A-36 2,530
Acero en perfiles IR; ASTM A-50 3,515
Acero en perfiles HSS, ASTM A-50 3,515
m) RECOMENDACIONES CONSTRUCTIVAS PARA CONCRETO.
Se recomienda consultar las especificaciones constructivas del Reglamento de
Construcciones del ACI, así como aquellas aplicables del Reglamento de
Construcciones del Distrito Federal, en lo referente a dobleces en las barras,
longitudes de desarrollo, paquetes de barras, traslapes y otros.
Los espesores del recubrimiento en todos los elementos estructurales (castillos,
cadenas, cerramientos, columnas, losa de concreto y trabes) nunca deberán ser

14
menores de 3 cm ni menor que el diámetro de la varilla más gruesa. En el caso de
la losa de cimentación y dados, el recubrimiento libre será de 5 cm.
Deberá existir un castillo ahogado en vanos de puertas y ventanas y en toda
intersección de muro donde no exista un elemento de concreto armado.
En todas las juntas de concreto nuevo con concreto viejo (juntas frías) deberá
emplearse algún tipo de aditivo que contribuya a reducir los efectos de la
discontinuidad en la transmisión de esfuerzos a través de los elementos de
concreto, además de evitar filtraciones de agua que puedan iniciar un proceso de
corrosión progresiva del acero de refuerzo.
Todos los elementos de concreto deberán curarse para evitar agrietamientos por
pérdida de agua durante las primeras horas de endurecimiento del concreto.
n) RECOMENDACIONES CONSTRUCTIVAS PARA ACERO.
Para el procedimiento constructivo se deberán consultar las Normas
Técnicas Complementarias del D.F. o bien las Normas del American Institute of
Steel Construction (AISC) Toda soldadura de taller deberá hacerse
preferentemente en posición horizontal y de abajo hacia arriba, no se permitirá
soladura “sobre cabeza” (hacia arriba). Las piezas terminadas en taller deben
estar libres de torceduras y dobleces locales, y sus juntas deben quedar acabadas
correctamente. En miembros que trabajen a compresión no se permitirán
desviaciones, con respecto a la línea recta que une sus extremos, mayores de
un milésimo de la distancia entre puntos que estarán soportados lateralmente en
la estructura terminada.
Las superficies que vayan a soldarse estarán libres de costras, escoria, óxido,
grasa, pintura o cualquier otro material extraño, pero se permite que hayan
costras de laminado que resistan un cepillado vigoroso hecho con un cepillo de
alambre. Siempre que sea posible, la preparación de bordes por medio de soplete
oxiacetilénico debe efectuarse con sopletes guiados mecánicamente.

15
El montaje debe efectuarse con equipo apropiado, que ofrezca la mayor
seguridad posible.
Durante la carga, transporte y descarga del material, y durante el montaje, se
adoptarán las precauciones necesarias para no producir deformaciones ni
esfuerzos excesivos. Si a pesar de ello algunas de las piezas se maltratan y
deforman, deben ser enderezadas o repuestas según el caso.
No se colocará soldadura permanente hasta que la parte de la estructura que
quede rigidizada por ellas, esté alineada y plomada.
Se recomienda un estricto control de calidad en la soldadura, así como su ejecución
con personal calificado.
Es preferible y deseable que todas las soldaduras eléctricas se hagan antes de
aplicar las capas de pintura anticorrosiva, pero en caso de que se tenga la
necesidad de aplicar soldadura después de la aplicación de las capas de pintura, se
procederá inmediatamente después a su debida limpieza y pintado para evitar la
corrosión.
Se deberá usar como pintura anticorrosiva de la de mejor calidad (Minio auténtico)
y el mantenimiento de la estructura será regular y periódica (cada cinco años).

16
3. Detalles Constructivos de Referencia.
D. Consideraciones para diseño de cimentación

17
E. Montaje y Soldadura de Vigas y Columnas

18
F. Anclaje de columnas en dado de cimentación.

19
A. Anclaje de columnas en losa de cimentación ó zapata.

20
B. Fijación de cubierta Multytecho
C. Sellado y Fijación de Traslape

21
D. Tipos de Asentamiento y Fijación de Losacero

22
4. Conclusiones.
Los alcances planteados en esta memoria, corresponden al desarrollo conceptual
del proyecto arquitectónico, mismo que por supuesto considera todas las
variantes que derivan de las instalaciones, los acabados, las albañilerías, la
normatividad y el equipamiento, Sin embargo éste nivel de proyecto ejecutivo será
desarrollado progresivamente, por lo que estas especificaciones son susceptibles
de cambios producto de estos análisis en el momento que sean autorizados para
su desarrollo.

Memoria descriptiva

Más contenido relacionado

La actualidad más candente

Similar a Memoria descriptiva

Último

Memoria descriptiva
