Este documento define las estructuras y sus principales características como la rigidez, estabilidad y resistencia. Explica los diferentes tipos de estructuras como las masivas, abovedadas, triangulares, entramadas y colgantes. También describe los principales elementos estructurales como vigas, pilares, columnas y tirantes. Por último, detalla los distintos tipos de esfuerzos como la tracción, compresión, flexión, torsión, cortadura y pandeo a los que pueden estar sometidas las estructuras.

1. Unidad didáctica Las estructuras 1º de E.S.O. Tecnología.

2. Esquema general estructuras Definición y condiciones tipos esfuerzos elementos

3. Definición y condiciones Definición de estructura: “ Una estructura es el conjunto de elementos de un cuerpo destinado a soportarlos efectos de las cargas que actúan sobre el, impidiendo que se rompa o deforme.” Condiciones de las estructuras: Rigidez Estabilidad resistencia

4. Rigidez Podemos decir que una estructura es rígida cuando las deformaciones de y entre sus elementos son mínimas (aunque siempre existen unas pequeñas deformaciones) En la rigidez influye el tipo de unión de los elementos (articulación o empotramiento) y la triangulación de estos

5. Estabilidad La estabilidad consiste en la capacidad de una estructura de mantenerse erguida y no volcar La ubicación del centro de gravedad es un factor muy importante en la estabilidad de una estructura.

6. Resistencia Es la capacidad de una estructura de soportar las tensiones a las que está sometida sin romperse. Depende de: La forma. El material empleado.

7. Tipos de estructuras Existen diferentes tipos de estructuras determinadas por el desarrollo tecnológico en el momento de su realización, los materiales a emplear y la respuesta a unas determinadas necesidades. Principales tipos masivas abovedadas triangulares entramadas colgantes

8. Estructuras masivas Son aquellas que utilizan gran cantidad de material y apenas tienes huecos. Un ejemplo de ellas son las pirámides y zigurats. A tipos de estructuras

9. Estructuras abovedadas En este tipo, el elemento principal es el arco. los arcos se unen alrededor un eje (cúpula), en una directriz (bóveda de cañón) o con variantes de las anteriores A tipos de estructuras

10. Triangulares Están compuestas por barras normalmente metálicas que se unen entre si formando triángulos. tienen poco peso y pueden ser de gran tamaño. A tipos de estructuras

11. Entramadas o porticadas Son las utilizadas en la edificación de viviendas. Formadas por pórticos compuestos de pilares y vigas. El material utilizado normalmente es el hormigón armado. A tipos de estructuras

12. colgantes El elemento principal en este tipo de estructura es el tirante de los cuales va suspendida el resto de la estructura. A tipos de estructuras

13. esfuerzos Un esfuerzo es la tensión interna que experimentan los cuerpos sometidos a la acción de una o varias fuerzas. tipos tracción compresión flexión torsión cortadura pandeo

14. tracción Se producen cuando las fuerzas tratan de estirar el cuerpo sobre el que se aplican. Las fuerzas están en la misma dirección, sentido contrario y actúan hacia el interior. Ir a esfuerzos

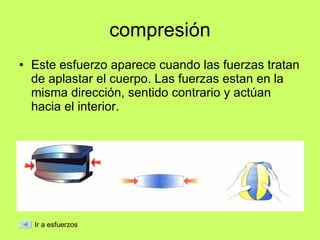

15. compresión Este esfuerzo aparece cuando las fuerzas tratan de aplastar el cuerpo. Las fuerzas estan en la misma dirección, sentido contrario y actúan hacia el interior. Ir a esfuerzos

16. flexión Las fuerzas intentan doblar el elemento sobre el que están aplicadas. Normalmete aparece cuando el objeto esta sobre dos apoyos y sometido a una fuerza entre ellos. Ir a esfuerzos

17. torsión Dos pares de fuerzas( momentos ) tratan de retorcer el elemento sobre el que actuan. Ir a esfuerzos

18. cortante Dos fuerzas en direcciones cercanas intentan separar dos secciones del objeto.

19. pandeo Es un esfuerzo combinado de compresión y flexión. Ir a esfuerzos

20. Elementos de las estructuras Los principales elementos son: Vigas: elementos horizontales que trabajan a flexión. Pilares: elementos verticales sometidos a compresión. Columnas: son pilares se sección circular. Pilastras: pilares adosados a un muro de carga. Tirantes: trabajan a tracción en e. colgantes

21. Presentación de PowerPoint Trabajo practico del curso: “Nuevas tecnologías educativas aplicadas al aula” Alumno: Luis Miguel Hermoso Villar
