Este documento describe los conceptos básicos de las estructuras resistentes. Define una estructura como un conjunto de elementos unidos que soportan cargas sin deformarse. Explica que una buena estructura debe ser resistente, indeformable y estable. Describe los diferentes tipos de esfuerzos que soportan los distintos elementos estructurales como pilares, vigas y tensores. También cubre conceptos como la estabilidad, los diferentes tipos de estructuras y elementos estructurales comunes.

1. Estructuras Resistentes
Departamento de Tecnología
I.E.S. El Molinillo
Guillena

2. Definición de Estructura
Conjunto de elementos resistentes unidos entre sí de
forma que soporten cargas sin deformarse. Así una
buena estructura debe cumplir tres requisitos:
 Debe soportar adecuadamente las cargas (su
peso y esfuerzos internos o externos).
 No puede deformarse.
 Debe ser estable.
Una buena estructura de ser:
Resistente
Indeformable
Estable

3. Esfuerzos en las Estructuras
 Compresión
En las estructuras, los
pilares transmiten el
esfuerzo de
compresión al suelo
Deformación por pandeo Pilar del viaducto de Millau

4. Esfuerzos en las Estructuras Tensores
 Tracción
Este esfuerzo es
soportado por
los tensores.
Puente del Alamillo
Vientos

5. Esfuerzos en las Estructuras
 Flexión
El esfuerzo de
flexión es soportado
por las vigas.

6. Esfuerzos en las Estructuras
 Torsión  Cizalladura
El eje del
columpio Remaches
está
sometido
a torsión.

7. Estructuras Rígidas
Se deforma
Triangular una estructura es la
mejor manera de que esta
Se mantiene rígido permanezca rígida y mantenga
su forma.
Torre Eiffel
Golden Gate

8. Estructuras Estables
El Centro de Gravedad es el punto imaginario donde se concentra toda la masa de
un cuerpo.
Equilibrio estable e inestable
La estabilidad en las estructuras la conseguimos:
 Haciendo que el centro de gravedad esté lo
más bajo posible.
 Procurando que el centro de gravedad caiga
en la base de la estructura.

9. Estructuras Estables
La estabilidad en los edificios la logramos mediante una buena
cimentación. Procuramos cimientos masivos y a la mayor profundidad
posible.
Pilotes

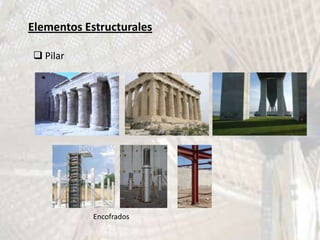

10. Elementos Estructurales
 Pilar
Encofrados

11. Elementos Estructurales
 Viga
L U
Perfiles
T
Circular Rectangular Cuadrado
I H

12. Elementos Estructurales
 Tirantes o Tensores
Anclajes

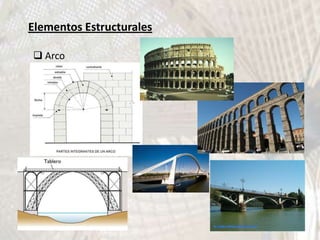

13. Elementos Estructurales
 Arco

14. Tipos de Estructuras
son muy resistentes y
 Masivas: estables debido a la gran
cantidad de material
que contienen.
 Entramadas:
Se usan vigas, pilares y cimientos. Son muy resistentes
y pueden llegar a ser muy altas.

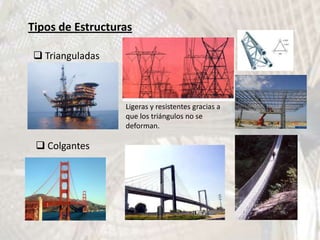

15. Tipos de Estructuras
 Trianguladas
Ligeras y resistentes gracias a
que los triángulos no se
deforman.
 Colgantes
