aspectos a tener en cuenta a la hora de diseñar una estructura.

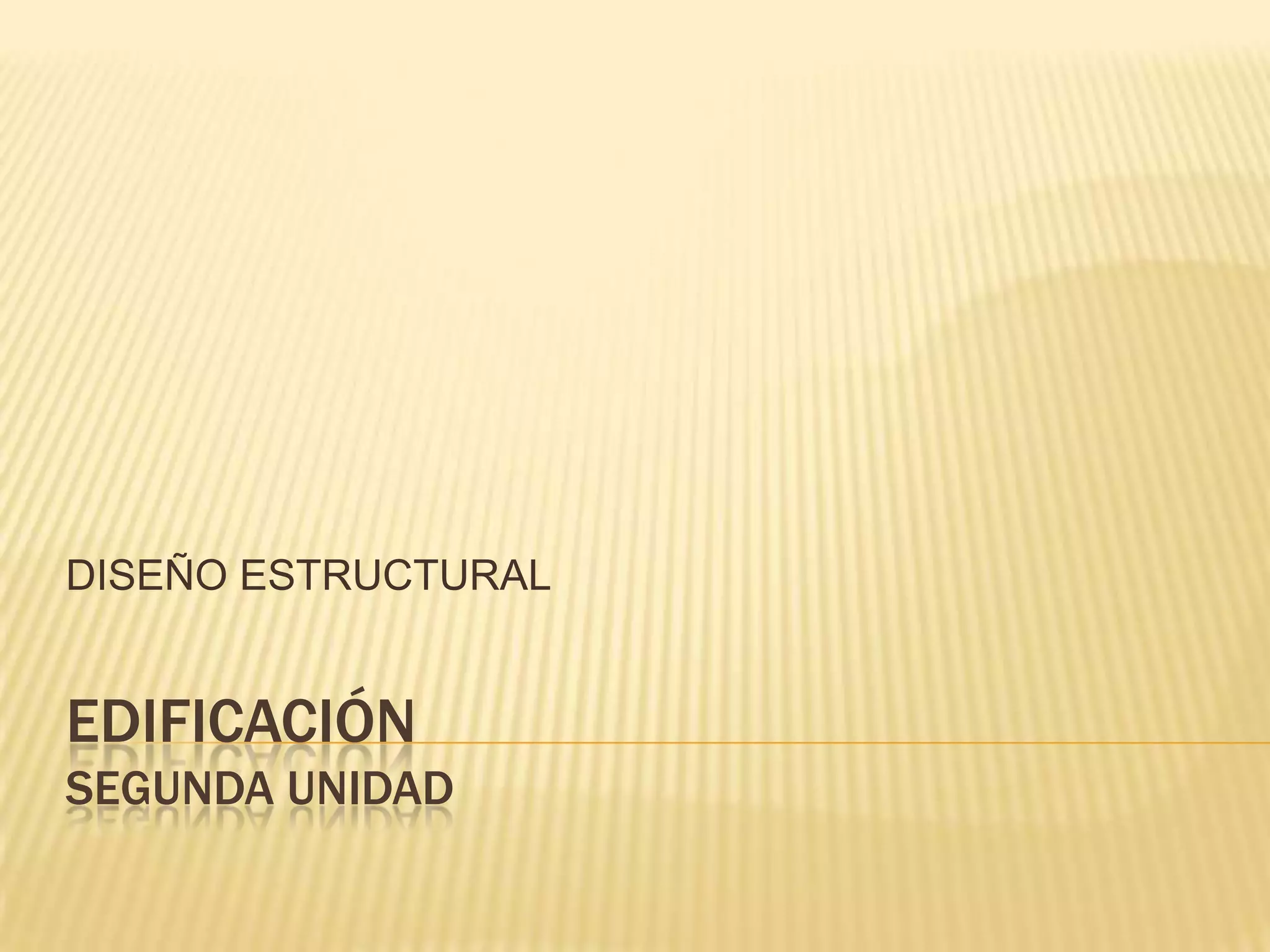

1. EDIFICACIÓN
SEGUNDA UNIDAD
DISEÑO ESTRUCTURAL

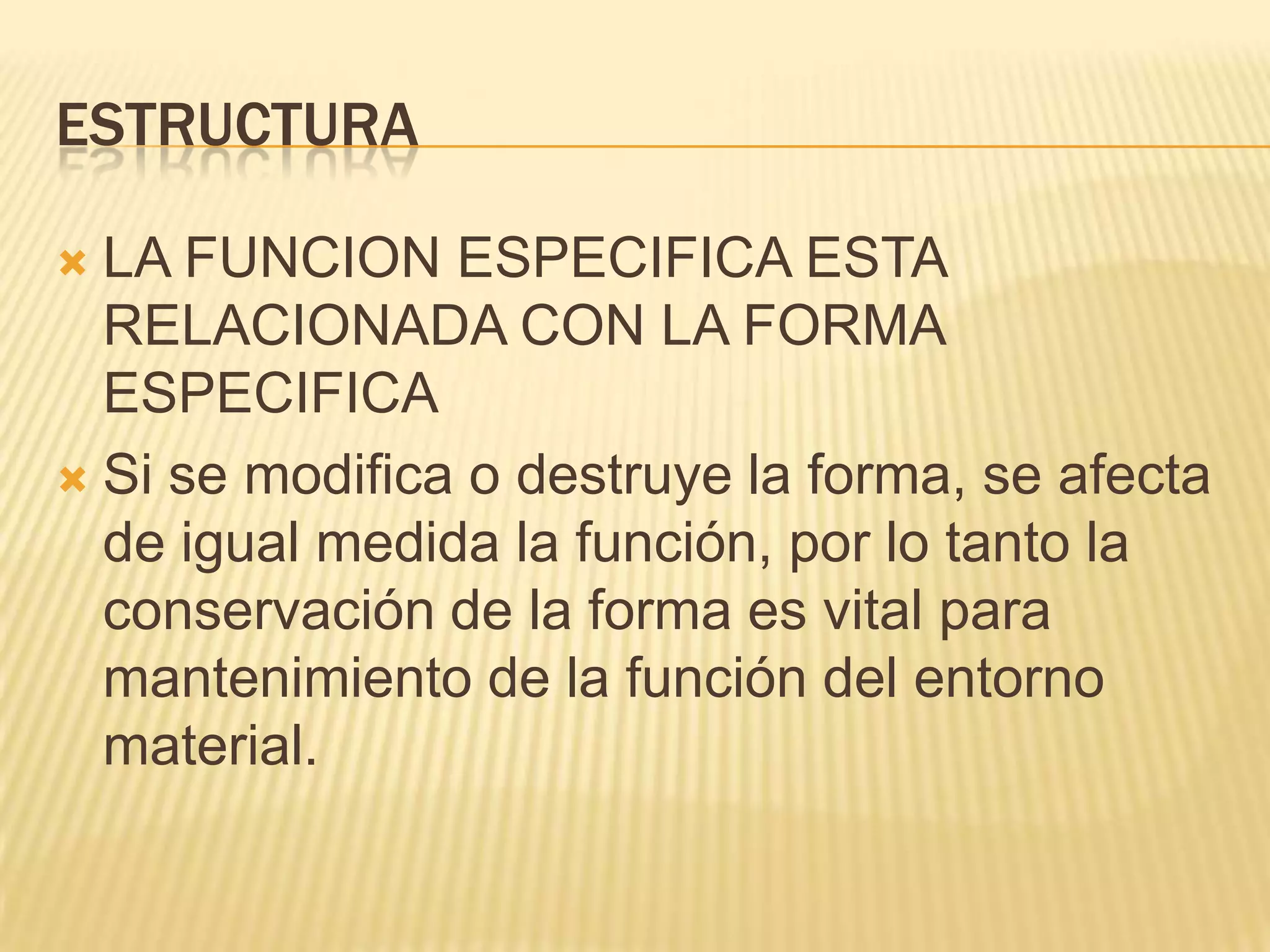

2. ESTRUCTURA
 LA FUNCION ESPECIFICA ESTA
RELACIONADA CON LA FORMA
ESPECIFICA
 Si se modifica o destruye la forma, se afecta
de igual medida la función, por lo tanto la
conservación de la forma es vital para
mantenimiento de la función del entorno
material.

3.  TODO OBJETO REPRESENTADO POR
UNA FORMA, ESTA SOMETIDO A LA
ACCIÓN:
 Del peso propio
 Fuerzas actuantes
1. De la función del objeto
2. Propiedades y estructura del material
3. A las condiciones del entorno.
en conclusión las formas materiales del
entorno solo pueden existir por su estructura
y con ello satisfacer su función.
Las estructuras son los guardianes del
entorno material, tanto natural como
técnico.

4.  Toda estructura debe ser capaz de recibir
y transmitir esfuerzos para que sea
estable tanto a su peso propio como a las
sobre cargas.
 Por lo tanto, una estructura trabaja a tgres
niveles consecutivos:
1. Recepción de cargas
2. Flujo de cargas
3. Transmisión de cargas.
A esto se le llama flujo de fuerzas, que es
la base para el diseño de las estructuras.

5.  El diseño de estructuras tiene como
misión desarrollar un sistema de flujo de
fuerzas que responda a una imagen visual
prefijada, o como mínimo se aproxime a
ella, ya sea reforzando la materia de la
forma o mediante construcciones
auxiliares.
 El cambio de dirección de los esfuerzos es
la premisa mediante la cual se crean
nuevas configuraciones de esfuerzos.

6. FASES PRINCIPALES DEL PROYECTO DE UNA
ESTRUCTURA
 COMPARACION DE DIFERENTES
CONCEPCIONES1.- DEFINICION
DEL CRITERIO
2.-DESARROLLO
DEL MODELO
3.-PROYECTO DEL
SISTEMA
ESTRUCTURAL.
4.- CALCULO
ESTRUCTURAL
5.-PLANIFICACION
DE LA
CONSTRUCCION
1.- DEFINICION
DEL PROGRAMA
2.-DISEÑO DE
ESTRUCTURA
3.-CALCULO
ESTRUCTURAL
4.-
DIMENSIONADO
DEFINITIVO
5.-
CONSTRUCCIÓN
DISEÑO DE
DETALLES
1.- DEFINICION DE
LA TAREA
2.-DESARROLLO
DE LAS
PRINCIPALES
SOLUCIONES
3.-CONCRECION
DEL PROYECTO.
4.- VALORACION
ANALITICA
5.-FIJACION DE LA
ESTRUCTURA
PORTANTE
1.- ESTUDIOS
PREVIOS
2.-
ANTEPROYECTO
3.-PROYECTO
BASICO
4.- CALCULO
ESTRUCTURAL
5.-PROYECTO DE
EJECUCION

7. ESQUEMA DE PROCESOS Y FASES DEL PROYECTO
ESTRUCTURAL
Definición
criterios
•Análisis de los objetivos del
edificio
•Estudio del emplazamiento y
sus condicionantes
estructurales.
•Definición de los criterios
específicos del proyecto.
desarrollo de
Modelos, a
posibles
soluciones de
sistemas
estructurales
• Búsqueda de sistemas
estructurales
• Ajuste a los objetivos
fijados
• Establecer opciones de
solución validas
Sistema
estructural
Diseño de la
geometría básica
del sistema
estructural
•Comparación entre modelos,
función, técnica, estética,
costos.
•Decisión sobre el sistema
estructural elegido (material)
•Definición del sistema
estructural secundario
•Hipótesis sobre el sistema de
fuerzas que se originará
•Pre dimensionamiento de los
elementos del sistema.
Diseño sistema y forma,
configuración del espacio

8. ESTRUCTURA
CALCULO DE LA
ESTRUCTURA Y
SUS
ELEMENTOS
• Determinación de los
elementos estructurales y
sus uniones
• Calculo de cargas, fuerzas
y momentos
• Dimensionado de las partes
y comprobación del calculo
estático.
ORGANIZACIÓN
DE LA
Construcción Y
EJECUCION
• Confección de detalles de
los elementos y de
construcción
• Descripción de la ejecución
y las técnicas de
ensamblaje.
INTEGRACIÓN SISTEMAS
DE CONTROL TECNICO
EJECUCIÓN

9.  PRINCIPIOS DE DISEÑO
Principios formales
Compatibilidad con la primera idea arquitectónica y viabilidad para
su desarrollo
Conformidad del peso propio en el marco de los generadores de
forma arquitectónica
Potencial de optimización y remodelación para la caracterización
de la forma arquitectónica.
Principios estáticos
Realidad tridimensional del comportamiento y del diseño
estructural.
Linealidad y lógica de la transmisión de cargas desde la recepción
hasta la descarga de esfuerzos.
Identificación del sistema para la estabilización frente a
solicitaciones horizontales y asimétricas.
Preferencias de sistemas estáticamente indeterminados frente a
sistemas determinados estáticamente.
Principios económicos
Regularidad de la articulación estructural y simetría de las
funciones parciales de la estructura.
Equilibrio de las cargas de los componentes estructurales con
funciones iguales o similares.
Imposición de dos o mas funciones estructurales a los
componentes de la estructura.

10. EDIFICIO
TECNICA
FORMA
USO
SIGNIFICAD
O
CERRAMIENTO DEL
ESPACIO
ESTRUCTU
RAINSTALACIONES
Y SERVICIOSCOMUNICACIONE
S TRANSPORTE
SISTEM
A
FUNCION
FLUJO
DE
FUERZA
S GEOMETRIA
MATERIA
L

11. SISTEMA ESTRUCTURAL
 UN SISTEMA ESTRUCTURAL ESTA
DEFINIDO POR DOS COMPONENTES
INTERRELACIONADOS ENTRE SI,
1.-FUERZAS: sistema dinámico de la
transmisión de cargas y control de fuerzas.
2.-GEOMETRIA. Sistema descriptivo para
determinar la forma de la estructura y el
recorrido de fuerzas.

12. SOBRE CARGAS
EQUILIBRI
O
FLUJO
DE
FUERZA
S
•CARGAS PERMANENTES (peso propio, cargas de uso)
•CARGAS VARIABLES (carga eólica, de nieve, presión del terreno)
•CARGAS DE INERCIA (carga de freno, de impacto y sísmica)
•CARGAS DE COERCIÓN (carga de vibración, de envejecimiento, de
asentamiento y térmica)
•CARGAS DE FUEGO
•FUERZAS EXTERNAS
•MOMENTOS
•FUERZAS INTERNAS
•RECEPCION DE
CARGAS
•TRANSMISION DE
CARGAS
•ENTREGA DE
CARGAS

13. +SECCIONES DE LA
ESTRUCTURA
+PLANTAS DE LA
ESTRUCTURA
+ELEMENTOS DE LA
ESTRUCTURA
•
ESTRUCTUR
A PRINCIPAL
•ESTRUCTUR
A
SECUNDARIA
•Receptores de cargas
•Transmisores de carga.
•Entrega a tierra de
cargas
•Estabilizadores
•PLANOS DE RECEPCION DE
CARGAS
•PLANOS DE TRANSMISION DE
CARGAS
•PLANOS DE ENTREGA DE
CARGAS
•FORMA BÁSICA
•SECCION DE LOS PERFILES
•UNIONES ENTRE ELEMENTOS

14.  Las estructuras son mecanismos para la
delimitación y conducción de los esfuerzos
producidos por las acciones. Se definen
mediante 4 condiciones especificas de
cada edificación.
1. Peso propio del edificio y de su
sobrecarga de uso.
2. Tipo de uso del edificio
3. Características y articulación del material
del edificio.
4. Influencias y particularidades del lugar y
de su entorno.

15.  Las fuerzas fluyen a través de la estructura y se
entregan a la tierra
 Las fuerzas permanecen fijas en equilibrio mediante
fuerzas de sentido contrario y son estáticas.
MULTIPLICIDAD DE FUERZAS EN UNA
ESTRUCTURA.
TIPOS:
EXTERNAS
INTERNAS
CORTANTES
ACTIVAS
DE
REACCION
DE
RESISTENCIA
GRAVITATORI

16. ESFUERZOS
COMPRESION
ES
TRACCIONES
EMPUJES
CIZALLAMIEN
TO
FLEXIONES
ROZAMIENTO
TORCIONES
ESFUERZOS

17. DIRECCIÓN
FUERZAS
HORIZONTALES
FUERZAS VERTICALES
FUERZAS OBLICUAS
FUERZAS
TRANSVERSALES
FUERZAS NORMALES
LONGITUDINALES

18. DISTRIBUCIÓN
FUERZAS PUNTUALES
FUERZAS LINEALES
FUERZAS SUPERFICIALES
FUERZAS ESPACIALES

19. DURACIÓN
FUERZAS ESTATICAS
CARGAS
PERMANENTES
CARGAS DE TRAFICO
FUERZAS DINAMICAS
FUERZAS MOVILES
FUERZAS DE
RESONANCIA

20. ELEMENTO
ESTRUCTURAL
FUERZA DE BARRA
FUERZA DE CABLE
FUERZA DE
PILARES
FUERZA DE
APOYOS
FUERZA DE
ANCLAJE

21. GEOMETRIA
FUERZAS ANULARES
FUERZAS MERIDIANAS
FUERZA DE CORONA
FUERZAS DE BORDE
FUERZAS RADIALES

22. CAUSA
PESO PROPIO
CARGAS DE
TRAFICO
CARGAS DE
NIEVE
CARGAS DE
VIENTO
EMPUJE DEL
TERRENO Y AGUA
FUERZAS DE
MASAS
