El documento describe diferentes tipos de estructuras, incluyendo estructuras naturales, artificiales, masivas, abovedadas, entramadas y más. También explica conceptos como esfuerzos, tracción, compresión, flexión y torsión. Finalmente, detalla los diferentes elementos estructurales como pilares, vigas, tirantes, arcos y triángulos que proporcionan resistencia a las estructuras.

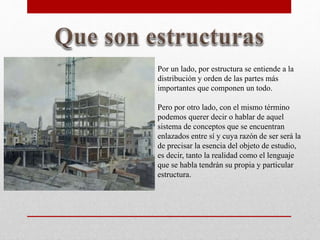

2. Por un lado, por estructura se entiende a la
distribución y orden de las partes más
importantes que componen un todo.
Pero por otro lado, con el mismo término
podemos querer decir o hablar de aquel
sistema de conceptos que se encuentran
enlazados entre sí y cuya razón de ser será la
de precisar la esencia del objeto de estudio,
es decir, tanto la realidad como el lenguaje
que se habla tendrán su propia y particular
estructura.

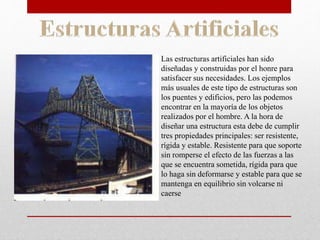

3. Las estructuras artificiales han sido
diseñadas y construidas por el honre para
satisfacer sus necesidades. Los ejemplos
más usuales de este tipo de estructuras son
los puentes y edificios, pero las podemos
encontrar en la mayoría de los objetos
realizados por el hombre. A la hora de
diseñar una estructura esta debe de cumplir
tres propiedades principales: ser resistente,
rígida y estable. Resistente para que soporte
sin romperse el efecto de las fuerzas a las
que se encuentra sometida, rígida para que
lo haga sin deformarse y estable para que se
mantenga en equilibrio sin volcarse ni
caerse
4. Estructuras masivas.
Son aquellas estructuras que consiguen
soportan su peso y cumplir la misión para la
que se diseñaron acumulando material,
apenas dejan huecos en la estructura.
Ejemplos: Pirámides egipcias, templos
griegos...
Estructuras abovedadas.
Estructuras que tienen arcos y bóvedas para
repartir el peso de la estructura. Los arcos
hacen aumentar los huecos en la estructura.
Ejemplos: Iglesias, catedrales, puentes...

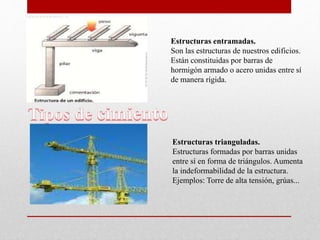

5. Estructuras entramadas.
Son las estructuras de nuestros edificios.
Están constituidas por barras de
hormigón armado o acero unidas entre sí
de manera rígida.
Estructuras trianguladas.
Estructuras formadas por barras unidas
entre sí en forma de triángulos. Aumenta
la indeformabilidad de la estructura.
Ejemplos: Torre de alta tensión, grúas...

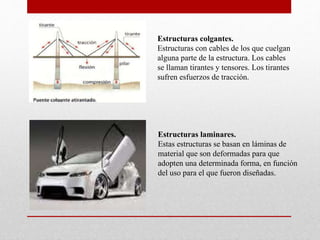

6. Estructuras colgantes.
Estructuras con cables de los que cuelgan
alguna parte de la estructura. Los cables
se llaman tirantes y tensores. Los tirantes
sufren esfuerzos de tracción.
Estructuras laminares.
Estas estructuras se basan en láminas de
material que son deformadas para que
adopten una determinada forma, en función
del uso para el que fueron diseñadas.

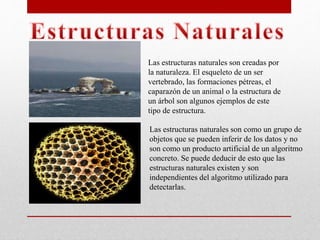

7. Las estructuras naturales son creadas por
la naturaleza. El esqueleto de un ser
vertebrado, las formaciones pétreas, el
caparazón de un animal o la estructura de
un árbol son algunos ejemplos de este
tipo de estructura.
Las estructuras naturales son como un grupo de
objetos que se pueden inferir de los datos y no
son como un producto artificial de un algoritmo
concreto. Se puede deducir de esto que las
estructuras naturales existen y son
independientes del algoritmo utilizado para
detectarlas.

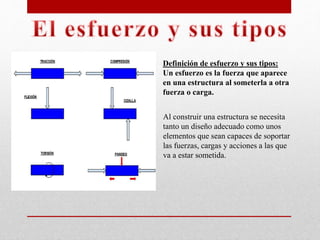

8. Definición de esfuerzo y sus tipos:
Un esfuerzo es la fuerza que aparece
en una estructura al someterla a otra
fuerza o carga.
Al construir una estructura se necesita
tanto un diseño adecuado como unos
elementos que sean capaces de soportar
las fuerzas, cargas y acciones a las que
va a estar sometida.

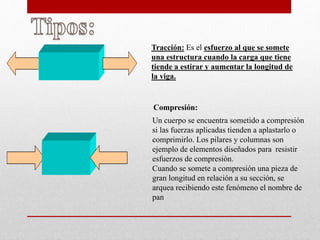

9. Tracción: Es el esfuerzo al que se somete
una estructura cuando la carga que tiene
tiende a estirar y aumentar la longitud de
la viga.
Un cuerpo se encuentra sometido a compresión
si las fuerzas aplicadas tienden a aplastarlo o
comprimirlo. Los pilares y columnas son
ejemplo de elementos diseñados para resistir
esfuerzos de compresión.
Cuando se somete a compresión una pieza de
gran longitud en relación a su sección, se
arquea recibiendo este fenómeno el nombre de
pan
Compresión:

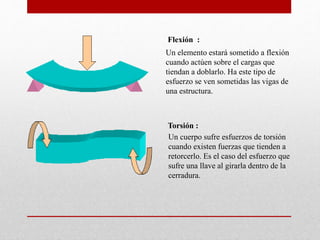

10. Flexión :
Un elemento estará sometido a flexión
cuando actúen sobre el cargas que
tiendan a doblarlo. Ha este tipo de
esfuerzo se ven sometidas las vigas de
una estructura.
Torsión :
Un cuerpo sufre esfuerzos de torsión
cuando existen fuerzas que tienden a
retorcerlo. Es el caso del esfuerzo que
sufre una llave al girarla dentro de la
cerradura.

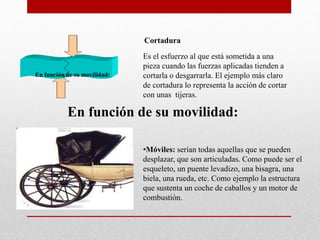

11. Cortadura
Es el esfuerzo al que está sometida a una
pieza cuando las fuerzas aplicadas tienden a
cortarla o desgarrarla. El ejemplo más claro
de cortadura lo representa la acción de cortar
con unas tijeras.
•Móviles: serían todas aquellas que se pueden
desplazar, que son articuladas. Como puede ser el
esqueleto, un puente levadizo, una bisagra, una
biela, una rueda, etc. Como ejemplo la estructura
que sustenta un coche de caballos y un motor de
combustión.
En función de su movilidad:
En función de su movilidad:

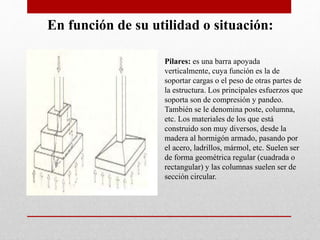

12. En función de su utilidad o situación:
Pilares: es una barra apoyada
verticalmente, cuya función es la de
soportar cargas o el peso de otras partes de
la estructura. Los principales esfuerzos que
soporta son de compresión y pandeo.
También se le denomina poste, columna,
etc. Los materiales de los que está
construido son muy diversos, desde la
madera al hormigón armado, pasando por
el acero, ladrillos, mármol, etc. Suelen ser
de forma geométrica regular (cuadrada o
rectangular) y las columnas suelen ser de
sección circular.

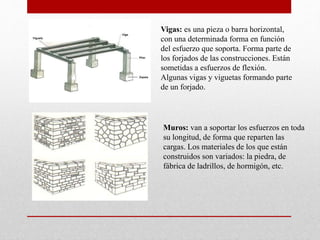

13. Vigas: es una pieza o barra horizontal,
con una determinada forma en función
del esfuerzo que soporta. Forma parte de
los forjados de las construcciones. Están
sometidas a esfuerzos de flexión.
Algunas vigas y viguetas formando parte
de un forjado.
Muros: van a soportar los esfuerzos en toda
su longitud, de forma que reparten las
cargas. Los materiales de los que están
construidos son variados: la piedra, de
fábrica de ladrillos, de hormigón, etc.

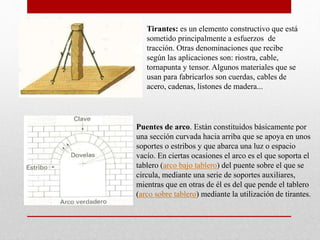

14. Tirantes: es un elemento constructivo que está
sometido principalmente a esfuerzos de
tracción. Otras denominaciones que recibe
según las aplicaciones son: riostra, cable,
tornapunta y tensor. Algunos materiales que se
usan para fabricarlos son cuerdas, cables de
acero, cadenas, listones de madera...
Puentes de arco. Están constituidos básicamente por
una sección curvada hacia arriba que se apoya en unos
soportes o estribos y que abarca una luz o espacio
vacío. En ciertas ocasiones el arco es el que soporta el
tablero (arco bajo tablero) del puente sobre el que se
circula, mediante una serie de soportes auxiliares,
mientras que en otras de él es del que pende el tablero
(arco sobre tablero) mediante la utilización de tirantes.

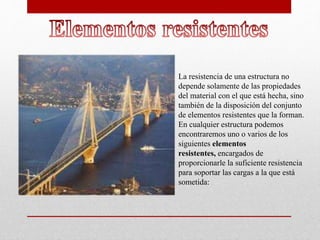

15. La resistencia de una estructura no
depende solamente de las propiedades
del material con el que está hecha, sino
también de la disposición del conjunto
de elementos resistentes que la forman.
En cualquier estructura podemos
encontraremos uno o varios de los
siguientes elementos
resistentes, encargados de
proporcionarle la suficiente resistencia
para soportar las cargas a la que está
sometida:

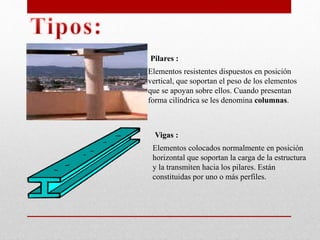

16. Pilares :
Elementos resistentes dispuestos en posición
vertical, que soportan el peso de los elementos
que se apoyan sobre ellos. Cuando presentan
forma cilíndrica se les denomina columnas.
Vigas :
Elementos colocados normalmente en posición
horizontal que soportan la carga de la estructura
y la transmiten hacia los pilares. Están
constituidas por uno o más perfiles.

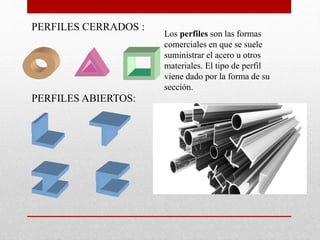

17. Los perfiles son las formas
comerciales en que se suele
suministrar el acero u otros
materiales. El tipo de perfil
viene dado por la forma de su
sección.
PERFILES CERRADOS :
PERFILES ABIERTOS:

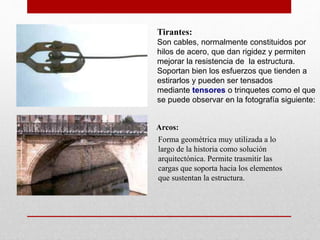

18. Tirantes:
Son cables, normalmente constituidos por
hilos de acero, que dan rigidez y permiten
mejorar la resistencia de la estructura.
Soportan bien los esfuerzos que tienden a
estirarlos y pueden ser tensados
mediante tensores o trinquetes como el que
se puede observar en la fotografía siguiente:
Arcos:
Forma geométrica muy utilizada a lo
largo de la historia como solución
arquitectónica. Permite trasmitir las
cargas que soporta hacia los elementos
que sustentan la estructura.

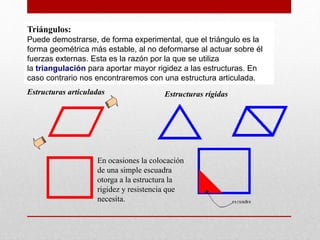

19. Triángulos:
Puede demostrarse, de forma experimental, que el triángulo es la
forma geométrica más estable, al no deformarse al actuar sobre él
fuerzas externas. Esta es la razón por la que se utiliza
la triangulación para aportar mayor rigidez a las estructuras. En
caso contrario nos encontraremos con una estructura articulada.
Estructuras articuladas Estructuras rígidas
En ocasiones la colocación
de una simple escuadra
otorga a la estructura la
rigidez y resistencia que
necesita.

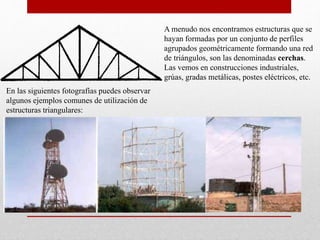

20. A menudo nos encontramos estructuras que se
hayan formadas por un conjunto de perfiles
agrupados geométricamente formando una red
de triángulos, son las denominadas cerchas.
Las vemos en construcciones industriales,
grúas, gradas metálicas, postes eléctricos, etc.
En las siguientes fotografías puedes observar
algunos ejemplos comunes de utilización de
estructuras triangulares:

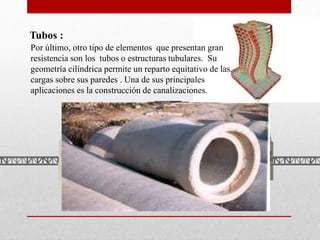

21. Tubos :
Por último, otro tipo de elementos que presentan gran
resistencia son los tubos o estructuras tubulares. Su
geometría cilíndrica permite un reparto equitativo de las
cargas sobre sus paredes . Una de sus principales
aplicaciones es la construcción de canalizaciones.
