Las estructuras

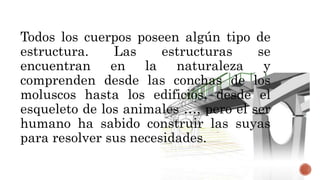

- 2. Todos los cuerposposeen algún tipo de estructura. Las estructuras se encuentran en la naturaleza y comprenden desde las conchas de los moluscos hasta los edificios, desde el esqueleto de los animales …, pero el ser humano ha sabido construir las suyas para resolver sus necesidades.

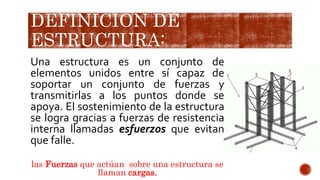

- 3. DEFINICIÓN DE ESTRUCTURA: Una estructuraes un conjunto de elementos unidos entre sí capaz de soportar un conjunto de fuerzas y transmitirlas a los puntos donde se apoya. El sostenimiento de la estructura se logra gracias a fuerzas de resistencia interna llamadas esfuerzos que evitan que falle. las Fuerzas que actúan sobre una estructura se llaman cargas.

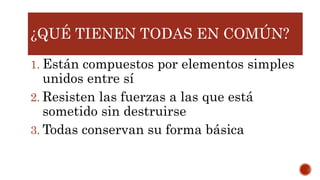

- 4. ¿QUÉ TIENEN TODASEN COMÚN? 1. Están compuestos por elementos simples unidos entre sí 2. Resisten las fuerzas a las que está sometido sin destruirse 3. Todas conservan su forma básica
- 5.

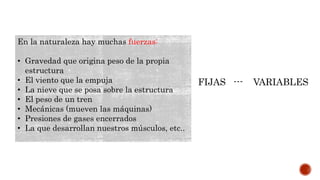

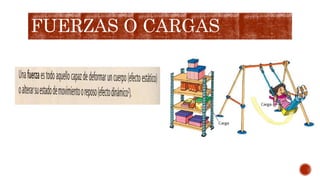

- 6. En la naturalezahay muchas fuerzas: • Gravedad que origina peso de la propia estructura • El viento que la empuja • La nieve que se posa sobre la estructura • El peso de un tren • Mecánicas (mueven las máquinas) • Presiones de gases encerrados • La que desarrollan nuestros músculos, etc.. FIJAS --- VARIABLES
- 7.

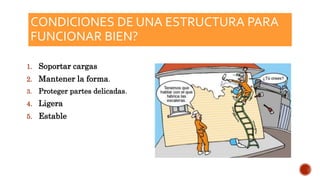

- 8. CONDICIONES DE UNAESTRUCTURA PARA FUNCIONAR BIEN? 1. Soportar cargas 2. Mantener la forma. 3. Proteger partes delicadas. 4. Ligera 5. Estable

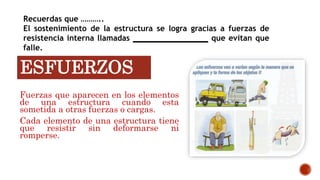

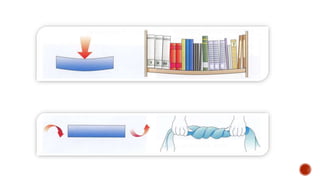

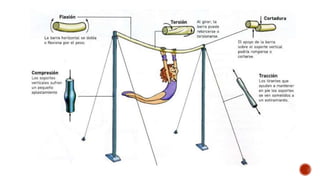

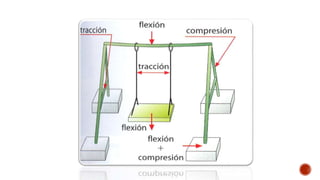

- 9. ESFUERZOS Fuerzas que aparecenen los elementos de una estructura cuando esta sometida a otras fuerzas o cargas. Cada elemento de una estructura tiene que resistir sin deformarse ni romperse. Recuerdas que ……….. El sostenimiento de la estructura se logra gracias a fuerzas de resistencia interna llamadas ________________ que evitan que falle.

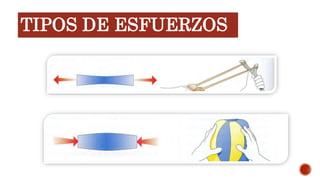

- 10.

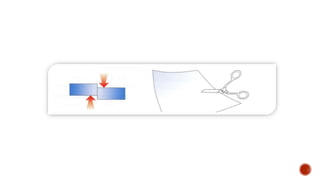

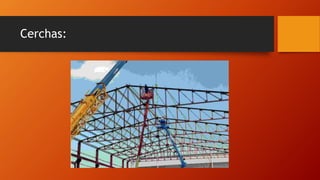

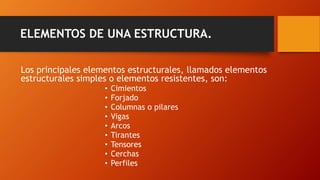

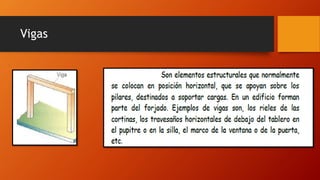

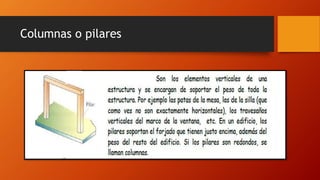

- 15. ELEMENTOS DE UNAESTRUCTURA. Los principales elementos estructurales, llamados elementos estructurales simples o elementos resistentes, son: • Cimientos • Forjado • Columnas o pilares • Vigas • Arcos • Tirantes • Tensores • Cerchas • Perfiles

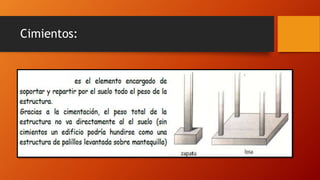

- 16.
- 17.
- 18.

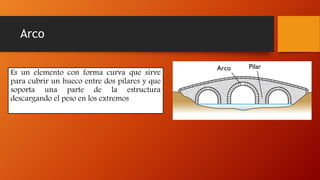

- 19. Arco Es un elementocon forma curva que sirve para cubrir un hueco entre dos pilares y que soporta una parte de la estructura descargando el peso en los extremos

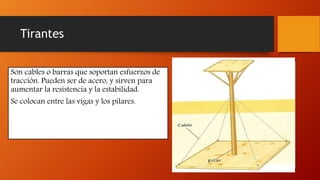

- 20. Tirantes Son cables obarras que soportan esfuerzos de tracción. Pueden ser de acero, y sirven para aumentar la resistencia y la estabilidad. Se colocan entre las vigas y los pilares.
- 21.

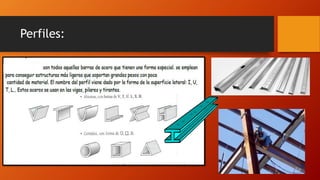

- 22.

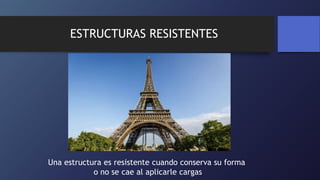

- 23. ESTRUCTURAS RESISTENTES Una estructuraes resistente cuando conserva su forma o no se cae al aplicarle cargas

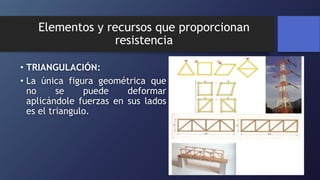

- 24. Elementos y recursosque proporcionan resistencia • TRIANGULACIÓN: • La única figura geométrica que no se puede deformar aplicándole fuerzas en sus lados es el triangulo.
- 25. • ARCOS: Es unelemento que también aporta resistencia a una estructura. Trabaja sometido a compresión

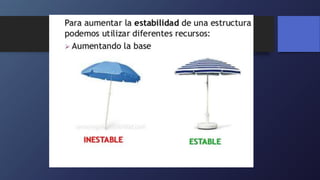

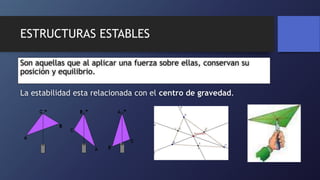

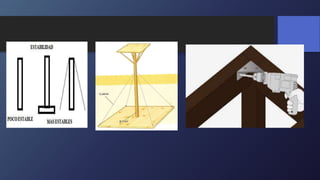

- 26. ESTRUCTURAS ESTABLES Son aquellasque al aplicar una fuerza sobre ellas, conservan su posición y equilibrio. La estabilidad esta relacionada con el centro de gravedad.

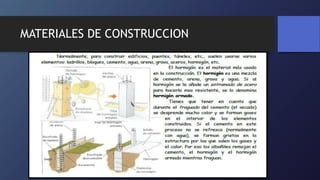

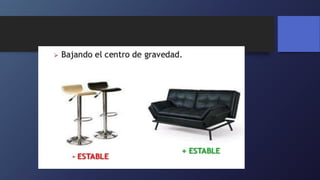

- 30.

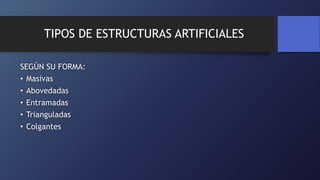

- 31. TIPOS DE ESTRUCTURASARTIFICIALES SEGÚN SU FORMA: • Masivas • Abovedadas • Entramadas • Trianguladas • Colgantes

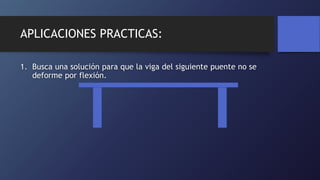

- 32. APLICACIONES PRACTICAS: 1. Buscauna solución para que la viga del siguiente puente no se deforme por flexión.

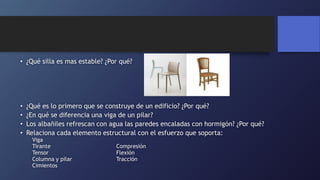

- 33. • ¿Qué sillaes mas estable? ¿Por qué? • ¿Qué es lo primero que se construye de un edificio? ¿Por qué? • ¿En qué se diferencia una viga de un pilar? • Los albañiles refrescan con agua las paredes encaladas con hormigón? ¿Por qué? • Relaciona cada elemento estructural con el esfuerzo que soporta: Viga Tirante Compresión Tensor Flexión Columna y pilar Tracción Cimientos

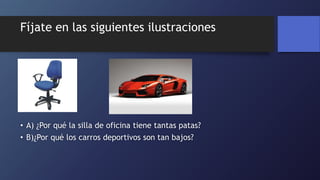

- 34. Fíjate en lassiguientes ilustraciones • A) ¿Por qué la silla de oficina tiene tantas patas? • B)¿Por qué los carros deportivos son tan bajos?

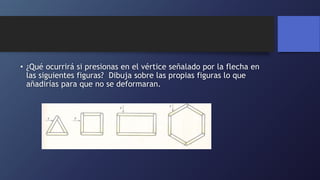

- 35. • ¿Qué ocurrirási presionas en el vértice señalado por la flecha en las siguientes figuras? Dibuja sobre las propias figuras lo que añadirías para que no se deformaran.
- 36. Identifica los elementosestructurales
