ETABS-PANORAMA GENERAL
MEDIANTE UNA SECUENCIA DE PASOS
ALEXANDER HUALLA CHAMPI/UNIVERSIDAD NACIONAL
DE SAN ANTONIO ABAD DEL CUSCO -UNSAAC

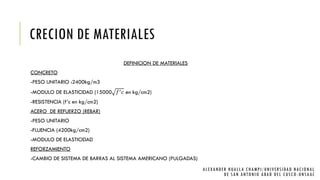

CRECION DE MATERIALES
DEFINICION DE MATERIALES
CONCRETO
-PESO UNITARIO :2400kg/m3
-MODULO DE ELASTICIDAD (15000 𝑓′ 𝑐 en kg/cm2)
-RESISTENCIA (f’c en kg/cm2)
ACERO DE REFUERZO (REBAR)
-PESO UNITARIO
-FLUENCIA (4200kg/cm2)
-MODULO DE ELASTICIDAD
REFORZAMIENTO
-CAMBIO DE SISTEMA DE BARRAS AL SISTEMA AMERICANO (PULGADAS)

CREACION DE SECCIONES SEGÚN PRE DIMENSIONAMIENTO
DEFINICION DE SECCIONES
FRAME (ELEMENTO LINEA)
-VIGA
-COLUMNA
WALL (ELEMENTO SUPERFICIE)
-PLACA
SLAP (ELEMENTO SUPERFICIE)
-ALIGERADA
-SOLIDA
-OTRO

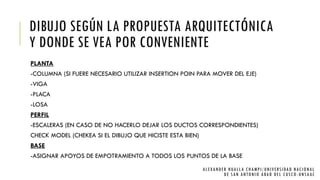

DIBUJO SEGÚN LA PROPUESTA ARQUITECTÓNICA
Y DONDE SE VEA POR CONVENIENTE
PLANTA
-COLUMNA (SI FUERE NECESARIO UTILIZAR INSERTION POIN PARA MOVER DEL EJE)
-VIGA
-PLACA
-LOSA
PERFIL
-ESCALERAS (EN CASO DE NO HACERLO DEJAR LOS DUCTOS CORRESPONDIENTES)
CHECK MODEL (CHEKEA SI EL DIBUJO QUE HICISTE ESTA BIEN)
BASE
-ASIGNAR APOYOS DE EMPOTRAMIENTO A TODOS LOS PUNTOS DE LA BASE

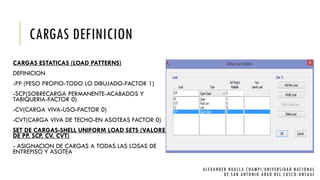

CARGAS DEFINICION
CARGAS ESTATICAS (LOAD PATTERNS)
DEFINICION
-PP (PESO PROPIO-TODO LO DIBUJADO-FACTOR 1)
-SCP(SOBRECARGA PERMANENTE-ACABADOS Y
TABIQUERIA-FACTOR 0)
-CV(CARGA VIVA-USO-FACTOR 0)
-CVT(CARGA VIVA DE TECHO-EN ASOTEAS FACTOR 0)
SET DE CARGAS-SHELL UNIFORM LOAD SETS (VALORES
DE PP, SCP, CV, CVT)
- ASIGNACION DE CARGAS A TODAS LAS LOSAS DE
ENTREPISO Y ASOTEA

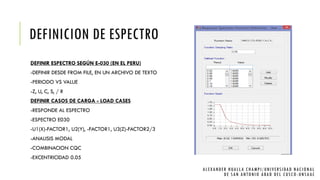

DEFINICION DE ESPECTRO
DEFINIR ESPECTRO SEGÚN E-030 (EN EL PERU)
-DEFINIR DESDE FROM FILE, EN UN ARCHIVO DE TEXTO
-PERIODO VS VALUE
-Z, U, C, S, / R
DEFINIR CASOS DE CARGA - LOAD CASES
-RESPONDE AL ESPECTRO
-ESPECTRO E030
-U1(X)-FACTOR1, U2(Y), -FACTOR1, U3(Z)-FACTOR2/3
-ANALISIS MODAL
-COMBINACION CQC
-EXCENTRICIDAD 0.05

PESO SISMICO
MASS SOURSE – OPCION ESPECIFICAR UNICAMENTE
DEFINIR SEGÚN NORMA
-PP-100%
-SCP-100%
-CV-50 O 25% (SEGÚN LA CATEGORIA DE
EDIFICACION –E030)
-CVT- 50 O 25% (SEGÚN LA CATEGORIA DE LA
EDIFICACION –E030)

ASIGNACION DE BRAZOS RIGIDOS
FRAME: FACTOR DE RIGIDEZ DEL CONCRETO (0.5 a 1)
-AUTOMATICO
-PARA ELEMENTOS DE CONCRETO ARMADO=0.5

AFINAR-ASIGNAR LA MALLA DE ELEMENTOS
FINITOS (PARA SHELL)
SELECCIONAR Y ASIGNAR A TODAS LAS LOSAS–TECHOS (DE 0.5 A 1m, Se
recomienda 0.5 para mayor precisión)
TAMBIEN SE PUEDE ASIGNAR A MUROS
ASIGNAR LINEAS NULAS PARA PASAR EL CHECK MODEL

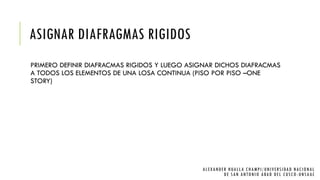

ASIGNAR DIAFRAGMAS RIGIDOS
PRIMERO DEFINIR DIAFRACMAS RIGIDOS Y LUEGO ASIGNAR DICHOS DIAFRACMAS
A TODOS LOS ELEMENTOS DE UNA LOSA CONTINUA (PISO POR PISO –ONE
STORY)

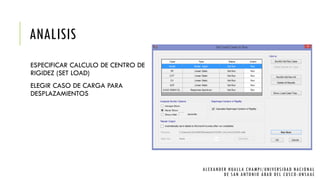

ANALISIS
ESPECIFICAR CALCULO DE CENTRO DE
RIGIDEZ (SET LOAD)
ELEGIR CASO DE CARGA PARA
DESPLAZAMIENTOS

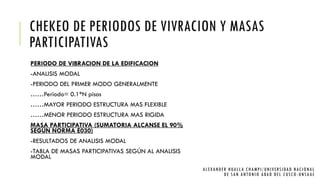

CHEKEO DE PERIODOS DE VIVRACION Y MASAS
PARTICIPATIVAS
PERIODO DE VIBRACION DE LA EDIFICACION
-ANALISIS MODAL
-PERIODO DEL PRIMER MODO GENERALMENTE
……Periodo= 0.1*N pisos
……MAYOR PERIODO ESTRUCTURA MAS FLEXIBLE
……MENOR PERIODO ESTRUCTURA MAS RIGIDA
MASA PARTICIPATIVA (SUMATORIA ALCANSE EL 90%
SEGÚN NORMA E030)
-RESULTADOS DE ANALISIS MODAL
-TABLA DE MASAS PARTICIPATIVAS SEGÚN AL ANALISIS
MODAL

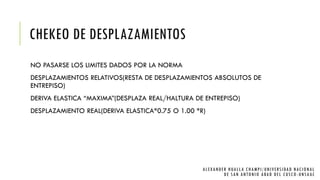

CHEKEO DE DESPLAZAMIENTOS
NO PASARSE LOS LIMITES DADOS POR LA NORMA
DESPLAZAMIENTOS RELATIVOS(RESTA DE DESPLAZAMIENTOS ABSOLUTOS DE
ENTREPISO)
DERIVA ELASTICA “MAXIMA”(DESPLAZA REAL/HALTURA DE ENTREPISO)
DESPLAZAMIENTO REAL(DERIVA ELASTICA*0.75 O 1.00 *R)

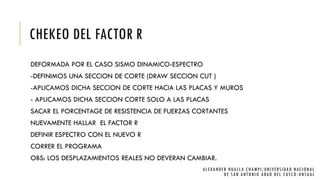

CHEKEO DEL FACTOR R
DEFORMADA POR EL CASO SISMO DINAMICO-ESPECTRO
-DEFINIMOS UNA SECCION DE CORTE (DRAW SECCION CUT )
-APLICAMOS DICHA SECCION DE CORTE HACIA LAS PLACAS Y MUROS
- APLICAMOS DICHA SECCION CORTE SOLO A LAS PLACAS
SACAR EL PORCENTAGE DE RESISTENCIA DE FUERZAS CORTANTES
NUEVAMENTE HALLAR EL FACTOR R
DEFINIR ESPECTRO CON EL NUEVO R
CORRER EL PROGRAMA
OBS: LOS DESPLAZAMIENTOS REALES NO DEVERAN CAMBIAR.

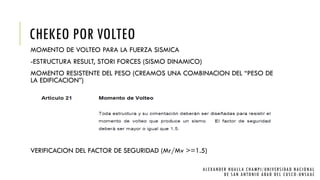

CHEKEO POR VOLTEO
MOMENTO DE VOLTEO PARA LA FUERZA SISMICA
-ESTRUCTURA RESULT, STORI FORCES (SISMO DINAMICO)
MOMENTO RESISTENTE DEL PESO (CREAMOS UNA COMBINACION DEL “PESO DE
LA EDIFICACION”)
VERIFICACION DEL FACTOR DE SEGURIDAD (Mr/Mv >=1.5)

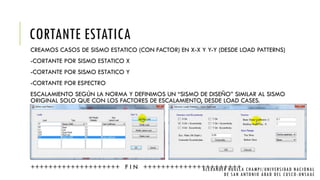

CORTANTE ESTATICA
CREAMOS CASOS DE SISMO ESTATICO (CON FACTOR) EN X-X Y Y-Y (DESDE LOAD PATTERNS)
-CORTANTE POR SISMO ESTATICO X
-CORTANTE POR SISMO ESTATICO Y
-CORTANTE POR ESPECTRO
ESCALAMIENTO SEGÚN LA NORMA Y DEFINIMOS UN “SISMO DE DISEÑO” SIMILAR AL SISMO
ORIGINAL SOLO QUE CON LOS FACTORES DE ESCALAMIENTO, DESDE LOAD CASES.
++++++++++++++++++++ F I N ++++++++++++++++++++++ALEXANDER HUALLA CHAMPI/UNIVERSIDAD NACIONAL

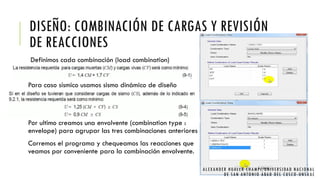

DISEÑO: COMBINACIÓN DE CARGAS Y REVISIÓN
DE REACCIONES
Definimos cada combinación (load combination)
Para caso sísmico usamos sismo dinámico de diseño
Por ultimo creamos una envolvente (combination type :
envelope) para agrupar las tres combinaciones anteriores
Corremos el programa y chequeamos las reacciones que
veamos por conveniente para la combinación envolvente.

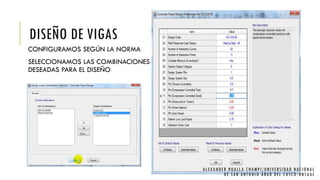

DISEÑO DE VIGAS
CONFIGURAMOS SEGÚN LA NORMA
SELECCIONAMOS LAS COMBINACIONES
DESEADAS PARA EL DISEÑO

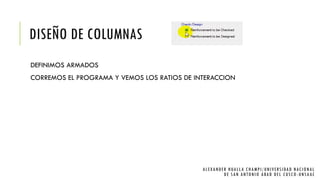

DISEÑO DE COLUMNAS
DEFINIMOS ARMADOS
CORREMOS EL PROGRAMA Y VEMOS LOS RATIOS DE INTERACCION

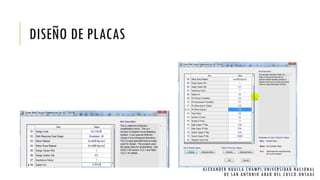

DISEÑO DE PLACAS

DISEÑO DE CIMENTACIONES
CONVERTIMOS A FUERSAS LATERALES EL “SISMO DINAMICO INICIAL”
TABLE: Story Forces
Story Load Case/Combo Location P VX VY T MX MY F lateral X F lateral Y
Story5 CARGA DINAMICA Max Bottom 0 4.8328 4.8387 36.356 13.5483 13.5318 4.8328 4.8387
CARGAMOS DESDE LOAD PATTERNS EXPORTAMOS AL SAFE
