1. SOSLENY AVILA BRAVO

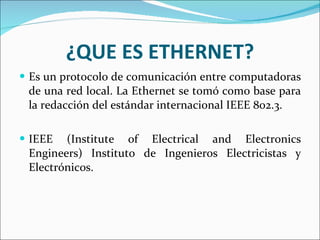

2. ¿QUE ES ETHERNET? Es un protocolo de comunicación entre computadoras de una red local. La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. IEEE (Institute of Electrical and Electronics Engineers) Instituto de Ingenieros Electricistas y Electrónicos.

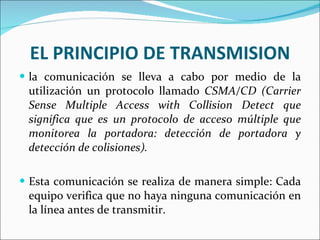

3. EL PRINCIPIO DE TRANSMISION la comunicación se lleva a cabo por medio de la utilización un protocolo llamado CSMA/CD (Carrier Sense Multiple Access with Collision Detect que significa que es un protocolo de acceso múltiple que monitorea la portadora: detección de portadora y detección de colisiones). Esta comunicación se realiza de manera simple: Cada equipo verifica que no haya ninguna comunicación en la línea antes de transmitir.

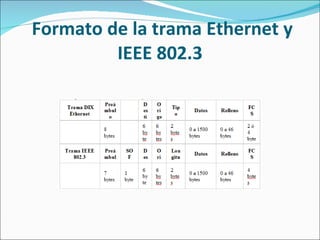

4. Formato de la trama Ethernet y IEEE 802.3

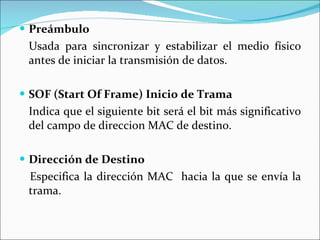

5. Preámbulo Usada para sincronizar y estabilizar el medio físico antes de iniciar la transmisión de datos. SOF (Start Of Frame) Inicio de Trama Indica que el siguiente bit será el bit más significativo del campo de direccion MAC de destino. Dirección de Destino Especifica la dirección MAC hacia la que se envía la trama.

6. Dirección de origen Especifica la dirección MAC desde la que se envía la trama. Longitud o Tipo Identifica el protocolo de red de alto nivel asociado con la trama o, en su defecto, la longitud del campo de datos. Datos Es la información recibida del nivel de red.

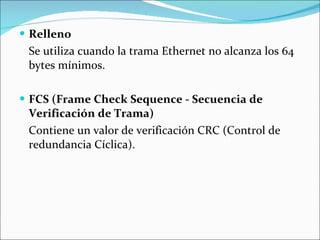

7. Relleno Se utiliza cuando la trama Ethernet no alcanza los 64 bytes mínimos. FCS (Frame Check Sequence - Secuencia de Verificación de Trama) Contiene un valor de verificación CRC (Control de redundancia Cíclica).

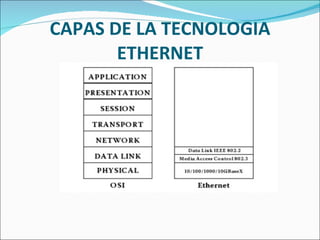

8. CAPAS DE LA TECNOLOGIA ETHERNET

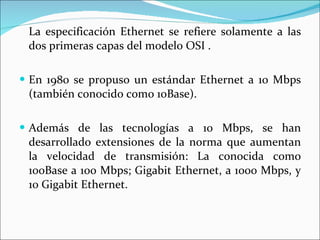

9. La especificación Ethernet se refiere solamente a las dos primeras capas del modelo OSI . En 1980 se propuso un estándar Ethernet a 10 Mbps (también conocido como 10Base). Además de las tecnologías a 10 Mbps, se han desarrollado extensiones de la norma que aumentan la velocidad de transmisión: La conocida como 100Base a 100 Mbps; Gigabit Ethernet, a 1000 Mbps, y 10 Gigabit Ethernet.

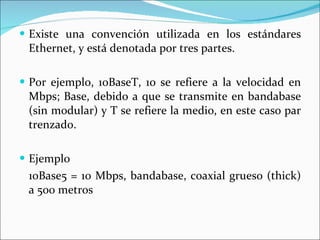

10. Existe una convención utilizada en los estándares Ethernet, y está denotada por tres partes. Por ejemplo, 10BaseT, 10 se refiere a la velocidad en Mbps; Base, debido a que se transmite en bandabase (sin modular) y T se refiere la medio, en este caso par trenzado. Ejemplo 10Base5 = 10 Mbps, bandabase, coaxial grueso (thick) a 500 metros

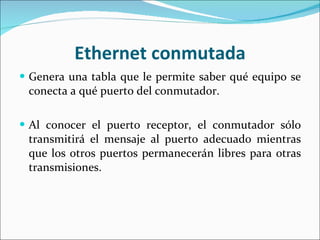

11. Ethernet conmutada Genera una tabla que le permite saber qué equipo se conecta a qué puerto del conmutador. Al conocer el puerto receptor, el conmutador sólo transmitirá el mensaje al puerto adecuado mientras que los otros puertos permanecerán libres para otras transmisiones.

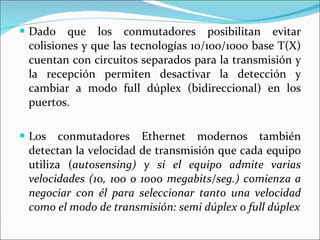

12. Dado que los conmutadores posibilitan evitar colisiones y que las tecnologías 10/100/1000 base T(X) cuentan con circuitos separados para la transmisión y la recepción permiten desactivar la detección y cambiar a modo full dúplex (bidireccional) en los puertos. Los conmutadores Ethernet modernos también detectan la velocidad de transmisión que cada equipo utiliza ( autosensing) y si el equipo admite varias velocidades (10, 100 o 1000 megabits/seg.) comienza a negociar con él para seleccionar tanto una velocidad como el modo de transmisión: semi dúplex o full dúplex
