1. Dispositivos que
componen una
red.
*DISPOSITIVOS DE USUARIO
*INTERFACES DE CONEXION
*DISPOSITIVO DE RED

2. Dispositivos de usuario.
 Conectan al usuario con la red, permiten imprimir/escanear
información, enviar correo electrónicos, acceder a base de datos.
 Pc
 Dispositivos Portátiles
 Impresora
 Servidor de archivos

3. Interfaces de conexion
 Dispositivo capaz de transformar las señales generadas por un
aparato en señales comprensibles por otro
 Una interfaz debe conectarse para que pueda haber tráfico entre
el sistema y la red. El proceso de conexión implica asociar una
interfaz con un nombre de dispositivo. A continuación, se
configuran los flujos para que el protocolo IP pueda utilizar la
interfaz. Las interfaces físicas y las interfaces lógicas deben estar
conectadas. Las interfaces se conectan como parte de la
secuencia de inicio o explícitamente, con la sintaxis apropiada del
comando ifconfig.

4. Nombres de interfaz de red
 Cada interfaz física se identifica mediante un nombre de
dispositivo exclusivo. Los nombres de dispositivo tienen la
siguiente sintaxis:
<driver-name><instance-number>
Los nombres de controladores de los sistemas Oracle Solaris
pueden incluir ce, hme, bge, e1000g y muchos otros nombres
de controladores. La variable número_instancia puede tener un
valor de cero a n, en función de cuántas interfaces de ese tipo
de controlador haya instaladas en el sistema.

5. Topologia de Red.
Topologia Fisica.
Se refiere a la disposición física de las
maquinas, los dispositivos de red y
cableado. Así, dentro de la topología
física se pueden diferenciar 2 tipos de
conexiones: punto a punto y
multipunto

6. Topologia fisica
 Malla: Cada dispositivo tienen un enlace punto a punto y dedicado
con cualquier otro dispositivo
 Estrella: Tiene un enlace punto a punto dedicado con el
concentrador
 En arbol: Es una variante de la Estrella
 En Bus: Es multipunto. Un cable largo actua como una red troncal
que conecta todos los dispositivos de una red.

7. Topologia Fisica

8. Topologia logica
 Se refiere al trayecto seguido por las señales
a través de la topología física, es decir, la
manera en que las estaciones se comunican
a través del medio físico. Las estaciones se
pueden comunicar entre si, directa o
indirectamente, siguiendo un trayecto que
viene determinado por las condiciones de
cada momento.

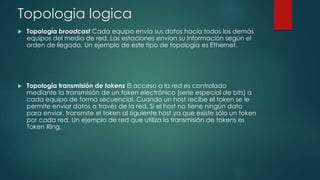

9. Topologia logica
 Topología broadcast Cada equipo envía sus datos hacia todos los demás
equipos del medio de red. Las estaciones envían su información según el
orden de llegada. Un ejemplo de este tipo de topología es Ethernet.
 Topología transmisión de tokens El acceso a la red es controlado
mediante la transmisión de un token electrónico (serie especial de bits) a
cada equipo de forma secuencial. Cuando un host recibe el token se le
permite enviar datos a través de la red. Si el host no tiene ningún dato
para enviar, transmite el token al siguiente host ya que existe sólo un token
por cada red. Un ejemplo de red que utiliza la transmisión de tokens es
Token Ring.

10.  Token Ring es una arquitectura de red desarrollada por IBM en los años
1970 con topología física en anillo y técnica de acceso de paso de
testigo, usando un frame de 3 bytes llamado token que viaja alrededor
del anillo. Token Ring se recoge en el estándar IEEE 802.5. En desuso por la
popularización de Ethernet; actualmente no es empleada en diseños de
redes.
 El Token es una trama que circula por el anillo en su único sentido de
circulación. Cuando una estación desea transmitir y el Token pasa por
ella, lo toma. Éste sólo puede permanecer en su poder un tiempo
determinado (10 ms).

11. CSMA/CD
 Carrier sense multiple access with collision detection
Acceso múltiple con escucha de portadora y detección de colisiones
es un protocolo de acceso al medio compartido. Su uso está
especialmente extendido en redes Ethernet donde es empleado para
mejorar sus prestaciones. En CSMA/CD, los dispositivos de red
escuchan el medio antes de transmitir, es decir, es necesario
determinar si el canal y sus recursos se encuentran disponibles para
realizar una transmisión. Además, mejora el rendimiento
de CSMA finalizando el envío cuando se ha detectado una colisión.

12.  En CSMA/CD, cada estación que desea
transmitir debe realizar una escucha del medio –
detección de portadora– para comprobar si
éste se encuentra libre, es decir, para
comprobar que ninguna otra estación está en
ese instante transmitiendo un mensaje. Si el
medio se encuentra libre entonces tiene lugar
dicha transmisión

13. Segmento de Red.
 Un segmento de red suele ser definido por el "hardware" o
una direccion de red específica. Por ejemplo, en el entorno
“Novell NetWare", en un segmento de red se incluyen todas las
estaciones de trabajo conectadas a una tarjeta de interfaz de red
de un servidor y cada segmento tiene su propia dirección de red.
Segmento de red es un sinónimo de LAN: es un conjunto de
equipos (computadoras y periféricos) conectados en red.

14. Ethernet:
 Ethernet como Tecnologia inteligente
Es un estándar de redes de área local para computadores con
acceso al medio por detección de la onda portadora y con
detección de colisiones (CSMA/CD). Su nombre viene del concepto
físico de ether. Ethernet define las características de cableado y
señalización de nivel físico y los formatos de tramas de datos del nivel
de enlace de datos del modelo OSI.

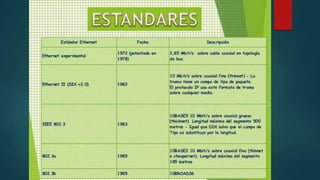

15. Ethernet
El medio Ethernet es pasivo, lo que significa que no requiere una fuente
de alimentación, por lo que no fallará a no ser que el medio esté cortado
físicamente o no esté terminado correctamente.
• Topologías: Bus lineal o bus en estrella
• Tipo de arquitectura: Banda base.
• Método de acceso: CSMA/CD.
• Especificación: IEEE 802.3.
• Velocidad de transferencia: 10 Mbps ó 100 Mbs.
• Tipo de cable: Grueso, fino, UTP y STP

16. Caracteristicas de Ethernet
 Ethernet es la arquitectura de red más popular. Esta arquitectura de
banda base utiliza una topología en bus, normalmente transmite a
10 Mbps y utiliza CSMA/CD para regular el segmento de cable
principal.
 El medio Ethernet es pasivo, lo que significa que no requiere una
fuente de alimentación, por lo que no fallará a no ser que el medio
esté cortado físicamente o no esté terminado correctamente.
 Topologías: Bus lineal o bus en estrella
 Método de acceso: CSMA/CD.
 Velocidad de transferencia: 10 Mbps ó 100 Mbs.
 Tipo de cable: Grueso, fino, UTP y STP
