La exploración de yacimientos de petróleo requiere realizar múltiples estudios geológicos y geofísicos del terreno para identificar las condiciones favorables para la acumulación de hidrocarburos. Esto incluye buscar rocas sedimentarias porosas en cuencas donde exista materia orgánica enterrada, y estructuras geológicas como anticlinales que puedan actuar como trampas para el petróleo. Finalmente, se perforan pozos exploratorios para comprobar directamente la presencia de petró

1. Robinson Barrera
Ingeniero en petróleo

2. En la búsqueda y exploración de yacimientos de petróleo no existe un método
científico exacto, sino que es preciso realizar multitud de tareas previas de
estudio del terreno. Los métodos empleados, dependiendo del tipo de terreno,
serán geológicos o geofísicos.
Desde sus inicios hasta la actualidad se han ido
desarrollando nuevas y complejas tecnologías. Sin
embargo este avance, que ha permitido reducir
algunos factores de riesgo, no ha logrado hallar un
método que permita de manera indirecta definir la
presencia de hidrocarburos. Es por ello que para
comprobar la existencia de hidrocarburos se debe
recurrir a la perforación de pozos exploratorios.

3. El anticlinal es un pliegue arqueado de rocas estratificadas cuyos estratos se
inclinan en direcciones opuestas desde la cresta o eje del pliegue para
formar una estructura domal o bóveda.

4. Como parte de las Ciencias de la Tierra, la Geología de Superficie fue la primera utilizada para ayudar a la
naciente industria a interpretar las manifestaciones e indicaciones de la naturaleza sobre las posibilidades de
encontrar depósitos petrolíferos.
Por observaciones y estudios de la topografía del área se asentaban los rasgos remanentes de la erosión; el
afloramiento de estratos y sus características; el curso y lecho de los ríos; la apariencia y tipos de rocas;
descripción de fósiles recogidos; aspecto y variedad de la vegetación; rezumaderos petrolíferos y todo un
sinnúmero de detalles que finalmente aparecían en láminas y mapas del informe de evaluación, preparado para
los interesados.

5. La estructura anticlinal empezó a entenderse en todos sus aspectos y detalles de simetría o
asimetría. La conformación domal de las estructuras que aparecieron sirvió para estudiar y
apreciar las dimensiones, inclinación de los flancos y formas de este tipo de configuración.
Apareció el sinclinal, cuyos flancos convergen hacia la parte inferior o fondo de la estructura, con
forma de un anticlinal invertido. Se detectaron domos salinos, que muestran acumulaciones
petrolíferas en las formaciones sobre su tope y/o en los flancos.

6. Una roca rica en contenido de materia orgánica que, si recibe calor en grado suficiente,
generará petróleo o gas. Las rocas generadoras típicas, normalmente lutitas o calizas,
contienen aproximadamente un 1% de materia orgánica y al manos 0,5% de carbono
orgánico total (COT), si bien una roca generadora rica podría contener hasta 10% de
materia orgánica.
Las rocas de origen marino tienden a ser potencialmente petrolíferas, en tanto que las
rocas generadoras terrestres (tales como el carbón) tienden a ser potencialmente
gasíferas. La preservación de la materia orgánica sin degradación es crucial para la
formación de una buena roca generadora y resulta necesaria para que exista un
sistema petrolero completo.

7. Roca sedimentaria (calizas, arenas o lutitas) con un alto grado de
permeabilidad que permite que el petróleo emigre hacia ellas, y dadas, sus
características estructurales o estratigráficas forma una trampa que se
encuentra rodeada por una capa sello que evitará el escape de los
hidrocarburos.

9. roca impermeable que evita
que el petróleo siga
desplazándose o se escapé.
Roca sobrecarga:
representa la pila sedimentaria
que está sobre el yacimiento, y
al pasar el tiempo da las
condiciones necesarias de
presión y temperatura para
que el sistema petrolero se
lleve a cabo.

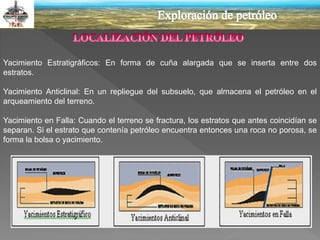

11. Yacimiento Estratigráficos: En forma de cuña alargada que se inserta entre dos
estratos.
Yacimiento Anticlinal: En un repliegue del subsuelo, que almacena el petróleo en el
arqueamiento del terreno.
Yacimiento en Falla: Cuando el terreno se fractura, los estratos que antes coincidían se
separan. Si el estrato que contenía petróleo encuentra entonces una roca no porosa, se
forma la bolsa o yacimiento.

12. El petróleo no se encuentra distribuido de manera uniforme en el subsuelo hay que
tener presencia de al menos cuatro condiciones básicas para que éste se acumule:
 Debe existir una roca permeable de forma tal que bajo presión el petróleo pueda
moverse a través de los poros microscópicos de la roca.
 La presencia de una roca impermeable, que evite la fuga del aceite y gas hacia la
superficie.
 El yacimiento debe comportarse como una trampa, ya que las rocas impermeables
deben encontrarse dispuestas de tal forma que no existan movimientos laterales de
fuga de hidrocarburos.
 Debe existir material orgánico suficiente y necesario para convertirse en petróleo por
el efecto de la presión y temperatura que predomine en el yacimiento.

13. Trampa Petrolífera
Una trampa petrolífera o trampa de petróleo es una estructura geológica que hace
posible la acumulación y concentración del petróleo, manteniéndolo atrapado y sin
posibilidad de escapar de los poros de una roca permeable subterránea

14. Trampa por Estratigráfica:
se produce por un aumento de la permeabilidad de la roca almacén o bien un
acuñamiento de ésta. En ambos casos los hidrocarburos fluyen hacia la parte superior
del estrato
Trampa por Estructural:
la causa es tectónica Puede ser una falla que ponga en contacto una roca impermeable
con otra porosa, produciendo un escalón en donde se acumula el petróleo, o más
frecuentemente por un pliegue anticlinal, que forma un recipiente invertido en el que
queda atrapado el petróleo en su lenta huida hacia la superficie. También son trampas
de tipo estructural las acumulaciones de petróleo que se pueden producir en un domo
salino.

16. Trampas por Domos Salinos:
Algunas veces la creación de estructuras parecidas a los anticlinales o grandes
montañas enterradas, no se debe a los movimientos de la corteza terrestre, si no a la
acción de grandes masas de sal que originarias de partes muy profundas dentro de la
tierra, ascienden con gran fuerza y al hacerlo, perforan y deforman las capas
sedimentarias superiores, creando así condiciones favorables para el atrapamiento del
petróleo.
Trampas mixtas:
Están formadas por la combinación de trampas estratigráficas y trampas estructurales.
Suponen el 6% de las trampas petrolíferas.

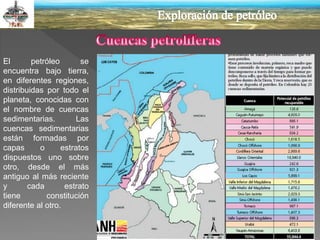

17. El petróleo se
encuentra bajo tierra,
en diferentes regiones,
distribuidas por todo el
planeta, conocidas con
el nombre de cuencas
sedimentarias. Las
cuencas sedimentarias
están formadas por
capas o estratos
dispuestos uno sobre
otro, desde el más
antiguo al más reciente
y cada estrato
tiene constitución
diferente al otro.

19. En el ámbito petrolífero podemos definir que la exploración no es más que la búsqueda
de yacimientos de petróleo y/o gas que comprende todos aquellos métodos destinados
a detectar yacimientos comercialmente explotables. Incluye el reconocimiento
superficial del terreno, la prospección (sísmica, magnética y gravimétrica), la perforación
de pozos de exploración y el análisis de la información obtenida.

20. Con esta etapa se inicia la exploración en
una región virgen o desconocida.
Se trata de una fase preliminar en la que
se utilizan métodos indirectos como la
geología de superficie (se toman
muestras de rocas) o geología de campo,
reconocimiento desde el aire (radares y
métodos aeromagnéticos y
aerogravimétricos) y espacio, geoquímica
y geofísica. Esta fase permite identificar
áreas con características favorables a la
existencia de hidrocarburos en el
subsuelo.

21. Cuando ya se detectó el área de
interés, se procede a identificar las
tramas o estructuras que pudieran
contener petróleo.
Para esta fase se utilizan métodos
geofísicos de alta tecnología como
la sísmica tridimensional (3D) y
métodos avanzados de
visualización e interpretación de
datos.
En esta etapa se definen en forma
detalla las trampas de
hidrocarburos (denominadas
prospectos) y se jerarquizan según
las reservas estimadas y su
potencial valor económico.

22. Cuando se han identificado los prospectos,
se decide dónde perforar los pozos
exploratorios, único medio seguro de
comprobar si realmente hay petróleo.

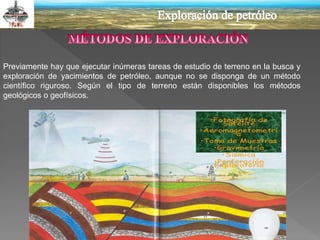

23. Previamente hay que ejecutar inúmeras tareas de estudio de terreno en la busca y
exploración de yacimientos de petróleo, aunque no se disponga de un método
científico riguroso. Según el tipo de terreno están disponibles los métodos
geológicos o geofísicos.

24. El primer objetivo es encontrar una roca que se haya formado en un medio propicio
para la existencia del petróleo, es decir, suficientemente porosa y con la estructura
geológica de estratos adecuada para que puedan existir bolsas de petróleo.
Hay que buscar, luego, una cuenca sedimentaria que pueda poseer materia orgánica
enterrada hace más de diez millones de años.
Para todo ello, se realizan estudios geológicos de la superficie, se recogen muestras
de terreno, se inspecciona con Rayos X, se perfora para estudiar los estratos y,
finalmente, con todos esos datos se realiza la carta geológica de la región que se
estudia.

25. El gravímetro:
es un aparato que permite estudiar las
rocas que hay en el subsuelo, midiendo las
diferencias de la fuerza de la gravedad en
las diferentes zonas de suelo y
determinando qué tipo de roca existe en el
subsuelo. Por tanto, las medidas
gravimétricas en exploración son
representación de anomalías en las que
entran la densidad de los diferentes tipos
de rocas: sedimentos no consolidados,
areniscas, sal gema, calizas, granitos, etc.

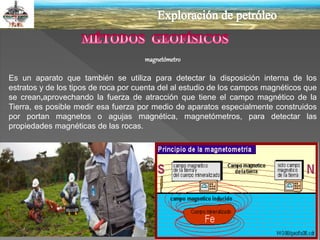

26. magnetómetro
Es un aparato que también se utiliza para detectar la disposición interna de los
estratos y de los tipos de roca por cuenta del al estudio de los campos magnéticos que
se crean,aprovechando la fuerza de atracción que tiene el campo magnético de la
Tierra, es posible medir esa fuerza por medio de aparatos especialmente construidos
por portan magnetos o agujas magnética, magnetómetros, para detectar las
propiedades magnéticas de las rocas.

27. Sismógrafo
El sismógrafo es un aparato de variado diseño y construcción empleado para medir y
registrar vibraciones terrestre a niveles someros o profundos que puedan producirse por
hechos naturales como temblores y terremotos o explosiones inducidas
intencionalmente o por perturbaciones atmosféricas, como en el caso de disparos de
artillería

28. El método de los registros o perfiles
eléctricos de pozos desarrollado por los
hermanos Schlumberger en el año 1929,
consiste en introducir una sonda con tres
electrodos en el pozo, uno de los cuales
transmite corriente a la pared del hoyo.
Los electrodos cuelgan a distinta
profundidad de un solo cable, que a la vez
que sube y baja va registrando las
medidas de profundidad y las
características de las formaciones que
determinan la porosidad y resistividad de
las rocas. Si los poros de la roca contienen
agua salada la resistividad será baja, si
contienen agua dulce será alta; pero si
estuvieran llenos de petróleo ¡será
altísima!

29. El desarrollo y los adelantos hasta ahora logrados, tanto teóricos como prácticos, en la
toma de perfiles de los pozos han acrecentado enormemente el poder de investigación
de los geólogos, geofísicos e ingenieros petroleros para interpretar las características
de las rocas y los fluidos depositados en sus entrañas, desde el punto de vista
cualitativo y
cuantitativo.
 Control de profundidad del pozo.
 Verificación de velocidades de reflexión de los estratos.
 Determinación del tope y base (espesor) de un estrato.
 Medición del potencial espontáneo y resistividad de las rocas y fluidos.
 Deducción de valores de porosidad, saturación y permeabilidad de las rocas.
 Deducción de la presencia de fluidos en las rocas: gas, petróleo, agua.

30. El avión se utiliza ventajosamente para cubrir grandes extensiones en pocos tiempo y
obtener, mediante la fotografía aérea, mapas generales que facilitan la selección de
áreas determinadas que luego podrían ser objeto de estudios más minuciosos.
La combinación del avión y la fotografía permite retratar y obtener una vista panorámica
de la topografía, cuyos rasgos y detalles geológicos pueden apreciarse ventajosamente,
ahorrando así tiempo para seleccionar lotes de mayor interés

31. Mapas de Contornos ya sean estructurales, isópacos, isolitos de litología, etc., son la
parte más importante y esencial de cualquier informe o trabajo de exploración ó
explotación. Las decisiones de los geocientíficos ó exploracionistas y gerentes de las
compañías respecto a áreas ó prospectos están basadas mayormente en los mapas
que se elaboran de los correspondientes proyectos.

32.  mayor parte de las propiedades que definen morfológicamente los yacimientos,
son susceptibles a ser representadas mediante mapas, entre estos se encuentran
los de área, espesor, volumen, forma de la superficie, límites, orientación, etc.
 los mapas geológicos son un instrumento delicado que debe presentar la
información de manera clara, nítida y confiable y ser elaborados siguiendo
patrones de aceptación universal
 los tipos de mapas más utilizados en geología petrolera son los estructurales y los
isópacos, además se utilizan los mapas de facies, los diferentes tipos de mapas
de isopropiedades petrofísicas, continuidad de arenas, presiones, etc.
