Los mapas isópacos muestran los espesores variables de una unidad estratigráfica mediante curvas que conectan puntos de igual espesor. Ilustran el tamaño y forma de depresiones durante un período geológico definido por planos de estratificación. Existen diferentes tipos de mapas isópacos según el material sedimentario como arena o limo, o según midan el espesor bruto o neto de hidrocarburos.

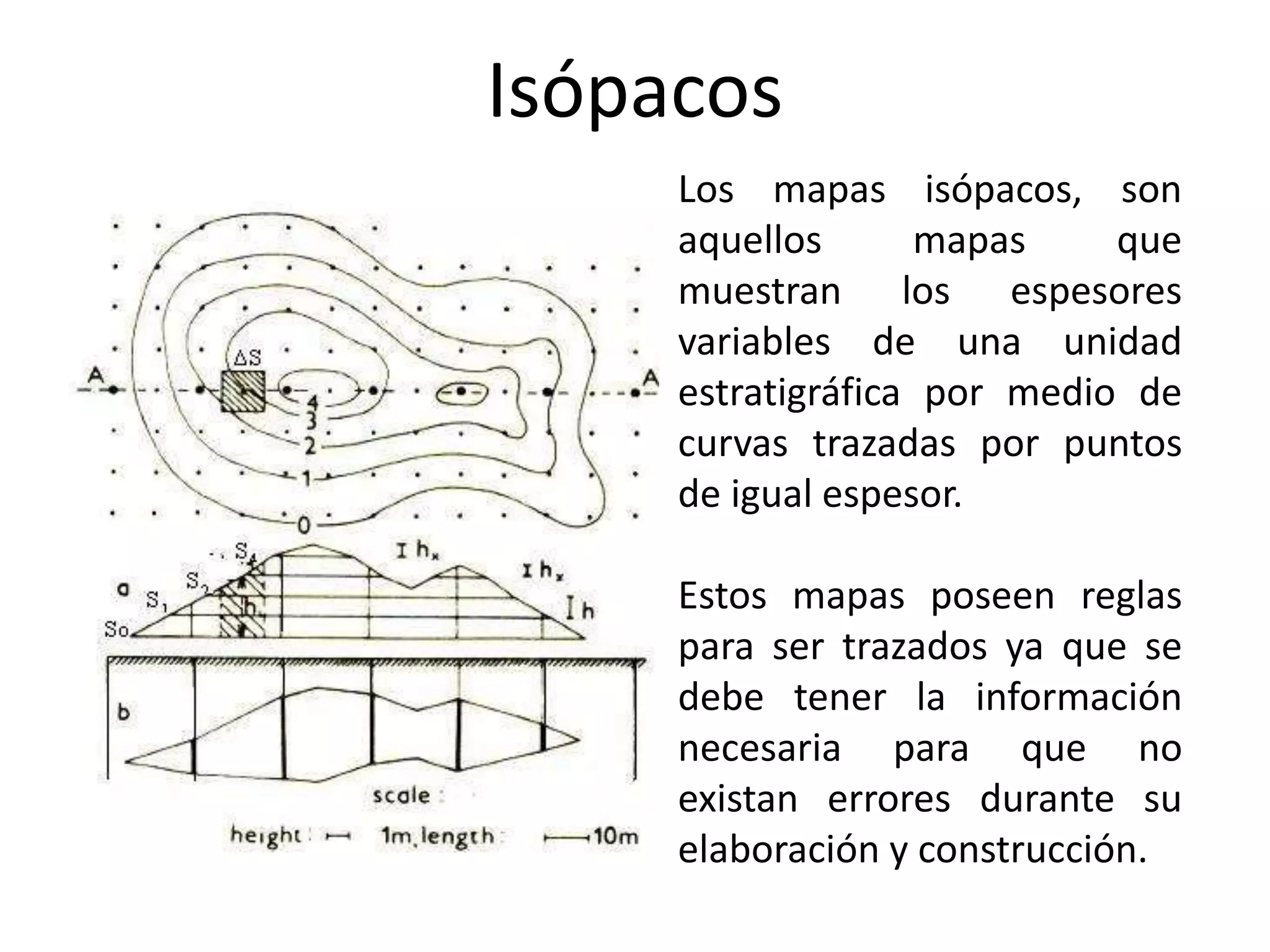

1. Isópacos
Los mapas isópacos, son
aquellos mapas que
muestran los espesores
variables de una unidad
estratigráfica por medio de
curvas trazadas por puntos
de igual espesor.
Estos mapas poseen reglas
para ser trazados ya que se
debe tener la información
necesaria para que no
existan errores durante su
elaboración y construcción.

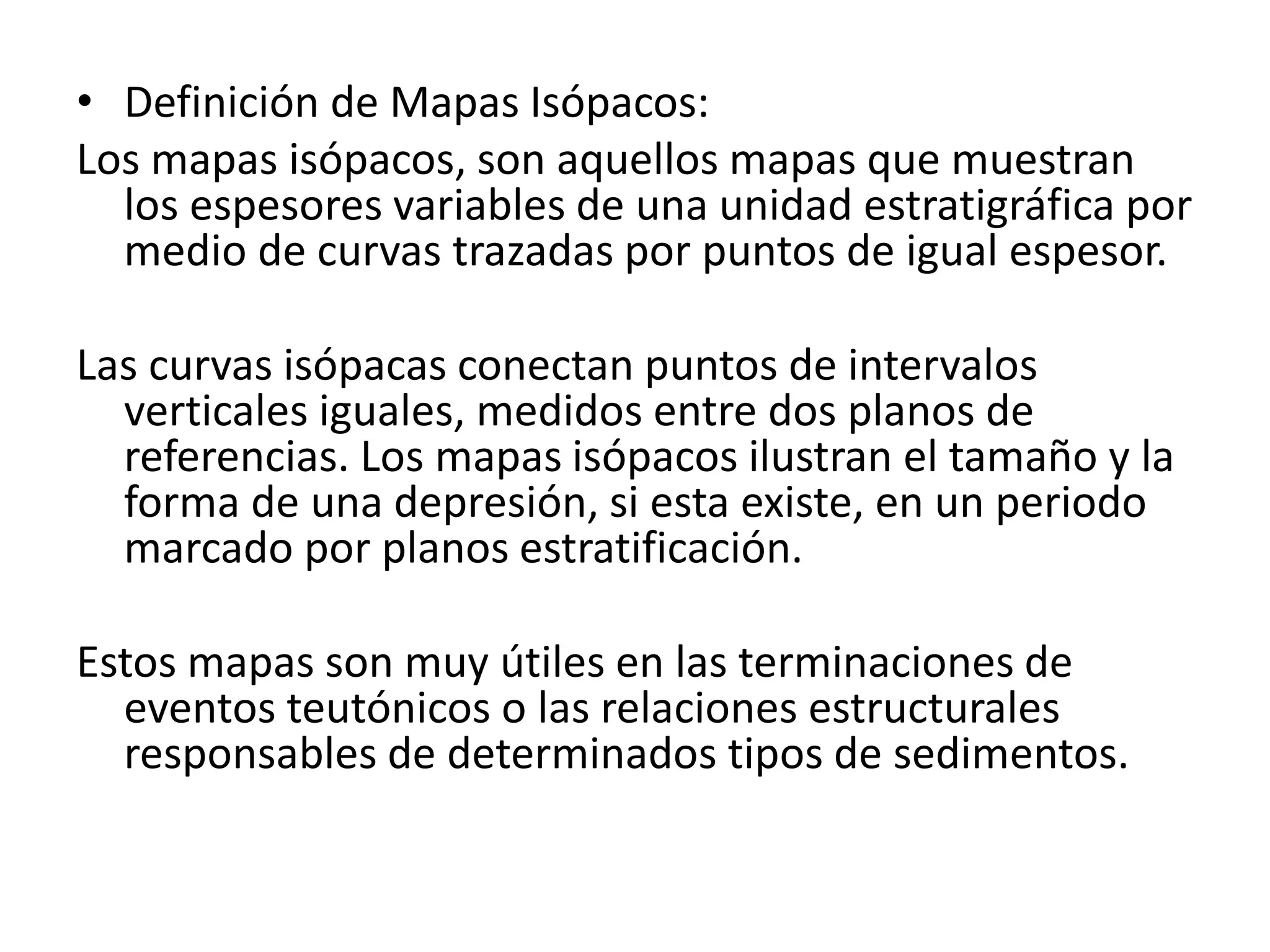

2. • Definición de Mapas Isópacos:
Los mapas isópacos, son aquellos mapas que muestran
los espesores variables de una unidad estratigráfica por
medio de curvas trazadas por puntos de igual espesor.
Las curvas isópacas conectan puntos de intervalos
verticales iguales, medidos entre dos planos de
referencias. Los mapas isópacos ilustran el tamaño y la
forma de una depresión, si esta existe, en un periodo
marcado por planos estratificación.
Estos mapas son muy útiles en las terminaciones de
eventos teutónicos o las relaciones estructurales
responsables de determinados tipos de sedimentos.

3. • Tipos de Mapas Isópacos:
Según el tipo de arena:
* Grava: Materiales acumulados, rodeados, de varios tamaños y mayores de
(2.0mm).
* Arena: Material detrítico con tamaño de (2.0mm a 0.0625mm)
* Limo: Material detrítico con tamaño de (0.0625 a 0.00390mm)
* Arena contable: espesor de la suma de los intervalos de grava, arena y limo.
* Mapas isópacos de arena total: Es la representación en el plano horizontal de los
espesores de los cueros de arena, medidos en los perfiles de pozos, es espesor de
arena total de cada cuerpo de arena se determina estableciendo el tope y la base
del cuerpo completo.
* Mapas isópacos de arena neta: Es la representación de las arenas contables
permeables restando los espesores de intervalos de lutitas y otros materiales no
considerado permeables.
* Mapas isópacos de arena neta de petróleo y gas:
Determina la geometría de las arenas saturadas de hidrocarburos, se elabora a
partir de las arenas que integran los límites del yacimiento.

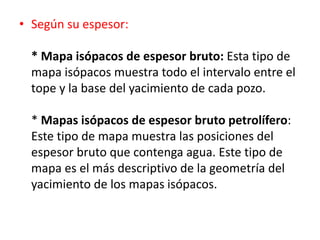

4. • Según su espesor:
* Mapa isópacos de espesor bruto: Esta tipo de
mapa isópacos muestra todo el intervalo entre el
tope y la base del yacimiento de cada pozo.
* Mapas isópacos de espesor bruto petrolífero:
Este tipo de mapa muestra las posiciones del
espesor bruto que contenga agua. Este tipo de
mapa es el más descriptivo de la geometría del
yacimiento de los mapas isópacos.
