1. Reservorio I 2013
1
TRAMPAS GEOLOGICAS
Una trampa petrolífera o trampa de petróleo es una estructura geológica que hace posible la
acumulación y concentración del petróleo, manteniéndolo atrapado y sin posibilidad de escapar de los poros de una
roca permeable subterránea. El petróleo así acumulado constituye un yacimiento petrolífero y la roca cuyos
poros lo contienen se denomina roca almacén.
TIPOS DE TRAMPAS PETROLIFERAS
Las trampas petrolíferas pueden ser clasificadas de diversos tipos, de acuerdo a diferentes
Autores; pero la clasificación más adecuada para el estudio de éstas,se dividen en 3, las cuales son:
estructurales, estratigráficas y mixtas.
ELEMENTOS DE UNA TRAMPA:
a.Cresta: punto estructural más alto.
b.Punto inferior de cierre o punto derrame.
c.Contacto Agua-Petróleo (CAP)Condiciones Indispensables para la existencia de una Trampa
Petrolífera
d.Roca almacén o reservorio: Roca porosa y permeable en la cual se acumulan los hidrocarburos,
siendo las más comunes areniscas y calizas dearrecifes.
e.Roca sello: Estas rocas presentan una baja permeabilidad impidiendo que se escape el petróleo y los
gases, generalmente son rocas ricas en arcillas,también pueden ser sello: rocas volcánicas, calizas poco
permeables,entre otras.
f.Cierre: Es la distancia vertical entre el punto más alto de la trampa y un cierto nivel, por de bajo
del cual migra el petróleo. En general existen dos tipos de cierres: estructurales y prácticos.
CLASIFICACION DE LOS YACIMIENTOS DE ACUERDO A LAS TRAMPAS GEOLOGICAS
INTRODUCCION.- Geológicamente los yacimientos se clasifican en:
 Estratigráficos y sedimentarios
 Estructurales
 Combinados
1.-YACIMIENTOS ESTRATIGRAFICOS:
Son aquellas en las que los procesos orogénicos están ausentes o tienen muy poca importancia,
aquí el yacimiento se forma por cambios litológicos en las formaciones-almacén,
independientemente de las posibles estructuras producidas por procesos orogénicos. Se considera
dentro de esta categoría las trampas que no aparecen relacionadas con estructuras claramente
definidas,tales como las que se encuentran en flancos de pliegues, en zonas deplegamiento
monoclinal o subhorizontal, arrecifes, trampas secundarias, etc.
a.Trampas en lentejones arenosos: son trampas que se forman en masa lenticulares, más o menos extensas
y complejas, de arenas o areniscas,que pasan lateralmente a margas, arcillas u otras rocas
impermeables. Su actuación es semejante a la de una esponja, que por tener en su interior menos presión que
las arcillas circundantes, más fácilmente compresibles,atraen a los hidrocarburos, que se acumulan allí en

2. Reservorio I 2013
gran cantidad. El origen de estos lentejones puede ser muy variado, habiéndose formado donde predomine la
sedimentación detrítica: relleno de valles fluviales y canales costeros, barras arenosa de playa,
formaciones deltaicas,depósitos de talud continental y turbiditas formada a gran profundidad.
b.Trampas en discordancias: un tipo de trampas relativamente común se encuentra asociado a
discordancias (es una superficie de erosión que cubre estratos inclinados. La roca reservorio se encuentra localizada
debajo de ella y la roca sello encima), cuando los niveles almacén, plegados y erosionados, quedan sellados
por formaciones impermeables discordantes. La trampa aparece precisamente bajo la superficie de
discordancia. En este caso, las cualidades del nivel -almacén pueden quedar mejoradas como
consecuencia del efecto de la etapa de erosión intermedia.
c.Trampas asociadas a erupciones volcánicas: en algunos casos especiales, en ciertas erupciones volcánicas, al
atravesar una serie de estratos han dado origen a trampas estratigráficas. Estas trampas pueden ser de dostipos: al
atravesar la intrusión volcánica capas porosas pueden sellarlas,constituyendo una barrera de
permeabilidad. El otro tipo se produce por que los bordes de la intrusión pueden aparecer alterados,
presentando una porosidad secundaria, donde se pueden formar pequeños yacimientos.(Este tipo de yacimiento
petrolífero fue el que dio pie a suponer que el petróleo podría haberse formado por vía inorgánica, mediante agentes
catalíticos que hubiesen liberado carbono e hidrogeno de la roca eruptiva. De hecho, en esta interpretación el
error estaba en suponer que la roca eruptiva había provocado la formación del petróleo, siendo
así que su papel había sido completamente pasivo, limitandose a sellar las capas sedimentarias en las que
luego, mucho después, se había acumulado el petróleo en esta trampa natural.
Lentes de
arenas
2
Cambios
de facies
Dolomi ta s y
cal i zas

3. Reservorio I 2013
2.-YACIMIENTOS ESTRUCTURALES:
Los yacimientos estructurales pueden ser de diferentes tipos como fracturas en rocas calizas o
rocas ígneas, discordancias, fallas, fallamientos en areniscas, sinclinales anticlinales, domos
salinos, etc.
Cuando la causa es tectónica. Puede ser una falla que ponga en contacto una roca impermeable con otra porosa,
produciendo un escalón en donde se acumula el petróleo, o más frecuentemente por un pliegue anticlinal, que
forma un recipiente invertido en el que queda atrapado el petróleo en su lenta huida hacia la superficie.
a. Trampa Anticlinal: forma de arco y fueron los primeros tipos de trampas reconocidos. Se forma en áreas de
3
comprensión, pueden tener múltiples zonas de producción y formar campos gigantes. Se
subdividen en: anticlinal cerrado (es aquel donde el petróleo y el gas quedan atrapados
debajo del cierre superior en la parte alta de tales pliegues, pues alcanza ese punto emigrando hacia arriba
por uno de los dos flancos debido a suflotabilidad inherente. Si continuaran hacia abajo por el
otro lado, se moverían en la dirección de mayor presión, lo cual no es posible) y anticlinal buzante
(está superpuesto en el flanco e un monoclinal mucho mayor, con su eje normal al rumbo
regional), los cuales son de la máxima importancia en las trampas por fallas y en las
acumulaciones en trampas de combinación.
b. Trampas por fallas: las fuerzas que crean los pliegues, rompe también las rocas; las fallas
normales son el resultado de movimientos verticales y tensión horizontal, mientras que las
fallas inversas son el producto de fuerzas laterales e compresión. Las fallas tienen diversas

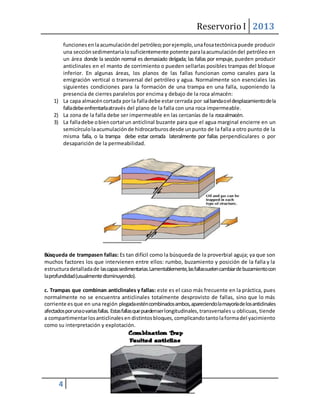

4. Reservorio I 2013
4
funciones en la acumulación del petróleo; por ejemplo, una fosa tectónica puede producir
una sección sedimentaria lo suficientemente potente para la acumulación del petróleo en
un área donde la sección normal es demasiado delgada; las fallas por empuje, pueden producir
anticlinales en el manto de corrimiento o pueden sellarlas posibles trampas del bloque
inferior. En algunas áreas, los planos de las fallas funcionan como canales para la
emigración vertical o transversal del petróleo y agua. Normalmente son esenciales las
siguientes condiciones para la formación de una trampa en una falla, suponiendo la
presencia de cierres paralelos por encima y debajo de la roca almacén:
1) La capa almacén cortada por la falla debe estar cerrada por sal banda o el desplazamiento de la
falla debe enfrentarla através del plano de la falla con una roca impermeable.
2) La zona de la falla debe ser impermeable en las cercanías de la roca almacén.
3) La falla debe o bien cortar un anticlinal buzante para que el agua marginal encierre en un
semicírculo la acumulación de hidrocarburos desde un punto de la falla a otro punto de la
misma falla, o la trampa debe estar cerrada lateralmente por fallas perpendiculares o por
desaparición de la permeabilidad.
Búsq ueda de trampasen fallas: Es tan difícil como la búsqueda de la proverbial aguja; ya que son
muchos factores los que intervienen entre ellos: rumbo, buzamiento y posición de la falla y la
estructura detallada de las capas sedimentarias. Lamentablemente, las fallas suelen cambiar de buzamiento con
la profundidad (usualmente disminuyendo).
c. Trampas que combinan anticlinales y fallas: este es el caso más frecuente en la práctica, pues
normalmente no se encuentra anticlinales totalmente desprovisto de fallas, sino que lo más
corriente es que en una región plegada estén combinados ambos, apareciendo la mayoría de los anticlinales
afectados por una o varias fallas. Estas fallas que pueden ser longitudinales, transversales u oblicuas, tiende
a compartimentar los anticlinales en distintos bloques, complicando tanto la forma del yacimiento
como su interpretación y explotación.

5. Reservorio I 2013
Fal la
Anticl inal Di s cordancia Domo sal ino
2.1 YACIMENTOS POR TIPO DE FALLA.- Las fallas son fracturas de las capas de rocas, a lo largo de
las cuales ha habido un desplazamiento de los bloques fracturados.
La línea o traza de la falla es la intersección del plano de falla con la superficie del terreno.
El estudio y determinación de la posición de las fallas es muy importante en la geología del
subsuelo o del petróleo, porque ellas pueden servir de trampas a la acumulación de hidrocarburos.
2.2 Reconocimiento de fallas.- en el subsuelo, las falla pueden ser reconocidas según las
siguientes condiciones:
 En los perfiles o registros: las falla pueden ser reconocidas según las siguientes
5
condiciones:
a) Omisión o falta de sección en un pozo.
 En los mapas: en escala regional, la presencia de algunas anomalías en los contornos
estructurales pueden indicar fallas. Entre las principales anomalías tenemos:
b) Curvas anormalmente separadas con respecto al resto de las curvas.
c) Curvas normalmente unidas.
d) Repetición de una curva o secuencia de estratos.

6. Reservorio I 2013
2.3 TIPOS DE FALLA
Los tipos de fallas que clasifican a los yacimientos son:
 Falla normal
 Falla inversa
 Falla por corrimiento
 Falla por movimiento lateral
 Falla por movimiento vertical
 Falla por movimiento oblicuo
 Falla de rotación simple
 Falla en pivote
 Falla horst
 Falla graben
 Falla en escalón
3.- YACIMIENTOS COMBINADOS O MIXTAS
En este tipo de trampas el yacimiento se ha originado por la acción conjunta de fenómenos
tectónicos y sedimentarios. Aunque en ese tipo de yacimientos se pueden incluir muchas trampas
de las que hemos considerado como estratigráficas, cuando los cambios litológicos han sido
producidos por fenómenos tectónicos, las trampas que mejor se adaptan a este tipo son las asociadas a los
domos y diapiros de sal.
6

7. Reservorio I 2013
a. Domos de Sal suprayaciendo (Domos y Fallas): El levantamiento de un domo salino, puede llegar a levantar
7
la cubierta sedimentaria que lo suprayace formando trampas; la cubierta sedimentaria puede ser cortada
por fallas normales y formarse así trampas por fallas.
b. Domos de Sal Roca Techo (Caprock): La sal es inicialmente halita la cual se disuelve a medida que el domo
se va levantando dejando residuos insolubles, formándo se así una roca de techo de varios cientos de pies
de espesor, las fracturas y cavidades por disolución hacen a la roca de techo una buena roca
reservorio.
c. Domos de Sal Trampas en Flanco: A lo largo de los flancos de los domos salinos, se forman trampas en las
rocas reservorios cortadas por la inyección del domo, estas trampas tienden a presentar zonas
de pay gruesas.
4.- OTROS TIPOS DE TRAMPAS
a. Trampas en ruta: serian puntos concretos donde de modo temporal se producirían condiciones
de energía potencial mínima y donde la ruta demigración del petróleo, se ve obstaculizada.

8. Reservorio I 2013
b. Trampas hidrodinámicas: las cuales son originadas por el flujo de agua a través del almacén o del
carrierbed, son importantes sólo en las cuencas de tipo foreland.
c. Trampas secundarias: en donde la roca almacén, inicialmente impermeable, adquiere características de porosidad
y permeabilidad de procesos posteriores. A esta categoría se refieren las trampas en calizas y
cuarcitas fracturadas, relacionadas con zonas de fallas; las trampas por cambios mineralógicos,
como las dolomitizaciones de calizas, que dan lugar a una porosidad adicional: las trampas por
disolución, como los procesos relacionados con los fenómenos cársticos, etc.
d. Trampa de rocas bituminosas: a veces la concentración es tan alta que los gases comprimen con fuerza, y sumado
esto a la compresión por las fuerzas tectónicas provoca que las capas superior e inferior de arcillaso margas terminen
por empaparse de petróleo a pesar de su resistencia a la permeabilidad, transformándose en lo que se
denomina rocas bituminosas o esquistos bituminosos (son rocas metamórficas arcillosas,
generalmente negruzcas, que contienen materiales inorgánicos y orgánicos, procedentes de la fauna y la
flora acuáticas, en lenguaje coloquial serían rocas empapadas de petróleo). Este material
estransformado diagénicamente en medio reductor y da lugar a materia orgánica compleja con un
elevado peso molecular.
GRAFICOS
8
