Este documento describe la estructura de un reservorio de petróleo y gas. Explica el origen y formación de los hidrocarburos, el proceso de migración, y los componentes clave de un reservorio como la roca madre, roca reservorio, porosidad, permeabilidad y la trampa geológica. Además, clasifica los tipos de trampas en estructurales, estratigráficas y combinadas, e ilustra diferentes ejemplos como anticlinales, fallas, discordancias y domos.

1. ESTRUCTURA DEL RESERVORIO
1.- INTRODUCCION
La exploración exitosa en busca de yacimientos de hidrocarburos culmina con la
perforación de pozos descubridores de reservorio de petróleo y gas.
Un reservorio es una acumulación de hidrocarburos en un medio poroso permeable
constituido por rocas sedimentarias. La presencia de un reservorio implica la
formación y migración de hidrocarburos y su posterior acumulación en una trampa
geológica estructural, estratigráfica y acumulación.
Este proceso de formación, migración y entrampamiento se realizó a lo largo de
millones de años. Un yacimiento o campo petrolífero puede estar constituido por
varios reservorios situados a diferentes profundidades, con distinta presión y
temperatura.
1.1 ORIGEN DEL PETROLEO Y DEL GAS
El origen del petróleo es orgánico proviene de la descomposición de seres
microscópicos, animales y vegetales. Estos organismos pueden ser acarreados por
masas de agua, conjuntamente con limo, barro y arena. La materia orgánica se
deposita y sus restos se van cubriendo de sedimentos inorgánicos.
Dicha transformación se produce por acción de temperatura, presión, bacterias.
Proceso catalítico y radioactivo.
Durante este proceso, la trasformación de la materia orgánica dentro de los
sedimentos se produce tres etapas:
1. Diagénesis
2. Cata génesis
3. Meta génesis
Los cuales se producen a profundidades y temperaturas en aumento.
1.1.1.- Primera Etapa o diagénesis (a profundidades menores que 500m) los
microorganismos se convierten en residuos orgánicos, denominados kerogeno,
principalmente por acción bacteriana.
1.1.2.- Segunda Etapa o cata génesis (1.000 a 5.000m) consiste en la ruptura del
kerogeno por el aumento de la temperatura. Esta ruptura proporciona la mayor parte
del petróleo y del gas. Con alta temperaturas y presiones se produce la 3ra. Etapa o
metagénesis
1.1.3.- Tercera Etapa o metagénesis que transforma el kerogeno residual en
carbón y metano.
El proceso de compactación de los sedimentos inorgánicos se denomina litificación.
Además los movimientos y tensiones de la corteza terrestre (tectonismo) van
creando estructuras de distintas forma y tamaño que constituyen las rocas
reservorios de hidrocarburos.

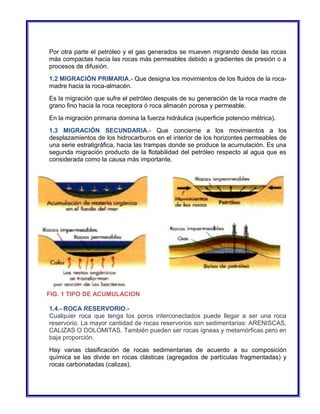

2. Por otra parte el petróleo y el gas generados se mueven migrando desde las rocas
más compactas hacia las rocas más permeables debido a gradientes de presión o a
procesos de difusión.
1.2 MIGRACIÓN PRIMARIA.- Que designa los movimientos de los fluidos de la roca-madre
hacia la roca-almacén.
Es la migración que sufre el petróleo después de su generación de la roca madre de
grano fino hacia la roca receptora ó roca almacén porosa y permeable.
En la migración primaria domina la fuerza hidráulica (superficie potencio métrica).
1.3 MIGRACIÓN SECUNDARIA.- Que concierne a los movimientos a los
desplazamientos de los hidrocarburos en el interior de los horizontes permeables de
una serie estratigráfica, hacia las trampas donde se produce la acumulación. Es una
segunda migración producto de la flotabilidad del petróleo respecto al agua que es
considerada como la causa más importante.
FIG. 1 TIPO DE ACUMULACION
1.4.- ROCA RESERVORIO.-
Cualquier roca que tenga los poros interconectados puede llegar a ser una roca
reservorio. La mayor cantidad de rocas reservorios son sedimentarias: ARENISCAS,
CALIZAS O DOLOMITAS. También pueden ser rocas ígneas y metamórficas pero en
baja proporción.
Hay varias clasificación de rocas sedimentarias de acuerdo a su composición
química se las divide en rocas clásticas (agregados de partículas fragmentadas) y
rocas carbonatadas (calizas).

3. Dentro de las rocas clásticas son de especial interés las areniscas. Las areniscas
están constituidas principalmente por granos de cuarzo cementados por material
sílice, arcilloso, calizo u otros.
Las rocas carbonatadas se subdividen en calcitas y dolomitas. Las primeras están
formadas por carbonato de calcio y las segundas por carbonato de calcio y
magnesio. En su origen las rocas carbonatadas se forman por precipitación de las
sustancias químicas que las componen.

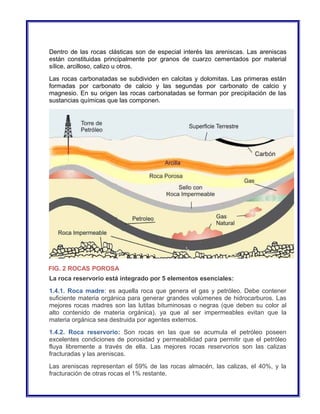

FIG. 2 ROCAS POROSA
La roca reservorio está integrado por 5 elementos esenciales:
1.4.1. Roca madre: es aquella roca que genera el gas y petróleo. Debe contener
suficiente materia orgánica para generar grandes volúmenes de hidrocarburos. Las
mejores rocas madres son las lutitas bituminosas o negras (que deben su color al
alto contenido de materia orgánica), ya que al ser impermeables evitan que la
materia orgánica sea destruida por agentes externos.
1.4.2. Roca reservorio: Son rocas en las que se acumula el petróleo poseen
excelentes condiciones de porosidad y permeabilidad para permitir que el petróleo
fluya libremente a través de ella. Las mejores rocas reservorios son las calizas
fracturadas y las areniscas.
Las areniscas representan el 59% de las rocas almacén, las calizas, el 40%, y la
fracturación de otras rocas el 1% restante.

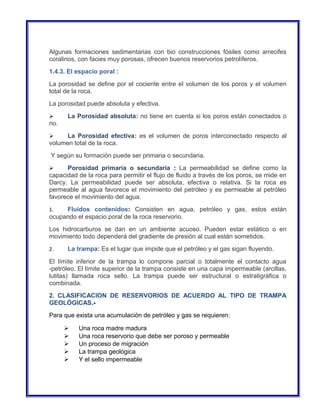

4. Algunas formaciones sedimentarias con bio construcciones fósiles como arrecifes
coralinos, con facies muy porosas, ofrecen buenos reservorios petrolíferos.
1.4.3. El espacio poral :
La porosidad se define por el cociente entre el volumen de los poros y el volumen
total de la roca.
La porosidad puede absoluta y efectiva.
 La Porosidad absoluta: no tiene en cuenta si los poros están conectados o
no.
 La Porosidad efectiva: es el volumen de poros interconectado respecto al
volumen total de la roca.
Y según su formación puede ser primaria o secundaria.
 Porosidad primaria o secundaria : La permeabilidad se define como la
capacidad de la roca para permitir el flujo de fluido a través de los poros, se mide en
Darcy. La permeabilidad puede ser absoluta, efectiva o relativa. Si la roca es
permeable al agua favorece el movimiento del petróleo y es permeable al petróleo
favorece el movimiento del agua.
1. Fluidos contenidos: Consisten en agua, petróleo y gas, estos están
ocupando el espacio poral de la roca reservorio.
Los hidrocarburos se dan en un ambiente acuoso. Pueden estar estático o en
movimiento todo dependerá del gradiente de presión al cual están sometidos.
2. La trampa: Es el lugar que impide que el petróleo y el gas sigan fluyendo.
El límite inferior de la trampa lo compone parcial o totalmente el contacto agua
-petróleo. El límite superior de la trampa consiste en una capa impermeable (arcillas,
lutitas) llamada roca sello. La trampa puede ser estructural o estratigráfica o
combinada.
2. CLASIFICACION DE RESERVORIOS DE ACUERDO AL TIPO DE TRAMPA
GEOLÓGICAS.-
Para que exista una acumulación de petróleo y gas se requieren:
 Una roca madre madura
 Una roca reservorio que debe ser poroso y permeable
 Un proceso de migración
 La trampa geológica
 Y el sello impermeable

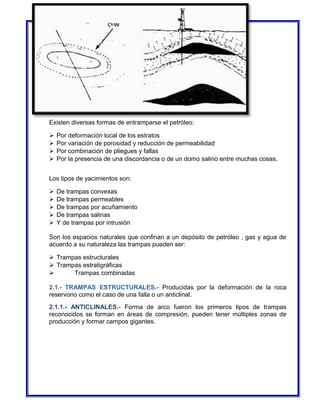

5. Existen diversas formas de entramparse el petróleo:
 Por deformación local de los estratos
 Por variación de porosidad y reducción de permeabilidad
 Por combinación de pliegues y fallas
 Por la presencia de una discordancia o de un domo salino entre muchas cosas.
Los tipos de yacimientos son:
 De trampas convexas
 De trampas permeables
 De trampas por acuñamiento
 De trampas salinas
 Y de trampas por intrusión
Son los espacios naturales que confinan a un depósito de petróleo , gas y agua de
acuerdo a su naturaleza las trampas pueden ser:
 Trampas estructurales
 Trampas estratigráficas
 Trampas combinadas
2.1.- TRAMPAS ESTRUCTURALES.- Producidas por la deformación de la roca
reservorio como el caso de una falla o un anticlinal.
2.1.1.- ANTICLINALES.- Forma de arco fueron los primeros tipos de trampas
reconocidos se forman en áreas de compresión, pueden tener múltiples zonas de
producción y formar campos gigantes.

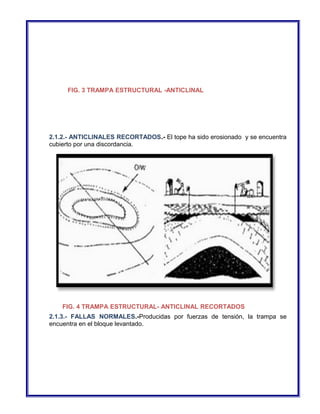

6. FIG. 3 TRAMPA ESTRUCTURAL -ANTICLINAL
2.1.2.- ANTICLINALES RECORTADOS.- El tope ha sido erosionado y se encuentra
cubierto por una discordancia.
FIG. 4 TRAMPA ESTRUCTURAL- ANTICLINAL RECORTADOS
2.1.3.- FALLAS NORMALES.-Producidas por fuerzas de tensión, la trampa se
encuentra en el bloque levantado.

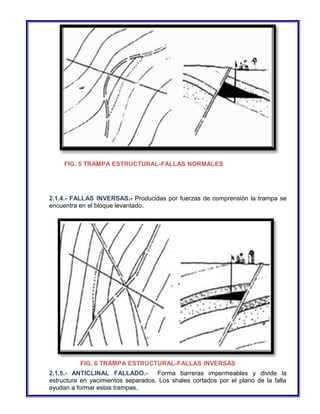

7. FIG. 5 TRAMPA ESTRUCTURAL-FALLAS NORMALES
2.1.4.- FALLAS INVERSAS.- Producidas por fuerzas de comprensión la trampa se
encuentra en el bloque levantado.
FIG. 6 TRAMPA ESTRUCTURAL-FALLAS INVERSAS
2.1.5.- ANTICLINAL FALLADO.- Forma barreras impermeables y divide la
estructura en yacimientos separados. Los shales cortados por el plano de la falla
ayudan a formar estas trampas.

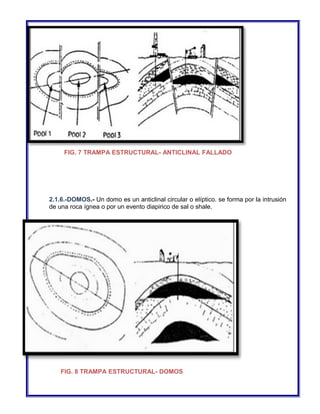

8. FIG. 7 TRAMPA ESTRUCTURAL- ANTICLINAL FALLADO
2.1.6.-DOMOS.- Un domo es un anticlinal circular o elíptico. se forma por la intrusión
de una roca ígnea o por un evento diapirico de sal o shale.
FIG. 8 TRAMPA ESTRUCTURAL- DOMOS

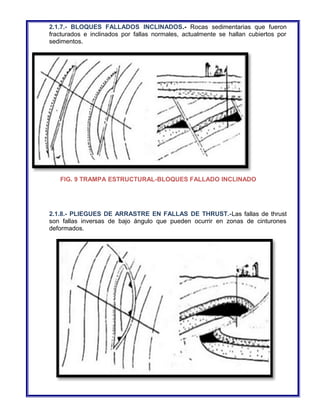

9. 2.1.7.- BLOQUES FALLADOS INCLINADOS.- Rocas sedimentarias que fueron
fracturados e inclinados por fallas normales, actualmente se hallan cubiertos por
sedimentos.
FIG. 9 TRAMPA ESTRUCTURAL-BLOQUES FALLADO INCLINADO
2.1.8.- PLIEGUES DE ARRASTRE EN FALLAS DE THRUST.-Las fallas de thrust
son fallas inversas de bajo ángulo que pueden ocurrir en zonas de cinturones
deformados.

10. FIG. 10 TRAMPA ESTRUCTURAL-PLIEGUEA DE ARRASTRE EN FALLAS DE
THRUST
2.1.9.- RESERVORIOS FRACTURADOS.- Las fracturas aumentan la porosidad,
mejorando la permeabilidad de la roca reservorio. Las fracturas ocurren donde la
roca ha sido plegada o movida a lo largo de una falla.
FIG. 11 TRAMPA ESTRUCTURAL-RESERVORIO FRACTURADO
2.1.10.- ANTICLINALES TIPO ROLLOVER SOBRE FALLAS DE CRECIMIENTO.-
Las fallas de crecimiento ocurren hacia la cuenca.

11. FIG. 12
TRAMPA ESTRUCTURAL-ANTICLINALES TIPO ROLLOVER SOBRE
FALLAS DE CRECIMIENTO
2.2.- TRAMPAS ESTRATIGRAFICAS.- Producidas por la depositacion de la roca
reservorio como un canal fluvial o por erosión dela roca reservorio, como una
discordancia.
2.2.1.-DISCORDANCIAS.- Es una superficie de erosión que cubre estratos
inclinados. La roca reservorio se encentra localizada debajo de ella y la roca sello
encima.
FIG. 13 TRAMPAS ESTRATIGRAFICAS - DISCORDANCIAS
2.2.2.-ARENAS SUPERPUESTAS (ONLAP).- Estas arenas son arenas de playa,
que fueron depositadas sobre una superficie discordante como una línea de playa.

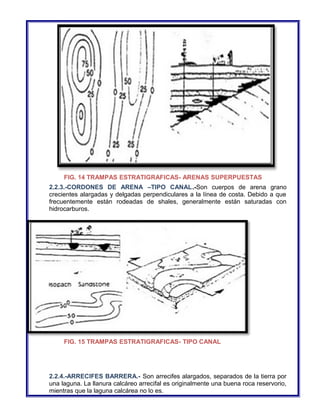

12. FIG. 14 TRAMPAS ESTRATIGRAFICAS- ARENAS SUPERPUESTAS
2.2.3.-CORDONES DE ARENA –TIPO CANAL.-Son cuerpos de arena grano
crecientes alargadas y delgadas perpendiculares a la línea de costa. Debido a que
frecuentemente están rodeadas de shales, generalmente están saturadas con
hidrocarburos.
FIG. 15 TRAMPAS ESTRATIGRAFICAS- TIPO CANAL
2.2.4.-ARRECIFES BARRERA.- Son arrecifes alargados, separados de la tierra por
una laguna. La llanura calcáreo arrecifal es originalmente una buena roca reservorio,
mientras que la laguna calcárea no lo es.

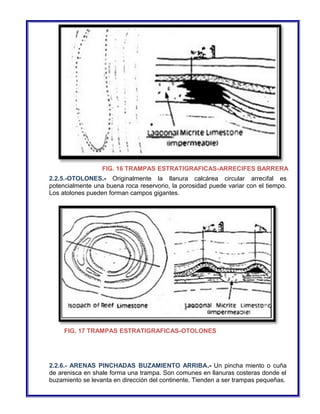

13. FIG. 16 TRAMPAS ESTRATIGRAFICAS-ARRECIFES BARRERA
2.2.5.-OTOLONES.- Originalmente la llanura calcárea circular arrecifal es
potencialmente una buena roca reservorio, la porosidad puede variar con el tiempo.
Los atolones pueden forman campos gigantes.
FIG. 17 TRAMPAS ESTRATIGRAFICAS-OTOLONES
2.2.6.- ARENAS PINCHADAS BUZAMIENTO ARRIBA.- Un pincha miento o cuña
de arenisca en shale forma una trampa. Son comunes en llanuras costeras donde el
buzamiento se levanta en dirección del continente. Tienden a ser trampas pequeñas.

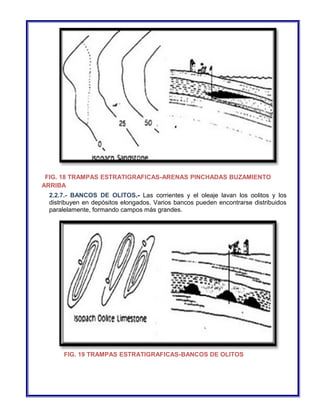

14. FIG. 18 TRAMPAS ESTRATIGRAFICAS-ARENAS PINCHADAS BUZAMIENTO
ARRIBA
2.2.7.- BANCOS DE OLITOS.- Las corrientes y el oleaje lavan los oolitos y los
distribuyen en depósitos elongados. Varios bancos pueden encontrarse distribuidos
paralelamente, formando campos más grandes.
FIG. 19 TRAMPAS ESTRATIGRAFICAS-BANCOS DE OLITOS

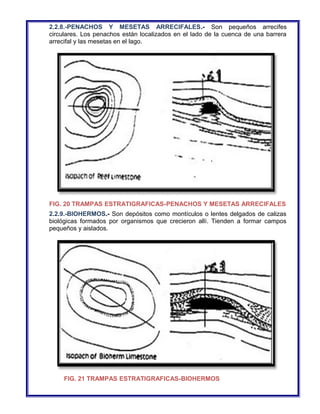

15. 2.2.8.-PENACHOS Y MESETAS ARRECIFALES.- Son pequeños arrecifes
circulares. Los penachos están localizados en el lado de la cuenca de una barrera
arrecifal y las mesetas en el lago.
FIG. 20 TRAMPAS ESTRATIGRAFICAS-PENACHOS Y MESETAS ARRECIFALES
2.2.9.-BIOHERMOS.- Son depósitos como montículos o lentes delgados de calizas
biológicas formados por organismos que crecieron allí. Tienden a formar campos
pequeños y aislados.
FIG. 21 TRAMPAS ESTRATIGRAFICAS-BIOHERMOS

16. 2.2.10.-GRANITOS LAVADOS.- Es una arenisca formada por la meteorización de
un granito basal. Forma una cubierta de arenisca sobre los flancos de un cuerpo
granítico. Las rocas fuente ocurren en profundidad a lo largo de los flancos.
FIG. 22 TRAMPAS ESTRATIGRAFICAS-GRANITOS LAVADOS
2.2.11.-DOLOMITA SEDIMENTARIA.- Esta formada por alteración de caliza en la
zona de supra mareas esta por una capa de sal (ambientes evaporiticos). La
fluctuación del nivel del agua puede formar numerosas trampas de este tipo.
FIG. 23 TRAMPAS ESTRATIGRAFICAS- DOLOMITA SEDIMENTARIA

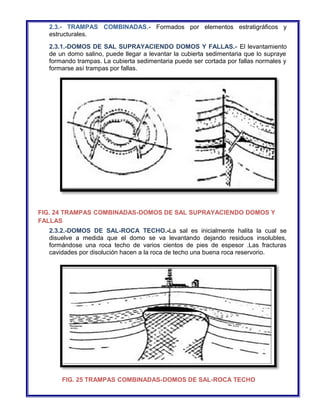

17. 2.3.- TRAMPAS COMBINADAS.- Formados por elementos estratigráficos y
estructurales.
2.3.1.-DOMOS DE SAL SUPRAYACIENDO DOMOS Y FALLAS.- El levantamiento
de un domo salino, puede llegar a levantar la cubierta sedimentaria que lo supraye
formando trampas. La cubierta sedimentaria puede ser cortada por fallas normales y
formarse así trampas por fallas.
FIG. 24 TRAMPAS COMBINADAS-DOMOS DE SAL SUPRAYACIENDO DOMOS Y
FALLAS
2.3.2.-DOMOS DE SAL-ROCA TECHO.-La sal es inicialmente halita la cual se
disuelve a medida que el domo se va levantando dejando residuos insolubles,
formándose una roca techo de varios cientos de pies de espesor .Las fracturas
cavidades por disolución hacen a la roca de techo una buena roca reservorio.
FIG. 25 TRAMPAS COMBINADAS-DOMOS DE SAL-ROCA TECHO

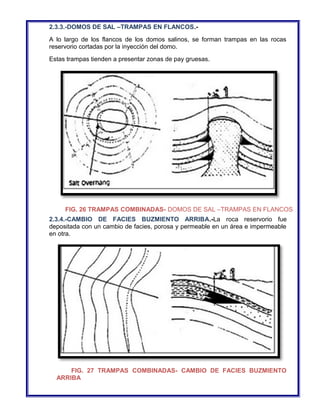

18. 2.3.3.-DOMOS DE SAL –TRAMPAS EN FLANCOS.-
A lo largo de los flancos de los domos salinos, se forman trampas en las rocas
reservorio cortadas por la inyección del domo.
Estas trampas tienden a presentar zonas de pay gruesas.
FIG. 26 TRAMPAS COMBINADAS- DOMOS DE SAL –TRAMPAS EN FLANCOS
2.3.4.-CAMBIO DE FACIES BUZMIENTO ARRIBA.-La roca reservorio fue
depositada con un cambio de facies, porosa y permeable en un área e impermeable
en otra.
FIG. 27 TRAMPAS COMBINADAS- CAMBIO DE FACIES BUZMIENTO
ARRIBA

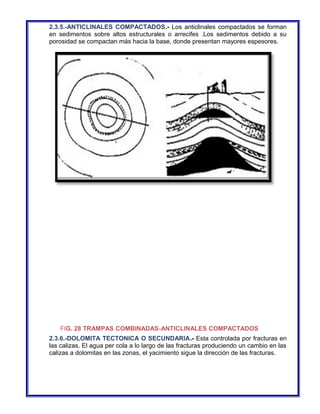

19. 2.3.5.-ANTICLINALES COMPACTADOS.- Los anticlinales compactados se forman
en sedimentos sobre altos estructurales o arrecifes .Los sedimentos debido a su
porosidad se compactan más hacia la base, donde presentan mayores espesores.
FIG. 28 TRAMPAS COMBINADAS-ANTICLINALES COMPACTADOS
2.3.6.-DOLOMITA TECTONICA O SECUNDARIA.- Esta controlada por fracturas en
las calizas. El agua per cola a lo largo de las fracturas produciendo un cambio en las
calizas a dolomitas en las zonas, el yacimiento sigue la dirección de las fracturas.

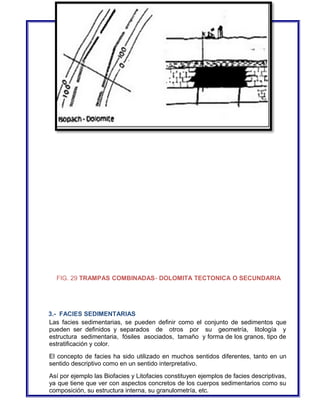

20. FIG. 29 TRAMPAS COMBINADAS- DOLOMITA TECTONICA O SECUNDARIA
3.- FACIES SEDIMENTARIAS
Las facies sedimentarias, se pueden definir como el conjunto de sedimentos que
pueden ser definidos y separados de otros por su geometría, litología y
estructura sedimentaria, fósiles asociados, tamaño y forma de los granos, tipo de
estratificación y color.
El concepto de facies ha sido utilizado en muchos sentidos diferentes, tanto en un
sentido descriptivo como en un sentido interpretativo.
Así por ejemplo las Biofacies y Litofacies constituyen ejemplos de facies descriptivas,
ya que tiene que ver con aspectos concretos de los cuerpos sedimentarios como su
composición, su estructura interna, su granulometría, etc.

21. En el sentido interpretativo se pueden mencionar las facies turbiditicas o facies
deltaicas en las cuales se le asigna a cada uno de estos dos cuerpos un mecanismo
de formación.
Para el estudio de las facies, se debe considerar un principio básico del
análisis en el cual los parámetros de las facies antiguas, de origen desconocido,
pueden compararse con las de los depósitos actuales, de los que si se conoce el
medio sedimentario actuante y los procesos que las originan.
3.1 CLASES DE FACIES.-
 Facies Isópicas: cuando dos formaciones contemporáneas son de igual facies
 Facies Heterópicas: Cuando las formaciones contemporáneas difieren de facies.
4.- LA ARQUEOLOGÍA puede reconocer pisos donde se han establecido culturas
susceptibles de ser datadas; los depósitos que los cubren ponen en evidencia
eventos posteriores y fechables. Este método resulta de particular interés para
América, donde la historia se extiende a sólo 500 años, pero se tiene conocimiento
del desarrollo de las culturas precolombinas a lo largo del tiempo, con lo cual las
fechas pueden ser estimadas por las características de las cerámicas y demás
utensilios.
Los métodos tectónicos suponen la utilización de eventos importantes tales como
los períodos de elevación de una montaña; estos métodos están repletos de
dificultades; no existe una evidencia consistente que demuestre que esos procesos
estuvieran sincronizados en toda la superficie de la tierra.
Para ilustrar la correlación, tan útil para establecer el tiempo relativo y la secuencia
de los eventos entre zonas más o menos alejadas, se utilizan las columnas
estratigráficas que contienen las litologías de sus zonas respectivas. Adicionalmente
con los fósiles presentes en dichas capas, se puede hacer una correlación temporal
entre litologías distintas.
5.- PRINCIPIOS DE ESTRATIGRAFÍA . La estratigrafía es esencialmente el estudio
de la historia de la Tierra tal y como ha quedado registra da hasta hoy en las rocas
estratificadas. Incluye esta historia grandes episodios de construcción de montañas,
procesos magmáticos y metamorfismo de rocas. En sus albores la estratigrafía fue
un escenario de confrontaciones entre neptunistas y plutonistas, y también entre
catastrofistas y uniformistas, en el cual irrumpe William Smith, el padre de la
estratigrafía.
Los neptunistas sos tenían que las rocas habían sido formadas como precipitaciones
químicas en agua y los plutonistas discutían su origen a part ir de un estado de
fusión.

22. De otro lado los catastrofistas propusieron como explicación de la mayoría de los
fenómenos geológicos, especialmente el de los fósiles contenidos, la gran catástrofe
del Diluvio Universal, y otras más, para explicar la larga sucesión de flora y fauna en
las rocas estratificadas; mientras los uniformistas , con la premisa "el presente es la
clave del pasado", sostenían que todo lo sucedido en el entorno geológico puede ser
explicado por los mismos procesos de erosión, transporte y deposición, que se ven
en marcha hoy en día; además la actividad volcánica para explicar las rocas ígneas.
A finales del siglo XVIII William Smith, observando las minas de carbón y rutas de los
canales, descubre dos principios simples de la estratigrafía, los dos únicos que esta
disciplina aún posee: la ley de la superposición y el principio de correlación .
6.- LEY DE LA SUPERPOSICIÓN . Según ella, en circunstancias normales, los
depósitos más jóvenes descansarán sobre los más antiguos y que la sucesión
seguirá lecho sobre lecho en orden cronológico. Esto puede ser tan obvio que no
necesite aclaración; sin embargo, el principio reconocido en el siglo XVII por Steno
había sido olvidado. Desde luego no es siempre tan sencillo como parece, pues los
movimientos laterales de la corteza inclinan y aún, dislocan los estratos, colocando
los más antiguos sobre los más recientes.
7.- PRINCIPIO DE CORRELACIÓN. El segundo gran principio sugiere qué rocas de
diferentes lugares se han formado al mismo tiempo, si contienen l os mismos tipos
de fósiles: de esta forma pueden correlacionarse rocas sin frontera física común.
Por supuesto que al avanzar en la tarea de revelar la historia geológica de un
territorio, los registros pueden estar lejos de ser completos, surgiendo lo que se
denomina una "discordancia," como un lapsus en el registro de los hechos.
Dado que las rocas pueden aparecer en un lugar y estar ausentes en otro, también
pueden cambiar de carácter con relación a su situación en uno u otro lugar. La suma
total de las características de una roca, denominada facies, nos lleva incluso tan
lejos como a la interpretación del ambiente real que la roca representa.
En una primera aproximación se dice que un conjunto de estratos tiene una facies
arenosa, otro de aproximadamente la misma edad una facies calcárea, y con mayor
detalle, se puede hablar de una facies marina somera o de una facies de dunas
arenosas.
8.- TIEMPO GEOLOGICO.- La siguiente etapa para resolver la estratigrafía de un
área consiste en la interpretación de los sucesivos ambientes registrados en los
sedimentos, con lo cual se pueden construir los mapas paleo geográficos de una
región en particular y en un momento específico del pasado. La variación lateral de
las facies en los estratos dificulta la correlación, pues no son sólo las rocas las que
varían sino también los fósiles contenidos.
9.- AMBIENTES Y DEPÓSITOS SEDIMENTARIOS
9.1 AMBIENTES Y DEPÓSITOS MARINOS (FIG. 30).-

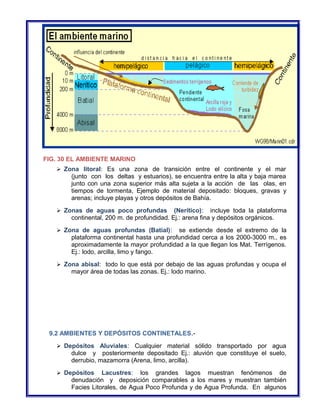

23. FIG. 30 EL AMBIENTE MARINO
 Zona litoral: Es una zona de transición entre el continente y el mar
(junto con los deltas y estuarios), se encuentra entre la alta y baja marea
junto con una zona superior más alta sujeta a la acción de las olas, en
tiempos de tormenta, Ejemplo de material depositado: bloques, gravas y
arenas; incluye playas y otros depósitos de Bahía.
 Zonas de aguas poco profundas (Nerítico): incluye toda la plataforma
continental, 200 m. de profundidad. Ej.: arena fina y depósitos orgánicos.
 Zona de aguas profundas (Batial): se extiende desde el extremo de la
plataforma continental hasta una profundidad cerca a los 2000-3000 m., es
aproximadamente la mayor profundidad a la que llegan los Mat. Terrígenos.
Ej.: lodo, arcilla, limo y fango.
 Zona abisal: todo lo que está por debajo de las aguas profundas y ocupa el
mayor área de todas las zonas. Ej.: lodo marino.
9.2 AMBIENTES Y DEPÓSITOS CONTINETALES.-
 Depósitos Aluviales: Cualquier material sólido transportado por agua
dulce y posteriormente depositado Ej.: aluvión que constituye el suelo,
derrubio, mazamorra (Arena, limo, arcilla).
 Depósitos Lacustres: los grandes lagos muestran fenómenos de
denudación y deposición comparables a los mares y muestran también
Facies Litorales, de Agua Poco Profunda y de Agua Profunda. En algunos

24. lagos acumula: restos de material Orgánico en lagos salados, las
condiciones son totalmente diferentes, dan lugar a extensos depósitos de
origen químico.
 Depósitos Glaciales: clase típica, que se caracteriza por sus Formas
Topográficas y por la Naturaleza y Distribución de sus componentes
Ej.: fango con grava (Till) y sedimentos luvioglaciales, resultantes del
deshielo, constituido por: Arenas-gravas-arcilla.
 Depósitos Eólicos: Donde prevalece el transporte por el viento en
regiones de condiciones desérticas o de lluvia deficiente. Ej.: arenas

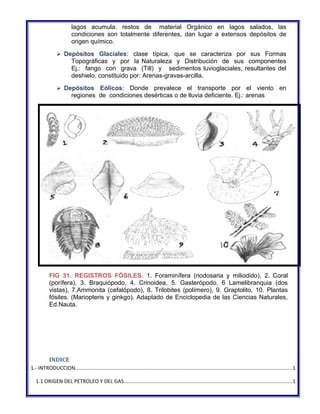

FIG 31. REGISTROS FÓSILES. 1. Foraminífera (nodosaria y miliodido), 2. Coral
(porífera), 3. Braquiópodo, 4. Crinoidea, 5. Gasterópodo, 6 Lamelibranquia (dos
vistas), 7.Ammonita (cefalópodo), 8. Trilobites (polímero), 9. Graptolito, 10. Plantas
fósiles. (Mariopteris y ginkgo). Adaptado de Enciclopedia de las Ciencias Naturales,
Ed.Nauta.
INDICE
1.- INTRODUCCION....................................................................................................................................................1
1.1 ORIGEN DEL PETROLEO Y DEL GAS...................................................................................................................1

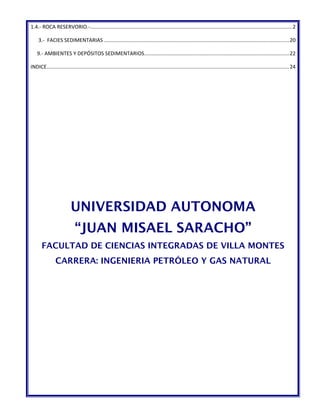

25. 1.4.- ROCA RESERVORIO.-..........................................................................................................................................2
3.- FACIES SEDIMENTARIAS ..............................................................................................................................20
9.- AMBIENTES Y DEPÓSITOS SEDIMENTARIOS...................................................................................................22
INDICE......................................................................................................................................................................24
UNIVERSIDAD AUTONOMA
“JUAN MISAEL SARACHO”
FACULTAD DE CIENCIAS INTEGRADAS DE VILLA MONTES
CARRERA: INGENIERIA PETRÓLEO Y GAS NATURAL

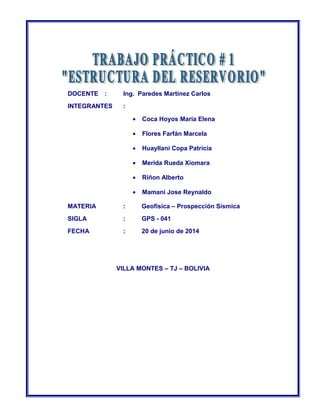

26. DOCENTE : Ing. Paredes Martínez Carlos
INTEGRANTES :
· Coca Hoyos María Elena
· Flores Farfán Marcela
· Huayllani Copa Patricia
· Merida Rueda Xiomara
· Riñon Alberto
· Mamani Jose Reynaldo
MATERIA : Geofísica – Prospección Sísmica
SIGLA : GPS - 041
FECHA : 20 de junio de 2014
VILLA MONTES – TJ – BOLIVIA
