1. Fibra Óptica
Ing. Abelardo Méndez

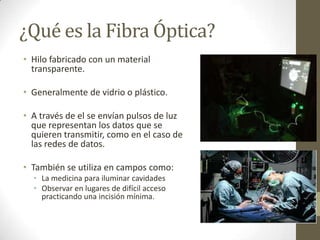

2. ¿Qué es la Fibra Óptica?
• Hilo fabricado con un material
transparente.
• Generalmente de vidrio o plástico.
• A través de el se envían pulsos de luz
que representan los datos que se
quieren transmitir, como en el caso de
las redes de datos.
• También se utiliza en campos como:
• La medicina para iluminar cavidades
• Observar en lugares de difícil acceso
practicando una incisión mínima.

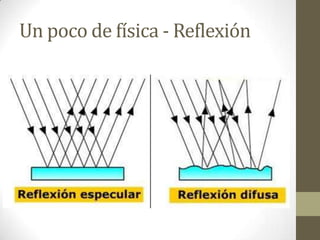

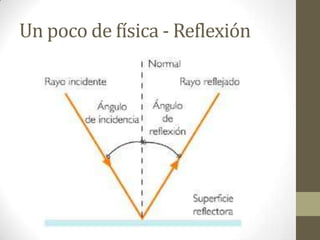

3. Un poco de física - Reflexión

4. Un poco de física - Reflexión

5. Un poco de física - Reflexión

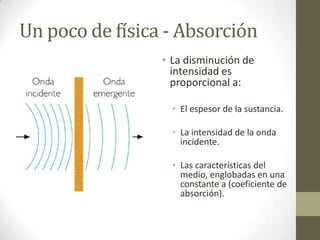

6. Un poco de física - Absorción
• La disminución de
intensidad es
proporcional a:
• El espesor de la sustancia.
• La intensidad de la onda
incidente.
• Las características del
medio, englobadas en una
constante a (coeficiente de
absorción).

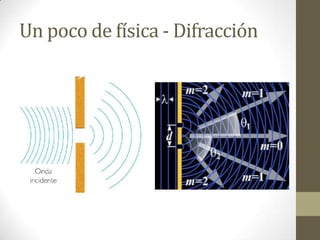

7. Un poco de física - Difracción

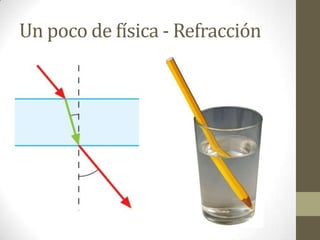

8. Un poco de física - Refracción

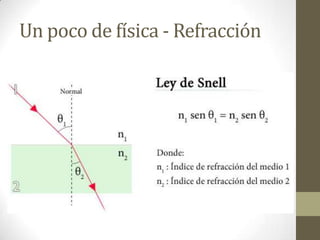

9. Un poco de física - Refracción

10. Un poco de física
Reflexión interna total

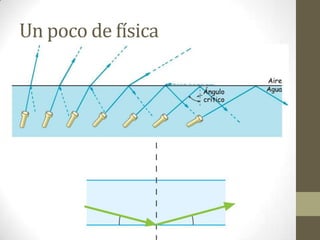

11. Un poco de física

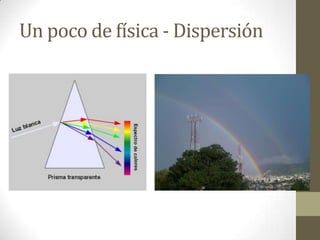

12. Un poco de física - Dispersión

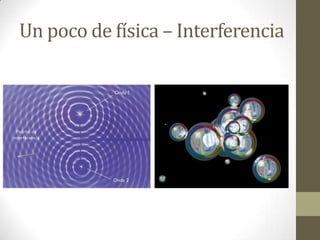

13. Un poco de física – Interferencia

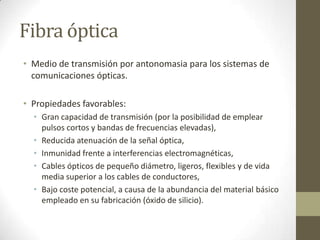

14. Fibra óptica
• Medio de transmisión por antonomasia para los sistemas de
comunicaciones ópticas.
• Propiedades favorables:
• Gran capacidad de transmisión (por la posibilidad de emplear
pulsos cortos y bandas de frecuencias elevadas),
• Reducida atenuación de la señal óptica,
• Inmunidad frente a interferencias electromagnéticas,
• Cables ópticos de pequeño diámetro, ligeros, flexibles y de vida
media superior a los cables de conductores,
• Bajo coste potencial, a causa de la abundancia del material básico
empleado en su fabricación (óxido de silicio).

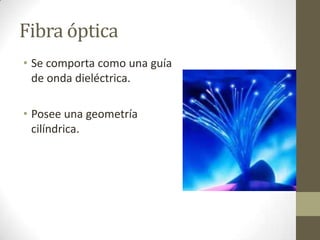

15. Fibra óptica
• Se comporta como una guía
de onda dieléctrica.
• Posee una geometría
cilíndrica.

16. Fibra óptica
• Aprovecha el fenómeno de la
reflexión
• Una fibra óptica se divide
básicamente de tres partes:
• Núcleo: Su diámetro es del orden
de micrómetros y posee un
índice de refracción mayor que el
revestimiento.
• Revestimiento: Recubre al núcleo
y posee un índice de refracción
menor que el mismo.
• Cubierta: Protege al conjunto.

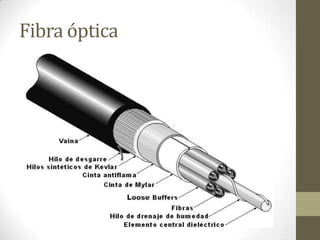

17. Fibra óptica

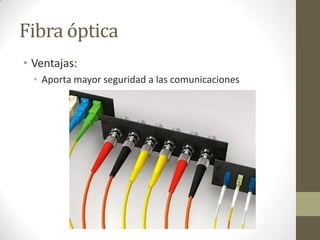

18. Fibra óptica
• Ventajas:
• Aporta mayor seguridad a las comunicaciones

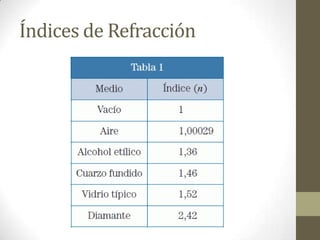

19. Índices de Refracción

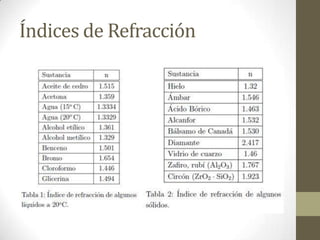

20. Índices de Refracción

21. Gracias por su atención!!!
