Este documento presenta las especificaciones técnicas de varios transistores y MOSFET, incluyendo sus corrientes máximas, tensiones máximas, ganancias mínimas y tipos. Se proporcionan detalles de 14 transistores y MOSFET de diferentes marcas como Magnatec, Panasonic, Fairchild Semiconductor, Analog Devices, NXP, STMicroelectronics, International Rectifier y Avago Technologies.
Ficha tecnica-transistores
- 1. CURSO : FISCA ELECTRONICA ALUMNO:JEAN CARLOS VILCHEZ CUSCANI

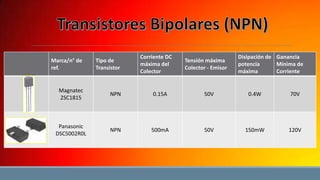

- 2. Corriente DC máxima del Colector Tensiónmáxima Colector - Emisor Disipación de Ganancia potencia Mínima de máxima Corriente Marca/n° de ref. Tipo de Transistor Magnatec 2SC1815 NPN 0.15A 50V 0.4W 70V Panasonic DSC5002R0L NPN 500mA 50V 150mW 120V

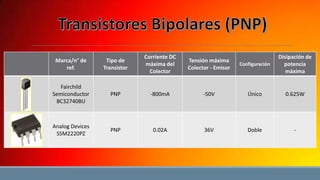

- 3. Marca/n° de ref. Tipo de Transistor CorrienteDC máxima del Colector Tensión máxima Colector - Emisor Configuración Disipación de potencia máxima Fairchild Semiconductor BC32740BU PNP -800mA -50V Único 0.625W Analog Devices SSM2220PZ PNP 0.02A 36V Doble -

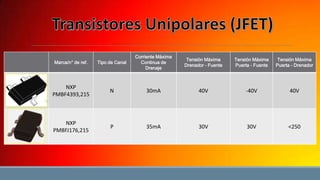

- 4. Marca/n° de ref. Tipode Canal Corriente Máxima Continua de Drenaje NXP PMBF4393,215 N 30mA 40V -40V 40V NXP PMBFJ176,215 P 35mA 30V 30V <250 Tensión Máxima Drenador - Fuente Tensión Máxima Puerta - Fuente Tensión Máxima Puerta - Drenador
- 5. Tipo de Canal CorrienteMáxima Continua de Drenaje Tensión Máxima Drenador - Fuente Tensión Máxima Puerta - Fuente Resistencia Máxima Drenador - Fuente STP65NF06 N 60A 60V +- 20V Ω14 International Rectifier IRF7240PBF P 10.5 A 40V +- 20V 0.015Ω Marca/n° de ref. STMicroelectronics

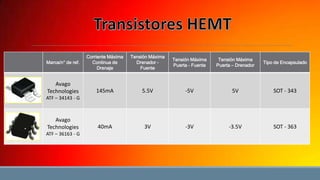

- 6. Marca/n° de ref. Avago Technologies CorrienteMáxima Continua de Drenaje Tensión Máxima Drenador Fuente Tensión Máxima Puerta - Fuente Tensión Máxima Puerta – Drenador Tipo de Encapsulado 145mA 5.5V -5V 5V SOT - 343 40mA 3V -3V -3.5V SOT - 363 ATF – 34143 - G Avago Technologies ATF – 36163 - G
