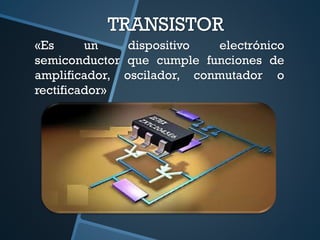

3. TRANSISTOR
«Es un dispositivo electrónico
semiconductor que cumple funciones de
amplificador, oscilador, conmutador o
rectificador»

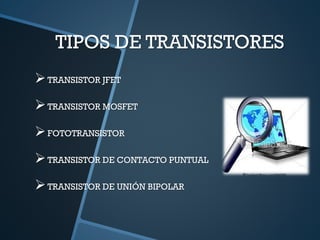

4. TIPOS DE TRANSISTORES
TRANSISTOR JFET
TRANSISTOR MOSFET
FOTOTRANSISTOR
TRANSISTOR DE CONTACTO PUNTUAL
TRANSISTOR DE UNIÓN BIPOLAR

5. TRANSISTOR JFET
Es un dispositivo electrónico, esto es, un circuito que,
según unos valores eléctricos de entrada, reacciona
dando unos valores de salida. En el caso de los JFET, al
ser transistores de efecto de campo eléctrico, estos
valores de entrada son las tensiones eléctricas, en
concreto la tensión entre los terminales S (fuente) y G
(puerta),VGS. Según este valor, la salida del transistor
presentará una curva cara

6. CURVA CARACTERISTICA
Tiene una resistencia de entrada extremadamente
alta (casi 100MΩ).
No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
Hasta cierto punto es inmune a la radiación.
Es menos ruidoso.
Puede operarse para proporcionar una mayor
estabilidad térmica.

7. FICHA TECNICA

8. TRANSISTOR MOSFET
Es un transistor utilizado para amplificar o
conmutar señales electrónicas ,es el transistor más
utilizado en la industria microelectrónica, ya sea
en circuitos analógicos o digitales, aunque el
transistor de unión bipolar fue mucho más popular
en otro tiempo. Prácticamente la totalidad de los
microprocesadores comerciales están basados en
transistores MOSFET.

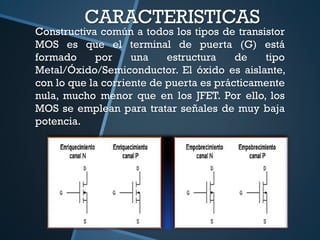

9. CARACTERISTICAS
Constructiva común a todos los tipos de transistor
MOS es que el terminal de puerta (G) está
formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante,
con lo que la corriente de puerta es prácticamente
nula, mucho menor que en los JFET. Por ello, los
MOS se emplean para tratar señales de muy baja
potencia.

10. FICHA TECNICA

11. FOTOTRANSISTOR
Los fototransistores son sensibles a la radiación
electromagnética en frecuencias cercanas a la de la luz
visible; debido a esto su flujo de corriente puede ser
regulado por medio de la luz incidente. Un fototransistor es,
en esencia, lo mismo que un transistor normal, sólo que
puede trabajar de 2 maneras diferentes: Como un transistor
normal con la corriente de base (IB) (modo común).Como
fototransistor, cuando la luz que incide en este elemento
hace las veces de corriente de base. (IP)(modo de
iluminación).

12. CARACTERISTICAS

13. FICHA TECNICA

14. TRANSISTOR DE CONTACTO PUNTUAL
Llamado también transistor de punta de contacto, fue el
primer transistor capaz de obtener ganancia, inventado en
1947 por J. Bardeen y W.Brattain. Consta de una base de
germanio, semiconductor para entonces mejor conocido
que la combinación cobre-óxido de cobre, sobre la que se
apoyan, muy juntas, dos puntas metálicas que constituyen
el emisor y el colector. La corriente de base es capaz de
modular la resistencia que se "ve" en el colector, de ahí el
nombre de "transfer resistor".

15. CARACTERISTICAS
Consta de una base de germanio , semiconductor
para entonces mejor conocido que la combinación
cobre óxido de cobre , sobre la que se apoyan ,
muy juntas , dos puntas metálicas que constituyen
el emisor y el colector . La corriente de base es
capaz de modular la resistencias que se “ve “ en el
colector , de ahí el nombre de “transfer resistor”

16. FICHA TECNICA

17. TRANSISTOR DE UNION BIPOLAR
Es un dispositivo electrónico de estado sólido
consistente en dos uniones PN muy cercanas entre
sí, que permite controlar el paso de la corriente a
través de sus terminales. La denominación de
bipolar se debe a que la conducción tiene lugar
gracias al desplazamiento de portadores de dos
polaridades (huecos positivos y electrones
negativos), y son de gran utilidad en gran número
de aplicaciones; pero tienen ciertos
inconvenientes, entre ellos su impedancia de
entrada bastante baja.

18. FICHA TECNICA
