1. Magnetismo Colegio Adventista Subsector Física Arica Profesor: Ignacio Espinoza Braz

2. Magnetismo Es una propiedad que poseen algunas sustancias de atraer hacia ellas objetos que contengan hierro en su composición. A estas sustancias se les conoce como Imanes .

3. Los imanes están formados por dos polos: un polo norte y otro sur. Una de las propiedades importantes de los imanes es que si acercamos, dos imanes distintos, observamos que “polos de igual tipo se repelen y que polos de diferente tipo se atraen” Un imán crea un campo magnético a su alrededor, que se detecta por la aparición de fuerzas magnéticas, y que se puede representar mediante líneas de campo magnético o de fuerza magnética ; concepto acuñado en 1831 por Faraday. Imanes y Polos

4. Es importante notar que no existen los monopolos magnéticos, como lo constató De Maricourt: “Al separar un imán en dos, siempre resultan dos nuevos imanes, con dos polos cada uno”. El campo magnético se mide en cada punto mediante el vector intensidad de campo magnético ( B ), que es tangente a las líneas de campo magnético. N S N S N S N S N S N S N S N S N S N S N S

5. En el exterior del imán, cada línea se orienta desde el polo norte al polo sur. A diferencia de las líneas de campo eléctrico, las líneas de campo magnético son cerradas y no se interrumpen en la superficie del imán. El vector de campo magnético en cada punto del espacio es tangente a la línea de campo que pasa por ese punto. La cantidad de líneas por unidad de área en la vecindad de un punto, es proporcional a la intensidad del campo en dicho punto. La líneas nunca se intersectan ni se cruzan en ningún punto del espacio.

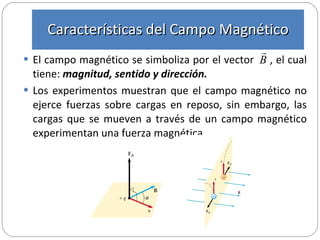

6. El campo magnético se simboliza por el vector , el cual tiene: magnitud, sentido y dirección. Los experimentos muestran que el campo magnético no ejerce fuerzas sobre cargas en reposo, sin embargo, las cargas que se mueven a través de un campo magnético experimentan una fuerza magnética. Características del Campo Magnético

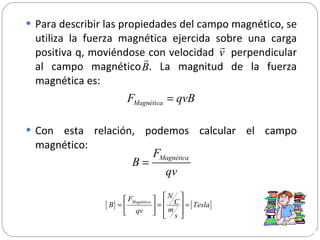

7. Para describir las propiedades del campo magnético, se utiliza la fuerza magnética ejercida sobre una carga positiva q, moviéndose con velocidad perpendicular al campo magnético . La magnitud de la fuerza magnética es: Con esta relación, podemos calcular el campo magnético:

8. Si la carga no se mueve de manera perpendicular, sino con un ángulo cualquiera. Estas observaciones se resumen en una sola ecuación escribiendo la fuerza magnética, que es un vector como vemos a continuación: Luego, la magnitud de la fuerza magnética es:

9. Cuando la partícula se mueve en una región en la que hay un campo magnético y un campo eléctrico, la fuerza total sobre ella es la suma de la fuerza eléctrica y la fuerza magnética. Esto es: La expresión anterior se conoce como fuerza de Lorentz, llamada así debido a que fue identificada por primera vez por Hendrik Lorentz.

10. Regla de la Mano Izquierda “ La regla de la mano izquierda” de Fleming indica la relación entre el sentido y la dirección de la velocidad de la partícula positiva , del campo y de la fuerza magnética . Convención para representar el Campo Magnético Entrando en la Página X Saliendo de la Página •

11. En 1819, Oersted había descubierto que la aguja de una brújula era influenciada por un conductor que conducía corriente. Luego, Biot y Savart concluyeron que también un conductor con una corriente estable ejercía una fuerza sobre un imán. Electricidad y Magnetismo

12. En el caso de un alambre largo y recto que conduce una corriente estable I , el campo magnético en cualquier punto a una distancia r del centro del alambre, puede calcularse a partir de la llamada “Ley de Ampere” , utilizando una trayectoria circular de radio r alrededor del alambre, según: Campo Magnético creado por una Corriente Eléctrica

14. El campo magnético dentro de un Toroide, a una distancia r del centro, será: Para el caso de un anillo circular (de radio R ) de corriente en el centro de la espira el campo generado será:
