El documento explica los conceptos de dieléctrico y constante dieléctrica. Un dieléctrico es un material aislador que puede establecer un campo eléctrico interno cuando se somete a un campo eléctrico externo. La constante dieléctrica es la razón entre la capacitancia de un capacitor con un dieléctrico y la capacitancia en el vacío. Los dieléctricos se utilizan en condensadores para aumentar su capacitancia y permitir mayores voltajes. Materiales comunes como la cerá

1. Constante
dieléctrica

2. INTEGRANTES DEL
EQUIPO:
• HDZ. PEREZ NICKY
• GONZALEZ RIOS ANALHI
• RUIZ CORONEL ALICIA
• PEREA MAYA NATALY
• POSOS RODRIGUEZ WENDY
• REYES GONZALEZ OLGA

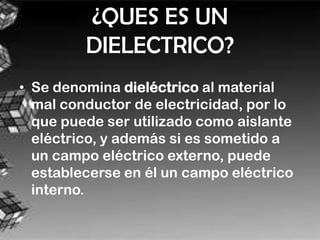

3. ¿QUES ES UN
DIELECTRICO?
• Se denomina dieléctrico al material
mal conductor de electricidad, por lo
que puede ser utilizado como aislante
eléctrico, y además si es sometido a
un campo eléctrico externo, puede
establecerse en él un campo eléctrico
interno.

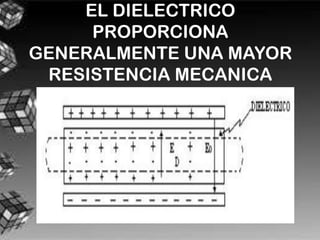

4. EL DIELECTRICO
PROPORCIONA
GENERALMENTE UNA MAYOR
RESISTENCIA MECANICA

5. El dieléctrico perite una menor
separación entre las placas del
capacitor evitando que haya
contacto. También incrementa la
capacitancia del capacitor. Se
pueden emplear voltajes mayores
sin que se corra el riesgo de
romperse el dieléctrico.

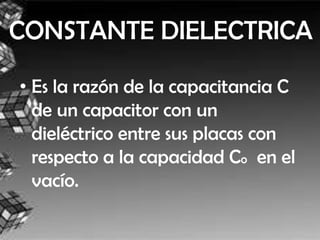

6. CONSTANTE DIELECTRICA
• Es la razón de la capacitancia C
de un capacitor con un
dieléctrico entre sus placas con
respecto a la capacidad Co en el
vacío.

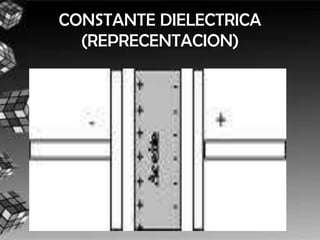

7. CONSTANTE DIELECTRICA
(REPRECENTACION)

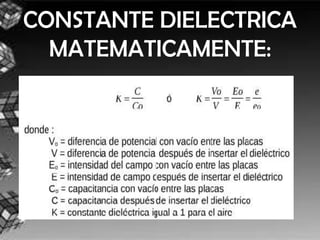

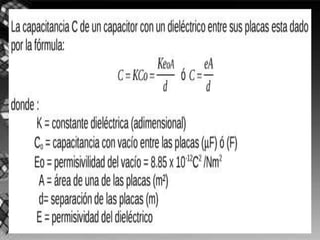

8. CONSTANTE DIELECTRICA
MATEMATICAMENTE:

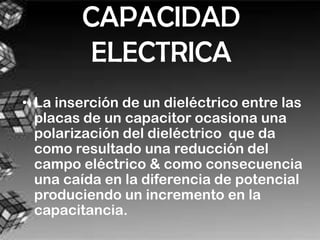

10. CAPACIDAD
ELECTRICA
• La inserción de un dieléctrico entre las
placas de un capacitor ocasiona una
polarización del dieléctrico que da
como resultado una reducción del
campo eléctrico & como consecuencia
una caída en la diferencia de potencial
produciendo un incremento en la
capacitancia.

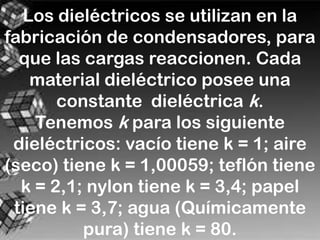

11. Los dieléctricos se utilizan en la
fabricación de condensadores, para
que las cargas reaccionen. Cada
material dieléctrico posee una
constante dieléctrica k.
Tenemos k para los siguiente
dieléctricos: vacío tiene k = 1; aire
(seco) tiene k = 1,00059; teflón tiene
k = 2,1; nylon tiene k = 3,4; papel
tiene k = 3,7; agua (Químicamente
pura) tiene k = 80.

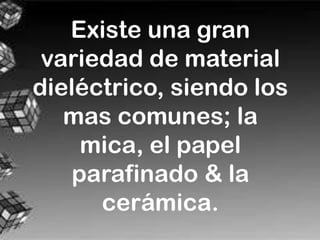

12. Existe una gran
variedad de material
dieléctrico, siendo los
mas comunes; la
mica, el papel
parafinado & la
cerámica.

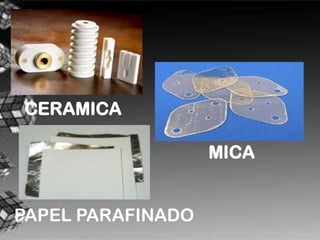

13. CERAMICA
MICA
PAPEL PARAFINADO

14. La intensidad del campo eléctrico E
se obtiene como:
E= EO-ED
• E= Campo eléctrico disminuido al insertar el
dielectrico.
• Eo= Campo eléctrico en el vacío (sin el dielectrico).
• ED= Campo eléctrico en el dielectrico.

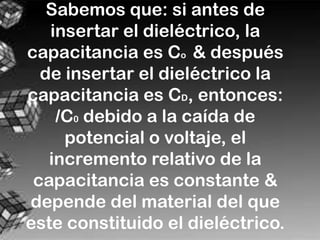

16. Sabemos que: si antes de
insertar el dieléctrico, la
capacitancia es Co & después
de insertar el dieléctrico la
capacitancia es CD, entonces:
/C0 debido a la caída de
potencial o voltaje, el
incremento relativo de la
capacitancia es constante &
depende del material del que
este constituido el dieléctrico.

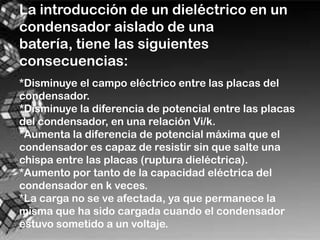

17. La introducción de un dieléctrico en un
condensador aislado de una
batería, tiene las siguientes
consecuencias:
*Disminuye el campo eléctrico entre las placas del
condensador.
*Disminuye la diferencia de potencial entre las placas
del condensador, en una relación Vi/k.
*Aumenta la diferencia de potencial máxima que el
condensador es capaz de resistir sin que salte una
chispa entre las placas (ruptura dieléctrica).
*Aumento por tanto de la capacidad eléctrica del
condensador en k veces.
*La carga no se ve afectada, ya que permanece la
misma que ha sido cargada cuando el condensador
estuvo sometido a un voltaje.

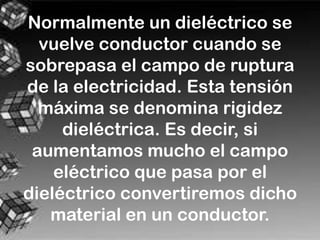

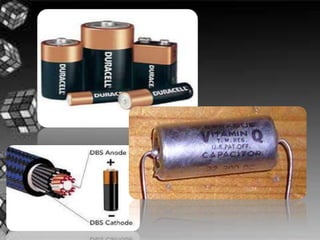

19. Normalmente un dieléctrico se
vuelve conductor cuando se
sobrepasa el campo de ruptura
de la electricidad. Esta tensión
máxima se denomina rigidez
dieléctrica. Es decir, si
aumentamos mucho el campo
eléctrico que pasa por el
dieléctrico convertiremos dicho
material en un conductor.

20. DIELECTRICO EN CAMPO DE
RUPTURA

21. CONCLUCUIN

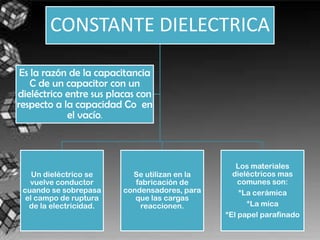

22. CONSTANTE DIELECTRICA
Es la razón de la capacitancia
C de un capacitor con un
dieléctrico entre sus placas con
respecto a la capacidad Co en
el vacío.
Los materiales
Un dieléctrico se Se utilizan en la dieléctricos mas
vuelve conductor fabricación de comunes son:
cuando se sobrepasa condensadores, para *La cerámica
el campo de ruptura que las cargas
de la electricidad. reaccionen. *La mica
*El papel parafinado
