1. Héctor Uriel Ramírez Hernández 11310366

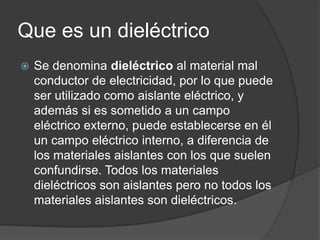

2. Que es un dieléctrico
 Se denomina dieléctrico al material mal
conductor de electricidad, por lo que puede
ser utilizado como aislante eléctrico, y
además si es sometido a un campo
eléctrico externo, puede establecerse en él
un campo eléctrico interno, a diferencia de
los materiales aislantes con los que suelen
confundirse. Todos los materiales
dieléctricos son aislantes pero no todos los
materiales aislantes son dieléctricos.

3.  Algunos ejemplos de este tipo de materiales
son
el vidrio, la cerámica, la goma, la mica, la cera
, el papel, la madera seca, la
porcelana, algunas grasas para uso industrial
y electrónico y la baquelita. En cuanto a los
gases se utilizan como dieléctricos sobre todo
el aire, el nitrógeno y el hexafluoruro de
azufre.
 El término "dieléctrico" fue concebido
por William Whewell (del griego "dia" que
significa "a través de") en respuesta a una
petición deMichael Faraday.

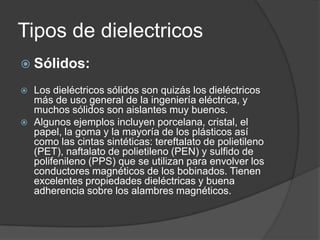

4. Tipos de dielectricos
 Sólidos:
 Los dieléctricos sólidos son quizás los dieléctricos
más de uso general de la ingeniería eléctrica, y
muchos sólidos son aislantes muy buenos.
 Algunos ejemplos incluyen porcelana, cristal, el
papel, la goma y la mayoría de los plásticos así
como las cintas sintéticas: tereftalato de polietileno
(PET), naftalato de polietileno (PEN) y sulfido de
polifenileno (PPS) que se utilizan para envolver los
conductores magnéticos de los bobinados. Tienen
excelentes propiedades dieléctricas y buena
adherencia sobre los alambres magnéticos.

5. Dielectricos Solidos

6.  Líquidos:
 Las propiedades físicas de los dieléctricos
líquidos como por ejemplo: peso específico,
conductibilidad térmica, calor específico,
constante dieléctrica, viscosidad, dependen de
su naturaleza, es decir de la composición
química, pero su rigidez dieléctrica, además
está ligada a factores externos como por
ejemplo:
 impureza en suspensión, en solución,
humedad, etc., que, generalmente, reducen su
valor, degradando la

7. Dieléctrico Liquido

8.  Gases
 Por su naturaleza el aire, nitrógeno y
hexafluoruro del sulfuro son los tres
dieléctricos gaseosos más de uso general.
Los gases aislantes más utilizados en los
transformadores son el aire y el nitrógeno,
este último a presiones de 1 atmósfera. Estos
transformadores son generalmente de
construcción sellada. El aire y otros gases
tienen elevadísima resistencia y están
prácticamente exentos de pérdidas
dieléctricas.

9. Dieléctricos y capacitores
 Un dieléctrico o aislante es un material que
evita el paso de la corriente, y su función
es aumentar la capacitancia del capacitor.
 Los diferentes materiales que se utilizan
como dieléctricos tiene diferentes grados
depermitividad(diferente capacidad para el
establecimiento de un campo eléctrico
 Mientras mayor sea la permitividad, mayor
es la capacidad del condensador.

10. La capacitancia de un condensador está dada por la fórmula:
C = Er x A / d
 donde:
- C = capacidad
- Er = permitividad
- A = área entre placas
- d = separación entre las placas
 La unidad de medida es el faradio. Hay submúltiplos como el
miliFaradio (mF), microFaradio (uF), el nanoFaradio (nF) y el
picoFaradio (pF)
 Las principales características eléctricas de un condensador son
su capacidad o capacitancia y su máxima tensión entre placas
(máxima tensión que es capaz de aguantar sin dañarse).
