El documento define la capacitancia y sus componentes. La capacitancia es la capacidad de un circuito eléctrico para almacenar carga entre dos placas conductoras separadas por un dieléctrico. Un capacitor está compuesto de dos placas paralelas y un dieléctrico aislante entre ellas. La capacitancia de un capacitor depende directamente del área de las placas y de forma inversa a la distancia entre ellas.

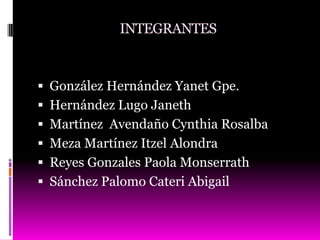

2. INTEGRANTES
 González Hernández Yanet Gpe.
 Hernández Lugo Janeth
 Martínez Avendaño Cynthia Rosalba
 Meza Martínez Itzel Alondra
 Reyes Gonzales Paola Monserrath
 Sánchez Palomo Cateri Abigail

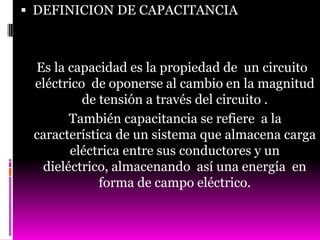

3.  DEFINICION DE CAPACITANCIA
Es la capacidad es la propiedad de un circuito
eléctrico de oponerse al cambio en la magnitud
de tensión a través del circuito .
También capacitancia se refiere a la
característica de un sistema que almacena carga
eléctrica entre sus conductores y un
dieléctrico, almacenando así una energía en
forma de campo eléctrico.

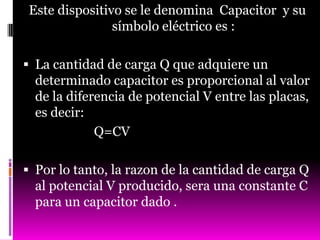

4. Este dispositivo se le denomina Capacitor y su
símbolo eléctrico es :
 La cantidad de carga Q que adquiere un
determinado capacitor es proporcional al valor
de la diferencia de potencial V entre las placas,
es decir:
Q=CV
 Por lo tanto, la razon de la cantidad de carga Q
al potencial V producido, sera una constante C
para un capacitor dado .

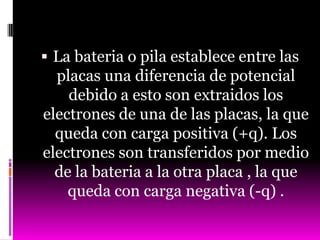

5.  La bateria o pila establece entre las
placas una diferencia de potencial
debido a esto son extraidos los
electrones de una de las placas, la que
queda con carga positiva (+q). Los
electrones son transferidos por medio
de la bateria a la otra placa , la que
queda con carga negativa (-q) .

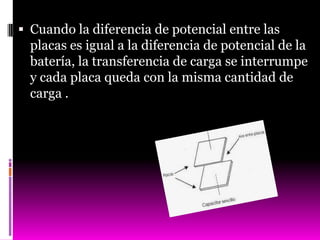

6.  Cuando la diferencia de potencial entre las
placas es igual a la diferencia de potencial de la
batería, la transferencia de carga se interrumpe
y cada placa queda con la misma cantidad de
carga .

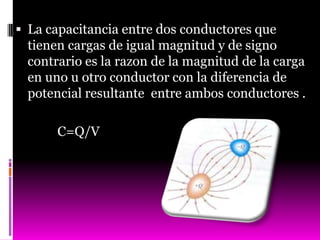

7.  La capacitancia entre dos conductores que
tienen cargas de igual magnitud y de signo
contrario es la razon de la magnitud de la carga
en uno u otro conductor con la diferencia de
potencial resultante entre ambos conductores .
C=Q/V

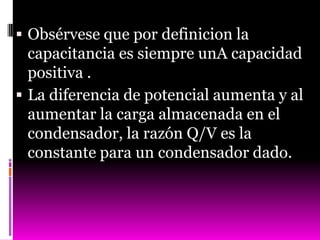

8.  Obsérvese que por definicion la
capacitancia es siempre unA capacidad
positiva .
 La diferencia de potencial aumenta y al
aumentar la carga almacenada en el
condensador, la razón Q/V es la
constante para un condensador dado.

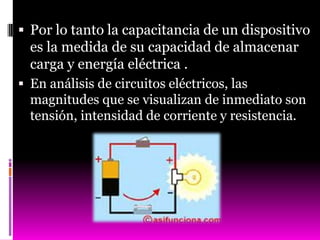

9.  Por lo tanto la capacitancia de un dispositivo
es la medida de su capacidad de almacenar
carga y energía eléctrica .
 En análisis de circuitos eléctricos, las
magnitudes que se visualizan de inmediato son
tensión, intensidad de corriente y resistencia.

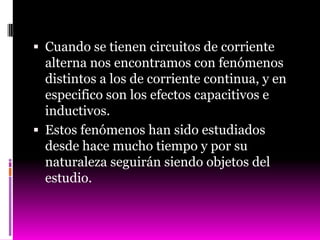

10.  Cuando se tienen circuitos de corriente
alterna nos encontramos con fenómenos
distintos a los de corriente continua, y en
especifico son los efectos capacitivos e
inductivos.
 Estos fenómenos han sido estudiados
desde hace mucho tiempo y por su
naturaleza seguirán siendo objetos del
estudio.

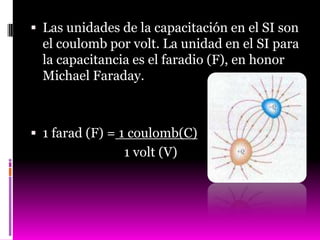

11.  Las unidades de la capacitación en el SI son
el coulomb por volt. La unidad en el SI para
la capacitancia es el faradio (F), en honor
Michael Faraday.
 1 farad (F) = 1 coulomb(C)
1 volt (V)

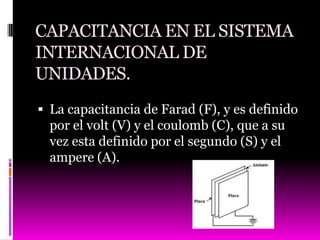

12. CAPACITANCIA EN EL SISTEMA
INTERNACIONAL DE
UNIDADES.
 La capacitancia de Farad (F), y es definido
por el volt (V) y el coulomb (C), que a su
vez esta definido por el segundo (S) y el
ampere (A).

13. CAPACITOR
 Un capacitor se compone básicamente de
2 placas conductoras paralelas, separadas
por un aislante denominado dieléctrico.

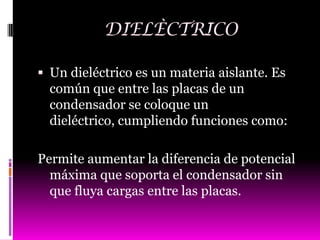

14. DIELÈCTRICO
 Un dieléctrico es un materia aislante. Es
común que entre las placas de un
condensador se coloque un
dieléctrico, cumpliendo funciones como:
Permite aumentar la diferencia de potencial
máxima que soporta el condensador sin
que fluya cargas entre las placas.

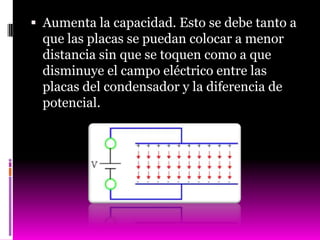

15.  Aumenta la capacidad. Esto se debe tanto a
que las placas se puedan colocar a menor
distancia sin que se toquen como a que
disminuye el campo eléctrico entre las
placas del condensador y la diferencia de
potencial.

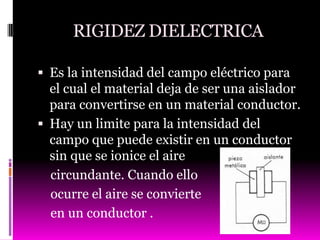

16. RIGIDEZ DIELECTRICA
 Es la intensidad del campo eléctrico para
el cual el material deja de ser una aislador
para convertirse en un material conductor.
 Hay un limite para la intensidad del
campo que puede existir en un conductor
sin que se ionice el aire
circundante. Cuando ello
ocurre el aire se convierte
en un conductor .

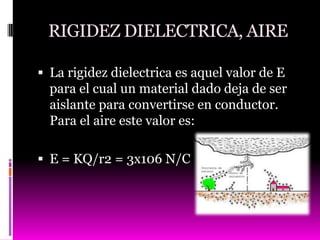

17. RIGIDEZ DIELECTRICA, AIRE
 La rigidez dielectrica es aquel valor de E
para el cual un material dado deja de ser
aislante para convertirse en conductor.
Para el aire este valor es:
 E = KQ/r2 = 3x106 N/C

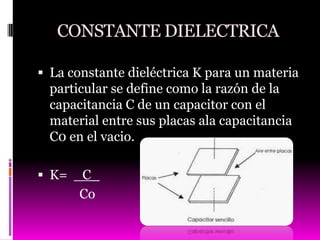

18. CONSTANTE DIELECTRICA
 La constante dieléctrica K para un materia
particular se define como la razón de la
capacitancia C de un capacitor con el
material entre sus placas ala capacitancia
C0 en el vacio.
 K= _C_
Co

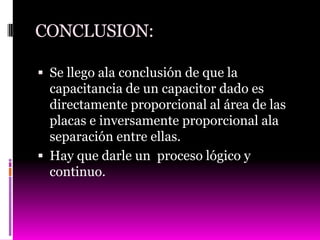

19. CONCLUSION:
 Se llego ala conclusión de que la
capacitancia de un capacitor dado es
directamente proporcional al área de las
placas e inversamente proporcional ala
separación entre ellas.
 Hay que darle un proceso lógico y
continuo.

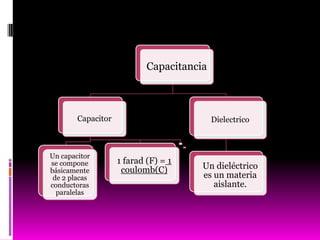

20. Capacitancia
Capacitor Dielectrico
1
v
o
l
t
(
Un capacitor
V
)
se compone 1 farad (F) = 1
básicamente coulomb(C) Un dieléctrico
de 2 placas es un materia
conductoras aislante.
paralelas
