Este documento trata sobre vibraciones y sonido. Explica conceptos como vibración, onda, período, frecuencia y cómo están relacionados. Describe experimentos sobre cómo el período de un péndulo depende del largo pero no de la masa. También cubre características de las ondas como amplitud, longitud de onda, cresta y valle.

1. Unidad 1: El sonido Física 1º E.M. Vibraciones y sonido Lilia Salazar Sánchez Liceo Agustín Ross Edwards Pichilemu - 2007

2. Vibración: Sonido

3. Vibración

4. Vibración

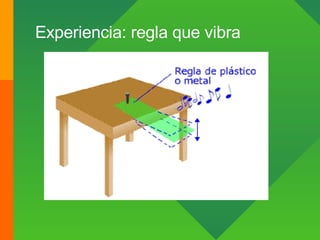

8. Experiencia: regla que vibra

9. Variables: Amplitud Longitud de la regla

10. Conclusiones: La amplitud es directamente proporcional con la vibración y el sonido . El largo es inversamente proporcional con la vibración y el sonido .

11. Una vibración es una oscilación respecto a una posición en equilibrio. Por ejemplo , cuando haces sonar una campana, est a vibra. Estas vibraciones se desplazan por un espacio y para esto requiere n de un determinado tiempo. Vibración

12. Ejemplo Nota: prender altavoces

13. Entonces, ¿qué es una onda? Es el desplazamiento de partículas en el espacio durante un determinado tiempo. Ondas

14. En términos físicos: una onda es una perturbación que se propaga en un medio material (por ejemplo una cuerda) o por el vacío (las ondas electromagnéticas). Ondas Movimiento de una onda en una cuerda

15. Período (T) : tiempo demorado en producirse una vibración. Vibración = Oscilación = Revolución = Ciclo Unidad S.I. para medir período: segundo (seg.) Otras unidades: minuto, hora, día, semana, mes, año, etc.

16. Frecuencia (f) : Número de vibraciones en una unidad de tiempo. Unidad S.I. para medir frecuencia: Hertz (Hz) = rps Otras unidades: rpm, rph, KHz, MHz, GHz, etc.

17. Heinrich Hertz (1857-1894) Físico Alemán.

18. El período y la frecuencia son variables inversas entre sí. f = 1/T T = 1/f ejemplo : Si f = 20 Hz, entonces T = 1/f = 1/20 = 0,05 seg. Si f = 0,5 rpm, entonces T = 1/0,5 = 2 min. Si f = 10 rph, entonces T = 1/ 10 = 0,1 h. Si T = 4 seg, entonces f = ¼ = 0,25 Hz Si T = 0,8 min., entonces f = 1/0,8 = 1,25 rpm Si T = 0,0002 h., entonces f = 5000 rph

19. El limpiaparabrisas de un automóvil realiza 10 oscilaciones en 20 segundos ¿Cuál es su período expresado en segundos y su frecuencia expresada en Hertz?

20. 10 0scilaciones 20 segundos 1 Oscilación x segundos El período T = 2 segundos La frecuencia es de f = 1/T = ½ = 0,5 Hz

21. La frecuencia de oscilación de las aspas de un ventilador es de 5 Hz. ¿Cuántas oscilaciones por segundo realizan las aspas del ventilador? ¿Cuál es el período de esta oscilación?

22. 5 Hz: 5 Oscilaciones 1 segundo El ventilador desarrolla 5 oscilaciones en 1seg. El período es: T= 1/f = 1/5= 0,2 seg.

23. ¿El período de un péndulo, de qué variables depende? Experimento: Las variables utilizadas: Largo del péndulo. Masa de péndulo.

24. Resultados: 1) Manteniendo la variable masa (m) constante y variando el largo del péndulo. 2) Manteniendo la variable largo del péndulo (L) y variando la masa del péndulo. 3) Se cuenta el número de oscilaciones en 10 segundos ¿por qué 10 segundos? 2 m3 10 L3 2 m2 5 L2 2 m1 2 L1 Número de oscilaciones en 10 segundos. Masa (de mayor a menor) Número de oscilaciones en 10 segundos. Largo (de mayor a menor)

25. Divida el número de oscilaciones en cada caso por 10, ha obtenido una FRECUENCIA : Calcule el PERÍODO , con el inverso de la frecuencia: 0,2 m3 1 L3 0,2 m2 0,5 L2 0,2 m1 0,2 L1 FRECUENCIA Masa (de mayor a menor) FRECUENCIA Largo (de mayor a menor) 5 m3 1 L3 5 m2 2 L2 5 m1 5 L1 PERÍODO Masa (de mayor a menor) PERÍODO Largo (de mayor a menor)

26. Conclusiones: En el experimento del péndulo que oscila, el período depende solamente del largo y NO de la masa. El período es directamente proporcional con el largo del péndulo. La fórmula que señala el período de un péndulo es:

27. Frecuencia Tono o Altura Frecuencia de elevado valor: Agudo. Frecuencia de bajo valor: Grave.

28. Algunas características de una onda: La posición más alta con respecto a la posición de equilibrio se llama Cresta . La posición más baja con respecto a la posición de equilibrio se llama Valle . El máximo alejamiento de la onda con respecto a la posición de equilibrio se llama Amplitud . Características de las ondas Cresta Valle Amplitud Amplitud Posición de equilibrio

29. La distancia que hay entre dos crestas o dos valles se llama Longitud de onda. Características de las ondas Longitud de onda

30. Señale el valor de: Amplitud y Longitud de onda. Señale el número de Montes y Valles. Si la onda demora 60 segundos. Señale la frecuencia y el período. Soluciones: 1. 1 cm. Y 10 cm. 2. 3 y 3 3. 0,05 Hz y 20 seg.

31. El tono está relacionado con la frecuencia .

32. Intensidad del sonido El oído humano es extraordinariamente sensible a las variaciones de presión del aire, que provoca el sonido cuando se propaga a través de él. El rango de variaciones de presión que produce el sonido es muy amplio y se mide usando una magnitud llamada nivel de sonido y su unidad de medida es el decibel (dB). .

33. Osciloscopio

34. La Intensidad del sonido está relacionado con la amplitud .

35. ¿Cómo se encuentra para una evaluación escrita?
