1. UNIDAD 1:
Ondas
Liceo Bicentenario Viña del Mar
FÍSICA
Prof. Paula Durán Ávila
1° año medio

2. Objetivos
Al término de la unidad, ustedes deberán:
1. Comprender el concepto de onda.
2. Clasificar las ondas.
3. Reconocer las características de una onda.
4. Reconocer los fenómenos ondulatorios.
5. Aplicar los conceptos a la solución de
problemas.

3. Definición de onda:
VIBRACIÓN u
OSCILACIÓN:
 Para la existencia de una
onda debe producirse
una vibración.
 Es una oscilación
(movimiento de vaivén)
respecto a una posición
en equilibrio.
 Se desplazan por un
espacio y para esto
requieren de un
determinado tiempo.

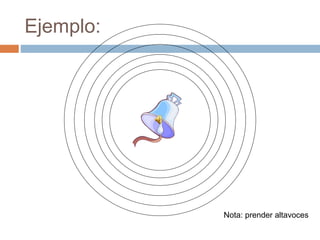

4. Nota: prender altavoces
Ejemplo:

5. Definición de onda:
ONDAS:
 Son producidas por la
vibración de un medio
cualquiera, producto de
una perturbación
externa.
 Una vibración simple
produce un pulso, que
es una única
perturbación que viaja
por el medio de
propagación.
 Transportan solo energía

6. Clasificación de las ondas
 Según medio de propagación
 Ondas Mecánicas
 Ondas Electromagnéticas
 Según dirección de oscilación de las
partículas
 Ondas Transversales
 Ondas Longitudinales
 Según el sentido de propagación
 Ondas Viajeras
 Ondas Estacionarias

7. CLASIFICACIÓN DE LAS ONDAS
7
Según el medio de propagación:
 MECÁNICAS
 Sólo se propagan en medios
materiales.
 Partícula oscilando entregando
energía a la otra
 ELECTROMAGNÉTICAS:
 Se propagan en medios materiales y
en el vacío.
 Oscilación o vibración de cargas
electricas

8. CLASIFICACIÓN DE LAS ONDAS
Según la dirección de
oscilación de las
partículas:
 LONGITUDINALES:
 Las partículas oscilan en la
dirección de propagación de
la onda.
 TRANSVERSALES:
 Las partículas oscilan
perpendicularmente a la
dirección de propagación de
la onda.
8
Obs: en ambas la energía se mueve
de izquierda a derecha

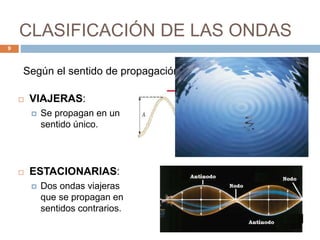

9. CLASIFICACIÓN DE LAS ONDAS
 VIAJERAS:
 Se propagan en un
sentido único.
 ESTACIONARIAS:
 Dos ondas viajeras
que se propagan en
sentidos contrarios.
9
Según el sentido de propagación:

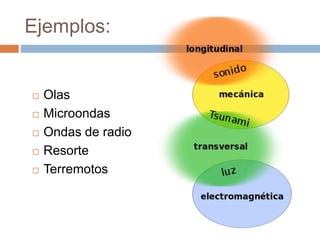

10. Ejemplos:
 Olas
 Microondas
 Ondas de radio
 Resorte
 Terremotos

11. Elementos de una onda
 Cresta o Monte
 Posición más alta con respecto a la posición de equilibrio.
 Valle
 Posición más baja con respecto a la posición de equilibrio.
 Amplitud (A)
 Máximo alejamiento de la onda respecto a la posición de
equilibrio.
 Elongación (e)
 Distancia del punto de equilibrio hasta cualquier parte de la
onda. Cresta
Valle
Amplitud
Amplitud
Posición
de
equilibrio

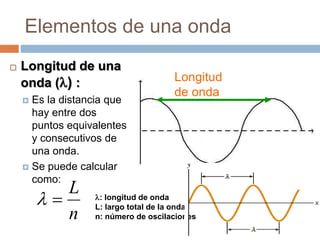

12. Elementos de una onda
 Longitud de una
onda () :
 Es la distancia que
hay entre dos
puntos equivalentes
y consecutivos de
una onda.
 Se puede calcular
como:
Longitud
de onda
n
L
 : longitud de onda
L: largo total de la onda
n: número de oscilaciones

13. Ejercicio 1:
13
 Identificar cada parte de la onda con los conceptos
vistos en clases:

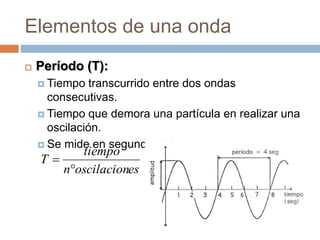

14. Elementos de una onda
 Período (T):
 Tiempo transcurrido entre dos ondas
consecutivas.
 Tiempo que demora una partícula en realizar una
oscilación.
 Se mide en segundos (s),
esoscilacionn
tiempo
T



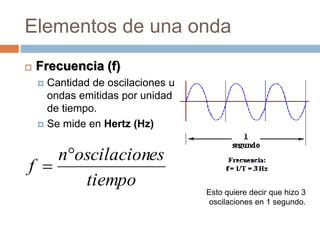

15. Elementos de una onda
 Frecuencia (f)
 Cantidad de oscilaciones u
ondas emitidas por unidad
de tiempo.
 Se mide en Hertz (Hz)
tiempo
esoscilacionn
f


Esto quiere decir que hizo 3
oscilaciones en 1 segundo.

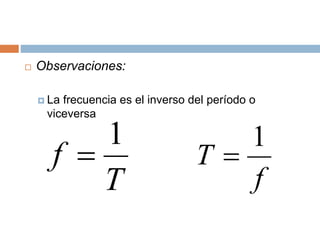

16.  Observaciones:
 La frecuencia es el inverso del período o
viceversa
T
f
1

f
T
1


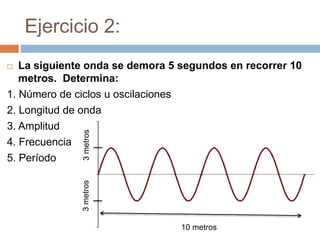

17. Ejercicio 2:
 La siguiente onda se demora 5 segundos en recorrer 10
metros. Determina:
1. Número de ciclos u oscilaciones
2. Longitud de onda
3. Amplitud
4. Frecuencia
5. Período
10 metros
3metros3metros

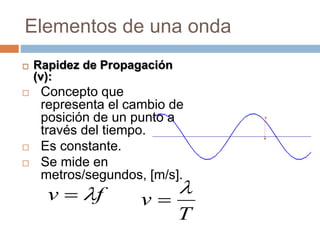

18. Elementos de una onda
 Rapidez de Propagación
(v):
 Concepto que
representa el cambio de
posición de un punto a
través del tiempo.
 Es constante.
 Se mide en
metros/segundos, [m/s].
fv 
T
v



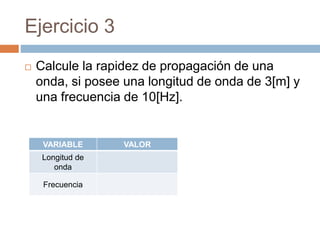

19. Ejercicio 3
 Calcule la rapidez de propagación de una
onda, si posee una longitud de onda de 3[m] y
una frecuencia de 10[Hz].
VARIABLE VALOR
Longitud de
onda
Frecuencia

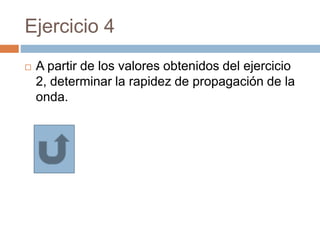

20. Ejercicio 4
 A partir de los valores obtenidos del ejercicio
2, determinar la rapidez de propagación de la
onda.

21. Si la onda dibujada demoró 30 s en ir de A hasta B, ¿cuál de las
siguientes alternativas es falsa?
A) El número de ciclos es 3 y la longitud de onda es 30(m).
B) La frecuencia es 0,1 (Hz).
C) El período es 10 (s).
D) La velocidad de propagación es 3 (m/s).
E) Todas las anteriores son falsas.
Ejercicio 5
E
Aplicación
21

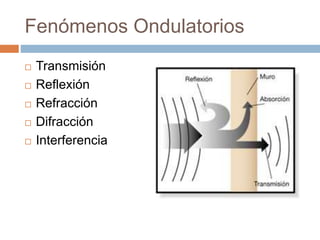

22. Fenómenos Ondulatorios
 Transmisión
 Reflexión
 Refracción
 Difracción
 Interferencia

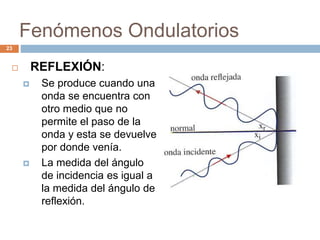

23. Fenómenos Ondulatorios
 REFLEXIÓN:
 Se produce cuando una
onda se encuentra con
otro medio que no
permite el paso de la
onda y esta se devuelve
por donde venía.
 La medida del ángulo
de incidencia es igual a
la medida del ángulo de
reflexión.
23

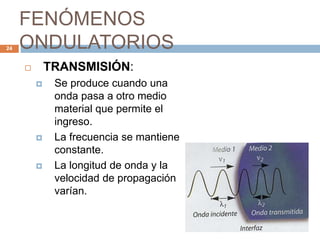

24. FENÓMENOS
ONDULATORIOS
 TRANSMISIÓN:
 Se produce cuando una
onda pasa a otro medio
material que permite el
ingreso.
 La frecuencia se mantiene
constante.
 La longitud de onda y la
velocidad de propagación
varían.
24

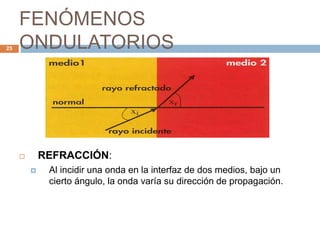

25. FENÓMENOS
ONDULATORIOS
 REFRACCIÓN:
 Al incidir una onda en la interfaz de dos medios, bajo un
cierto ángulo, la onda varía su dirección de propagación.
25

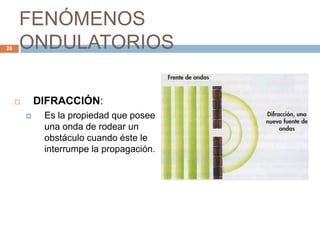

26. FENÓMENOS
ONDULATORIOS
 DIFRACCIÓN:
 Es la propiedad que posee
una onda de rodear un
obstáculo cuando éste le
interrumpe la propagación.
26

27. FENÓMENOS
ONDULATORIOS
INTERFERENCIA: Se produce cuando una onda
incidente o reflejada se mezcla con otra onda,
superponiéndose.
27

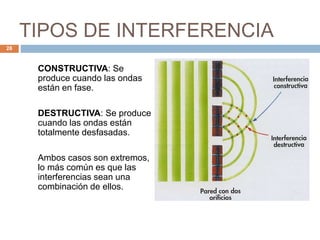

28. TIPOS DE INTERFERENCIA
CONSTRUCTIVA: Se
produce cuando las ondas
están en fase.
DESTRUCTIVA: Se produce
cuando las ondas están
totalmente desfasadas.
Ambos casos son extremos,
lo más común es que las
interferencias sean una
combinación de ellos.
28

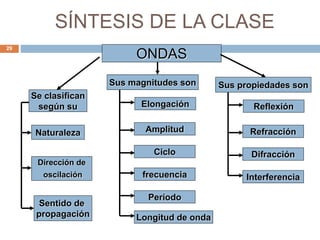

29. SÍNTESIS DE LA CLASE
29
ONDAS
Naturaleza
Dirección de
oscilación
Sentido de
propagación
Se clasifican
según su Elongación
Sus magnitudes son
Amplitud
Ciclo
frecuencia
Período
Longitud de onda
Reflexión
Sus propiedades son
Refracción
Difracción
Interferencia

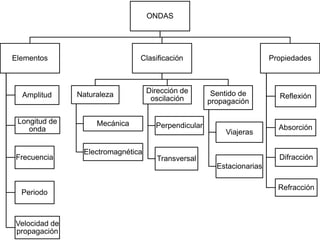

30. ONDAS
Elementos
Amplitud
Longitud de
onda
Frecuencia
Periodo
Velocidad de
propagación
Clasificación
Naturaleza
Mecánica
Electromagnética
Dirección de
oscilación
Perpendicular
Transversal
Sentido de
propagación
Viajeras
Estacionarias
Propiedades
Reflexión
Absorción
Difracción
Refracción

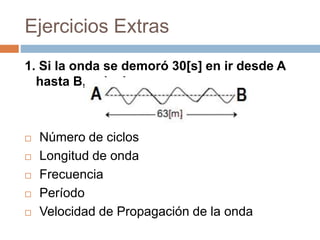

31. Ejercicios Extras
1. Si la onda se demoró 30[s] en ir desde A
hasta B, calcula:
 Número de ciclos
 Longitud de onda
 Frecuencia
 Período
 Velocidad de Propagación de la onda

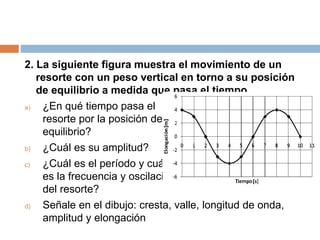

32. 2. La siguiente figura muestra el movimiento de un
resorte con un peso vertical en torno a su posición
de equilibrio a medida que pasa el tiempo.
a) ¿En qué tiempo pasa el
resorte por la posición de
equilibrio?
b) ¿Cuál es su amplitud?
c) ¿Cuál es el período y cuál
es la frecuencia y oscilación
del resorte?
d) Señale en el dibujo: cresta, valle, longitud de onda,
amplitud y elongación

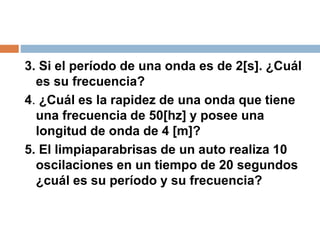

33. 3. Si el período de una onda es de 2[s]. ¿Cuál
es su frecuencia?
4. ¿Cuál es la rapidez de una onda que tiene
una frecuencia de 50[hz] y posee una
longitud de onda de 4 [m]?
5. El limpiaparabrisas de un auto realiza 10
oscilaciones en un tiempo de 20 segundos
¿cuál es su período y su frecuencia?

34. Contenidos para la prueba
 Definición de onda
 Elementos de una onda
 Clasificación de las ondas
 Propiedades de la onda
