 Cuando se habla de fuente de poder, (o, en
ocasiones, de fuente de alimentación y fuente
de energía), se hace referencia al sistema que
otorga la electricidad imprescindible para
alimentar a equipos como ordenadores
o computadoras. Generalmente, en las PC de
escritorio, la ya citada fuente de poder se
localiza en la parte posterior del gabinete y es
complementada por un ventilador que impide
que el dispositivo se recaliente.

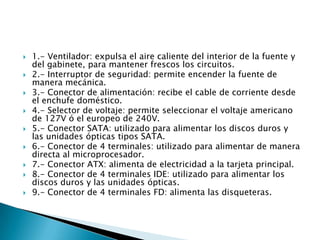

 1.- Ventilador: expulsa el aire caliente del interior de la fuente y
del gabinete, para mantener frescos los circuitos.
 2.- Interruptor de seguridad: permite encender la fuente de
manera mecánica.
 3.- Conector de alimentación: recibe el cable de corriente desde
el enchufe doméstico.
 4.- Selector de voltaje: permite seleccionar el voltaje americano
de 127V ó el europeo de 240V.
 5.- Conector SATA: utilizado para alimentar los discos duros y
las unidades ópticas tipos SATA.
 6.- Conector de 4 terminales: utilizado para alimentar de manera
directa al microprocesador.
 7.- Conector ATX: alimenta de electricidad a la tarjeta principal.
 8.- Conector de 4 terminales IDE: utilizado para alimentar los
discos duros y las unidades ópticas.
 9.- Conector de 4 terminales FD: alimenta las disqueteras.
 La fuente de poder es la encargada de suministrar energía
a todos los dispositivos internos de la computadora e
inclusive, a algunos externos (como el teclado o el mouse).
Actualmente existen dos tecnologías en fuentes de poder,
las cuales definen las características de cada una: AT y
ATX. Básicamente, son el mismo circuito, pero en la fuente
ATX tenemos una etapa de control más complicada,
además de tener otras tensiones de salida y señales que
no se tenía en las fuentes AT. La fuente de poder es un
componente fundamental en una PC, ya que suministra la
energía eléctrica a cada uno de los componentes del
sistema. La función básica de la fuente de poder consiste
en convertir el tipo de energía disponible en la toma de
corriente de pared a aquellos que sea utilizable por los
circuitos de la computadora.
 La fuente de poder además de generar –5v y -
12v estos voltajes casi no se usa para nada. Estos
voltajes negativos, se requieren por
compatibilidad de sistemas modernos. Los
voltajes –5v y –12v son suministrados a la tarjeta
madre por la fuente de poder. La señal –5v se
dirigen al bus ISA en el pin 25 y no se emplea en
ninguna forma en la tarjeta madre.

 En la siguiente lista se muestran las diferentes
etapas por las que la electricidad es
transformada para alimentar los dispositivos de
la computadora.
 1.- Transformación: el voltaje de la línea doméstica se
reduce de 127 Volts a aproximadamente 12 Volts ó 5 V.
Utiliza un elemento electrónico llamado bobina reductora.
 2.- Rectificación: se transforma el voltaje de corriente
alterna en voltaje de corriente directa, esto lo hace
dejando pasar solo los valores positivos de la onda (se
genera corriente continua), por medio de elementos
electrónicos llamados diodos.
 3.- Filtrado: esta le da calidad a la corriente continua y
suaviza el voltaje, por medio de elementos electrónicos
llamados capacitores.
 4.- Estabilización: el voltaje ya suavizado se le da la forma
lineal que utilizan los dispositivos. Se usa un elemento
electrónico especial llamado circuito integrado. Esta fase
es la que entrega la energía necesaria la computadora.

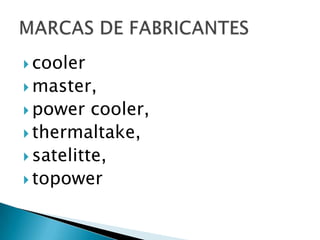

 cooler
 master,
 power cooler,
 thermaltake,
 satelitte,
 topower
 Fuente de alimentación ATX:
 Estos tipos de fuentes de poder, su forma de
encender es por pulsador, para que así el equipo
retorna a su estado que inicio, pero también hizo
su principal objetivo que es de encendido o
apagado seguro para toda la computadora.
 Actualmente la mayoría de los tipos de fuentes
de poder incluyen apagador integrado, para que
se apague totalmente la computadora. Ya que a
pesar que la pc se apague desde el monitor y no
de apaga con el interruptor o apagador, sigue
enviando corriente eléctrica. De está forma
ahorramos energía y evitamos exponer la pc
contra descargas.
 Fuente digital:
 Estos tipos de fuentes de poder, son creados
para la misma finalidad, de enviar carga
eléctrica a todo el sistema que comprende la
computadora, solo que este dispositivo
cuenta con una pequeña ventana donde
aparecen números que marcan puntualmente
la cantidad de carga que se esta enviando, o
bien de regular la cantidad que se deba
enviar.
 Fuente de encendido digital:
 Estos tipos de fuentes de poder, tienen un
botón que se pulsa, se puede programar que
se apague usando un programa previamente
instalado en la computadora; así el usuario
no se preocupa por apagar, puede lograrlo en
determinado tiempo si así lo necesita.
 Fuente de pulsador:
 Son de lo tipos de fuentes de poder que
actualmente ya vienen integrado en las
computadoras, posee un botón pulsador para
que se pueda encender la computadora. De esta
manera se resguarda y se previene de
sobrecargas eléctricas. Debido a que antes
aunque el usuario apagará la computadora, si
quedaba conectada al regulador de corriente,
siempre pasaba corriente eléctrica al equipo, con
estos tipos de fuentes de poder, se puede
mantener conectada al toma-corriente, pero con
el pulsador se evita el paso de electricidad.
 El Amperaje, ni más ni menos, ¿cómo medirlo?
muy sencillo, el amperaje se obtiene dividiendo
los W consumidos del componente que se va a
calcular, entre los voltios de la toma usada, en
este caso, como el 90% de los componentes usan
la línea de 12V, la división la aremos entre 12,
pongamos el ejemplo para calcular el amperaje
de una tarjeta gráfica que consume 150W, siendo
así:
150W / 12v = 12,5Amperios, a partir de ahora,
para que sea mas fácil, A=amperios.
 Las fuentes suelen tener varias líneas de 12V, algunas
tienen 3, otras tienen 4, etc., dependerá de la calidad
de esta, lo realmente importante aquí, es el amperaje
TOTAL que la fuente es capaz de ofrecer de manera
compartida, es decir, el amperaje que pueden ofrecer
de manera continua cada 1 de estas 3 líneas de 12v
en paralelo para todo el equipo, y esto, de nuevo
depende de la calidad de la fuente, una fuente que
tenga 3 líneas de 12V y por cada una de ellas ofrezca
19A, NO ofrecerá de manera continua en paralelo la
suma de estos amperajes, es decir:
12V1 = 19A; 12V2 = 19A; 12V3 = 19A, 12Vtotal =
57A ===> ¡¡¡FALSO!!!
FUENTE DE PODER
FUENTE DE PODER
FUENTE DE PODER
FUENTE DE PODER
FUENTE DE PODER
FUENTE DE PODER
