Este documento describe los componentes clave de una fuente de alimentación en televisión. Explica que la corriente alterna de la red eléctrica se transforma, rectifica y filtra para producir una señal de corriente continua estable mediante el uso de transformadores, rectificadores y filtros. También cubre los diferentes tipos de transformadores, rectificadores y circuitos de filtro utilizados para regular el voltaje de salida.
Más contenido relacionado
Más de Unidad Educativa "Atahualpa" Ambato - Ecuador
Fuentes de TV
- 1.
- 2. Fuentes de Alimentación EnTelevisión
- 3.

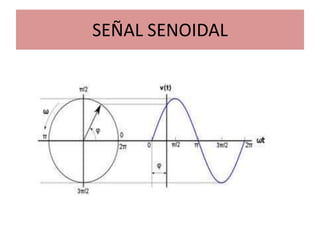

- 4.
- 5. Señal de corrientecontinua DC

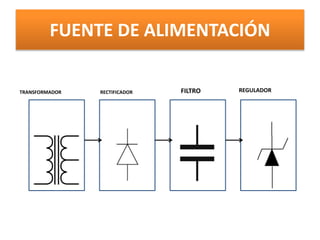

- 6. FUENTE DE ALIMENTACIÓN reductor TRANSFORMADORREGULADORFILTRORECTIFICADOR
- 7.
- 8.
- 9.

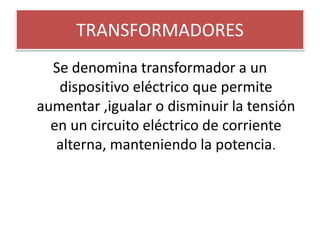

- 10. TRANSFORMADORES Se denomina transformadora un dispositivo eléctrico que permite aumentar ,igualar o disminuir la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia.

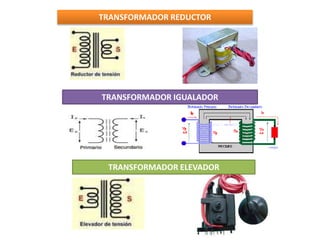

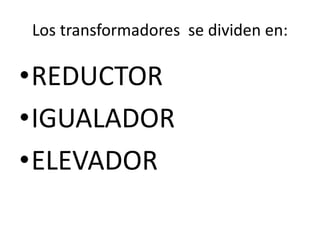

- 11. Los transformadores sedividen en: •REDUCTOR •IGUALADOR •ELEVADOR
- 12.
- 13.

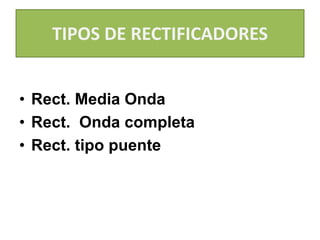

- 14. TIPOS DE RECTIFICADORES •Rect. Media Onda • Rect. Onda completa • Rect. tipo puente

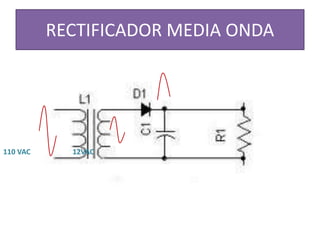

- 15. RECTIFICADOR MEDIA ONDA 110VAC 12VAC
- 16. SEÑAL RECTIFICADA DEMEDIA ONDA

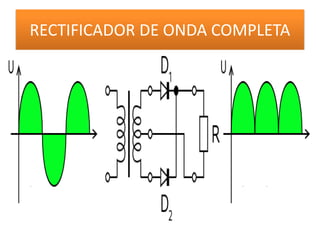

- 17. RECTIFICADOR DE ONDACOMPLETA
- 18.
- 19.
- 20.

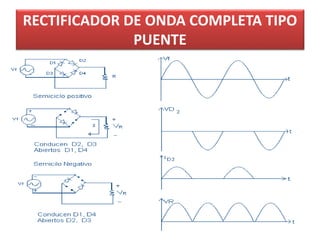

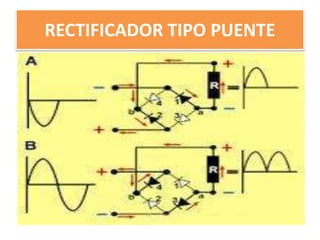

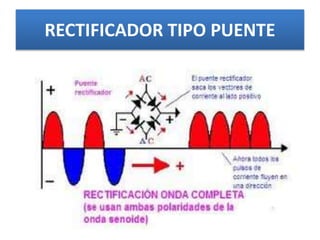

- 21. RECTIFICADOR DE ONDACOMPLETA TIPO PUENTE

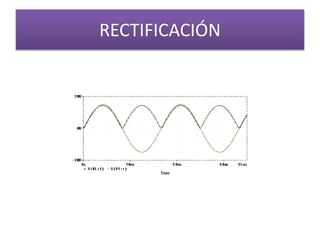

- 22.

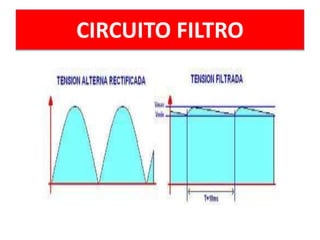

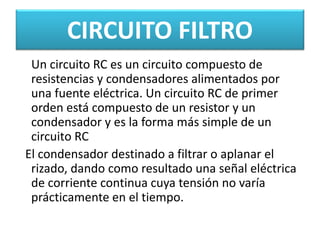

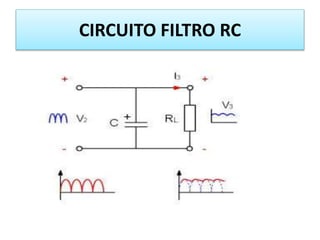

- 23. CIRCUITO FILTRO Un circuitoRC es un circuito compuesto de resistencias y condensadores alimentados por una fuente eléctrica. Un circuito RC de primer orden está compuesto de un resistor y un condensador y es la forma más simple de un circuito RC El condensador destinado a filtrar o aplanar el rizado, dando como resultado una señal eléctrica de corriente continua cuya tensión no varía prácticamente en el tiempo.
- 24.
- 25.

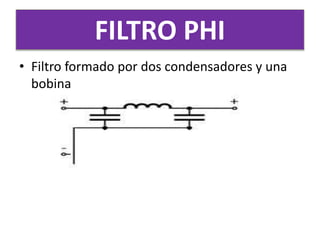

- 26. • Filtro formadopor dos condensadores y una bobina FILTRO PHI
- 27.

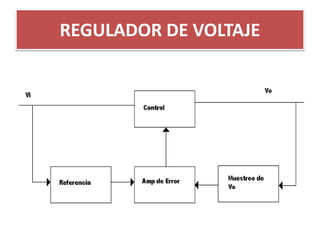

- 28.
- 29.

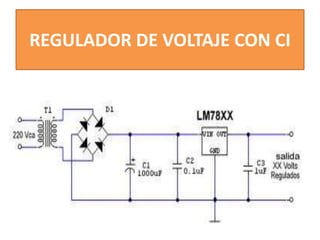

- 30. REGULADOR DE VOLTAJECON CI
