1. TRANSFORMADOR
MONOFÁSICO

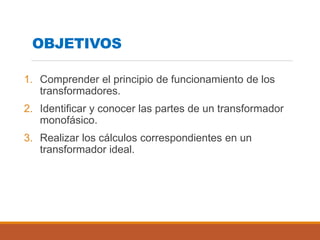

2. OBJETIVOS
1. Comprender el principio de funcionamiento de los
transformadores.
2. Identificar y conocer las partes de un transformador
monofásico.
3. Realizar los cálculos correspondientes en un
transformador ideal.

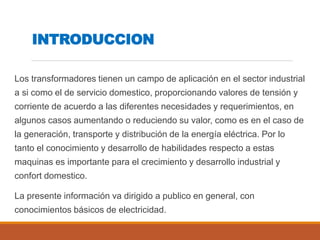

3. INTRODUCCION
Los transformadores tienen un campo de aplicación en el sector industrial
a si como el de servicio domestico, proporcionando valores de tensión y
corriente de acuerdo a las diferentes necesidades y requerimientos, en
algunos casos aumentando o reduciendo su valor, como es en el caso de
la generación, transporte y distribución de la energía eléctrica. Por lo
tanto el conocimiento y desarrollo de habilidades respecto a estas
maquinas es importante para el crecimiento y desarrollo industrial y
confort domestico.
La presente información va dirigido a publico en general, con
conocimientos básicos de electricidad.

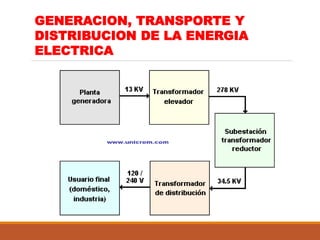

4. GENERACION, TRANSPORTE Y
DISTRIBUCION DE LA ENERGIA
ELECTRICA

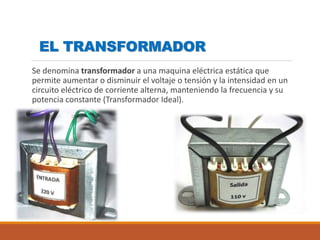

5. EL TRANSFORMADOR
Se denomina transformador a una maquina eléctrica estática que
permite aumentar o disminuir el voltaje o tensión y la intensidad en un
circuito eléctrico de corriente alterna, manteniendo la frecuencia y su
potencia constante (Transformador Ideal).

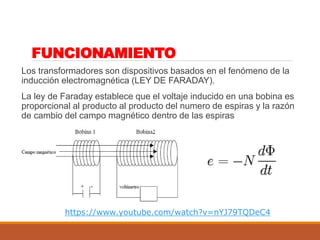

6. FUNCIONAMIENTO
Los transformadores son dispositivos basados en el fenómeno de la
inducción electromagnética (LEY DE FARADAY).
La ley de Faraday establece que el voltaje inducido en una bobina es
proporcional al producto al producto del numero de espiras y la razón
de cambio del campo magnético dentro de las espiras
https://www.youtube.com/watch?v=nYJ79TQDeC4

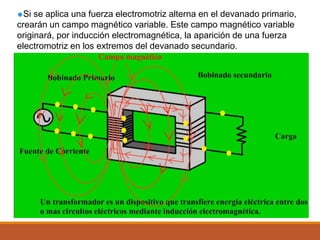

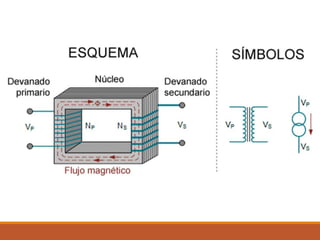

7. Si se aplica una fuerza electromotriz alterna en el devanado primario,
crearán un campo magnético variable. Este campo magnético variable
originará, por inducción electromagnética, la aparición de una fuerza
electromotriz en los extremos del devanado secundario.

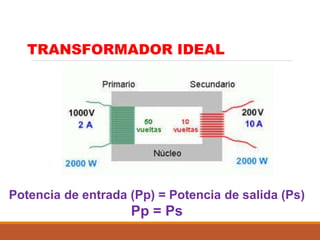

9. Potencia de entrada (Pp) = Potencia de salida (Ps)
Pp = Ps
TRANSFORMADOR IDEAL

10. PARTES DE UN TRANSFORMADOR
https://www.youtube.com/watch?v=ba2foZSDKJk

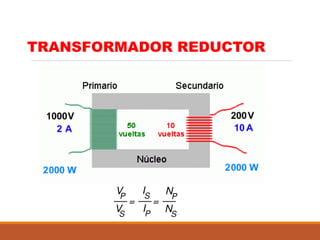

11. TRANSFORMADOR REDUCTOR

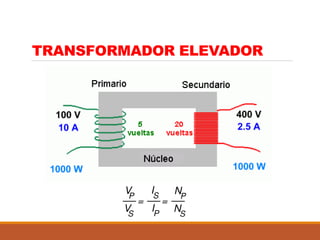

12. TRANSFORMADOR ELEVADOR

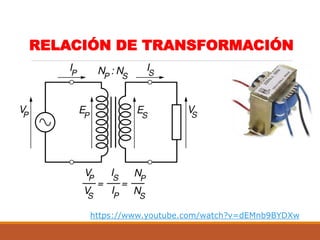

13. RELACIÓN DE TRANSFORMACIÓN
https://www.youtube.com/watch?v=dEMnb9BYDXw

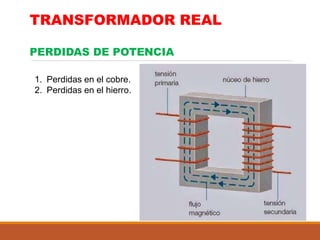

14. TRANSFORMADOR REAL
PERDIDAS DE POTENCIA
1. Perdidas en el cobre.
2. Perdidas en el hierro.

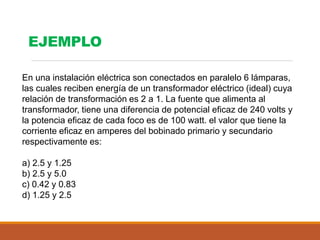

15. En una instalación eléctrica son conectados en paralelo 6 lámparas,
las cuales reciben energía de un transformador eléctrico (ideal) cuya
relación de transformación es 2 a 1. La fuente que alimenta al
transformador, tiene una diferencia de potencial eficaz de 240 volts y
la potencia eficaz de cada foco es de 100 watt. el valor que tiene la
corriente eficaz en amperes del bobinado primario y secundario
respectivamente es:
a) 2.5 y 1.25
b) 2.5 y 5.0
c) 0.42 y 0.83
d) 1.25 y 2.5
EJEMPLO

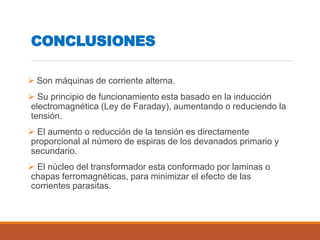

16. CONCLUSIONES
 Son máquinas de corriente alterna.
 Su principio de funcionamiento esta basado en la inducción
electromagnética (Ley de Faraday), aumentando o reduciendo la
tensión.
 El aumento o reducción de la tensión es directamente
proporcional al número de espiras de los devanados primario y
secundario.
 El núcleo del transformador esta conformado por laminas o
chapas ferromagnéticas, para minimizar el efecto de las
corrientes parasitas.
