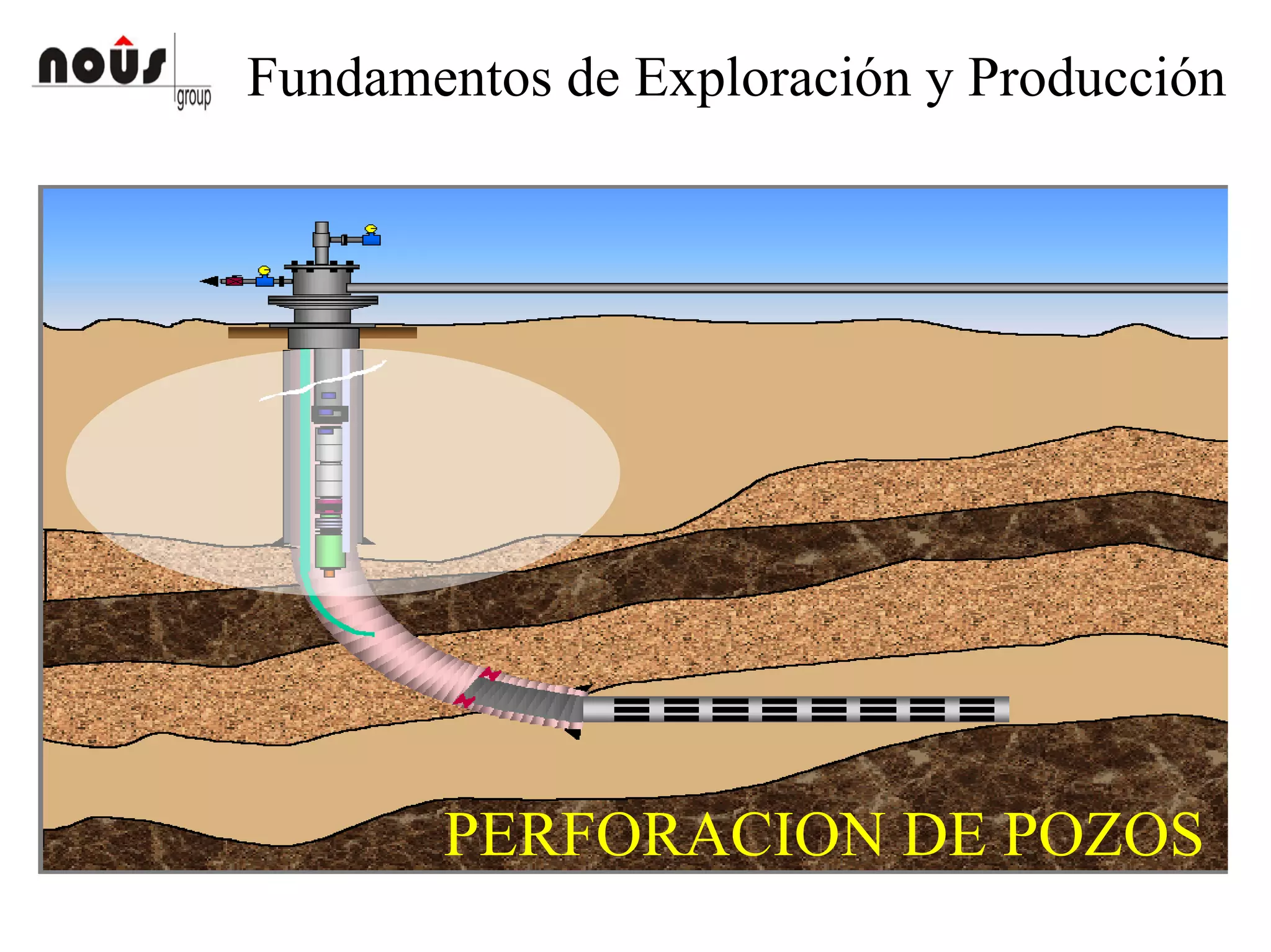

Fundamentos de exploracion y produccion

Fundamentos de Exploración y Producción

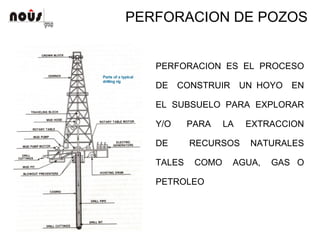

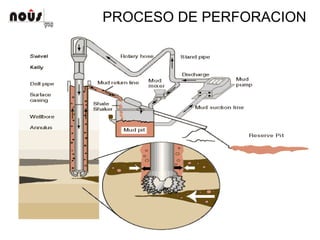

PERFORACION DE POZOS

PERFORACION DE POZOS
PERFORACION ES EL PROCESO
DE CONSTRUIR UN HOYO EN
EL SUBSUELO PARA EXPLORAR
Y/O PARA LA EXTRACCION
DE RECURSOS NATURALES
TALES COMO AGUA, GAS O
PETROLEO

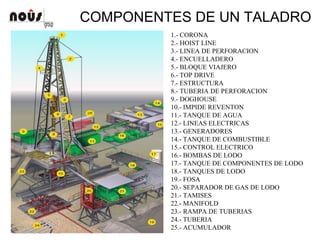

COMPONENTES DE UN TALADRO
1.- CORONA
2.- HOIST LINE
3.- LINEA DE PERFORACION
4.- ENCUELLADERO
5.- BLOQUE VIAJERO
6.- TOP DRIVE
7.- ESTRUCTURA
8.- TUBERIA DE PERFORACION
9.- DOGHOUSE

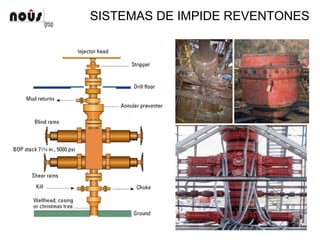

10.- IMPIDE REVENTON
11.- TANQUE DE AGUA
12.- LINEAS ELECTRICAS
13.- GENERADORES
14.- TANQUE DE COMBUSTIBLE
15.- CONTROL ELECTRICO
16.- BOMBAS DE LODO
17.- TANQUE DE COMPONENTES DE LODO
18.- TANQUES DE LODO
19.- FOSA
20.- SEPARADOR DE GAS DE LODO
21.- TAMISES
22.- MANIFOLD

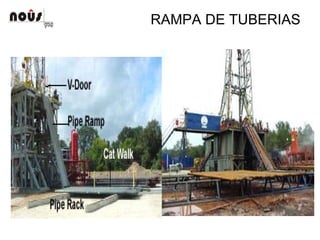

23.- RAMPA DE TUBERIAS
24.- TUBERIA
25.- ACUMULADOR

UNIDADES DE POTENCIA
MOTORES
GENERADORES
PROFUNDIDAD (Metros) POTENCIA (hp)
1300 – 2200
2100 – 3000
2400 – 3800
3600 – 4800
3600 – 5400
3900 – 7600
4800 - 9100
550
750
1000
1500
2100
2500
3000

SISTEMA DE IZAJE
CARRETO DE GUAYA BLOQUE VIAJERO

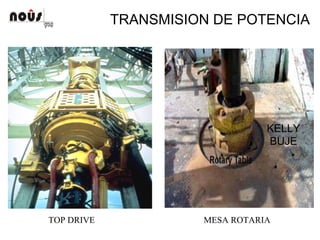

TRANSMISION DE POTENCIA
KELLY
BUJE
TOP DRIVE MESA ROTARIA

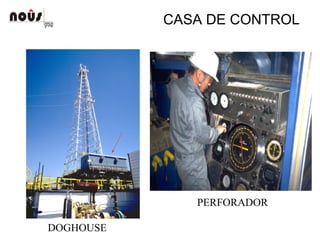

CASA DE CONTROL
PERFORADOR
DOGHOUSE

SISTEMA DE LODOS
BOMBAS DE LODO SISTEMA DE LODO

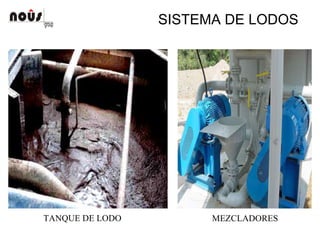

SISTEMA DE LODOS
TANQUE DE LODO MEZCLADORES

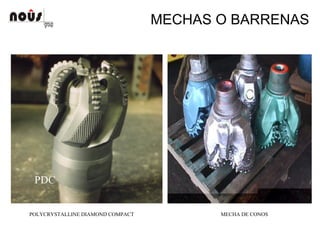

MECHAS O BARRENAS
PDC
POLYCRYSTALLINE DIAMOND COMPACT MECHA DE CONOS

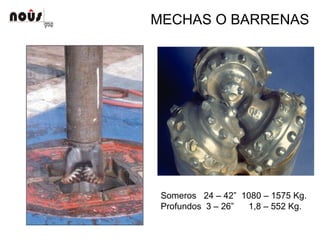

MECHAS O BARRENAS
Someros 24 – 42” 1080 – 1575 Kg.
Profundos 3 – 26” 1,8 – 552 Kg.

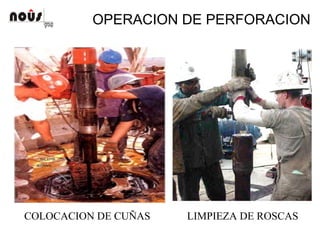

OPERACION DE PERFORACION

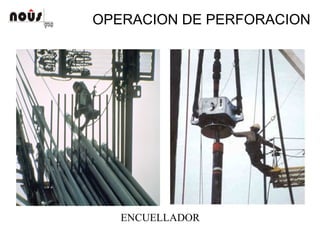

ENCUELLADOR

COLOCACION DE CUÑAS LIMPIEZA DE ROSCAS

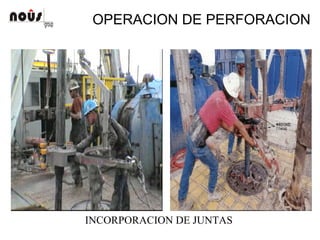

INCORPORACION DE JUNTAS

CORRIDA DE REVESTIDOR

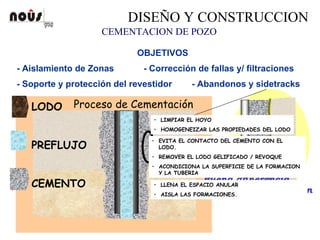

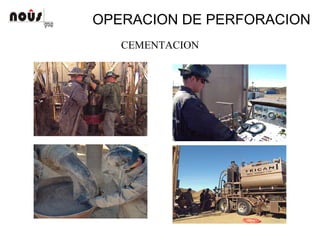

CEMENTACION

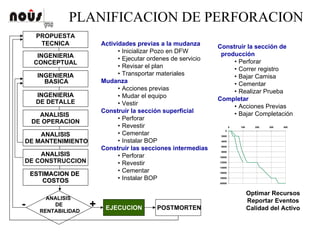

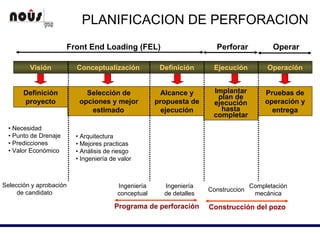

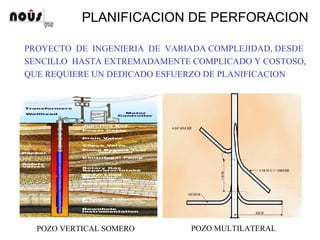

PLANIFICACION DE PERFORACION
PROYECTO DE INGENIERIA DE VARIADA COMPLEJIDAD, DESDE
SENCILLO HASTA EXTREMADAMENTE COMPLICADO Y COSTOSO,
QUE REQUIERE UN DEDICADO ESFUERZO DE PLANIFICACION

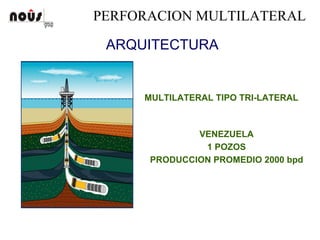

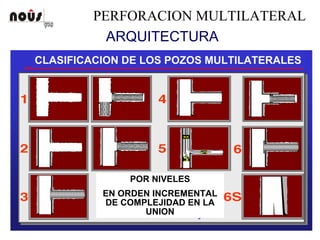

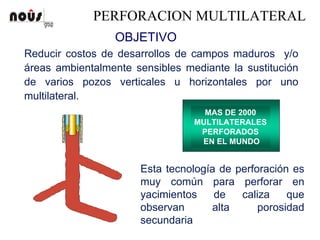

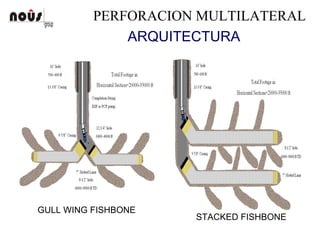

POZO MULTILATERALPOZO VERTICAL SOMERO

Visión Conceptualización EjecuciónDefinición Operación
Definición
proyecto
Selección de
opciones y mejor
estimado
Implantar
plan de
ejecución
hasta
completar
Alcance y
propuesta de
ejecución
Pruebas de
operación y
entrega
Front End Loading (FEL) Perforar Operar
• Necesidad
• Punto de Drenaje
• Predicciones
• Valor Económico
• Arquitectura
• Mejores practicas
• Análisis de riesgo
• Ingeniería de valor
Selección y aprobación
de candidato
Ingeniería
conceptual
Ingeniería
de detalles
Construccion
Completación
mecánica
Programa de perforación Construcción del pozo

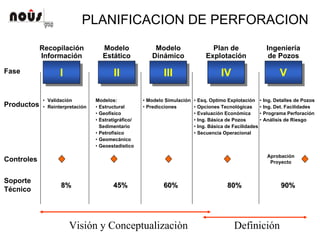

Fase
Productos
II
Recopilación
Información
IIII
Modelo
Estático
IIIIII
Modelo
Dinámico
IVIV
Plan de
Explotación
VV
Ingeniería
de Pozos
Soporte
Técnico
• Validación
• Reinterpretación
Modelos:
• Estructural
• Geofísico
• Estratigráfico/
Sedimentario
• Petrofísico
• Geomecánico
• Geoestadistico
• Ing. Detalles de Pozos
• Ing. Det. Facilidades
• Programa Perforación
• Análisis de Riesgo
• Modelo Simulación
• Predicciones
• Esq. Optimo Explotación
• Opciones Tecnológicas
• Evaluación Económica
• Ing. Básica de Pozos
• Ing. Básica de Facilidades
• Secuencia Operacional
8%8% 45%45% 60%60% 80%80% 90%90%
Aprobación
ProyectoControles
Visión y Conceptualizaciòn Definición

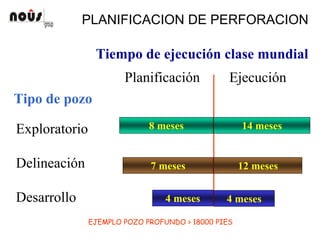

Tiempo de ejecución clase mundial
Tipo de pozo
Planificación Ejecución
Exploratorio
Delineación
Desarrollo
8 meses 14 meses
7 meses 12 meses
4 meses 4 meses

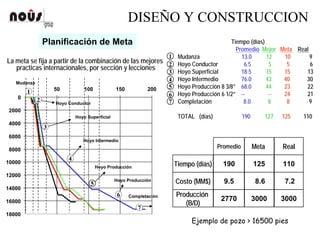

EJEMPLO POZO PROFUNDO > 18000 PIES

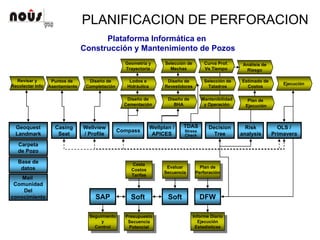

Plataforma Informática en
Construcción y Mantenimiento de Pozos
Diseño de
Completación
Puntos de
Asentamiento
Soft
Cesta
Costos
Tarifas
Cesta
Costos
Tarifas
Presupuesto
Secuencia
Potencial
Presupuesto
Secuencia
Potencial
SoftSAP DFW
Evaluar
Secuencia
Evaluar
Secuencia
Seguimiento
y
Control
Seguimiento
y
Control
Informe Diario
Ejecución
Estadísticas
Informe Diario
Ejecución
Estadísticas
Plan de
Perforación
Plan de
Perforación
Geoquest
Landmark
Carpeta
de Pozo
Casing
Seat
Compass
Wellplan /
APICES
TDAS
Stress
Check
Ejecución
Revisar y
Recolectar Info
Wellview
/ Profile
Decision
Tree
Risk
analysis
Selección de
Mechas
Diseño de
Revestidores
Diseño de
BHA
Curva Prof.
Vs Tiempo
Estimado de
Costos
Mantenibilidad
y Operación
Selección de
Taladros
Análisis de
Riesgo
Geometría y
Trayectoria
Lodos e
Hidráulica
Diseño de
Cementación
Plan de
Ejecución
OLS /
Primavera
Base de
datos
Mail
Comunidad
Del
conocimiento

97 98-100%
0%
100%
54.2
9.1
(36.0)
37.7
5.2
(27.2)

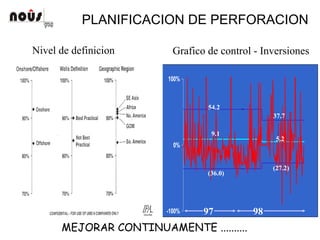

Grafico de control - InversionesNivel de definicion
MEJORAR CONTINUAMENTE ..........

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA
PROGRAMA DE PERFORACION GENERAL
PROGRAMA DE PERFORACION ESPECIFICO
SISTEMA DE PRODUCCION
REHABILITACION Y REPARACION DE POZOS
PROGRAMA DE CONSTRUCCION DEL POZO
EJECUCION
+-

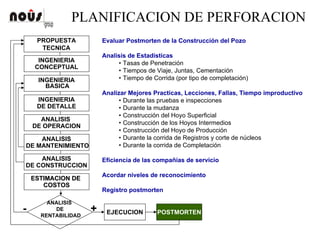

Proceso de Construcción y
Mantenimiento de Pozos
POSTMORTEN

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA
EJECUCION+- POSTMORTEN
Tipo de Pozo
• Exploratorio (Wildcat; Outpost)
• Delineador (Límite; Información; Tecnología) ¿Productor?
• Desarrollo (Productor; Inyector)
• Tecnológico (Evaluación en campo)
Objetivos de yacimiento
• Incrementar tasa de producción de reservas
• Drenar sección especifica del yacimiento
• Diferenciar zonas productoras con distintas presiones y fluidos
• Restituir a producción zona con Daño de Formación
• Incrementar inyección de fluidos
• Objetivos estratégicos: pozo observador, adquisición de datos
• Aumentar valor económico del proyecto
Objetivos de la Corporación
• Rentable e inversión justa
• Calidad cero defecto
• Máxima seguridad y bajo riesgo ambiental
Objetivos de Perforación
• Optimizar operación de construcción
• Pozo con larga vida útil
• Capacidad de respuesta

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA

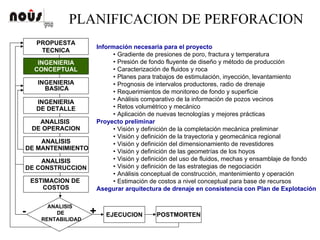

Información necesaria para el proyecto
• Gradiente de presiones de poro, fractura y temperatura
• Presión de fondo fluyente de diseño y método de producción
• Caracterización de fluidos y roca
• Planes para trabajos de estimulación, inyección, levantamiento
• Prognosis de intervalos productores, radio de drenaje
• Requerimientos de monitoreo de fondo y superficie
• Análisis comparativo de la información de pozos vecinos
• Retos volumétrico y mecánico
• Aplicación de nuevas tecnologías y mejores prácticas
Proyecto preliminar
• Visión y definición de la completación mecánica preliminar
• Visión y definición de la trayectoria y geomecánica regional
• Visión y definición del dimensionamiento de revestidores
• Visión y definición de las geometrías de los hoyos
• Visión y definición del uso de fluidos, mechas y ensamblaje de fondo
• Visión y definición de las estrategias de negociación
• Análisis conceptual de construcción, mantenimiento y operación
• Estimación de costos a nivel conceptual para base de recursos
Asegurar arquitectura de drenaje en consistencia con Plan de Explotación

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS)
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA

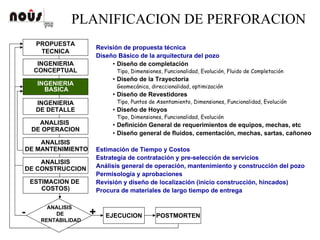

Revisión de propuesta técnica
Diseño Básico de la arquitectura del pozo
• Diseño de completación
Tipo, Dimensiones, Funcionalidad, Evolución, Fluido de Completación
• Diseño de la Trayectoria
Geomecánica, direccionalidad, optimización

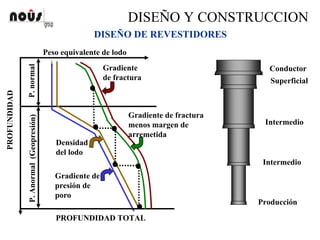

• Diseño de Revestidores
Tipo, Puntos de Asentamiento, Dimensiones, Funcionalidad, Evolución
• Diseño de Hoyos
Tipo, Dimensiones, Funcionalidad, Evolución
• Definición General de requerimientos de equipos, mechas, etc
• Diseño general de fluidos, cementación, mechas, sartas, cañoneo
Estimación de Tiempo y Costos
Estrategia de contratación y pre-selección de servicios
Análisis general de operación, mantenimiento y construcción del pozo
Permisología y aprobaciones
Revisión y diseño de localización (inicio construcción, hincados)
Procura de materiales de largo tiempo de entrega

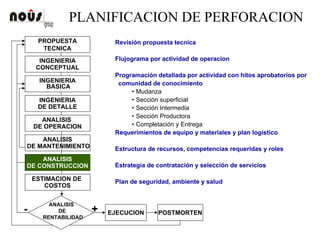

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA

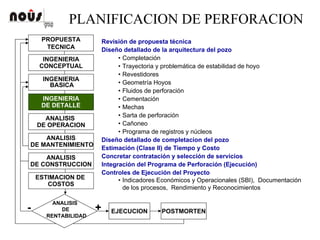

Revisión de propuesta técnica
Diseño detallado de la arquitectura del pozo
• Completación
• Trayectoria y problemática de estabilidad de hoyo
• Revestidores
• Geometría Hoyos
• Fluidos de perforación
• Cementación
• Mechas
• Sarta de perforación
• Cañoneo
• Programa de registros y núcleos
Diseño detallado de completacion del pozo
Estimación (Clase II) de Tiempo y Costo
Concretar contratación y selección de servicios
Integración del Programa de Perforación (Ejecución)
Controles de Ejecución del Proyecto
• Indicadores Económicos y Operacionales (SBI), Documentación
de los procesos, Rendimiento y Reconocimientos

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA

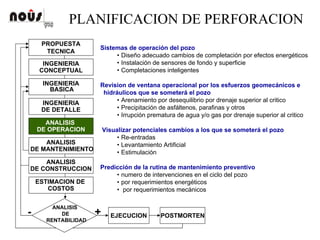

Sistemas de operación del pozo
• Diseño adecuado cambios de completación por efectos energéticos
• Instalación de sensores de fondo y superficie
• Completaciones inteligentes
Revision de ventana operacional por los esfuerzos geomecánicos e
hidráulicos que se someterá el pozo
• Arenamiento por desequilibrio por drenaje superior al critico
• Precipitación de asfáltenos, parafinas y otros
• Irrupción prematura de agua y/o gas por drenaje superior al critico
Visualizar potenciales cambios a los que se someterá el pozo
• Re-entradas
• Levantamiento Artificial
• Estimulación
Predicción de la rutina de mantenimiento preventivo
• numero de intervenciones en el ciclo del pozo
• por requerimientos energéticos
• por requerimientos mecánicos

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA

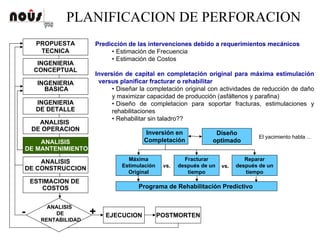

Predicción de las intervenciones debido a requerimientos mecánicos
• Estimación de Frecuencia
• Estimación de Costos
Inversión de capital en completación original para máxima estimulación
versus planificar fracturar o rehabilitar
• Diseñar la completación original con actividades de reducción de daño
y maximizar capacidad de producción (asfáltenos y parafina)
• Diseño de completacion para soportar fracturas, estimulaciones y
rehabilitaciones
• Rehabilitar sin taladro??
Inversión en
Completación
Máxima
Estimulación
Original
Fracturar
después de un
tiempo
Reparar
después de un
tiempo
Programa de Rehabilitación Predictivo
Diseño
optimado
El yacimiento habla ...
vs. vs.

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA
Revisión propuesta tecnica
Flujograma por actividad de operacion
Programación detallada por actividad con hitos aprobatorios por
comunidad de conocimiento
• Mudanza
• Sección superficial
• Sección Intermedia
• Sección Productora
• Completación y Entrega
Requerimientos de equipo y materiales y plan logístico
Estructura de recursos, competencias requeridas y roles
Estrategia de contratación y selección de servicios
Plan de seguridad, ambiente y salud

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DE
COSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA
Labor (Labor Propia, Labor Contratada, Asesoría)
Materiales y Equipos
• Revestidores Y Accesorios

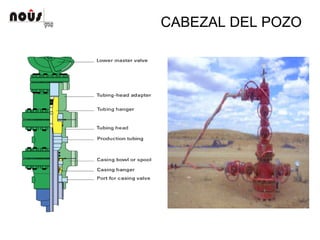

• Cabezal Del Pozo (Secciones A, B, C, D, E)
• Equipos De Completacion (Empacadura, Camisa, Sello...)
• Tuberia De Produccion
• Combustibles Y Lubricantes
• Otros Materiales Y Suministros
Servicios
• Transporte Propio, Transporte Alquilado
• Localizacion / Via Acceso / Reacondicionamiento
• (Desvestida-Movilizacion-Vestida) Taladro/Cabria
• Fluidos (Lodos), Cementación
• Mechas De Perforacion
• Direccional (Equipos, Servicios, Survey)
• Registros Electricos, Nucleos, Mud Logging
• Alquiler Equipos Perforacion / Completacion / Ra-Rc
• Tratamiento De Efluentes Liquidos Y Solidos
• Alquiler De Equipos De Control De Solidos, Equipos De Pesca
• Contrato De Taladro/Cabria
• Pruebas De Tuberia/Inspeccion

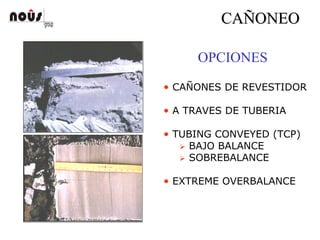

• Cañoneo (Casing Gun, Tcp, Trought Tub...)

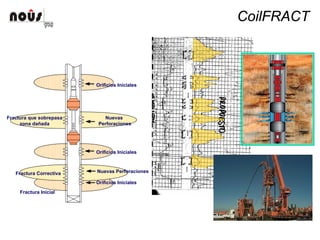

• Acidificacion / Fractura De Formacion
• Empaque Con Grava
• Otros Servicios Contratados, Daños A Terceros

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
ESTIMACION DEESTIMACION DE
COSTOSCOSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA

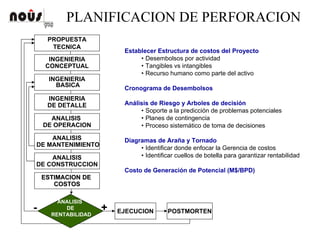

Establecer Estructura de costos del Proyecto
• Desembolsos por actividad
• Tangibles vs intangibles
• Recurso humano como parte del activo
Cronograma de Desembolsos
Análisis de Riesgo y Arboles de decisión
• Soporte a la predicción de problemas potenciales
• Planes de contingencia
• Proceso sistemático de toma de decisiones
Diagramas de Araña y Tornado
• Identificar donde enfocar la Gerencia de costos
• Identificar cuellos de botella para garantizar rentabilidad
Costo de Generación de Potencial (M$/BPD)

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
COSTOSCOSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA
Actividades previas a la mudanza
• Inicializar Pozo en DFW
• Ejecutar ordenes de servicio
• Revisar el plan
• Transportar materiales
Mudanza
• Acciones previas
• Mudar el equipo
• Vestir
Construir la sección superficial
• Perforar
• Revestir
• Cementar
• Instalar BOP
Construir las secciones intermedias
• Perforar
• Revestir
• Cementar
• Instalar BOP
Construir la sección de
producción
• Perforar
• Correr registro
• Bajar Camisa
• Cementar
• Realizar Prueba
Completar
• Acciones Previas
• Bajar Completación
0
2000
4000
6000
8000
10000
12000
14000
16000
18000
20000
0 100 200 300 400
Optimar Recursos
Reportar Eventos
Calidad del Activo

INGENIERIA
CONCEPTUAL
INGENIERIA
BASICA
INGENIERIA
DE DETALLE
ANALISIS
DE OPERACION
ANALISIS
DE MANTENIMIENTO
ANALISIS
DE CONSTRUCCION
COSTOSCOSTOS
ANALISIS
DE
RENTABILIDAD
PROPUESTA
TECNICA
Evaluar Postmorten de la Construcción del Pozo
Analisis de Estadísticas
• Tasas de Penetración
• Tiempos de Viaje, Juntas, Cementación
• Tiempo de Corrida (por tipo de completación)
Analizar Mejores Practicas, Lecciones, Fallas, Tiempo improductivo
• Durante las pruebas e inspecciones
• Durante la mudanza
• Construcción del Hoyo Superficial
• Construcción de los Hoyos Intermedios
• Construcción del Hoyo de Producción
• Durante la corrida de Registros y corte de núcleos
• Durante la corrida de Completación
Eficiencia de las compañías de servicio
Acordar niveles de reconocimiento
Registro postmorten

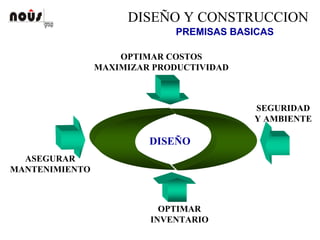

PREMISAS BASICAS
DISEÑO Y CONSTRUCCION
OPTIMAR COSTOS
MAXIMIZAR PRODUCTIVIDAD
DISEÑO
OPTIMAR
INVENTARIO
SEGURIDAD
Y AMBIENTE
ASEGURAR
MANTENIMIENTO

ELEMENTOS DE DISEÑO

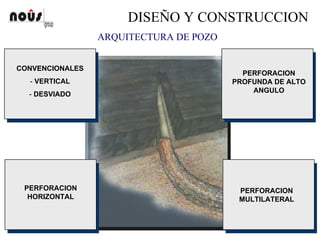

• ARQUITECTURA
• GEOMETRIA DE HOYO
• REVESTIDORES
• FLUIDOS DE CIRCULACION
• ELEMENTOS DE CONTROL
• SELECCIÓN DE MECHAS
• CEMENTACION
• PROCEDIMIENTOS ESPECIALES
• EVALUACION
• COMPLETACION

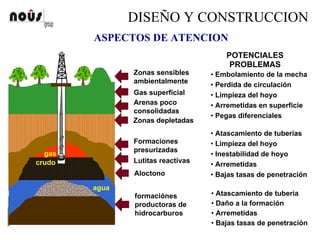

ASPECTOS DE ATENCION
formaciónes
productoras de
hidrocarburos
crudo
agua
gas
• Atascamiento de tuberías
• Limpieza del hoyo
• Inestabilidad de hoyo
• Arremetidas
• Bajas tasas de penetración
• Atascamiento de tubería
• Daño a la formación
• Arremetidas
• Bajas tasas de penetración
• Embolamiento de la mecha
• Perdida de circulación
• Limpieza del hoyo
• Arremetidas en superficie
• Pegas diferenciales
POTENCIALES
PROBLEMAS
Lutitas reactivas
Formaciones
presurizadas
Aloctono
Gas superficial
Zonas sensibles
ambientalmente
Arenas poco
consolidadas
Zonas depletadas

PROFUNDIDAD
COSTO
TIEMPO
LOCALIZACION MUDANZA.
HOYO
SUPERF.
HOYO
INTERM.
HOYO
PROD.
COMPLETACION
SEGUIMIENTO
Construcción del pozo: Proceso General

Planificación de Meta
La meta se fija a partir de la combinación de las mejores
practicas internacionales, por sección y lecciones
50 100 150 200
0
2000
4000
6000
8000
10000
12000
14000
16000
18000
Mudanza
Tiempo (días)
Promedio Mejor Meta Real
Mudanza 13.0 12 10 9
Hoyo Conductor 6.5 5 5 6
Hoyo Superficial 18.5 15 15 13
Hoyo Intermedio 76.0 43 40 30
Hoyo Producción 8 3/8” 68.0 44 23 22
Hoyo Producción 6 1/2” -- -- 24 21
Completación 8.0 8 8 9
TOTAL (días) 190 127 125 110
1
2
3
4
5
7
6
Hoyo Producción
5
Hoyo Intermedio
4
Hoyo Conductor
2
Completación
7
6
Hoyo Producción
3
Hoyo Superficial
1
Tiempo (dTiempo (díías)as)
Costo (MM$)Costo (MM$)
ProducciProduccióónn
(B/D)(B/D)
125
8.6
3000
MetaMeta
190
9.5
2770
PromedioPromedio
110
7.2
3000
RealReal
Ejemplo de pozo > 16500 pies

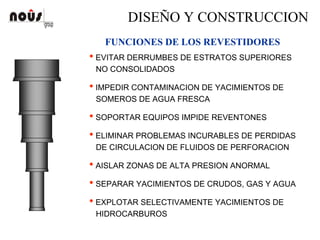

FUNCIONES DE LOS REVESTIDORES
• EVITAR DERRUMBES DE ESTRATOS SUPERIORES
NO CONSOLIDADOS
• IMPEDIR CONTAMINACION DE YACIMIENTOS DE
SOMEROS DE AGUA FRESCA
• SOPORTAR EQUIPOS IMPIDE REVENTONES
• ELIMINAR PROBLEMAS INCURABLES DE PERDIDAS
DE CIRCULACION DE FLUIDOS DE PERFORACION
• AISLAR ZONAS DE ALTA PRESION ANORMAL
• SEPARAR YACIMIENTOS DE CRUDOS, GAS Y AGUA
• EXPLOTAR SELECTIVAMENTE YACIMIENTOS DE
HIDROCARBUROS

FUNCIONES DE LOS REVESTIDORES
Conductor
• Instalación Diverter.
• Minimizar erosión de sedimentos superficiales debajo del taladro
Superficial
• Proteger arenas someras de agua dulce
• Apoyo primario del sistema de impide reventones
• Proporciona integridad a las arremetidas para perforar la siguiente etapa
Intermedio 1
• Aislar zonas presurizadas
Intermedio 2
• Aislar zonas presurizadas cuando existe diferencia de presión con
respecto a la zona anterior
Producción
•Aislar zona de producción

DISEÑO DE REVESTIDORES
• PRESIONES DE PORO
• GRADIENTES DE FRACTURA
• PERFILES DE TEMPERATURA
• ESQUEMAS ACTUALES DE
REVESTIMIENTO.
• GEOMECÁNICA DEL ÁREA
• COLUMNA ESTRATIGRÁFICA
• CONDICIONES DE PERFORACIÓN.
• PARÁMETROS DE PRODUCCIÓN
Revisión de las Profundidades de
Asentamiento de Revestidores.
• Selección de diámetros
• Calibración de casos de carga
Selección de Materiales,
Conexiones y
Espesores Requeridos
DISEÑO DE
REVESTIDORES

Peso equivalente de lodo
P.normalP.Anormal(Geopresión)
Gradiente
de fractura
Gradiente de fractura
menos margen de
arremetida
Densidad
del lodo
Gradiente de
presión de
poro
PROFUNDIDAD
PROFUNDIDAD TOTAL
Conductor
Superficial
Intermedio
Producción
Intermedio

REQUISITOS FUNCIONALES Colapso Estallido Dimensión
Pozo productor por flujo natural
Pozo con levantamiento artificial +
Conversión a inyector +
Candidato a fracturas /estimulaciones + +
Volumen a producir +
Completación (dual - sencillo) +
• CONDICIONES GEOLÓGICAS (Estructuras estratigráficas).
• GRADIENTE DE PRESIÓN DE PORO.
• GRADIENTE DE FRACTURA DE LA FORMACIÓN.
• GRADIENTE DE TEMPERATURA.
• PROFUNDIDAD DE ARENA(S) PRODUCTORA(S) (Tope y Base).
• PROFUNDIDAD DEL CONTACTO AGUA- PETROLEO.
• CARACTERIZACIÓN GEOMECÁNICA DEL ÁREA.
INFORMACIÓN GENERAL NECESARIA
+

UNIACOP

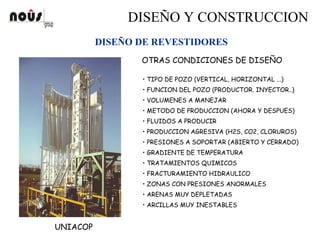

OTRAS CONDICIONES DE DISEÑO
• TIPO DE POZO (VERTICAL, HORIZONTAL ...)
• FUNCION DEL POZO (PRODUCTOR. INYECTOR..)
• VOLUMENES A MANEJAR
• METODO DE PRODUCCION (AHORA Y DESPUES)
• FLUIDOS A PRODUCIR
• PRODUCCION AGRESIVA (H2S, CO2, CLORUROS)
• PRESIONES A SOPORTAR (ABIERTO Y CERRADO)
• GRADIENTE DE TEMPERATURA
• TRATAMIENTOS QUIMICOS
• FRACTURAMIENTO HIDRAULICO
• ZONAS CON PRESIONES ANORMALES
• ARENAS MUY DEPLETADAS
• ARCILLAS MUY INESTABLES

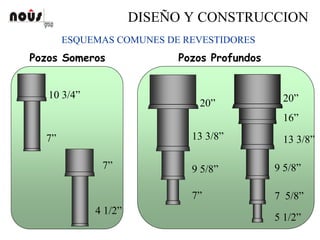

ESQUEMAS COMUNES DE REVESTIDORES
Pozos Profundos
20”
13 3/8”
9 5/8”
7”
20”
13 3/8”
9 5/8”
7 5/8”
5 1/2”
16”
Pozos Someros
10 3/4”
7”
7”
4 1/2”

FUNCIONES DE FLUIDOS DE PERFORACION
• ENFRIAR, LUBRICAR Y LIMPIAR LA MECHA
• ARRASTRAR CONTINUAMENTE HASTA
SUPERFICIE LOS RIPIOS CORTADOS
• MANTENER EN SUSPENSION LOS RIPIOS
EN CASO DE PARO DE CIRCULACION
• CONSTRUIR REVOQUE DELGADO, FLEXIBLE
E IMPERMEABLE
• CONTROLAR PRESIONES DE FORMACION
• MEJORAR REGISTROS DE POZOSCORTESIA DEL POZO ILUSTRADO

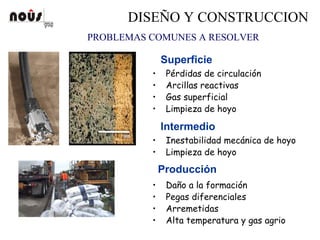

PROBLEMAS COMUNES A RESOLVER
• Pérdidas de circulación
• Arcillas reactivas
• Gas superficial
• Limpieza de hoyo
Superficie
• Inestabilidad mecánica de hoyo
• Limpieza de hoyo
Intermedio
• Pegas diferenciales
• Arremetidas
Producción
• Alta temperatura y gas agrio

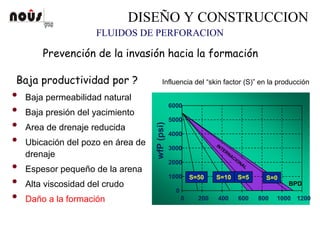

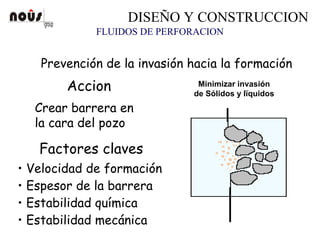

FLUIDOS DE PERFORACION
Prevención de la invasión hacia la formación
• Baja permeabilidad natural
• Baja presión del yacimiento
• Area de drenaje reducida
• Ubicación del pozo en área de
drenaje
• Espesor pequeño de la arena
• Alta viscosidad del crudo
Baja productividad por ?
0
1000
2000
3000
4000
5000
6000
0 200 400 600 800 1000 1200
S=10S=50
Influencia del “skin factor (S)” en la producción
wfP(psi)
INTERNACIONAL
S=5 S=0
BPD

Interacción fluido-fluido y roca-fluido
• Taponamiento físico
• Desestabilización de arcillas
• Migración de finos
• Cambio de mojabilidad
• Cambios de saturación
• Bloqueo por agua
• Tapon de emulsiones viscosas
• Precipitados orgánicos e inorgánicos
Tiposdedaños

Accion Minimizar invasión
de Sólidos y lïquidos
Crear barrera en
la cara del pozo
Factores claves
• Velocidad de formación
• Espesor de la barrera
• Estabilidad química
• Estabilidad mecánica

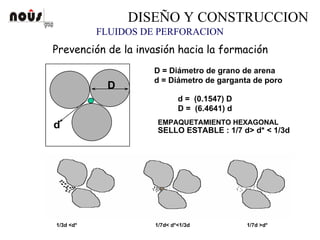

D = Diámetro de grano de arena
d = Diámetro de garganta de poro
D
d
d = (0.1547) D
D = (6.4641) d
EMPAQUETAMIENTO HEXAGONAL
SELLO ESTABLE : 1/7 d> d* < 1/3d
1/3d <d* 1/7d< d*<1/3d 1/7d >d*

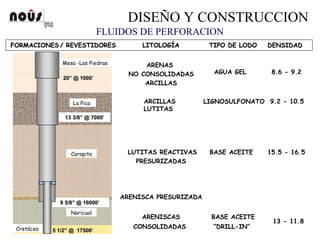

Naricual
Cretáceo
La Pica
Mesa -Las Piedras
Carapita
9 5/89 5/8”” @ 16000@ 16000’’
5 1/25 1/2”” @ 17500@ 17500’’
13 3/813 3/8”” @ 7000@ 7000’’
2020”” @ 1000@ 1000’’
AGUA GEL 8.6 - 9.2
ARENAS
NO CONSOLIDADAS
ARCILLAS
FORMACIONESFORMACIONES / REVESTIDORES/ REVESTIDORES TIPO DE LODOTIPO DE LODO DENSIDADDENSIDADLITOLOGLITOLOGÍÍAA
ARCILLAS
LUTITAS
9.2 - 10.5LIGNOSULFONATO
LUTITAS REACTIVAS
PRESURIZADAS
ARENISCA PRESURIZADA
BASE ACEITE 15.5 - 16.5
ARENISCAS
CONSOLIDADAS
BASE ACEITE
“DRILL-IN”
13 - 11.8

Tecnología de Pozos HorizontalesFLUIDOS DE PERFORACION

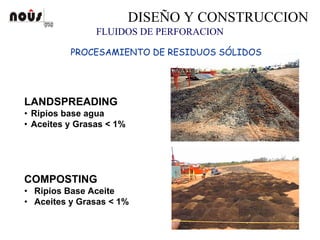

LANDSPREADING
• Ripios base agua
• Aceites y Grasas < 1%
PROCESAMIENTO DE RESIDUOS SÓLIDOS
COMPOSTING
• Ripios Base Aceite
• Aceites y Grasas < 1%

CEMENTACION DE POZO
DefiniciDefinicióónn
Colocación de un material
de cementación en la
región anular entre la
tubería de revestimiento y
hoyo.

OBJETIVOS
- Aislamiento de Zonas - Corrección de fallas y/ filtraciones
- Soporte y protección del revestidor - Abandonos y sidetracks
LODO
PREFLUJO
CEMENTO Buena adherenciaBuena adherencia
casingcasing -- cementocemento-- formaciformacióónn
• LIMPIAR EL HOYO
• HOMOGENEIZAR LAS PROPIEDADES DEL LODO
• EVITA EL CONTACTO DEL CEMENTO CON EL
LODO.
• REMOVER EL LODO GELIFICADO / REVOQUE
• ACONDICIONA LA SUPERFICIE DE LA FORMACION
Y LA TUBERIA
• LLENA EL ESPACIO ANULAR
• AISLA LAS FORMACIONES.
Proceso de Cementación
CEMENTACION DE POZO

Total cement Jobs ~ 56,000
Jobs offshore (20%) ~ 11,000
Jobs onshore (80%) ~ 45,000
Total Drilling Budget ~ $30 Billion
Cement Cost per Well ~ 6%
Total Cement Budget ~ $ 1.8 Billion
Cost of Squeezing Offshore ~ $ 150,000
Cost of Squeezing Onshore ~ $ 37,500
Failure Rate of Primary Jobs ~ 15%*
Total Cost of Squeezing to Operators ~ $ 500 Million
World Wide Cementing (1998)
““LA CALIDAD DE LA CEMENTACION ES MASLA CALIDAD DE LA CEMENTACION ES MAS
IMPORTANTE QUE EL COSTO DELIMPORTANTE QUE EL COSTO DEL
PROCESO.PROCESO.””
CEMENTACION DE POZO
* Survey Results of World Wide Cementing Experts

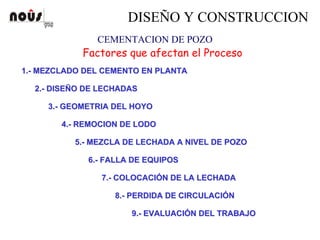

1.1.-- MEZCLADO DEL CEMENTO EN PLANTAMEZCLADO DEL CEMENTO EN PLANTA
2.2.-- DISEDISEÑÑO DE LECHADASO DE LECHADAS
3.3.-- GEOMETRIA DEL HOYOGEOMETRIA DEL HOYO
4.4.-- REMOCION DE LODOREMOCION DE LODO
5.5.-- MEZCLA DE LECHADA A NIVEL DE POZOMEZCLA DE LECHADA A NIVEL DE POZO
6.6.-- FALLA DE EQUIPOSFALLA DE EQUIPOS
7.7.-- COLOCACICOLOCACIÓÓN DE LA LECHADAN DE LA LECHADA
8.8.-- PERDIDA DE CIRCULACIPERDIDA DE CIRCULACIÓÓNN
9.9.-- EVALUACIEVALUACIÓÓN DEL TRABAJON DEL TRABAJO
Factores que afectan el Proceso
CEMENTACION DE POZO

ARQUITECTURA DE POZO
PERFORACION
HORIZONTAL
PERFORACION
MULTILATERAL
CONVENCIONALES
- VERTICAL
- DESVIADO
PERFORACION
PROFUNDA DE ALTO
ANGULO

TIPO DE POZO
SENCILLO MONOBORE SELECTIVO
• VERTICALES
• DESVIADOS
COMPLETACIONES
CONVENCIONALES
• SENCILLA
•MONOBORE
• SELECTIVA

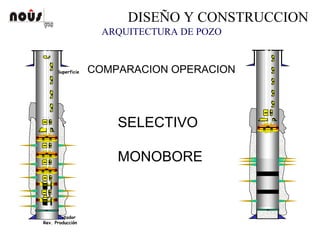

Cuello Flotador
Rev. Producción
Rev. Superficie COMPARACION OPERACION
SELECTIVO
MONOBORE

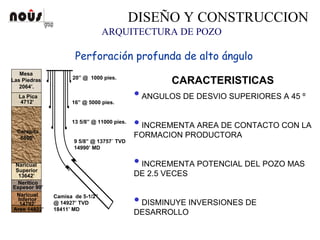

Perforación profunda de alto ángulo
Mesa
Las Piedras
2064’.
La Pica
4712’
Carapita
6800’
Naricual
Superior
13642’
Naricual
Inferior
14792’
Areo 14822’
Neritico
Espesor 90’
Camisa de 5-1/2”
@ 14927’ TVD
18411’ MD
20” @ 1000 pies.
16” @ 5000 pies.
13 5/8” @ 11000 pies.
9 5/8” @ 13757´ TVD
14990’ MD
CARACTERISTICAS
•ANGULOS DE DESVIO SUPERIORES A 45 º
•INCREMENTA AREA DE CONTACTO CON LA
FORMACION PRODUCTORA
•INCREMENTA POTENCIAL DEL POZO MAS
DE 2.5 VECES
•DISMINUYE INVERSIONES DE
DESARROLLO

PERFORACION HORIZONTAL
• REDUCE INVERSIONES DE DESARROLLO
• INCREMENTA PRODUCCION HASTA 7 VECES
• MAS BARRILES PRODUCIDOS / DIFERENCIAL DE PRESION
• RETARDA INTRUSION DE AGUA Y GAS
• REVITALIZA YACIMIENTOS MADUROS

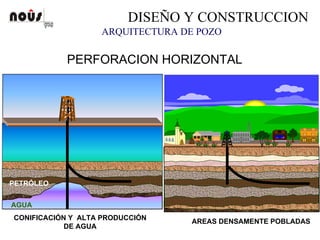

AREAS DENSAMENTE POBLADAS
CONIFICACIÓN Y ALTA PRODUCCIÓN
DE AGUA
PETRÓLEO
AGUA

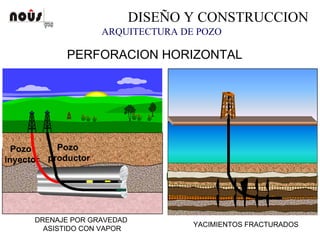

DRENAJE POR GRAVEDAD
ASISTIDO CON VAPOR
Pozo
inyector
Pozo
productor
YACIMIENTOS FRACTURADOS

Longitud y dirección del pozo?
•Realizar estudios sobre propiedades y
continuidad del yacimiento y simulaciones a
fin de determinar la longitud optima a
perforar
•Realizar estudios de permeabilidad vertical en
las diferentes direcciones
•Establecer dirección y ubicación de las
fracturas (pozos que deban interceptar
fracturas naturales)
•Realizar estudios de interferencia con pozos
existentes
0
0
C
u
m
G
a
s 500 ft
1000 ft
tiempo
p
r
o
d
u
c
c
i
ó
n
Longitud lateral
Pozos

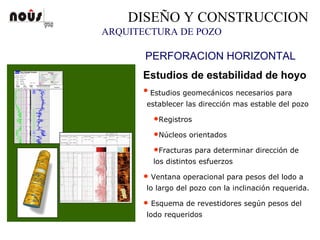

Estudios de estabilidad de hoyo
•Estudios geomecánicos necesarios para
establecer las dirección mas estable del pozo
•Registros
•Núcleos orientados
•Fracturas para determinar dirección de
los distintos esfuerzos
• Ventana operacional para pesos del lodo a
lo largo del pozo con la inclinación requerida.
• Esquema de revestidores según pesos del
lodo requeridos

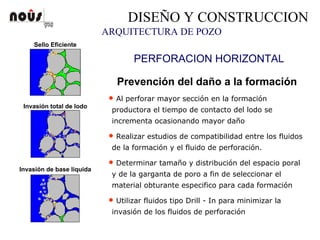

Prevención del daño a la formación
• Al perforar mayor sección en la formación
productora el tiempo de contacto del lodo se
incrementa ocasionando mayor daño
• Realizar estudios de compatibilidad entre los fluidos
de la formación y el fluido de perforación.
• Determinar tamaño y distribución del espacio poral
y de la garganta de poro a fin de seleccionar el
material obturante especifico para cada formación
• Utilizar fluidos tipo Drill - In para minimizar la
invasión de los fluidos de perforación
Sello Eficiente
Invasión total de lodo
Invasión de base líquida

Completación
•Considerar trabajos futuros (Work
over, estimulaciones fracturas, etc.)
•Emplear completaciones inteligentes
en pozos de alto potencial.
•Equipo de levantamiento acorde al
potencial del pozo.
Liner liso (cementado y cañoneado)
Liner ranurado, rejilla ranurada, rejilla
pre-empacada, rejilla filtrante de fibra, etc.
Empacaduras inflables

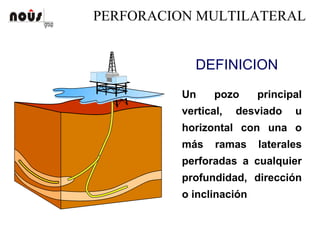

PERFORACION MULTILATERAL
DEFINICION
Un pozo principal
vertical, desviado u
horizontal con una o
más ramas laterales
perforadas a cualquier
profundidad, dirección
o inclinación

Reducir costos de desarrollos de campos maduros y/o
áreas ambientalmente sensibles mediante la sustitución
de varios pozos verticales u horizontales por uno
multilateral.
MAS DE 2000
MULTILATERALES
PERFORADOS
EN EL MUNDO
Esta tecnología de perforación es
muy común para perforar en
yacimientos de caliza que
observan alta porosidad
secundaria
OBJETIVO

ARQUITECTURA
MULTILATERAL TIPO TRI-LATERAL
VENEZUELA
1 POZOS
PRODUCCION PROMEDIO 2000 bpd

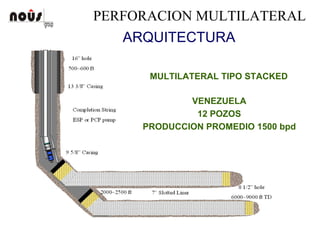

ARQUITECTURA
MULTILATERAL TIPO STACKED
VENEZUELA
12 POZOS

ARQUITECTURA
MULTILATERAL TIPO GULL WING
VENEZUELA
10 POZOS

ARQUITECTURA
MULTILATERAL TIPO FISHBONE
VENEZUELA
4 POZOS

ARQUITECTURA
GULL WING FISHBONE
STACKED FISHBONE

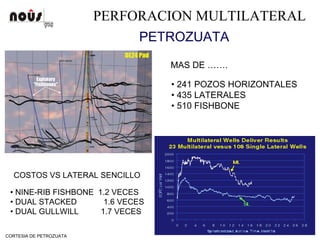

PETROZUATA
• 241 POZOS HORIZONTALES
• 435 LATERALES
• 510 FISHBONE
MAS DE …….
COSTOS VS LATERAL SENCILLO
• NINE-RIB FISHBONE 1.2 VECES
• DUAL STACKED 1.6 VECES
• DUAL GULLWILL 1.7 VECES
CORTESIA DE PETROZUATA

ARQUITECTURA
CLASIFICACION DE LOS POZOS MULTILATERALES
POR NIVELES
EN ORDEN INCREMENTAL
DE COMPLEJIDAD EN LA
UNION

1
2
3
4
5
6
1,000+
100+
33
11
7
3
Complejidad
FlexibilidaddeCompletacion
?
6
1
?
6
6S
Cantidad de Pozos Multilaterales - Marzo 1999
ARQUITECTURA

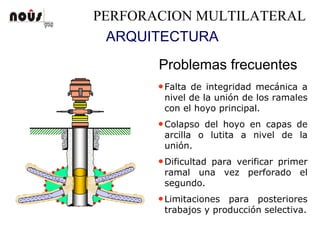

ARQUITECTURA
•Falta de integridad mecánica a
nivel de la unión de los ramales
con el hoyo principal.
•Colapso del hoyo en capas de
arcilla o lutita a nivel de la
unión.
•Dificultad para verificar primer
ramal una vez perforado el
segundo.
•Limitaciones para posteriores
trabajos y producción selectiva.
Problemas frecuentes

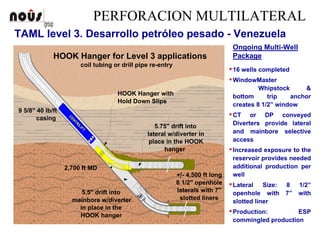

C
EN
TR
ILIFT
HOOK Hanger with
Hold Down Slips
+/- 4,500 ft long
8 1/2" openhole
laterals with 7"
slotted liners
2,700 ft MD
5.5" drift into
mainbore w/diverter
in place in the
HOOK hanger
5.75" drift into
lateral w/diverter in
place in the HOOK
hanger
9 5/8" 40 lb/ft
casing
HOOK Hanger for Level 3 applications
coil tubing or drill pipe re-entry
Ongoing Multi-Well
Package
16 wells completed
WindowMaster
Whipstock &
bottom trip anchor
creates 8 1/2” window
CT or DP conveyed
Diverters provide lateral
and mainbore selective
access
Increased exposure to the
reservoir provides needed
additional production per
well
Lateral Size: 8 1/2”
openhole with 7” with
slotted liner
Production: ESP
commingled production
TAML level 3. Desarrollo petróleo pesado - Venezuela

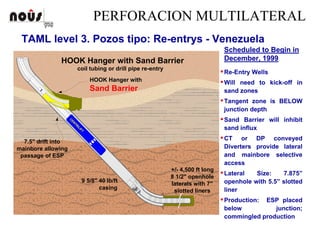

Scheduled to Begin in
December, 1999
Re-Entry Wells
Will need to kick-off in
sand zones
Tangent zone is BELOW
junction depth
Sand Barrier will inhibit
sand influx
CT or DP conveyed
Diverters provide lateral
and mainbore selective
access
Lateral Size: 7.875”
openhole with 5.5” slotted
liner
Production: ESP placed
below junction;
commingled production
HOOK Hanger with
Sand Barrier
+/- 4,500 ft long
8 1/2" openhole
laterals with 7"
slotted liners
7.5" drift into
mainbore allowing
passage of ESP
9 5/8" 40 lb/ft
casing
HOOK Hanger with Sand Barrier
coil tubing or drill pipe re-entryC
EN
TR
ILIFT
TAML level 3. Pozos tipo: Re-entrys - Venezuela

presiones de lodo y formación
bajo
balance
poro
fractura
Sobre
balance

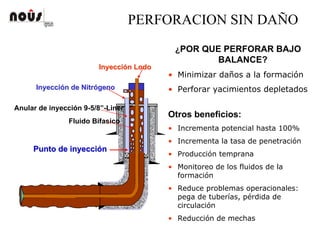

Perforación bajo y cerca del balance
Perforación Sobre Balance
(Overbalanced)
La presión ejercida por el fluido de
perforación es mayor a la presión de
formación, impidiendo el flujo del
pozo
Perforación Bajo Balance
(Underbalanced)
La presión ejercida por el fluido de
perforación es intencionalmente
mantenida por debajo de la presión
de poro del yacimiento, permitiendo
el flujo del pozo.
PERFORACION SIN DAÑO

Perforación bajo y cerca del balance
Punto de inyecciPunto de inyeccióónn
InyecciInyeccióón Lodon Lodo
InyecciInyeccióón de Nitrn de Nitróógenogeno
Anular de inyección 9-5/8”-Liner 7”
Fluido Bifasico
¿POR QUE PERFORAR BAJO
BALANCE?
• Minimizar daños a la formación
• Perforar yacimientos depletados
Otros beneficios:
• Incrementa potencial hasta 100%
• Incrementa la tasa de penetración
• Producción temprana
• Monitoreo de los fluidos de la
formación
• Reduce problemas operacionales:
pega de tuberías, pérdida de
circulación
• Reducción de mechas

• Desarrollo de yacimientos
agotados y con baja
productividad. Ejemplo: Tía
Juana, Tierra Oeste, Anaco,
etc.
• Desarrollo de yacimientos
fracturados: Barinas y el
Cretáceo

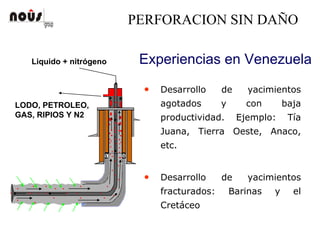

Liquido + nitrógeno
LODO, PETROLEO,
GAS, RIPIOS Y N2
Experiencias en Venezuela

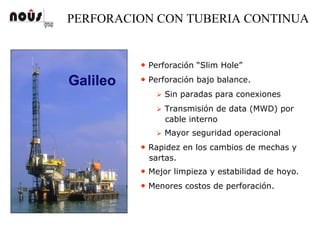

PERFORACION CON TUBERIA CONTINUA
Galileo
• Perforación “Slim Hole”
• Perforación bajo balance.
Sin paradas para conexiones
Transmisión de data (MWD) por
cable interno
Mayor seguridad operacional
• Rapidez en los cambios de mechas y
sartas.
• Mejor limpieza y estabilidad de hoyo.
• Menores costos de perforación.

TECNOLOGIA DE PUNTA
5 km
10
km
5 km
Pozos de sección extendida CARACTERISTICAS
Pozos con desplazamientos
superiores a 10 Kilómetros
Disminución en costos de
infraestructura.
Hoyos de largas secciones
permiten alcanzar objetivos
distantes.
Perforación de objetivos de
difícil acceso.
Bloque Aloctono
Complejidad poblacional
Canales de navegación
Restricciones ambientales

TECNOLOGIA DE PUNTA

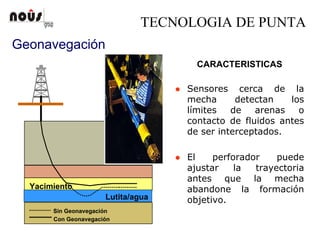

Geonavegación
Kick-Off Point
Build-Up Section
Target
End Of Build
Geometric Target
Yacimiento
Sin Geonavegación
Con Geonavegación
Lutita/agua
CARACTERISTICAS
Sensores cerca de la
mecha detectan los
límites de arenas o
contacto de fluidos antes
de ser interceptados.
El perforador puede
ajustar la trayectoria
antes que la mecha
abandone la formación
objetivo.

TECNOLOGIA DE PUNTA

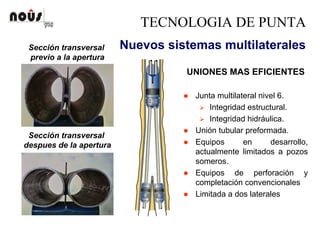

UNIONES MAS EFICIENTES
Junta multilateral nivel 6.
Integridad estructural.
Integridad hidráulica.
Unión tubular preformada.
Equipos en desarrollo,
actualmente limitados a pozos
someros.
Equipos de perforación y
completación convencionales
Limitada a dos laterales
Nuevos sistemas multilateralesSección transversal
previo a la apertura
Sección transversal
despues de la apertura

TECNOLOGIA DE PUNTA
MECHA
AMPLIADOR
MOTOR DE FONDO
ANCLAJE TORQUE
ANCLAJE AXIAL
HERRAMIENTA
DE CORRIDA
ZAPATA
REVESTIDO
R
Casing Drilling
PERFORACION CON TUBERIA
DE REVESTIDOR
No se requiere tubería de
perforación.
Cambio de la mecha mediante
equipo de guaya hasta 15 veces
más rápido que en perforación
convencional.
Menor tiempo de exposición del
hoyo perforado.
Tecnología en desarrollo.
Registros a hoyo entubado en
formaciones de interés.

TECNOLOGIA DE PUNTA

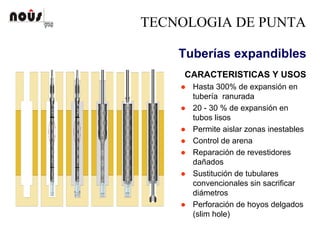

Tuberías expandibles
CARACTERISTICAS Y USOS
Hasta 300% de expansión en
tubería ranurada
20 - 30 % de expansión en
tubos lisos
Permite aislar zonas inestables
Control de arena
Reparación de revestidores
dañados
Sustitución de tubulares
convencionales sin sacrificar
diámetros
Perforación de hoyos delgados
(slim hole)

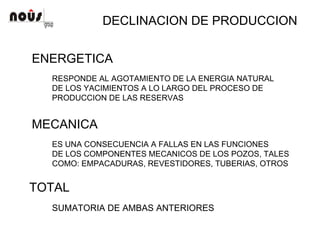

DECLINACION DE PRODUCCION
ENERGETICA
RESPONDE AL AGOTAMIENTO DE LA ENERGIA NATURAL
DE LOS YACIMIENTOS A LO LARGO DEL PROCESO DE
PRODUCCION DE LAS RESERVAS
MECANICA
ES UNA CONSECUENCIA A FALLAS EN LAS FUNCIONES
DE LOS COMPONENTES MECANICOS DE LOS POZOS, TALES
COMO: EMPACADURAS, REVESTIDORES, TUBERIAS, OTROS
TOTAL
SUMATORIA DE AMBAS ANTERIORES

ACTIVIDADES COMUNESACTIVIDADES COMUNES
Control de pozos
Pesca / Limpieza
Registro
Hueco Entubado
Control de fluidos
indeseables
Terminación
mecánica
Evaluación de
formación
Control de arena
EstimulaciónCañoneo

EQUIPOS DE TRABAJO
SNUBBING UNIT CHIVO - CABRIA

EQUIPOS DE TRABAJO
UNIDADES DE COILED TUBING

EQUIPOS DE TRABAJO

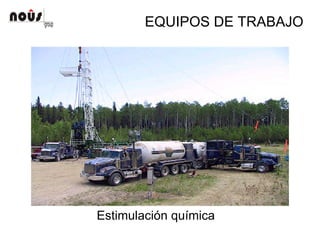

Estimulación química

EQUIPOS DE TRABAJO
FRACTURAMIENTO HIDRAULICO

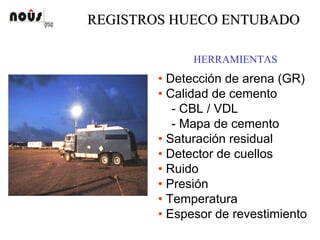

REGISTROS HUECO ENTUBADOREGISTROS HUECO ENTUBADO
HERRAMIENTAS
• Detección de arena (GR)
• Calidad de cemento
- CBL / VDL
- Mapa de cemento
• Saturación residual
• Detector de cuellos
• Ruido
• Presión
• Temperatura
• Espesor de revestimiento

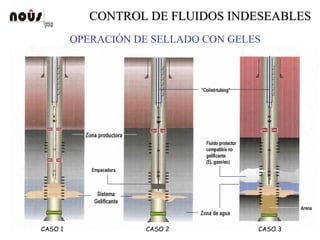

CONTROL DE FLUIDOS INDESEABLESCONTROL DE FLUIDOS INDESEABLES
OPERACIÓN DE SELLADO CON GELES
CASO 1 CASO 2 CASO 3

PESCA DE EQUIPO DEPESCA DE EQUIPO DE
COMPLETACION / LIMPIEZACOMPLETACION / LIMPIEZA
OPERACION
RECUPERAR PARCIAL O TOTALMENTE
EQUIPOS DE COMPLETACION DE UN
POZO PRODUCTOR O INYECTOR
COMPLEJIDADES
• COMPLETACIONES COMPLEJAS
• ARENA Y/O ASFALTENOS
• GUAYA, HERRAMIENTAS, OTROS
• FLUIDOS DE COMPLETACION
• INFORMACION DEFICIENTE
ÉXITO DE LA PESCA
DEPENDE EN GRAN
MEDIDA DE LA PERICIA
DEL OPERADOR

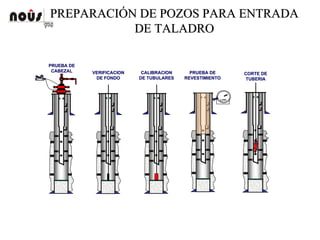

PREPARACIPREPARACIÓÓN DE POZOS PARA ENTRADAN DE POZOS PARA ENTRADA
DE TALADRODE TALADRO
PRUEBA DEPRUEBA DE
CABEZALCABEZAL CALIBRACIONCALIBRACION
DE TUBULARES
PRUEBA DEPRUEBA DE
REVESTIMIENTO
VERIFICACIONVERIFICACION
DE FONDO
CORTE DECORTE DE
TUBERIATUBERIADE TUBULARES REVESTIMIENTODE FONDO
LPPCLPPC

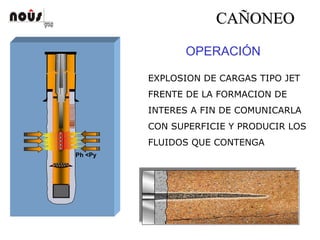

CACAÑÑONEOONEO
OPERACIÓN
Ph <Py
EXPLOSION DE CARGAS TIPO JET
FRENTE DE LA FORMACION DE
INTERES A FIN DE COMUNICARLA
CON SUPERFICIE Y PRODUCIR LOS
FLUIDOS QUE CONTENGA

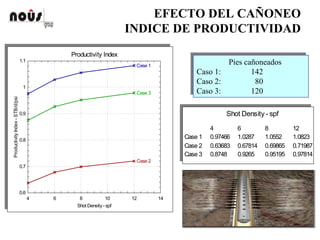

EFECTO DEL CAÑONEO
INDICE DE PRODUCTIVIDAD
4 6 8 10 12 14
0.6
0.7
0.8
0.9
1
1.1
Shot Density- spf
ProductivityIndex-STB/d/psi
Productivity Index
Case 1
Case 2
Case 3
Pies cañoneados
Caso 1: 142
Caso 2: 80
Caso 3: 120
Pies cañoneados
Caso 1: 142
Caso 2: 80
Caso 3: 120
Shot Density- spf
4 6 8 12
Case 1 0.97466 1.0287 1.0552 1.0823
Case 2 0.63683 0.67814 0.69865 0.71987
Case 3 0.8748 0.9265 0.95195 0.97814

CACAÑÑONEOONEO
OPCIONES
• CAÑONES DE REVESTIDOR
• A TRAVES DE TUBERIA
• TUBING CONVEYED (TCP)
BAJO BALANCE
SOBREBALANCE
• EXTREME OVERBALANCE

ESTIMULACIESTIMULACIÓÓNN
OPERACION
RESTAURAR TOTAL O PARCIALMENTE
LA PRODUCTIVIDAD DE ZONA DAÑADA
OPCIONES
• LAVADO DE PERFORACIONES
• ESTIMULACION MATRICIAL
• ACIDO
• SOLVENTES
• OTROS
• FRACTURAMIENTO
• HIDRAULICO CON EMPAQUE
• SELECTIVO (COILFRACT)
• OTROS

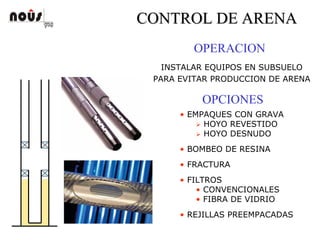

CONTROL DE ARENACONTROL DE ARENA
OPERACION
INSTALAR EQUIPOS EN SUBSUELO
PARA EVITAR PRODUCCION DE ARENA
OPCIONES
• EMPAQUES CON GRAVA
HOYO REVESTIDO
HOYO DESNUDO
• BOMBEO DE RESINA
• FRACTURA
• FILTROS
• CONVENCIONALES
• FIBRA DE VIDRIO
• REJILLAS PREEMPACADAS

• DST
- Con taladro
- Sin taladro
• Cambio de fluido (N2)
• Achique
EVALUACIEVALUACIÓÓN DE FORMACIN DE FORMACIÓÓNN
Nitrógeno
PETROLEO,
GAS, Y N2
OPERACION
INDUCIR A PRODUCCIÓN UN POZO
PARA EVALUAR SU CAPACIDAD DE
FLUJO Y TIPO DE FLUIDOS
'
OPCIONES

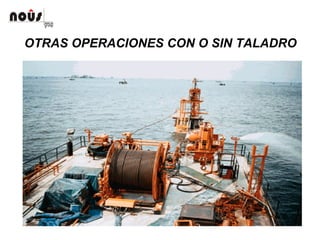

OTRAS OPERACIONES CON O SIN TALADRO

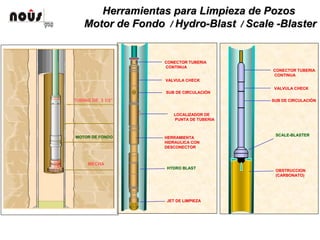

Herramientas para Limpieza de PozosHerramientas para Limpieza de Pozos
Motor de FondoMotor de Fondo // HydroHydro--BlastBlast // ScaleScale --BlasterBlaster
CONECTOR TUBERIACONECTOR TUBERIA
CONTINUACONTINUA
VALVULA CHECKVALVULA CHECK
SUB DE CIRCULACISUB DE CIRCULACIÓÓNN
LOCALIZADOR DELOCALIZADOR DE
PUNTA DE TUBERIAPUNTA DE TUBERIA
HERRAMIENTAHERRAMIENTA
HIDRAULICA CONHIDRAULICA CON
DESCONECTORDESCONECTOR
HYDRO BLASTHYDRO BLAST
JET DE LIMPIEZAJET DE LIMPIEZA
TUBING DE 3 1/2”
MOTOR DE FONDO
MECHA
CONECTOR TUBERIACONECTOR TUBERIA
CONTINUACONTINUA
VALVULA CHECKVALVULA CHECK
SUB DE CIRCULACISUB DE CIRCULACIÓÓNN
SCALESCALE--BLASTERBLASTER
OBSTRUCCIONOBSTRUCCION
(CARBONATO)(CARBONATO)

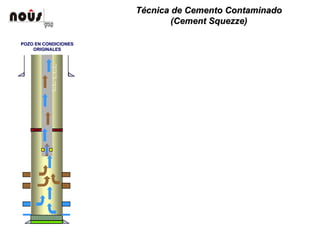

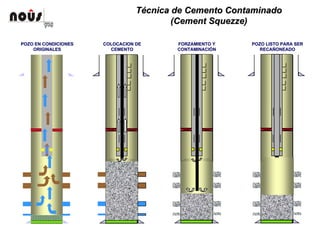

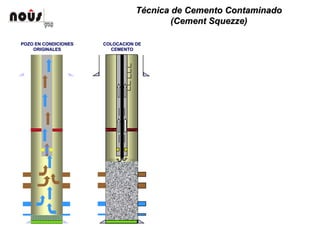

TTéécnica de Cemento Contaminadocnica de Cemento Contaminado
((CementCement SquezzeSquezze))
POZO EN CONDICIONESPOZO EN CONDICIONES
ORIGINALESORIGINALES

COLOCACION DECOLOCACION DE
CEMENTO
ORIGINALESORIGINALES CEMENTO

FORZAMIENTO YFORZAMIENTO Y
CONTAMINACICONTAMINACIÓÓN
CEMENTOCEMENTO
ORIGINALESORIGINALES N

POZO LISTO PARA SERPOZO LISTO PARA SER
RECARECAÑÑONEADO
FORZAMIENTO YFORZAMIENTO Y
CONTAMINACICONTAMINACIÓÓNN
CEMENTOCEMENTO
ORIGINALESORIGINALES ONEADO

TECNOLOGIA EN HERRAMIENTASTECNOLOGIA EN HERRAMIENTAS
PARA COLOCAR CEMENTO APARA COLOCAR CEMENTO A
TRAVES DE TUBERIATRAVES DE TUBERIA
USO DE DUMP BAILERUSO DE DUMP BAILER
CON PISTONCON PISTON
Guaya Eléctrica

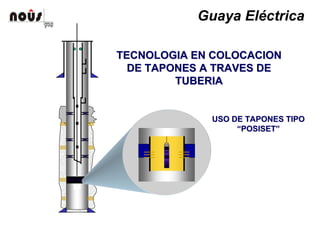

TECNOLOGIA EN COLOCACIONTECNOLOGIA EN COLOCACION
DE TAPONES A TRAVES DEDE TAPONES A TRAVES DE
TUBERIATUBERIA
USO DE TAPONES TIPOUSO DE TAPONES TIPO
““POSISETPOSISET””
Guaya Eléctrica

Uso de arena
resinada
UsoUso de arenade arena
resinadaresinada

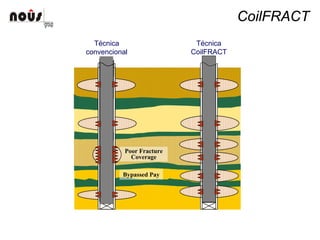

CoilFRACT
Orificios Iniciales
Orificios Iniciales
Fractura Inicial
Fractura Correctiva
Orificios Iniciales
Nuevas Perforaciones
Nuevas
Perforaciones
Fractura que sobrepasa
zona dañada

CoilFRACT
Poor Fracture
Coverage
Bypassed Pay
Técnica
convencional
Técnica
CoilFRACT

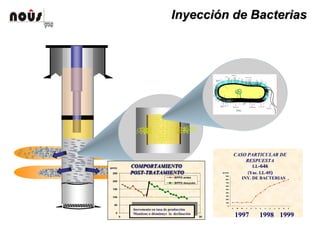

InyecciInyeccióónn dede BacteriasBacterias
CASO PARTICULAR DE
RESPUESTA
LLLL--646646
((YacYac. LL. LL--0505))
0
100
200
300
400
500
600
700
800
900
E M M J S N F A J A O D F
BNPD
1997 1998 1999
INY. DE BACTERIAS
0
50
100
150
200
250
0 5 10 15 20 25 30Meses
BPPD
BPPD antes
BPPD después
Incremento en tasa de producción
Mantiene o disminuye la declinaciónIncremento en tasa de producción
Mantiene o disminuye la declinación
COMPORTAMIENTO
POST-TRATAMIENTO
COMPORTAMIENTOCOMPORTAMIENTO
POSTPOST--TRATAMIENTOTRATAMIENTO

Fundamentos de exploracion y produccion

Más contenido relacionado

La actualidad más candente

Similar a Fundamentos de exploracion y produccion

Más de Magnus Fernandez

Último

Fundamentos de exploracion y produccion
