Este documento proporciona instrucciones para el desmontaje y montaje del fusil HK calibre 5.56. Explica los pasos previos al desmontaje, las piezas que se desmontan en cada escalón, incluyendo la culata, el conjunto del cañón y la caja de mecanismos, el cargador y el conjunto recuperador. También resume las características y datos técnicos del fusil.

1. FUSIL HK calibre 33e
INTEGRANTES: MARO-IM BAJANA RODRIGUEZ ANDRES
MARO-IM CAMPUZANO CAICEDO FREDDY

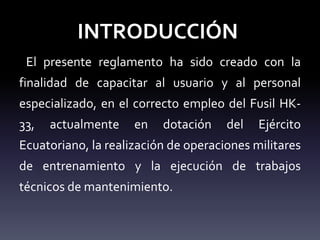

2. INTRODUCCIÓN
El presente reglamento ha sido creado con la
finalidad de capacitar al usuario y al personal
especializado, en el correcto empleo del Fusil HK-
33, actualmente en dotación del Ejército
Ecuatoriano, la realización de operaciones militares
de entrenamiento y la ejecución de trabajos
técnicos de mantenimiento.

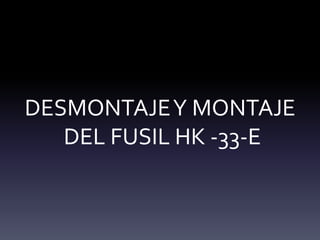

3. DESMONTAJEY MONTAJE
DEL FUSIL HK -33-E

4. PASOS PREVIOS AL
DESMONTAJE
• Colocar el seguro mecánico en “Cero”;
• Sacar el cargador presionando la palanca de retención;
• Accionando la barra de maniobra se lleva los mecanismos
hacia atrás y se los mantiene en esa posición, sujetándolos en
la escotadura del tubo guía;
• Inspeccionar la recámara, con la vista y el tacto, que no haya
cartuchos; y,
• Llevar los mecanismos hacia delante liberando la barra de
maniobra de la escotadura.

5. PIEZAS QUE SE DESMONTA EN EL I
ESCALÓN
• Cargador
• Pasador de sujeción de la culata
• Culata plegable;
• Varilla y resorte recuperador;
• Porta cierre;
• Cierre;
• Porta percutor;
• Resorte del percutor;
• Percutor;
• Pasador de la empuñadura;
• Empuñadura;
• Pasador del guardamanos;
• Guardamanos; y,
• Tubo cañón y cajón de los
mecanismos.

6. PIEZAS DEL FUSIL

7. PIEZAS QUE SE DESMONTA
DEL APAGALLAMAS
Apaga llamas;
Anillo de muelle; y,
Tubo cañón:

8. PIEZAS QUE SE DESMONTAN DEL
CARGADOR
• Cuerpo del cargador;
• Tapa del fondo
del cargador;
• Chapa de seguridad y
sujeción;
• Resorte del elevador; y,
• Elevador.

9. PIEZAS QUE SE DESMONTA DEL
CONJUNTO RECUPERADOR
• Pasadores
remachados
• Pernos topes del
resorte recuperador
• Anillos de apoyo
• Resorte recuperador
• Varilla y guía del
resorte recuperador.

10. FUSIL DE ASALTO
DE 5,56 mm
H&K 33 E

11. SUMARIO
• OBJETIVO
• GENERALIDADES
• CARACTERÍSTICAS
• DATOS TÉCNICOS
• NOMENCLATURA
• DESMONTAJE Y MONTAJE

12. OBJETIVO
• PROPORCIONAR AL ASPT EL
CONOCIMIENTO DE LAS DIFERENTES
ARMAS LIVIANAS. A TRAVÉZ DE LA
EXPOSICIÓN VERBAL Y
MANIPULACIÓN, A FIN DE QUE
PUEDAN DISTINGUIR EL ARMA POR
SUS DIFERENTES CARACTERÍSTICAS Y
CAPACIDADES.

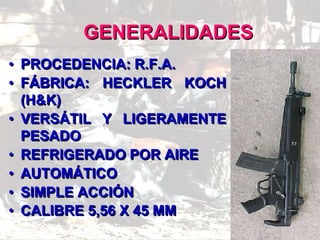

13. GENERALIDADES
• PROCEDENCIA: R.F.A.
• FÁBRICA: HECKLER KOCH
(H&K)
• VERSÁTIL Y LIGERAMENTE
PESADO
• REFRIGERADO POR AIRE
• AUTOMÁTICO
• SIMPLE ACCIÓN
• CALIBRE 5,56 X 45 MM

14. • CARGADORES DE 25, 30 Y 40
CARTUCHOS
• CARGADO POR BARRA
ALIMENTADORA
• MIRAS DE HIERRO, CON OPCIÓN DE
UTILIZAR OTROS MEDIOS ÓPTICOS Y
DE LUZ
GENERALIDADES

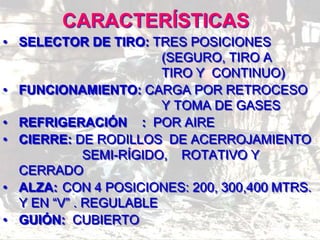

15. CARACTERÍSTICAS
• SELECTOR DE TIRO: TRES POSICIONES
(SEGURO, TIRO A
TIRO Y CONTINUO)
• FUNCIONAMIENTO: CARGA POR RETROCESO
Y TOMA DE GASES
• REFRIGERACIÓN : POR AIRE
• CIERRE: DE RODILLOS DE ACERROJAMIENTO
SEMI-RÍGIDO, ROTATIVO Y
CERRADO
• ALZA: CON 4 POSICIONES: 200, 300,400 MTRS.
Y EN “V” . REGULABLE
• GUIÓN: CUBIERTO

16. • PESO DEL ARMA SIN CARGADOR:
3,65 KG. (RETRACTIL) Y 4,00 KG. (RIGIDA)
• LONGITUD:
920 MM (RETRACTIL) Y 935 MM (RIGIDA)
• ALCANCE PRÁCTICO:
550 MTRS.
• CADENCIA DE TIRO :
750 DISPAROS POR MINUTO
DATOS TÉCNICOS

17. NOMENCLATURA
1. POSTE, GUIÓN O MIRA
DELANTERA CUBIERTA
2. TROMPETILLA CON
ROMPELLAMAS
3. GUARDAMANO CON
ALOJAMIENTO PARA BÍPODE Y
LANZAGRANADAS
4. CARGADOR
5. RABILLO DEL DISPARADOR Y
GUARDAMONTE
6. PISTOLETE
7. CULATA
8. BARRA DE MANIOBRAS
9. ARGOLLA DE SUJECIÓN DEL
PORTAFUSIL (3)
10. SELECTOR DE TIRO MÚLTIPLE
11. ALZA
12. PIGÜELOS DE DESMONTAJE (3)

18. DESMONTAJE Y MONTAJE
CULATA
RETRÁCTIL
CONJUNTO DEL
CAÑÓN Y CAJA
DE LOS
MECANISMOS:
• Tubo cañón
• Miras
• Guardamano
• Barra de
maniobras
• Caja de los
mecanismos
CONJUNTO DEL PISTOLETE:
• Selector de tiro
• Rabillo del disparador
• Guardamonte
CIERRE
Y PORTA
CIERRE
RESORTE
RECUPERADOR
Y VARILLA GUÍA
CARGADOR
PASADORES
