1. LECTURA DE CARTAS
NIVEL 1
INTEGRANTES: MARO-IM PALACIOS BOHORQUEZ CHRISTHIAN
MARO-IM PERALTA CÁRDENAS SALOMÓN

2. 2

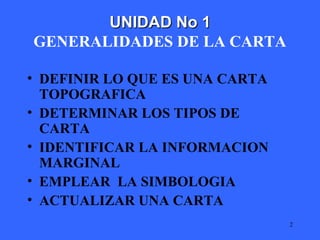

UNIDAD No 1UNIDAD No 1
GENERALIDADES DE LA CARTA
• DEFINIR LO QUE ES UNA CARTA
TOPOGRAFICA
• DETERMINAR LOS TIPOS DE
CARTA
• IDENTIFICAR LA INFORMACION
MARGINAL
• EMPLEAR LA SIMBOLOGIA
• ACTUALIZAR UNA CARTA

3. 3

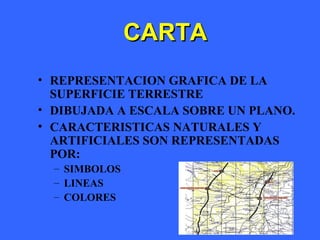

CARTACARTA
• REPRESENTACION GRAFICA DE LA
SUPERFICIE TERRESTRE
• DIBUJADA A ESCALA SOBRE UN PLANO.
• CARACTERISTICAS NATURALES Y
ARTIFICIALES SON REPRESENTADAS
POR:
– SIMBOLOS
– LINEAS
– COLORES

4. 4

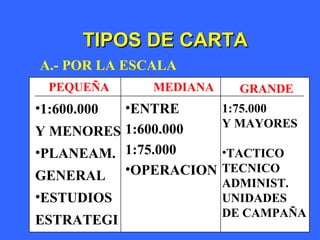

TIPOS DE CARTATIPOS DE CARTA
PEQUEÑA MEDIANA GRANDE
•1:600.000
Y MENORES
•PLANEAM.
GENERAL
•ESTUDIOS
ESTRATEGI
•ENTRE
1:600.000
1:75.000
•OPERACION
1:75.000
Y MAYORES
•TACTICO
TECNICO
ADMINIST.
UNIDADES
DE CAMPAÑA
A.- POR LA ESCALA

5. 5
B.- POR EL TIPOB.- POR EL TIPO
•CARTA PLANIMETRICA
•CARTA TOPOGRAFICA
•CARTA PLASTICA DE RELIEVE
•FOTOCARTA
•FOTOGRAFIA PLASTICA DE RELIEVE
•FOTOMOSAICO
•CARTA DE CIUDAD
•CARTAS ESPECIALES
•MODELO DEL TERRENO

6. 6

7. 7

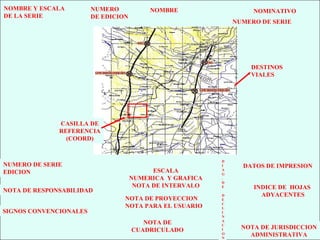

NOMBRE NOMINATIVO
NUMERO DE SERIE
NOMBRE Y ESCALA
DE LA SERIE
NUMERO
DE EDICION
INDICE DE HOJAS
ADYACENTES
ESCALA
NUMERICA Y GRAFICA
NOTA DE INTERVALO
NOTA DE PROYECCION
NOTA PARA EL USUARIO
NOTA DE
CUADRICULADO
NOTA DE RESPONSABILIDAD
NUMERO DE SERIE
EDICION
SIGNOS CONVENCIONALES
D
I
A
G
.
D
E
D
E
C
L
I
N
A
C
I
O
N
DATOS DE IMPRESION
NOTA DE JURISDICCION
ADMINISTRATIVA
DESTINOS
VIALES
CASILLA DE
REFERENCIA
(COORD)

8. 8
NOMBRE DE LA CARTA:
Característica cultural o geográfica sobresaliente
o población mas importante. Centro superior.
INFORMACION MARGINAL

9. 9
NOMINATIVO DE LA CARTA:
Siglas que identifican a cada carta según la escala
de acuerdo a la serie de cada país “Ley de Mapa
indice”. Superior derecho.

10. 10

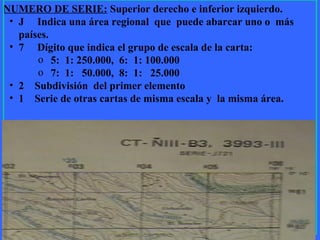

NUMERO DE SERIE: Superior derecho e inferior izquierdo.
• J Indica una área regional que puede abarcar uno o más
países.
• 7 Dígito que indica el grupo de escala de la carta:
o 5: 1: 250.000, 6: 1: 100.000
o 7: 1: 50.000, 8: 1: 25.000
• 2 Subdivisión del primer elemento
• 1 Serie de otras cartas de misma escala y la misma área.

11. 11

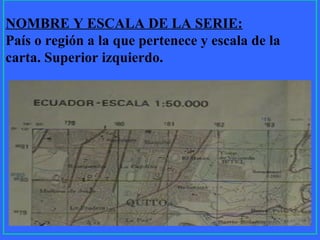

NOMBRE Y ESCALA DE LA SERIE:
País o región a la que pertenece y escala de la
carta. Superior izquierdo.

12. 12

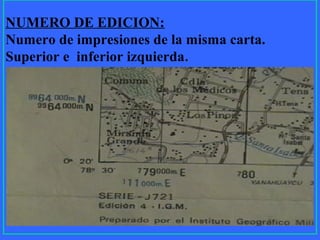

NUMERO DE EDICION:
Numero de impresiones de la misma carta.
Superior e inferior izquierda.

13. 13

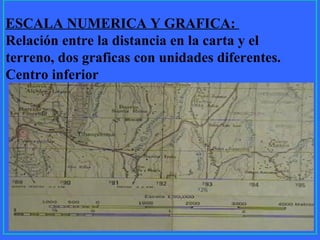

ESCALA NUMERICA Y GRAFICA:
Relación entre la distancia en la carta y el
terreno, dos graficas con unidades diferentes.
Centro inferior

14. 14

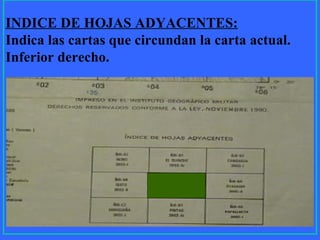

INDICE DE HOJAS ADYACENTES:
Indica las cartas que circundan la carta actual.
Inferior derecho.

15. 15
NOTA DE PROYECCION:
Método de proyección usado para representar el
área de la carta. Centro inferior
NOTA DE CUADRICULADO:
Sistema de cuadriculado, intervalo entre línea de
cuadriculado y numero de dígitos omitidos a la
línea de cuadricula. Centro inferior

16. 16

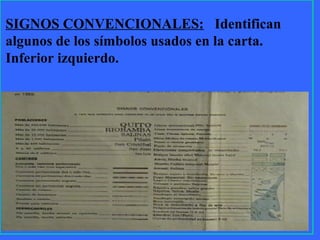

SIGNOS CONVENCIONALES: Identifican
algunos de los símbolos usados en la carta.
Inferior izquierdo.

17. 17
DIAGRAMA DE DECLINACION: Indica la
relación entre el Norte verdadero, de cuadricula
y magnético. Inferior derecha

18. 18

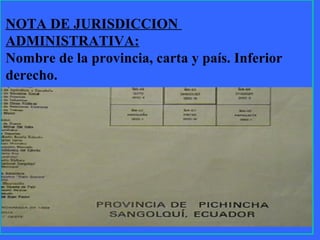

NOTA DE JURISDICCION
ADMINISTRATIVA:
Nombre de la provincia, carta y país. Inferior
derecho.

19. 19

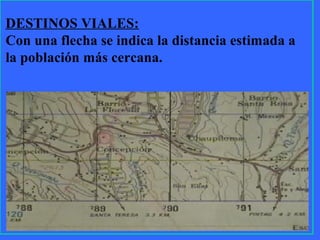

DESTINOS VIALES:
Con una flecha se indica la distancia estimada a
la población más cercana.

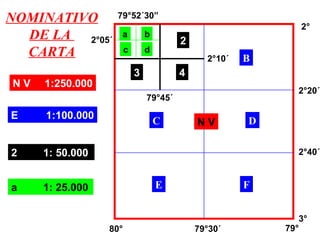

20. N V
B
D
F
C
E
2
43
a b
c d
2°
2°20´
2°40´
3°
80° 79°30´ 79°
79°45´
2°10´
2°05´
79°52´30”
N V 1:250.000
E 1:100.000
2 1: 50.000
a 1: 25.000
NOMINATIVO
DE LA
CARTA

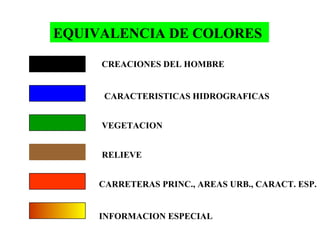

21. EQUIVALENCIA DE COLORES
CREACIONES DEL HOMBRE
CARACTERISTICAS HIDROGRAFICAS
VEGETACION
RELIEVE
CARRETERAS PRINC., AREAS URB., CARACT. ESP.
INFORMACION ESPECIAL

22. 22

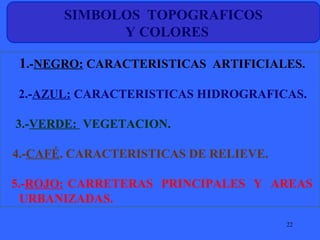

1.-NEGRO: CARACTERISTICAS ARTIFICIALES.
2.-AZUL: CARACTERISTICAS HIDROGRAFICAS.
3.-VERDE: VEGETACION.
4.-CAFÉ. CARACTERISTICAS DE RELIEVE.
5.-ROJO: CARRETERAS PRINCIPALES Y AREAS
URBANIZADAS.
SIMBOLOS TOPOGRAFICOS
Y COLORES

23. 23

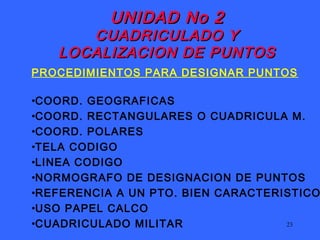

UNIDAD No 2UNIDAD No 2
CUADRICULADO YCUADRICULADO Y
LOCALIZACION DE PUNTOSLOCALIZACION DE PUNTOS
PROCEDIMIENTOS PARA DESIGNAR PUNTOS
•COORD. GEOGRAFICAS
•COORD. RECTANGULARES O CUADRICULA M.
•COORD. POLARES
•TELA CODIGO
•LINEA CODIGO
•NORMOGRAFO DE DESIGNACION DE PUNTOS
•REFERENCIA A UN PTO. BIEN CARACTERISTICO
•USO PAPEL CALCO
•CUADRICULADO MILITAR

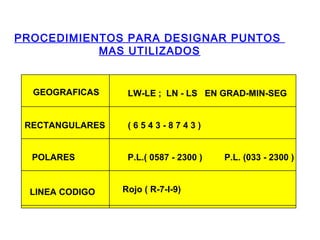

24. GEOGRAFICAS LW-LE ; LN - LS EN GRAD-MIN-SEG
RECTANGULARES ( 6 5 4 3 - 8 7 4 3 )
POLARES P.L.( 0587 - 2300 ) P.L. (033 - 2300 )
LINEA CODIGO Rojo ( R-7-I-9)
PROCEDIMIENTOS PARA DESIGNAR PUNTOS
MAS UTILIZADOS

25. 25

26. COORDENADAS GEOGRAFICAS
LATITUD NORTE SUR LN LS
LONGITUD ESTE OESTE LE LW (LO)
GRADOS ° MINUTOS ´ SEGUNDOS ´´

27. 27

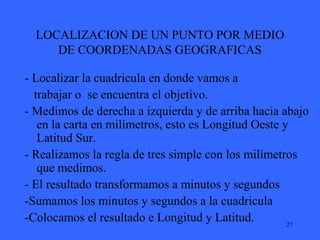

LOCALIZACION DE UN PUNTO POR MEDIO
DE COORDENADAS GEOGRAFICAS
- Localizar la cuadricula en donde vamos a
trabajar o se encuentra el objetivo.
- Medimos de derecha a izquierda y de arriba hacia abajo
en la carta en milímetros, esto es Longitud Oeste y
Latitud Sur.
- Realizamos la regla de tres simple con los milímetros
que medimos.
- El resultado transformamos a minutos y segundos
-Sumamos los minutos y segundos a la cuadricula
-Colocamos el resultado e Longitud y Latitud.

28. 28
LINEAS
FIDUCIARIAS

29. 29

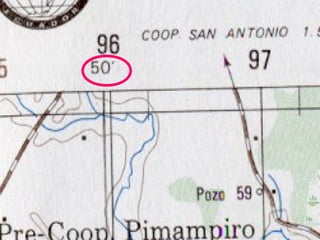

30. 30

31. 31

32. 32
EJEMPLO:
MEDIANTE COORDENADAS GEOGRAFICAS INDIQUE
DONDE SE ENCUENTRA LA ESCUELA
RIO CHINGUAL (01-59)

33. 33
185 m m = 5 minutos o 300 segundos

34. 34

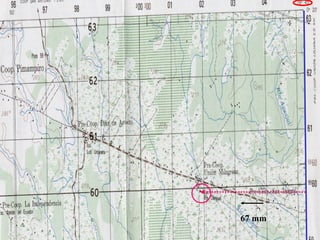

67 mm

35. 35

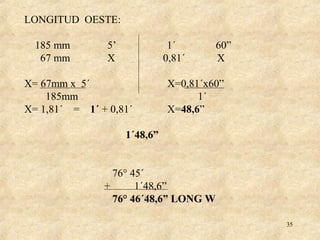

LONGITUD OESTE:
185 mm 5’ 1´ 60”
67 mm X 0,81´ X
X= 67mm x 5´ X=0,81´x60”
185mm 1´
X= 1,81´ = 1´ + 0,81´ X=48,6”
1´48,6”
76° 45´
+ 1´48,6”
76° 46´48,6” LONG W

36. 36

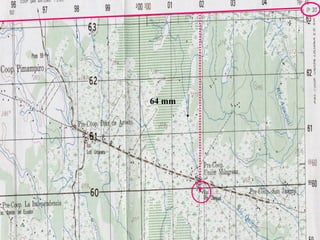

64 mm

37. 37

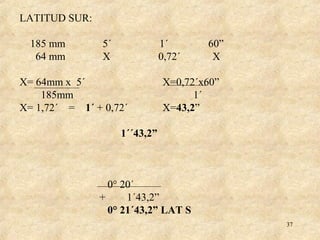

LATITUD SUR:
185 mm 5´ 1´ 60”
64 mm X 0,72´ X
X= 64mm x 5´ X=0,72´x60”
185mm 1´
X= 1,72´ = 1´ + 0,72´ X=43,2”
1´´43,2”
0° 20´
+ 1´43,2”
0° 21´43,2” LAT S

38. 38

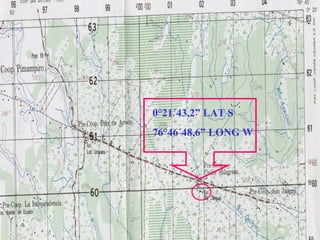

0°21´43,2” LAT S
76°46´48,6” LONG W

39. 39

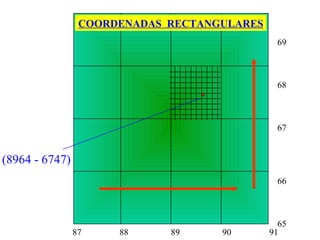

40. 87 88 89 90 91
69
68
67
66
65
(8964 - 6747)
COORDENADAS RECTANGULARES

41. 41
7901
ORDENADAS
ABSCISAS

42. 42

43. 43
77
76
75
74000
88000 89 90 91 92
1:50.000
696
91-76

44. 44

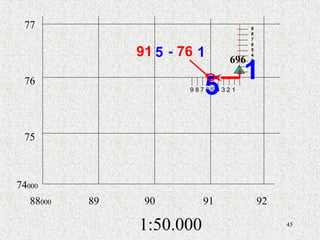

45. 45
77
76
75
74000
88000 89 90 91 92
1:50.000
696
.
9 8 7 6 5 4 3 2 1
.
91 - 76
9
8
7
6
5
4
3
2
1
5
5 1
1

46. 46

47. 47
77
76
91 92
1:50.000
696
91
76
77
92
9
8
7
6
5
4
3
2
1
0
012345678
.
915 761

48. 48

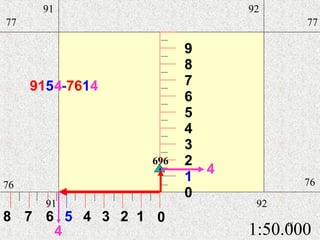

77
76
91 92
1:50.000
696
91
76
77
92
9
8
7
6
5
4
3
2
1
0
012345678
.
915 -761
4
4 4
4

49. 49

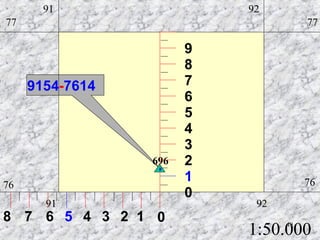

77
76
91 92
1:50.000
696
91
76
77
92
9
8
7
6
5
4
3
2
1
0
012345678
.
915 -7614 4

50. 50

51. 51

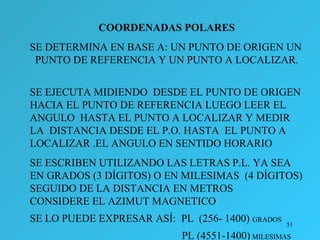

COORDENADAS POLARES
SE DETERMINA EN BASE A: UN PUNTO DE ORIGEN UN
PUNTO DE REFERENCIA Y UN PUNTO A LOCALIZAR.
SE EJECUTA MIDIENDO DESDE EL PUNTO DE ORIGEN
HACIA EL PUNTO DE REFERENCIA LUEGO LEER EL
ANGULO HASTA EL PUNTO A LOCALIZAR Y MEDIR
LA DISTANCIA DESDE EL P.O. HASTA EL PUNTO A
LOCALIZAR .EL ANGULO EN SENTIDO HORARIO
SE ESCRIBEN UTILIZANDO LAS LETRAS P.L. YA SEA
EN GRADOS (3 DÍGITOS) O EN MILESIMAS (4 DÍGITOS)
SEGUIDO DE LA DISTANCIA EN METROS
CONSIDERE EL AZIMUT MAGNETICO
SE LO PUEDE EXPRESAR ASÍ: PL (256- 1400) GRADOS
PL (4551-1400) MILESIMAS

52. COORDENADAS POLARES
PUNTO ORIGEN
PUNTO DE REFERENCIA
45°
ANGULO
2500 m
PL ( 045 - 2500 )
PL (0800 - 2500 )
PUNTO A LOCALIZAR

53. 53
EJEMPLO: TRANSFORME A COORDENADAS
POLARES TOMANDO EN CUENTA LO SIGUIENTE:
EL PUNTO DE ORIGEN: X 278
EL PUNTO DE REFERENCIA: X 277
EL PUNTO A LOCALIZAR EL POZO 59
DETERMINE POR MEDIO DE COORDENADAS POLARES
LA UBICACIÓN DEL PUNTO A LOCALIZAR:
PL ( 310-2400 )

54. 54
P.O
P. R
360°
90°180°
270°
310°
2400 m
P. L

55. 55

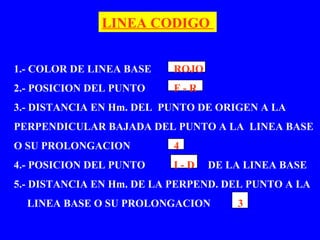

56. LINEA CODIGO
1.- COLOR DE LINEA BASE ROJO
2.- POSICION DEL PUNTO F - R
3.- DISTANCIA EN Hm. DEL PUNTO DE ORIGEN A LA
PERPENDICULAR BAJADA DEL PUNTO A LA LINEA BASE
O SU PROLONGACION 4
4.- POSICION DEL PUNTO I - D DE LA LINEA BASE
5.- DISTANCIA EN Hm. DE LA PERPEND. DEL PUNTO A LA
LINEA BASE O SU PROLONGACION 3

57. LINEA CODIGO
300 m
400m
PTO. ORIGEN
PTO. REFERENCIA
LINEA BASE
PUNTO
Rojo (R - 3 - I - 4 )
