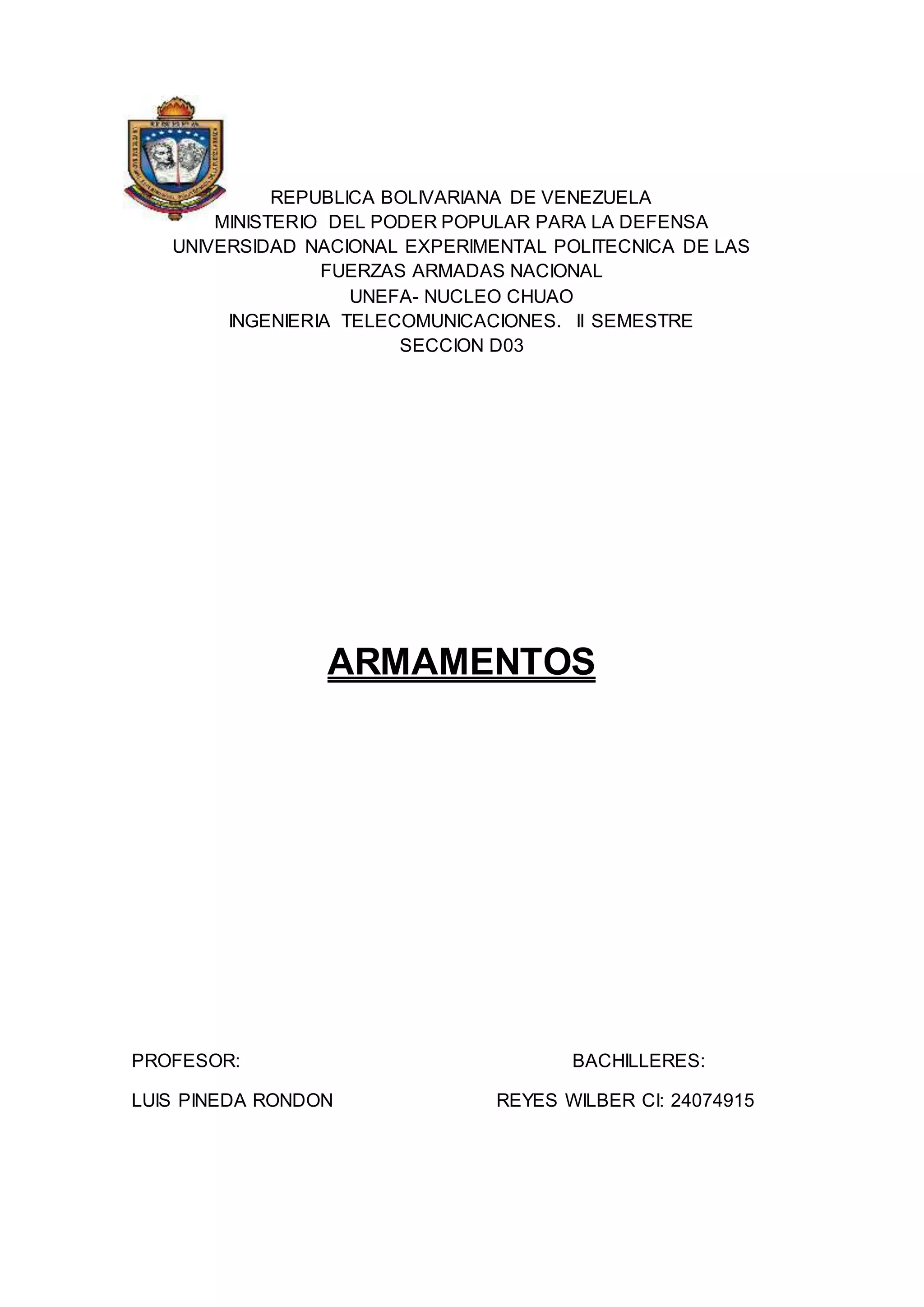

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA DEFENSA
UNIVERSIDAD NACIONAL EXPERIMENTAL POLITECNICA DE LAS
FUERZAS ARMADAS NACIONAL
UNEFA- NUCLEO CHUAO
INGENIERIA TELECOMUNICACIONES. II SEMESTRE
SECCION D03
ARMAMENTOS
PROFESOR: BACHILLERES:
LUIS PINEDA RONDON REYES WILBER CI: 24074915
2. Introducción
En el siguiente trabajo estaremos analizando el armamento que se
desempeña y utiliza en la FANB para cualquier momento de una
simulación de un combate o en hechos reales que se tenga que
utilizar para medidas de seguridad en una nación o país, por ello
debemos conocerlos bien y como están integrado para saber su
buen uso y que no ocurra ningún tipo de accidenté cuando estemos
utilizando dichos armamentos, no debemos apuntar a ningún
compañero con ningún arma así ella se encuentre cargada, para
especificar en este trabajo solo analizaremos las armas como la
carabina, el fal yla uzi, conoceremos su historia , su manera de uso,
sus parte y sobre todo el cuidado que hay que tener con ellas.
El armamento se puede utilizar para mucha cosas, pero ese
depende de el lugar donde ellas estén y sobre todo en manos de
quien se encuentran, el armamento no siempre se utiliza para un
buen uso, porque sabemos que se utilizan para asesinar algún
animal o ‘persona que tenga vida, o todo aquello que podamos
llamar amenaza. Pero se puede definir con una palabra menos
brusca como puede ser la autodefensa personal o de cada
individuo. Lo importante es destacar que el armamento es una
manera de poder defender tu vida o la vida de otros.
3. Carabina
Es un arma de fuego similar al rifle, pero generalmente más corta y con menor
potencia de fuego, a un fusil o mosquete de la misma época. Las carabinas fueron
creadas a partir de fusiles, siendo esencialmente fusiles más cortos con la misma
munición, aunque comúnmente con una velocidad menor: También ha ocurrido el caso
contrario, donde el fusil y la carabina adoptados en una nación no estaban
relacionados técnicamente y utilizaban, por ejemplo, municiones o mecanismos
internos distintos.
Evolución histórica de la carabina
Evolución histórica de la carabina• En el siglo XIX Las tropas de caballería las
usaban por ser cortas, ligeras y de fácil manejo, mientras que los soldados a pie
usaban un fusil de mayor tamaño y potencia, la desventaja del fusil era su falta de
puntería a larga distancia y su alcance efectivo.
• Se le denomina según su longitud, por ejemplo se le llama mosquetón a una
carabina corta, y tercerola a la que usa la caballería, esto por ser un tercio más corto
que una carabina normal.
• Durante la guerra civil estadounidense (1861-1865) se desarrolló la carabina
Spencer que usaba un sistema tubular para 7 proyectiles, después apareció la
carabina de repetición Winchester, convirtiéndose en un modelo más popular y muy
utilizado, ya que incluso había modelos que usaban cartuchos de revolver.
• Durante la I guerra mundial (1914-1918) se usó la carabina francesa lebel
modelo 1886.
Primera Guerra Mundial
Carabina f rancesa Lebel Modelo 1886.
• Previo a la II guerra mundial (1939-1945) hubo algunas mejoras para el
armamento, por ejemplo el modelo 1891 del mosin-nagant ruso de 800mm se redujo a
730mm y a 510mm en 1938.
• Por otra parte el máuser 98, paso de los 740mm de 1898 a los 600mm del
karabinerkurz en 1935.
• Por otro lado, el modelo americano M1903 springfield utilizado en la I guerra
mundial no varió del modelo M1 garand de la II guerra mundial, ambos con 610mm.
4. • En este conflicto bélico fueron más frecuentes los combates rápidos y a corta
distancia, por lo que no era necesaria un arma grande y de largo alcance, ya que las
armas cortas eran suficientes para causar bajas en el enemigo y contener su avance.
• Una ventaja que tenían las carabinas era que se manejaba mejor en espacios
reducidos y sus municiones eran más ligeras.
• Generalmente se utilizaban en combates donde se disparaba a enemigos a
corta distancia, por ejemplo dentro de ciudades o en la espesura del bosque, también
se utilizaron para disparar desde vehículos.
• En tanto las tropas alemanas en los primeros años de la guerra usaban la
munición usual para fusiles que era muy potente, por tanto el retroceso era grande, y
no se podía manejar bien el arma, creándose una munición intermedia llamada 7.92x
33 kurz (alemán: corta) que fue usada en el sturmgewer 44 o fusil de asalto.
• Durante la guerra fría (1945-1989), la Unión Soviética creo el AK47 y los
Estados Unidos crearon el M2.
• La OTAN utilizo el proyectil 7.62x51 mm y en los años 60’s utilizo 5,56 × 45
mm.
• En los Estados unidos se sustituyó el fusil M14 por el M16.
• Actualmente se han desarrollado modelos como el AKS-74U soviético y el
CAR-15 estadounidense.
DESCRIPCIONES TÉCNICAS
Las características técnicas en estas armas difieren según los modelos diseñados por
los fabricantes; señalaremos algunos que son generales a todos, en especial al de uso
policial, entre las que tenemos:
* DATOS TÉCNICOS Y NUMÉRICOS
1. Calibre : 7.62x51 y 7.62x39 mm
2. Longitud de Cañón : De 30mm a 620 mm aprox.
3. Número de recámaras : 01
4. Número de rayas helicoidales : 04 en su mayoría
5. Sentido de giro de las rayas : A la derecha mayormente
6. Alimentación : Carga automática por cacerina.
7. Capacidad de la cacerina : 20, 25, 32 cartuchos promedio
8. - Capacidad de la cinta : 50, 100 cartuchos promedio
9. Peso del arma solo : De 2.950 Kg a 9 Kg aorox,
10. Sistema de carga : Retrocarga
11. Alcance máximo : De 3,700 a 4,000 mts
12. Alcance eficaz : De 20 a 1,500 mts
13. Clase de tiro :Tiro por tiro y ráfaga
14. Funcionamiento : Semiautomático y automático
5. 15. Principio de automatismo :Por retroceso de masa y toma de
gases en un punto del tubo del
cañón
16. Seguros : Varios según modelo (mecánicos y automáticos)
17. Órganos de puntería : Plegables en su mayoría
Otros propios de cada modelo.
* NOMENCLATURA
Partes componentes:
1. Tuvo cañón
2. Cajón de mecanismos
3. Conjunto de cierre
4. Mecanismo de disparo y seguro
5. Sistema de sustentación: Guardamano y culata
6. Órganos de puntería (Guión y Alza)
7. Accesorios y repuestos: Cacerina, Correa de transporte, etc.
* MONTAJE Y DESMONTAJE
Como en todas las armas, el desmontaje y montaje es de dos clases:
a) DESMONTAJE PARCIAL
Será efectuado por el usuario, para limpiar, lubricar y examinar el fusil
b) DESMONTAJE Y MONTAJE TOTAL
Se lleva a cabo en los Servicios de Armamento, por el personal técnico especializado,
en los siguientes casos:
• Si el fusil está demasiado sucio.
• Si se ha encontrado bajo la lluvia
• Para someter a una reparación
* DESMONTAJE PARCIAL
1. Retirar la cacerina
2. Sacar el estuche con los accesorios de limpieza
3. Retirar la baqueta
4. Retirar la tapa del cajón de mecanismos
5. Retirar el mecanismo recuperador
6. Retirar la corredera con el cerrojo
7. Separar de la corredera el cerrojo
8. Retirar el tubode gases con el guardamano
* MONTAJE PARCIAL
Se efectúa en sentido inverso al desmontaje.
6. * MUNICIÓN
Los tipos comunes usados por los militares con la carabina incluyen:
Cartucho, calibre .30, carabina, bola, M1
Cartucho, calibre .30, carabina, granada, M6
Cartucho, maniquí, calibre .30, carabina, M13
Cartucho, calibre .30, carabina, bola, prueba de alta presión,
M18
Cartucho, calibre .30, carabina, traza líneas; M27
* MEDIDAS DE SEGURIDAD
• Siempre tratar a las armas como si estuvieran cargadas.
• No dejar armas al alcance de los niños.
• No hacer bromas con las armas de fuego.
• Hacer uso de las armas en lugares apropiados.
• No mezclar las armas con el alcohol o medicamentos fuertes.
• No realice disparos al aire.
• Nunca resolver un conflicto con un arma de fuego.
* AK-103
El AK-103 es un fusil de asalto, la nueva versión del AK-47 ruso. Actualmente es
fabricado en Rusia. Tiene el mismo calibre del anterior (7,62 x 39 mm) y surgió como
respuesta al calibre 5,45 x 39 milímetros (de bajo impacto) del AK-74 del cual tomó el
compensador alargado que tiene en la boca del cañón; los cargadores de plástico del
AK-47 y el AKM rusos, encajan en dicha arma al igual que el Tipo 56 chino y el Rk 62
finlandés
.
* DESCRIPCION
El AK-103 es un fusil de asalto que tiene dos modos de disparo: semi-automático y
automático. Al momento de disparar, el arma tiene muy poco retroceso, lo que hace el
tiro mucho más efectivo. Su peso con cargadorlleno es de 3.5 kg, lo que lo hace un
verdadero fusil liviano. Tiene una mira graduable a 1.000 metros y también posee un
adaptador en su parte izquierda que sirve para colocarle un riel y así poder equipar el
rifle con cualquier tipo de mira telescópica, punto rojo, ACOG, etc., su facilidad de
reaprovisionamiento, recarga y se caracteriza por tener la posibilidad de disponer de
una culata plegable.
7. a) CULATA
Va desde la punta de la culata hasta el eje que la sostiene y la mantiene adherida al
resto del arma.
b) CILINDRO DE GASES
El cuerpo del cilindro de gases va desde la punta del cañón, que muchos la llaman
bocacha apaga llamas o cornetilla; hasta el retorno del cilindro de gases en el cajón de
mecanismos. Esta punta realmente es llamada reductor de fuego. Es la que se
encarga de que el escape de gases generados por la percusión del cartucho sea más
efectivo; y la patada más ligera, aunque hay que tener presente que no todo el gas es
expulsado, parte de esta energía es usada por el conjunto de los mecanismos para
posicionar otro cartucho en la recámara, otro elemento del conjunto es la recámara de
los gases, que es la parte central del fusil y es donde se genera la absorción de los
gases.
c) CAJON DE MECANISMOS
Contiene los siguientes elementos:
* El selector
* El cerrojo
* El pistón
* El disparador
* La varilla de presión
* La tapa del conjunto móvil
El tercer conjunto, está en el cajón metálico central, hecho de chapa de
aceroestampada, y que está compuesto por el selector de fuego, el cerrojo, el pistón
de gases, el percutor o disparador, la varilla de presión, el brocal del cargador y el
cierre del conjunto, la tapa del conjunto móvil.
d) CAÑON
Uno de los componentes esenciales del arma, es estriado, dándole al proyectil
eyectado una capacidad de penetración mayor e incluso contra blindajes de más de 4
niveles, va desde el interior del cajón de mecanismos, hasta el roscado de la boca, en
donde se acopla la bocacha apaga llamas.
e) APAGA LLAMAS
El último componente del fusil, compensa el exceso de los gases generados en el
disparo del cartucho dándole al tirador una respuesta más mesurada al impacto
8. generado por la explosión generada en el cartucho, aligerando el golpe creado en la
reacción, o la famosísima "patada", permitiéndole al tirador disparar el arma estando
de pie sin apoyar el arma contra su hombro, dándole una velocidad de reacción mayor
al soldado que la opere. Se reconoce por su forma a veces semicónica, y en otras
ocasiones, por ser ranurado.
Uzi 9mm
DEFINICION:
El Uzi fue diseñado por el Mayor (Capitán en aquel entonces) Uziel Gal de las Fuerzas
de Defensa Israelíes, tras la guerra árabe-israelí de 1948. El subfusil fue enviado al
Ejército Israelí para ser evaluado y sobrepasó a modelos de diseños más
convencionales debido a su simplicidad y bajo costo de producción. Gal no quiso que
el subfusil fuese llamado con su nombre, pero su petición fue ignorada. El Uzi fue
adoptado oficialmente en 1951. Fue introducido entre las tropas especiales de las FDI
en 1954, generalizándose su empleo dos años más tarde. Los primeros Uzis estaban
equipados con una corta culata fija de madera, siendo esta versión la que participó en
la Campaña de Suez en 1956. Los modelos posteriores irían equipados con una culata
metálica plegable.
El Uzi fue empleado como arma personal por tropas auxiliares, oficiales, artilleros y
tanquistas, así como arma de primera línea por las tropas especiales de asalto. El
tamaño compacto y poder de fuego del Uzidemostraton ser claves para limpiar
bunkeres sirios y posiciones defensivas jordanas durante la Guerra de los Seis Días
de 1967. Aunque el subfusil fue relegado como arma de segunda línea en el servicio
de las Fuerzas de Defensa Israelíes durante la década de los 80, algunos Uzis y
variantes de estos todavía fueron empleados por algunas unidades de las FDI hasta
diciembre del 2003, cuando las FDI anunciaron el retiro completo del Uzi de todas
susunidades.
En general, el Uzi fue un arma militar confiable. Pero incluso este subfusil cayó víctima
de las extremas cantidades de arena y polvo. Durante la campaña del Sinaí en la
Guerra del YomKippur, las unidades del Ejército Israelí que llegaron a Suez reportaron
que de todas sus armas ligeras, solamente las ametralladoras FN MAG calibre 7,62
mm se encontraban operativos.
El Uzi demostró ser especialmente útil para las tropas mecanizadas que necesitaban
un arma compacta, así como para las unidades de infantería encargadas de limpiar
bunkeres y otros espacios cerrados. Pero su limitado alcance (unos 50 metros) y
precisión en modo automático eran desconcertantes al enfrentar a fuerzas enemigas
armadas con armas ligeras de mayor alcance, mientras que las ametralladoras ligeras
no siempre podían sustituir a los fusiles. Estas desventajas eventualmente provocaron
la retirada del Uzi de las Fuerzas de Defensa Israelíes.
El Uzi también fue empleado en conflictos fuera de Israel y el Medio Oriente durante la
década de los 60 y la década de los 70. Un buen número de subfusiles Uzi calibre 9
mm fueron utilizados por la caballería, policía y fuerzas de seguridad portuguesas
durante las guerras coloniales portuguesas en África.
9. Descripción:
El Uzi es un subfusil accionado mediante retroceso de masas, que dispara a cerrojo
abierto. Tanto este como el subfusil checoslovaco CZ Modelo 25 (Sa.25), fueron
lasprimeras armas en emplear un cerrojo "telescópico", el cual envuelve la recámara
del cañón. Esto permite situar el cañón más adentro del cajón de mecanismos y que el
cargador se aloje en el pistolete, pudiendo emplearse un cerrojo pesado y con baja
cadencia de fuego en un arma más corta y más equilibrada.
El subfusil está principalmente construido en chapa de acero estampada, haciéndolo
más barato de producir que un arma similar fabricada mediante forja y mecanizado.
Con relativamente pocas piezas móviles, el Uzi es sencillo de desarmar para
mantenimiento o reparación. El cargador se encuentra alojado en el pistolete,
facilitando la recarga intuitiva en la oscuridad o en condiciones difíciles gracias al
principio de "una mano encuentra a la otra". El pistolete tiene un seguro accionado por
presión, que evita los disparos accidentales. Sin embargo, el sobresaliente cargador
vertical dificulta disparar el subfusil estando tumbado en el piso boca abajo.
Cuando el subfusil está desamartillado, la portilla de eyección se cierra y así se
previene el ingreso de polvo y tierra. Aunque el cajón de mecanismos de chapa de
acero estampado del Uzi viene equipado con ranuras reforzadas para aceptar la
acumulación de tierra y arena, el subfusil se puede trabar con grandes cantidades de
arena acumuladas durante combates en zonas desérticas si es que no es limpiado
regularmente.
Problemas de diseño
El Uzi ha sido criticadopor ser un subfusil que dispara a cerrojo abierto. Las armas
accionadas mediante retroceso de masas y que disparan a cerrojo abierto tienden a
ser menos precisas, debido a que cuando se aprieta el gatillo, el cerrojo es lanzado
con fuerza contra la recámara e interfiere con la puntería del tirador. Ya que el cerrojo
se queda atrás al ser amartillado, el cajón de mecanismos es más susceptible al
ingreso de arena y tierra. Pero el sistema de disparo a cerrojo abierto deja al
descubierto la recámara del cañón, lo cual mejora el enfriamiento cuando se disparan
ráfagas.
DESMONTAJE Y MONTAJE
Para el desmontaje del arma, es imprescindible cumplir
Con las medidas de seguridad.
No tener el arma aprovisionada.
Agarrar el arma con la mano, revistarla y revisar
visualmente que no exista cartucho en la
recámara.
Mantener el dedo fuera del disparador.
Al momento de revistar el arma, se debe hacer
apuntando hacia un área en donde no exista peligro
de ocurrir un incidente o un accidente de tiro.
Para conocimiento general solamente está
permitido el desmontaje del arma hasta este nivel porel usuario
10. Montaje y Desmontaje en Campaña
• Tomar el arma con la mano en la posición más cómoda.
• Llevar la corredera hacia atrás en la parte estriada y en la
segunda muesca se levanta el seguro manual.
• Presionar el tetón que se encuentra al lado derecho del
arma con el dedo pulgar derecho y con los dedos de la
mano izquierda se extrae la retenida de la corredera.
• Tomamos con la mano derecha el armazón y en la mano
izquierda la corredera, para luego desasegurar el arma el
cual haremos deslizar porlos rieles a la corredera
separando del armazón.
• Extraemos el resorte recuperador con su espiga y luego
separamos la espiga del resorte recuperador.
• Extraemos el cañón de la corredera.
Medidas de Seguridad
Son todas aquellas medidas que debe emplear todo el
personal que se encuentre en la realización del polígono
para evitar un incidente / accidente de tiro:
• No se debe llevar el arma aprovisionada.
• Estando en la línea de tiro, el arma debe estar apuntando
hacia delante (blanco.)
• No se debe retirar de la línea de tiro sin la autorización del
Oficial de tiro y sin la previa revisión del arma.
• Cada vez que se ordene cesar el fuego en forma
momentánea se debe asegurar el armamento.
• Durante el ejercicio de tiro no se debe efectuar desarmes
de las armas, esto se hará finalizado el ejercicio de tiro.
• Se debe obedecer en todo momento las voces de mando.
• El personal no debe voltearse con el arma después de
haber comenzado el tiro.
• Las armas sólo se cargan y/o descargan a orden del Oficial
de tiro o del auxiliar de tiro.
Cualquier interrupción o falla del arma de un tirador se
debe corregir con el arma apuntando hacia el blanco.
• Ninguna persona que esté fuera de la línea de tiro podrá
estar manipulando el armamento.
• No manipular el arma cuando otra persona esté delante de
usted.
• Solamente coloque el dedo en el disparador cuando vaya a
efectuar el disparo.
• Se debe utilizar tapa-oídos para la realización del ejercicio.
• En caso de presentar una falla el arma, el tirador resuelve
su novedad bajo la supervisión del auxiliar de tiro.
• El personal que se encuentre fuera de la línea de tiro,
11. permanece en silencio para evitar la desconcentración de
los tiradores
• En caso de una percusión fallida, se debe esperar por lo
menos (30) treinta segundos para revistar el arma. Por lo
tanto el arma continúa apuntando hacia el blanco.
• Durante todo el ejercicio se debe contar con la presencia
de un profesional encargado de supervisar que se cumplan
todas estas medidas de seguridad.
• Los auxiliares de los tiradores y demás instructores velarán
por el cumplimiento de las indicaciones que haga el Oficial
de tiro.
• Una vez culminada la presente instrucción, se debe aplicar
dichas medidas de seguridad en el polígono.
• Se debe contar con el apoyo de Atención de primeros
auxilios.
Posición de tiro y técnica de tiro
De pie:
Estando de pie con el tronco ligeramente inclinado hacia adelante se establece el
blanco mirando por el alza y el punto; la culata va apoyada en el hombro; se coloca la
mano apretando el guardamano y con la otra se le coloca el dedo en el disparador. Se
disparan ráfagas cortas para un mejor control.
También se puede disparar de pie colocando el arma a la altura de la cintura
colocando el codo de la mano que sostiene eldisparador presionado contra la parte
lateral del abdomen y con la otra mano el guardamano. Esta posición no es muy
recomendada ya que no hay mucha precisión y se suele perder el equilibrio.
Acostado:
Acostado boca abajo, se coloca una pierna flexionada para mejor equilibrio, el codo
sobre el suelo y empuñando el arma sobre el guardamano y con la otra en el
disparador. Apuntar mirando por el alza y el punto
De rodillas:
Colocando una rodilla en el suelo, se junta el codo sobre la rodilla y con esa misma
mano se empuña el guardamano firmemente y la otra en el disparador. Se apunta
mirando por el alza y el punto.
Cuenta con una palanca de montar no solidaria con el cerrojo y éste opera desde la
posición de abierto, el seguro cuenta con tres posiciones: asegurado, tiro a tiro y
automático, también cuenta con seguro de empuñadura.
Tal fue su éxito que la producción se realizó hasta en la FN Belga, conocida por sus
propios diseños, y lo adoptaron gran cantidad de fuerzas armadas y de seguridad
alrededor de todo el mundo,(incluyendo las fuerzas especiales de EEUU, el SAS
Británico y el ejército Alemán).
12. FAL Calibre 762 mm
El FAL (siglas en francés de Fusil AutomatiqueLéger, Fusil Automático Ligero) es un
fusil de batalla o fusil de combate calibre7,62 x 51 OTAN, de carga y disparo
automático, de fuego selectivo, diseñado por la industria de armamentos
belga Fabrique Nationaled'Herstal (FN) a fines de los años 40 y producido desde
principios de los cincuenta hasta la actualidad.Es uno de los fusiles más conocidos y
utilizados del mundo, una verdadera leyenda de las armas de fuego. Se trata de un
fusil que marcó la historia del siglo XX: fue adquirido y ampliamente usado por las
fuerzas de más de 70 países, siendo producido en al menos 10 de ellos. Y aunque
ahora parezca ser obsoleto, todavía es utilizado por muchos países y aún hoy es
capaz de hacer frente a las armas más modernas. También es un popular fusil de uso
civil y deportivo.
Dado su gran uso, especialmente entre las fuerzas armadas de gobiernos, se le
conoce como "la mano derecha del mundo libre". Cabe destacar que hay quién opina
que este es un fusil de asalto, si bien no es así puesto que es un fusil de combate.
Desarrollo histórico
.
La historia del FAL (Fusil Automático Ligero), comenzó justo al final de la II Guerra
Mundial, cuando la utilidad de los fusiles de asalto estaba siendo vista por muchos
expertos. En el año de 1946, la fábrica nacional de armas de Bélgica, FN, comenzó el
desarrollo de lo que luego sería una leyenda de las armas de fuego.
Estaba camarado para el cartucho alemán calibre 7,92x33 de poder intermedio, o 7,92
Kurz (corto), que utilizaba el StG-44, el primer fusil de asalto del mundo, también de
origen alemán. Este cartucho era un típico 7,92 "recortado" para lograr que el fuego en
ráfaga fuera más controlable. El grupo de diseño estaba dirigido por Dieudonne Saive,
quien también trabajaba en un rifle de combate que utilizaba el cartucho 7,92 normal
(luego este diseño evolucionó en el SAFN-49). Por eso no es raro que ambos fusiles
se asemejen en los aspectos mecánicos.
Igualmente, a fines de la década de 1940, Bélgica y Gran Bretaña pensaron en utilizar
un cartucho más pequeño, el .280 o 7x43mm, para seguir los desarrollos. En 1950, los
prototipos belgas del FAL y losprototipos británicos del EM-2 (un fusil avanzado para
época, con diseño bullpup), fueron testeados por el Ejército de EEUU. El FAL
impresionó a las autoridades militares, pero la idea del cartucho de poder intermedio
no les satisfizo, y de hecho tal vez no la entendieron. La idea del cartucho de poder
intermedio, desarrollada por los alemanes, era para lograr un arma mucho más precisa
en el fuego con ráfagas, ya que disparaba proyectiles con menor potencia.
Sin embargo, los estadounidenses pensaban utilizar un cartucho de poder más
grande, diseñado por ellos: el T65, el cual impulsaban como cartucho estándar de la
OTAN en 1953-1954. El tiempo demostró su error: los fusiles de tan alto calibre
(incluyendo al FAL y al M-14) apenas podían controlarse en fuego automático y
terminaban siendo utilizados como fusiles semiautomáticos, tiro a tiro.
En definitiva, la FN veía que su fusil no podría competir si no era recamarado, como
13. pasó con el EM-2. Entonces los especialistas cambiaron ese detalle del arma,
haciendo que disparara la munición 7,62x51 que sería oficial para los países de la
OTAN. Los primeros modelos con ese calibre estuvieron listos en 1953.
Rápidamente, el arma se fue convirtiendo en un éxito de ventas. Aunque lo parezca,
Bélgica no fue el primer país en adoptar el FAL. El honor lo tiene Canadá, que en 1955
lo adoptó, ligeramente modificado, como C1 (modelo de fusil) y C2 (modelo de
ametralladora ligera con cañón pesado), e incluso se pusieron a fabricarlo en
instalaciones nacionales. Al año siguiente, las fuerzas de seguridad belgas hicieron lo
mismo.
El éxito fue saltando de país en país, sin importar continentes. Gran Bretaña fue uno
de los países más asociados al FAL, el cual adoptó en 1957 como L1A1 SLR (Self
Loading Rifle, Fusil Automático), añadiéndole a veces miras telescópicas de 4x. En
este país el FAL también se produjo nacionalmente en dos fábricas, una de ellas de la
Enfield, conocida por muchos grandes diseños británicos.
Datos técnicos y numéricos.
Calibre 7.62X51.
Peso del arma sin cacerina 4.325 Kg.
Longitud Total del arma 1.090 m.
Longitud del cañón 533 mm.
Principio de funcionamiento toma de gases en punto medio del cañón.
Sistema de funcionamiento Automático y semiautomático
Sistema de carga Retrocarga.
Alimentación Cacerina de 20 cartuchos.
Rayas a dextrorsum 4
Cadencia de fuego 650 a 700 disparos / minuto.
Cadencia de fuego semiautomático 60 disparos /minuto.
Peso del cargador vació 250 grs.
Peso del cargador lleno 730 grs.
Alcance eficaz 800 mts.
Alcance máximo 3500 mts.
Nomenclatura:
Son 7 partes.
Tubo cañón
Cajón de mecanismos
Conjunto de cierre
Mecanismo de disparo y seguro
Sistema de sustentación: guardamano y culata
Órganos de puntería
Accesorios y repuestos
14. POSICION DE TIRO
Distintas posiciones de tiros.
Hay cuatro posiciones básicas para los tiradores de rifle, escopeta y pistola: tendido,
sentado, arrodillado y de pie.
Tendido:
Tendido es la posición de tiro más estable yes una buena posición para acertar tiros
de larga distancia
Si dispara con el lado derecho, túmbese sobre su estómago con el cuerpo
ligeramente hacia la izquierda de la línea de tiro. Si es zurdo, invierta la posición.
Mantenga la espalda recta y las piernas en una posición relajada.
Ambos codos deben estar apoyados y sus hombros curvados ligeramente hacia
delante para dar una posición sólida a la parte superior del cuerpo. La parte superior
del cuerpo y los brazos soportan el peso de la réplica.
Si la espera va a ser larga y la réplica es pesada o tiene mucho peso en la parte frontal
use un bípode
Sentado:
Sentado es la segunda posición más estable. Con esta posición tanto los tiros de larga
y corta distancia pueden ser certeros.
Siéntese firmemente en el suelo. Las piernas pueden estar cruzadas o abiertas y el
cuerpo debe estar colocado alrededor de 30° a la derecha de la línea de tiro.
Coloque el codo izquierdo cerca pero no sobre el hueso de la rodilla izquierda
(rótula).
Como en la posición tendido, meta el codo tan lejos y abajo de la réplica como le
sea posible.
Coloque el codo derecho sobre o cerca de la rodilla derecha. Tiene ahora formados
dos triángulos, los cuales hacen un firme soporte para la réplica. Invierta el
procedimiento si es tirador zurdo.
Sostenga la réplica firmemente pero no lo apriete demasiado.
Apoyar su cuerpo contra algo sólido tal como un árbol o una roca le ayudarán a
estabilizar su puntería para un tiro más certero.Arrodillado:
Arrodillado es una posición más inestable que tendido o sentado porque deja al brazo
y codo del tirador sin apoyo.
Colóquese de tal manera que quede aproximadamente en un ángulo de 45° al
blanco.
Baje su cuerpo hasta que la rodilla derecha toque el suelo y coloque su pie izquierdo
hacia el frente para estabilizarlo.
Siéntese confortablemente sobre el talón o el lado del pie derecho.
Coloque el codo izquierdo cerca pero no sobre, el hueso de la rodilla izquierda, lo
más lejos y abajo que usted pueda de la réplica.
Si es zurdo repetirá el mismo proceso pero a la inversa.
De Pie:
De pie es la posición de tiro menos estable. Requiere de mucho control. El tirador
debe ser habilidoso en los fundamentos del tiro: apuntar, controlar la respiración, jalar
el gatillo y mantenerse en la posición de tiro.
Gire su cuerpo aproximadamente 90°a la derecha del blanco.
Coloque sus pies separados al ancho de los hombros.
15. Sostenga la replica con su brazo izquierdo. Apoye el brazo izquierdo firmemente
contra su cuerpo para un apoyo extra.
Con la mano derecha apoye la réplica firmemente contra su hombro. No empuñe
fuerte la réplica.
Invierta el procedimiento si es tirador zurdo. Si hay demasiado tambaleo, no dispare.
Para ayudar a estabilizar su tiro, descanse o apoye la réplica en un objeto estable tal
como un árbol o una roca grande, o use una correa sujetadora como un portafusil o
cabrestillo.
Armas con retroceso y sin retroceso.
Armas con retroceso:
En el uso de un arma de fuego se entiende por "retroceso" la fuerza que provoca un
movimiento en sentido contrario al de la salida del proyectil. De esta manera, un arma
con mucho retroceso se hace difícil de manejar adecuadamente, en especial en armas
automáticas, por lo que diversas armas (normalmente ametralladoras) van equipadas
con un trípode que ayuda al tirador a mantener el control del arma.
Armas sin retroceso:
Un cañón o fusil sin retroceso (Recoilless Rifle o RCL, en inglés) es un arma liviana
que permite el disparo de un proyectil del mismo peso que el de un cañón con
retroceso.
Un cañón sin retroceso funciona de forma similar a un cañón convencional. El proyectil
y el propulsor van dentro de la misma munición y son alimentados por una recámara.
Sin embargo, cuando se disparan, en lugar que el propulsor explote e impulse al
proyectil fuera del cañón, una gran porción de los gases del disparo escapan por la
parte trasera del arma, proveyendo una fuerza inercial que contrarresta la inercia del
proyectil. Puesto que el retroceso ha sido prácticamente removido, no se necesita de
un complejo mecanismo de montaje ni reducción del retroceso, por lo que el arma es
más sencilla.
16. CONCLUCIÒN
Las armas de fuego son formas de defensa certera y mortal; ya anteriormente se
estudio este tema en general mas ahora se profundiza en la comparación de dos
armas específicas. Como primera la carabina o modelo de fusil corto y de poca
potencia, este fue utilizado anteriormente pero por su baja potencia y por consiguiente
poco alcance, fue dejado como arma militar oficial. Pues bien para llegar a la
comparación se debe conocer el objeto en cuestión, por ende tenemos como primer
punto su descripción, dándonos a entender su calibraje y su sistema de
funcionamiento que este es muy bajo para los estándares actuales. Si bien sabemos
esto podemos entrar entonces con la otra arma ¨estudiada¨ que sería la UZI 9mm.
que fue diseñada para usarse en campos cerrados como los bunkers y es altamente
confiable pero incluso hay que tener en cuanta ciertas medidas para utilización.
El Fal y el grupo de carabina ya obsoleto ante esta, por su versatilidad de tiro, peso
liviano y tiro certero por su potencia. Comparados en síntesis estos modelos de arma
de fuego hay algo indiscutible y que se debe utilizar en el uso de las dos, y son sus
medidas de seguridad las cuáles acatándolas debidamente, hacen que el porte de un
arma no se tornase ¨peligroso¨, cuando se toma de forma preventiva y defensiva.
