UNIVERSIDAD NACIONAL “JORGE BASADRE GROHMANN”
ESCUELA PROFESIONAL DE INGENIERIA MECÁNICA
GAS NATURAL

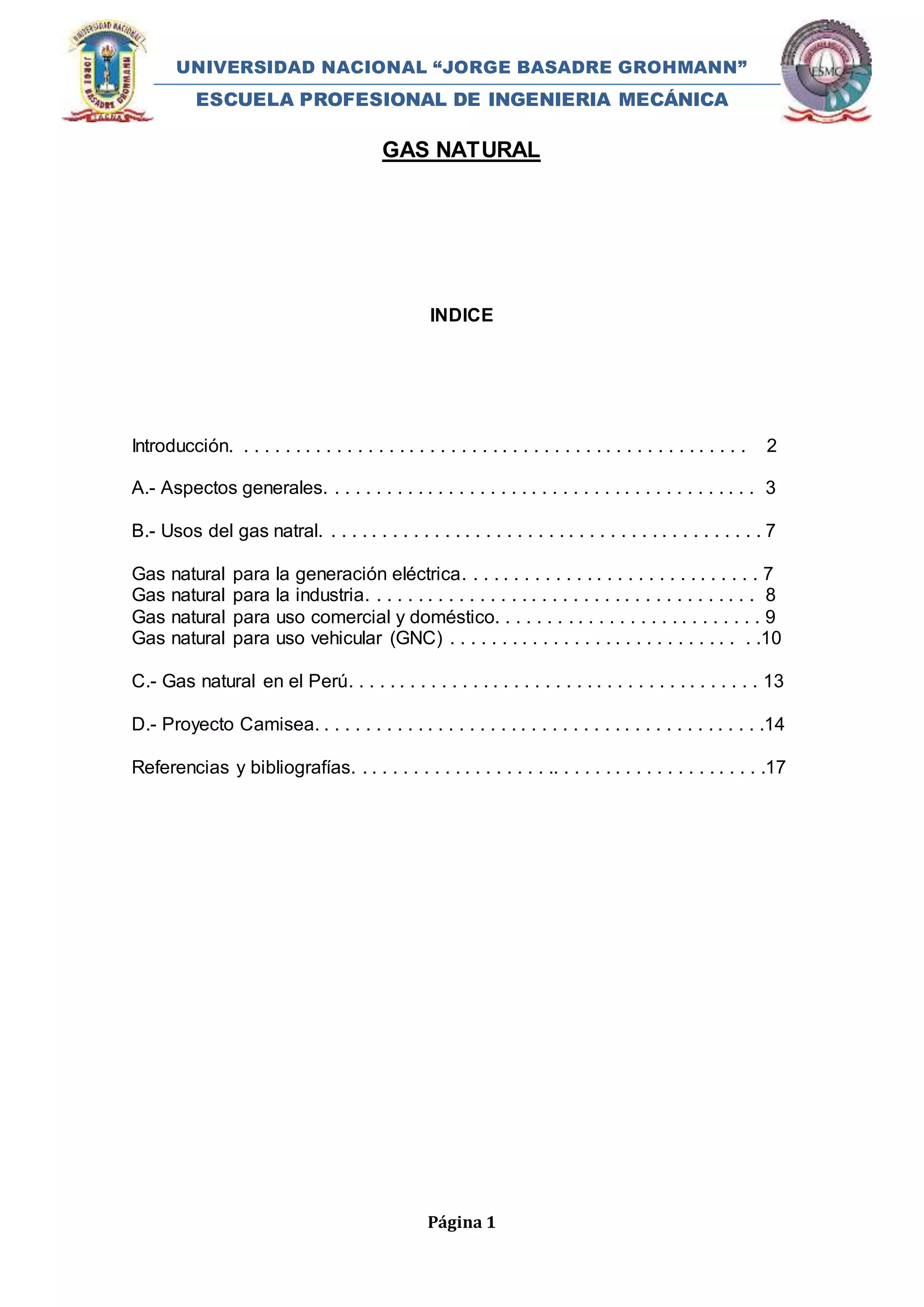

INDICE
Introducción. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
A.- Aspectos generales. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
B.- Usos del gas natral. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gas natural para la generación eléctrica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gas natural para la industria. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gas natural para uso comercial y doméstico. . . . . . . . . . . . . . . . . . . . . . . . . . 9
Gas natural para uso vehicular (GNC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
C.- Gas natural en el Perú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
D.- Proyecto Camisea. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Referencias y bibliografías. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . .17
Página 1

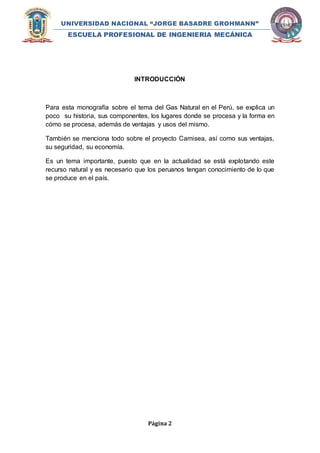

INTRODUCCIÓN
Para esta monografía sobre el tema del Gas Natural en el Perú, se explica un
poco su historia, sus componentes, los lugares donde se procesa y la forma en
cómo se procesa, además de ventajas y usos del mismo.
También se menciona todo sobre el proyecto Camisea, así como sus ventajas,
su seguridad, su economía.
Es un tema importante, puesto que en la actualidad se está explotando este
recurso natural y es necesario que los peruanos tengan conocimiento de lo que
se produce en el país.
Página 2

GAS NATURAL
A.- ASPECTOS GENERALES
Página 3
EL GAS NATURAL
El gas natural es un combustible compuesto por un conjunto de hidrocarburos
livianos, el principal componente es el metano (CH4).
Se puede encontrar como “gas natural asociado” cuando esta acompañando de
petróleo, o bien como “gas natural no asociado” cuando son yacimientos
exclusivos de gas natural.
COMPONENTES TIENE EL GAS NATURAL
La composición del gas natural varía según el yacimiento:
UBICACIÓN DEL GAS NATURAL
Se encuentra en la naturaleza bajo tierra en los denominados reservorios de
gas.
Su formación es similar al de la formación de petróleo.

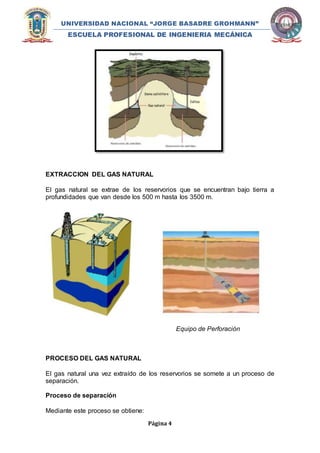

EXTRACCION DEL GAS NATURAL
El gas natural se extrae de los reservorios que se encuentran bajo tierra a
profundidades que van desde los 500 m hasta los 3500 m.
Página 4
Equipo de Perforación
PROCESO DEL GAS NATURAL
El gas natural una vez extraído de los reservorios se somete a un proceso de
separación.
Proceso de separación
Mediante este proceso se obtiene:

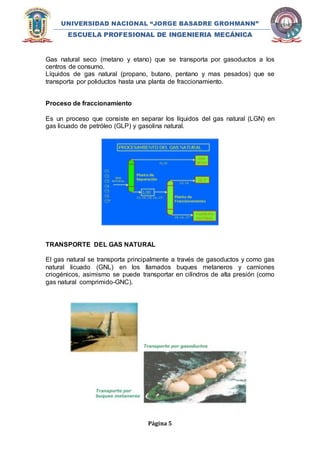

Gas natural seco (metano y etano) que se transporta por gasoductos a los
centros de consumo.
Líquidos de gas natural (propano, butano, pentano y mas pesados) que se
transporta por poliductos hasta una planta de fraccionamiento.
Página 5
Proceso de fraccionamiento
Es un proceso que consiste en separar los líquidos del gas natural (LGN) en
gas licuado de petróleo (GLP) y gasolina natural.
TRANSPORTE DEL GAS NATURAL
El gas natural se transporta principalmente a través de gasoductos y como gas
natural licuado (GNL) en los llamados buques metaneros y camiones
criogénicos, asimismo se puede transportar en cilindros de alta presión (como
gas natural comprimido-GNC).

Página 6

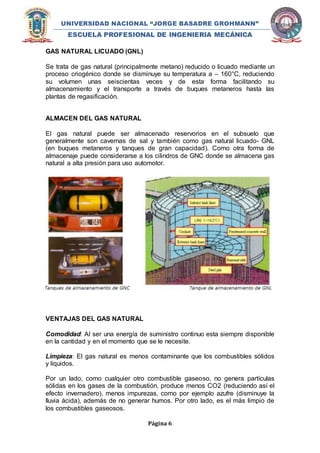

GAS NATURAL LICUADO (GNL)
Se trata de gas natural (principalmente metano) reducido o licuado mediante un
proceso criogénico donde se disminuye su temperatura a – 160°C, reduciendo
su volumen unas seiscientas veces y de esta forma facilitando su
almacenamiento y el transporte a través de buques metaneros hasta las
plantas de regasificación.
ALMACEN DEL GAS NATURAL
El gas natural puede ser almacenado reservorios en el subsuelo que
generalmente son cavernas de sal y también como gas natural licuado- GNL
(en buques metaneros y tanques de gran capacidad). Como otra forma de
almacenaje puede considerarse a los cilindros de GNC donde se almacena gas
natural a alta presión para uso automotor.
VENTAJAS DEL GAS NATURAL
Comodidad: Al ser una energía de suministro continuo esta siempre disponible
en la cantidad y en el momento que se le necesite.
Limpieza: El gas natural es menos contaminante que los combustibles sólidos
y líquidos.
Por un lado, como cualquier otro combustible gaseoso, no genera partículas
sólidas en los gases de la combustión, produce menos CO2 (reduciendo así el
efecto invernadero), menos impurezas, como por ejemplo azufre (disminuye la
lluvia ácida), además de no generar humos. Por otro lado, es el más limpio de
los combustibles gaseosos.

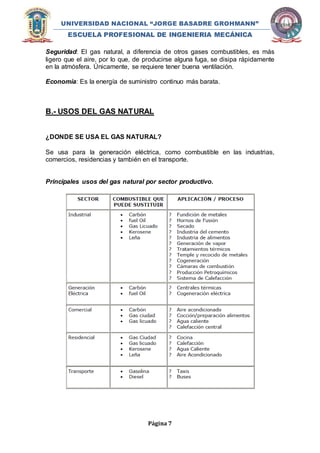

Seguridad: El gas natural, a diferencia de otros gases combustibles, es más
ligero que el aire, por lo que, de producirse alguna fuga, se disipa rápidamente
en la atmósfera. Únicamente, se requiere tener buena ventilación.
Economía: Es la energía de suministro continuo más barata.
B.- USOS DEL GAS NATURAL
¿DONDE SE USA EL GAS NATURAL?
Se usa para la generación eléctrica, como combustible en las industrias,
comercios, residencias y también en el transporte.
Principales usos del gas natural por sector productivo.
Página 7

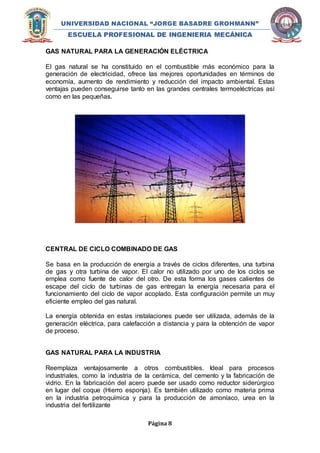

GAS NATURAL PARA LA GENERACIÓN ELÉCTRICA
El gas natural se ha constituido en el combustible más económico para la
generación de electricidad, ofrece las mejores oportunidades en términos de
economía, aumento de rendimiento y reducción del impacto ambiental. Estas
ventajas pueden conseguirse tanto en las grandes centrales termoeléctricas así
como en las pequeñas.
CENTRAL DE CICLO COMBINADO DE GAS
Se basa en la producción de energía a través de ciclos diferentes, una turbina
de gas y otra turbina de vapor. El calor no utilizado por uno de los ciclos se
emplea como fuente de calor del otro. De esta forma los gases calientes de
escape del ciclo de turbinas de gas entregan la energía necesaria para el
funcionamiento del ciclo de vapor acoplado. Esta configuración permite un muy
eficiente empleo del gas natural.
La energía obtenida en estas instalaciones puede ser utilizada, además de la
generación eléctrica, para calefacción a distancia y para la obtención de vapor
de proceso.
GAS NATURAL PARA LA INDUSTRIA
Reemplaza ventajosamente a otros combustibles. Ideal para procesos
industriales, como la industria de la cerámica, del cemento y la fabricación de
vidrio. En la fabricación del acero puede ser usado como reductor siderúrgico
en lugar del coque (Hierro esponja). Es también utilizado como materia prima
en la industria petroquímica y para la producción de amoníaco, urea en la
industria del fertilizante
Página 8

¿EN QUE INDUSTRIAS SE PUEDE USAR EL GAS NATURAL?
Página 9
Cerámica
Metalurgia
Vidrio
Textil
Química
GAS NATURAL PARA USO COMERCIAL Y DOMÉSTICO
1.- En el sector comercial y residencial ¿dónde se usa el gas natural?
A.- EN EL SECTOR COMERCIAL:
Se utiliza como combustible en restaurantes, panaderías, lavanderías,
hospitales y demás usuarios colectivos para cocción de alimentos, servicio de
agua caliente, y calefacción.

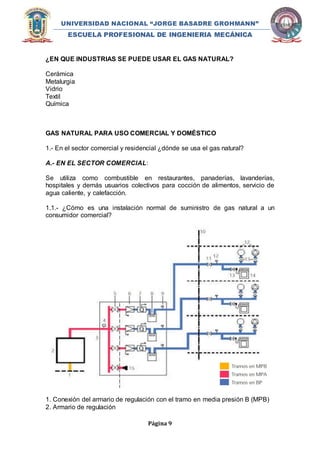

1.1.- ¿Cómo es una instalación normal de suministro de gas natural a un
consumidor comercial?
1. Conexión del armario de regulación con el tramo en media presión B (MPB)
2. Armario de regulación

3. Centralización de contadores
4. Toma de presión a la entrada de la centralización de contadores
5. Llave de abonado. Hace las funciones de llave de entrada del contador.
6. Regulador de presión para cada usuario.
7. Limitador de caudal insertado en la rosca de entrada del contador.
8. Contador.
9. Toma de presión a la salida del contador.
10. Limite de vivienda.
11. Llave de vivienda.
12. Toma de presión en vivienda (alternativo).
13. Llave de conexión del aparato.
14. Aparato de utilización.
15. Línea para instalaciones nuevas.
B.- EN EL SECTOR DOMESTICO:
Se utiliza en los hogares, para la cocina, servicio de agua caliente y
calefacción.

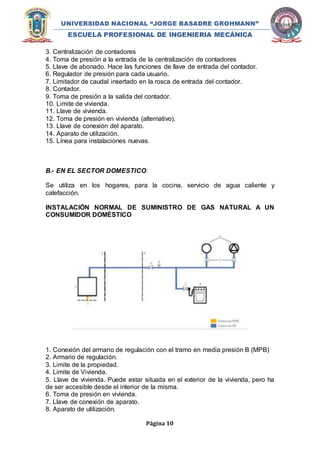

INSTALACIÓN NORMAL DE SUMINISTRO DE GAS NATURAL A UN
CONSUMIDOR DOMÉSTICO
1. Conexión del armario de regulación con el tramo en media presión B (MPB)
2. Armario de regulación.
3. Limite de la propiedad.
4. Limite de Vivienda.
5. Llave de vivienda. Puede estar situada en el exterior de la vivienda, pero ha
de ser accesible desde el interior de la misma.
6. Toma de presión en vivienda.
7. Llave de conexión de aparato.
8. Aparato de utilización.
Página 10

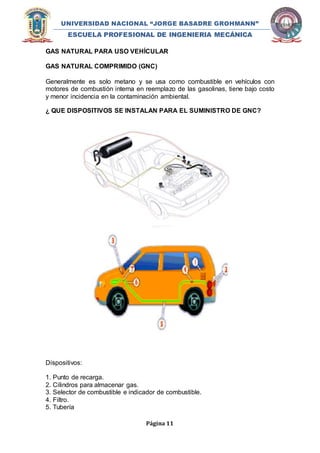

GAS NATURAL PARA USO VEHÍCULAR
GAS NATURAL COMPRIMIDO (GNC)
Generalmente es solo metano y se usa como combustible en vehículos con
motores de combustión interna en reemplazo de las gasolinas, tiene bajo costo
y menor incidencia en la contaminación ambiental.
¿ QUE DISPOSITIVOS SE INSTALAN PARA EL SUMINISTRO DE GNC?
Página 11
Dispositivos:
1. Punto de recarga.
2. Cilindros para almacenar gas.
3. Selector de combustible e indicador de combustible.
4. Filtro.
5. Tubería

6. Regulador de presión.
7. Carburador o mezclador aire-combustible
¿QUÉ VEHÍCULOS SE PUEDEN CONVERTIR A GNC?
Se pueden convertir a GNC los automóviles alimentados con gasolina, ya sea
que tengan carburador o posean sistema de inyección, Es importante que el
automóvil que se pretenda transformar a GNC esté en buenas condiciones de
funcionamiento, especialmente en lo que respecta a encendido e instalación
eléctrica.
Página 12
VENTAJAS DE USAR GNC
Las ventajas del GNC respecto de la gasolina son:
1) El costo inferior del GNC.
2) La menor contaminación ambiental, debido a la ausencia total de plomo y
benceno en el GNC.
3) La mayor duración del motor.
4) Mayor duración del aceite, debido a la menor carbonización.

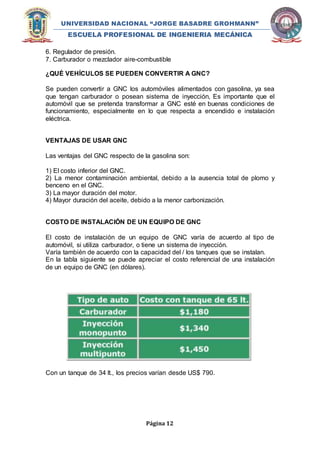

COSTO DE INSTALACIÓN DE UN EQUIPO DE GNC
El costo de instalación de un equipo de GNC varía de acuerdo al tipo de
automóvil, si utiliza carburador, o tiene un sistema de inyección.
Varía también de acuerdo con la capacidad del / los tanques que se instalan.
En la tabla siguiente se puede apreciar el costo referencial de una instalación
de un equipo de GNC (en dólares).
Con un tanque de 34 lt., los precios varían desde US$ 790.

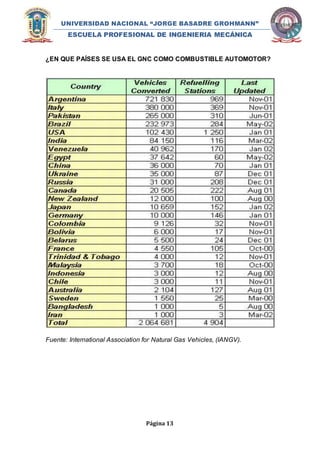

¿EN QUE PAÍSES SE USA EL GNC COMO COMBUSTIBLE AUTOMOTOR?
Fuente: International Association for Natural Gas Vehicles, (IANGV).
Página 13

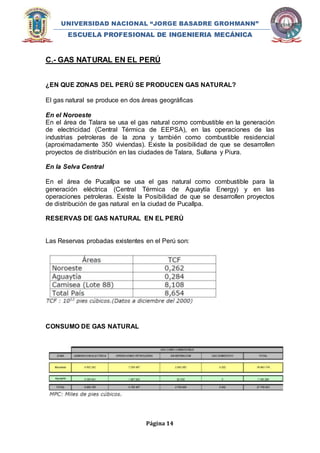

C.- GAS NATURAL EN EL PERÚ
¿EN QUE ZONAS DEL PERÚ SE PRODUCEN GAS NATURAL?
El gas natural se produce en dos áreas geográficas
En el Noroeste
En el área de Talara se usa el gas natural como combustible en la generación
de electricidad (Central Térmica de EEPSA), en las operaciones de las
industrias petroleras de la zona y también como combustible residencial
(aproximadamente 350 viviendas). Existe la posibilidad de que se desarrollen
proyectos de distribución en las ciudades de Talara, Sullana y Piura.
Página 14
En la Selva Central
En el área de Pucallpa se usa el gas natural como combustible para la
generación eléctrica (Central Térmica de Aguaytía Energy) y en las
operaciones petroleras. Existe la Posibilidad de que se desarrollen proyectos
de distribución de gas natural en la ciudad de Pucallpa.
RESERVAS DE GAS NATURAL EN EL PERÚ
Las Reservas probadas existentes en el Perú son:
CONSUMO DE GAS NATURAL

Página 15

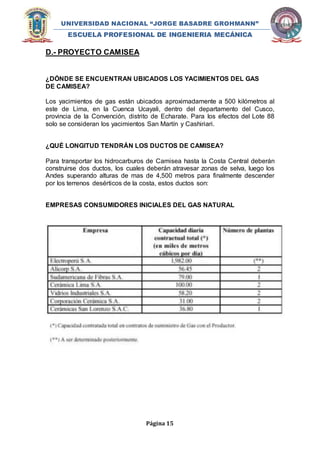

D.- PROYECTO CAMISEA
¿DÓNDE SE ENCUENTRAN UBICADOS LOS YACIMIENTOS DEL GAS
DE CAMISEA?
Los yacimientos de gas están ubicados aproximadamente a 500 kilómetros al
este de Lima, en la Cuenca Ucayali, dentro del departamento del Cusco,
provincia de la Convención, distrito de Echarate. Para los efectos del Lote 88
solo se consideran los yacimientos San Martín y Cashiriari.
¿QUÉ LONGITUD TENDRÁN LOS DUCTOS DE CAMISEA?
Para transportar los hidrocarburos de Camisea hasta la Costa Central deberán
construirse dos ductos, los cuales deberán atravesar zonas de selva, luego los
Andes superando alturas de mas de 4,500 metros para finalmente descender
por los terrenos desérticos de la costa, estos ductos son:
EMPRESAS CONSUMIDORES INICIALES DEL GAS NATURAL

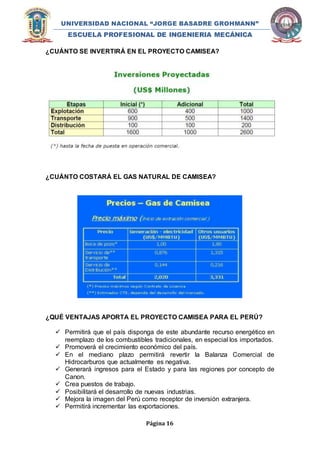

¿CUÁNTO SE INVERTIRÁ EN EL PROYECTO CAMISEA?
¿CUÁNTO COSTARÁ EL GAS NATURAL DE CAMISEA?
¿QUÉ VENTAJAS APORTA EL PROYECTO CAMISEA PARA EL PERÚ?
 Permitirá que el país disponga de este abundante recurso energético en
reemplazo de los combustibles tradicionales, en especial los importados.
 Promoverá el crecimiento económico del país.
 En el mediano plazo permitirá revertir la Balanza Comercial de
Hidrocarburos que actualmente es negativa.
 Generará ingresos para el Estado y para las regiones por concepto de
Página 16
Canon.
 Crea puestos de trabajo.
 Posibilitará el desarrollo de nuevas industrias.
 Mejora la imagen del Perú como receptor de inversión extranjera.
 Permitirá incrementar las exportaciones.

 Contribuirá a mejorar el ambiente
REFERENCIAS Y BIBLIOGRAFÍA
 http://www.perupetro.com.pe
 http://www.cnea.gov.ar/energe
 http://www.gasnatural.com
 http://www.iangv.org
 http://www.gncchile.cl
 http://www.gnc.org.ar
 http://www.osinerg.gob.pe:8888/SPH/html/gas_natural/gas_natural_peru/
Página 17
GasNatural2.htm
 http://www.osinerg.gob.pe:8888/SPH/html/gas_natural/cultura_gas_natur
al/prevencion_datos_utiles/prevencion_origen_gas.htm
 http://www.osinerg.gob.pe:8888/SPH/html/gas_natural/cultura_gas_natur
al/prevencion_datos_utiles/prevencion_composicion_gas.htm
 http://www.camisea.com.pe/esp/gas.asp

Gas natural en el peru

Más contenido relacionado

La actualidad más candente

Similar a Gas natural en el peru

Gas natural en el peru
