El documento presenta una introducción a los métodos de estudio del interior de la Tierra, dividiéndolos en métodos directos e indirectos. Explica brevemente algunos métodos directos como la exploración geológica y sondeos. Luego, describe con más detalle varios métodos geofísicos indirectos como el sísmico, gravimétrico, magnético y eléctrico. Finalmente, resume los modelos estático y dinámico de la estructura interna de la Tierra, distinguiendo capas como la corteza, m

1. ESTRUCTURA INTERNA DE LA TIERRA MÉTODOS DE ESTUDIO DEL INTERIOR DE LA TIERRA - Métodos directos - Métodos indirectos ESTRUCTURA DE LA TIERRA - Modelo estático - Modelo dinámico

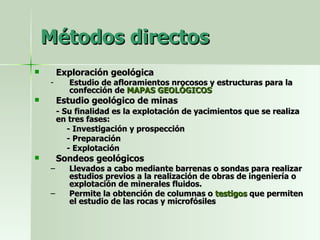

2. Métodos directos Exploración geológica Estudio de afloramientos nrocosos y estructuras para la confección de MAPAS GEOLÓGICOS Estudio geológico de minas - Su finalidad es la explotación de yacimientos que se realiza en tres fases: - Investigación y prospección - Preparación - Explotación Sondeos geológicos Llevados a cabo mediante barrenas o sondas para realizar estudios previos a la realización de obras de ingeniería o explotación de minerales fluidos. Permite la obtención de columnas o testigos que permiten el estudio de las rocas y microfósiles

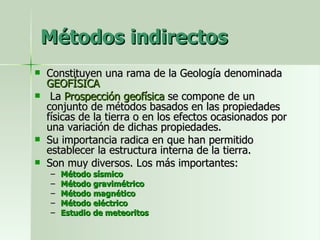

3. Métodos indirectos Constituyen una rama de la Geología denominada GEOFÍSICA La Prospección geofísica se compone de un conjunto de métodos basados en las propiedades físicas de la tierra o en los efectos ocasionados por una variación de dichas propiedades. Su importancia radica en que han permitido establecer la estructura interna de la tierra. Son muy diversos. Los más importantes: Método sísmico Método gravimétrico Método magnético Método eléctrico Estudio de meteoritos

4. Método sísmico y discontinuidades

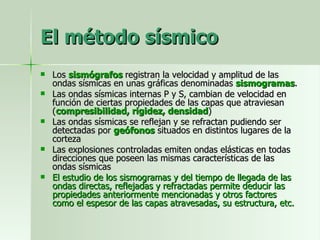

5. El método sísmico Los sismógrafos registran la velocidad y amplitud de las ondas sísmicas en unas gráficas denominadas sismogramas . Las ondas sísmicas internas P y S, cambian de velocidad en función de ciertas propiedades de las capas que atraviesan ( compresibilidad, rigidez, densidad ) Las ondas sísmicas se reflejan y se refractan pudiendo ser detectadas por geófonos situados en distintos lugares de la corteza Las explosiones controladas emiten ondas elásticas en todas direcciones que poseen las mismas características de las ondas sísmicas El estudio de los sismogramas y del tiempo de llegada de las ondas directas, reflejadas y refractadas permite deducir las propiedades anteriormente mencionadas y otros factores como el espesor de las capas atravesadas, su estructura, etc.

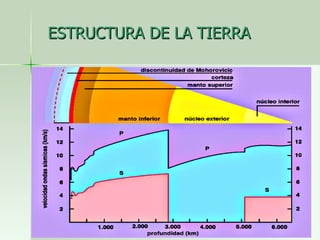

6. ESTRUCTURA DE LA TIERRA

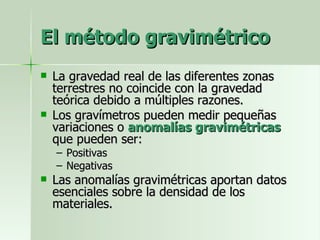

7. El método gravimétrico La gravedad real de las diferentes zonas terrestres no coincide con la gravedad teórica debido a múltiples razones. Los gravímetros pueden medir pequeñas variaciones o anomalías gravimétricas que pueden ser: Positivas Negativas Las anomalías gravimétricas aportan datos esenciales sobre la densidad de los materiales.

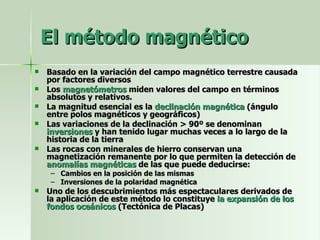

8. El método magnético Basado en la variación del campo magnético terrestre causada por factores diversos Los magnetómetros miden valores del campo en términos absolutos y relativos. La magnitud esencial es la declinación magnética (ángulo entre polos magnéticos y geográficos) Las variaciones de la declinación > 90º se denominan inversiones y han tenido lugar muchas veces a lo largo de la historia de la tierra Las rocas con minerales de hierro conservan una magnetización remanente por lo que permiten la detección de anomalías magnéticas de las que puede deducirse: Cambios en la posición de las mismas Inversiones de la polaridad magnética Uno de los descubrimientos más espectaculares derivados de la aplicación de este método lo constituye la expansión de los fondos oceánicos (Tectónica de Placas)

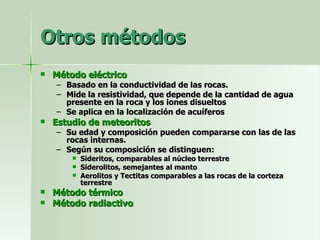

9. Otros métodos Método eléctrico Basado en la conductividad de las rocas. Mide la resistividad, que depende de la cantidad de agua presente en la roca y los iones disueltos Se aplica en la localización de acuíferos Estudio de meteoritos Su edad y composición pueden compararse con las de las rocas internas. Según su composición se distinguen: Sideritos, comparables al núcleo terrestre Siderolitos, semejantes al manto Aerolitos y Tectitas comparables a las rocas de la corteza terrestre Método térmico Método radiactivo

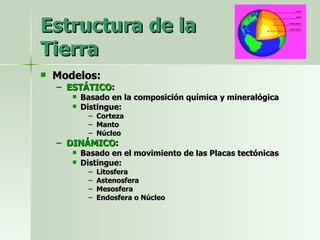

10. Estructura de la Tierra Modelos: ESTÁTICO : Basado en la composición química y mineralógica Distingue: Corteza Manto Núcleo DINÁMICO : Basado en el movimiento de las Placas tectónicas Distingue: Litosfera Astenosfera Mesosfera Endosfera o Núcleo

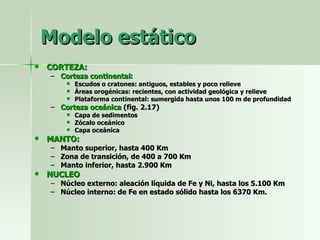

11. Modelo estático CORTEZA: Corteza continental : Escudos o cratones: antiguos, estables y poco relieve Áreas orogénicas: recientes, con actividad geológica y relieve Plataforma continental: sumergida hasta unos 100 m de profundidad Corteza oceánica (fig. 2.17) Capa de sedimentos Zócalo oceánico Capa oceánica MANTO: Manto superior, hasta 400 Km Zona de transición, de 400 a 700 Km Manto inferior, hasta 2.900 Km NUCLEO Núcleo externo: aleación líquida de Fe y Ni, hasta los 5.100 Km Núcleo interno: de Fe en estado sólido hasta los 6370 Km.

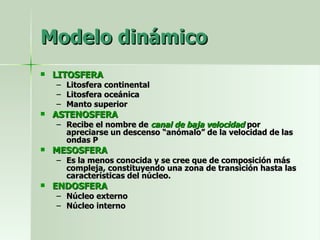

12. Modelo dinámico LITOSFERA Litosfera continental Litosfera oceánica Manto superior ASTENOSFERA Recibe el nombre de canal de baja velocidad por apreciarse un descenso “anómalo” de la velocidad de las ondas P MESOSFERA Es la menos conocida y se cree que de composición más compleja, constituyendo una zona de transición hasta las características del núcleo. ENDOSFERA Núcleo externo Núcleo interno

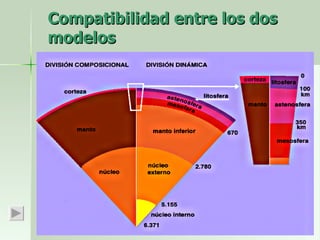

13. Compatibilidad entre los dos modelos
