Este documento describe varios métodos para estudiar el interior de la Tierra, incluyendo métodos directos como sondeos geológicos y materiales volcánicos, e indirectos como la densidad terrestre, métodos gravimétricos, gradiente geotérmico, magnetismo terrestre, método eléctrico y sísmico. También resume la estructura interna de la Tierra según el modelo geoquímico, con una corteza, manto y núcleo compuestos de diferentes materiales en función de la profundidad.

1. Estructura interna de
la Tierra.

2. Métodos de estudio del interior
de la Tierra
 Métodos directos
 Sondeos geológicos:
Mediante barrenas que perforan el terreno y sacan a la
superficie un “testigo” (columna de materiales).
El sondeo más profundo realizado ha sido de 12 Km en la
península de Kola.
 Materiales arrojados por volcanes o afloramiento de
materiales por la erosión.

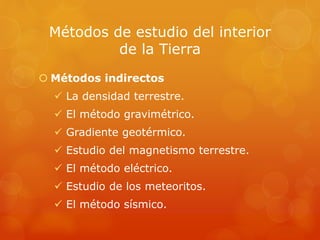

3. Métodos de estudio del interior
de la Tierra
 Métodos indirectos
 La densidad terrestre.
 El método gravimétrico.
 Gradiente geotérmico.
 Estudio del magnetismo terrestre.
 El método eléctrico.
 Estudio de los meteoritos.
 El método sísmico.

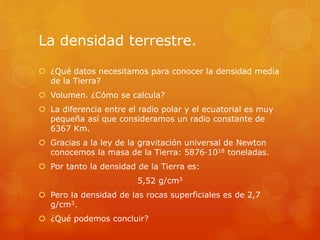

4. La densidad terrestre.
 ¿Qué datos necesitamos para conocer la densidad media
de la Tierra?
 Volumen. ¿Cómo se calcula?
 La diferencia entre el radio polar y el ecuatorial es muy
pequeña así que consideramos un radio constante de
6367 Km.
 Gracias a la ley de la gravitación universal de Newton
conocemos la masa de la Tierra: 5876·1018 toneladas.
 Por tanto la densidad de la Tierra es:
5,52 g/cm3
 Pero la densidad de las rocas superficiales es de 2,7
g/cm3.
 ¿Qué podemos concluir?

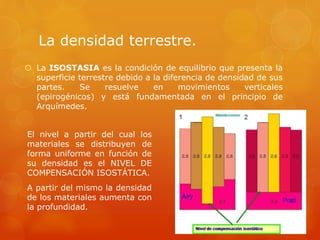

5. La densidad terrestre.
 La ISOSTASIA es la condición de equilibrio que presenta la
superficie terrestre debido a la diferencia de densidad de sus
partes. Se resuelve en movimientos verticales
(epirogénicos) y está fundamentada en el principio de
Arquímedes.
El nivel a partir del cual los
materiales se distribuyen de
forma uniforme en función de
su densidad es el NIVEL DE
COMPENSACIÓN ISOSTÁTICA.
A partir del mismo la densidad
de los materiales aumenta con
la profundidad.

6. Método gravimétrico
 El valor teórico de g, además de depender de la latitud a
la que nos encontramos (R), varía con:
 La aceleración centrífuga (ac)
 Altitud y masa del material (tierra o agua).
 Relieve.
g = 4/3 · p · G · r · R – ac + CAL – CB + CT
Aplicando todas las correcciones, cualquier anomalía
gravimétrica depende de la densidad de los
materiales subyacentes.
Por este motivo, se observan diferencias entre el valor de la
gravedad medido para dos puntos de la superficie
terrestre con idéntica latitud y altitud.

7. Método gravimétrico.
SATÉLITE GOCE:
 El poder de la fuerza
de la gravedad en la
Tierra.
* Se denomina geoide al cuerpo de
forma casi esférica, definido por la
superficie equipotencial del campo
gravitatorio terrestre, de modo que
sobre él hay en todos los puntos la
misma atracción terrestre.
Gráficamente se puede definir como la
superficie de los mares en calma
prolongada bajo los continentes.

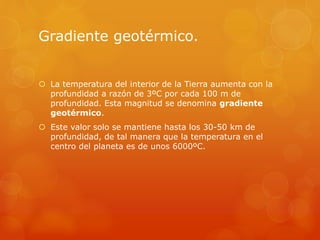

8. Gradiente geotérmico.
 La temperatura del interior de la Tierra aumenta con la
profundidad a razón de 3ºC por cada 100 m de
profundidad. Esta magnitud se denomina gradiente
geotérmico.
 Este valor solo se mantiene hasta los 30-50 km de
profundidad, de tal manera que la temperatura en el
centro del planeta es de unos 6000ºC.

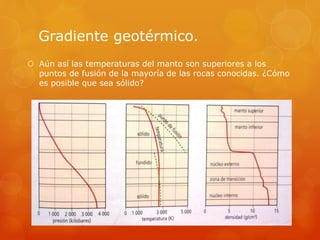

9. Gradiente geotérmico.
 Aún así las temperaturas del manto son superiores a los
puntos de fusión de la mayoría de las rocas conocidas. ¿Cómo
es posible que sea sólido?

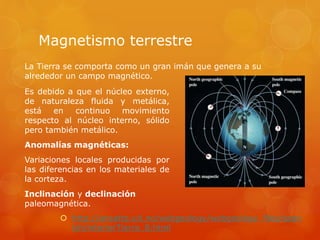

10. Magnetismo terrestre
 http://ansatte.uit.no/webgeology/webgeology_files/span
ish/interiorTierra_8.html
La Tierra se comporta como un gran imán que genera a su
alrededor un campo magnético.
Es debido a que el núcleo externo,
de naturaleza fluida y metálica,
está en continuo movimiento
respecto al núcleo interno, sólido
pero también metálico.
Anomalías magnéticas:
Variaciones locales producidas por
las diferencias en los materiales de
la corteza.
Inclinación y declinación
paleomagnética.

11.  Líneas que unen puntos con la misma declinación
magnética.

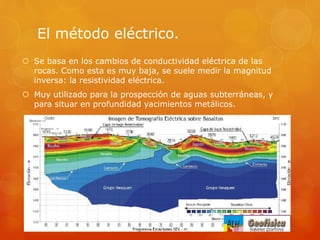

12. El método eléctrico.
 Se basa en los cambios de conductividad eléctrica de las
rocas. Como esta es muy baja, se suele medir la magnitud
inversa: la resistividad eléctrica.
 Muy utilizado para la prospección de aguas subterráneas, y
para situar en profundidad yacimientos metálicos.

13. Estudio de los meteoritos.
 Es lógico pensar que, si todo el sistema solar se formó a
la vez, la composición de los meteoritos será similar a la
de los planetesimales que originaron la Tierra. Por tanto,
podrían informarnos de la naturaleza de los materiales
existentes en el interior terrestre.
 Según su composición:
• Acondritas: 9% del total. Silicatos de Fe, Ca y Mg 
parecido a los basaltos de la corteza oceánica.
• Condritas: 86%. Silicatos de Mg  peridotitas del
manto.
• Sideritos: 4%. Hierro y en menor medida níquel 
Núcleo.
• Siderolitos: 1%. Fe y silicatos  Núcleo.

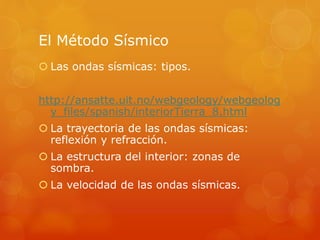

14. El Método Sísmico
 Las ondas sísmicas: tipos.
http://ansatte.uit.no/webgeology/webgeolog
y_files/spanish/interiorTierra_8.html
 La trayectoria de las ondas sísmicas:
reflexión y refracción.
 La estructura del interior: zonas de
sombra.
 La velocidad de las ondas sísmicas.

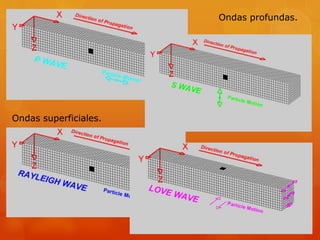

15. Ondas profundas.
Ondas superficiales.

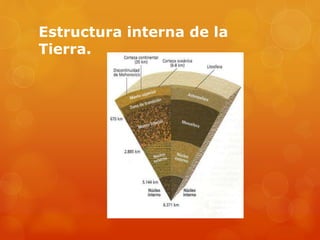

16. Estructura interna de la
Tierra.

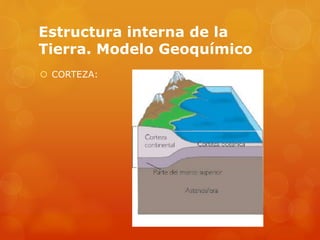

17. Estructura interna de la
Tierra. Modelo Geoquímico
 CORTEZA:

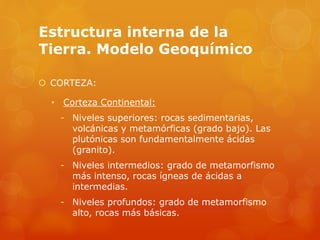

18. Estructura interna de la
Tierra. Modelo Geoquímico
 CORTEZA:
• Corteza Continental:
- Niveles superiores: rocas sedimentarias,
volcánicas y metamórficas (grado bajo). Las
plutónicas son fundamentalmente ácidas
(granito).
- Niveles intermedios: grado de metamorfismo
más intenso, rocas ígneas de ácidas a
intermedias.
- Niveles profundos: grado de metamorfismo
alto, rocas más básicas.

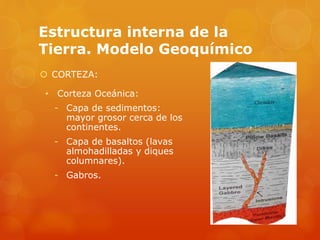

19. Estructura interna de la
Tierra. Modelo Geoquímico
 CORTEZA:
• Corteza Oceánica:
- Capa de sedimentos:
mayor grosor cerca de los
continentes.
- Capa de basaltos (lavas
almohadilladas y diques
columnares).
- Gabros.

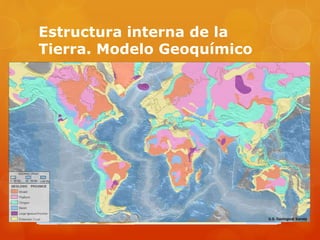

20. Estructura interna de la
Tierra. Modelo Geoquímico
 ESTRUCTURA HORIZONTAL DE LA CORTEZA
• Corteza emergida
- Cratones o escudos: áreas de miles de km2
tectónicamente estables. Forman extensas penillanuras
debido a la intensa erosión. Principalmente rocas
metamórificas muy antiguas.
- Orógenos o cordilleras: son los relieves más
elevados y plegados. Importante actividad tectónica y
magmática. Rocas más modernas de naturaleza
sedimentaria y/o metamórfica.
- Plataformas interiores: entre cratones y
orógenos aparecen depresionen en las que se depositan
los sedimentos.

21. Estructura interna de la
Tierra. Modelo Geoquímico
 ESTRUCTURA HORIZONTAL DE LA CORTEZA
• Corteza sumergida bajo los océanos.

22. Estructura interna de la
Tierra. Modelo Geoquímico
 ESTRUCTURA HORIZONTAL DE LA CORTEZA
• Corteza sumergida bajo los océanos.

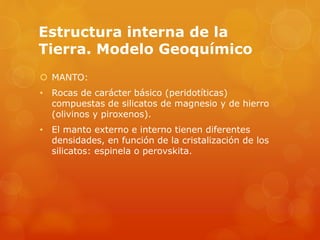

23. Estructura interna de la
Tierra. Modelo Geoquímico
 MANTO:
• Rocas de carácter básico (peridotíticas)
compuestas de silicatos de magnesio y de hierro
(olivinos y piroxenos).
• El manto externo e interno tienen diferentes
densidades, en función de la cristalización de los
silicatos: espinela o perovskita.

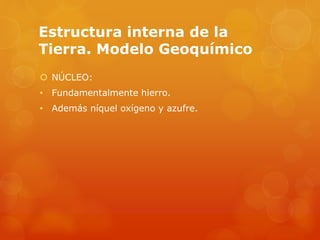

24. Estructura interna de la
Tierra. Modelo Geoquímico
 NÚCLEO:
• Fundamentalmente hierro.
• Además níquel oxígeno y azufre.

25. Estructura interna de la
Tierra. Modelo Dinámico
