El método sísmico permite inferir la estructura interna de la Tierra mediante el estudio del comportamiento de las ondas sísmicas generadas por los terremotos. Existen ondas sísmicas internas como las ondas P y S, y ondas superficiales como las ondas de Rayleigh y Love. Los cambios en la velocidad y trayectoria de las ondas al atravesar materiales de diferente densidad y elasticidad revelan discontinuidades sísmicas como la de Gutenberg que delimita el manto y el núcleo.

1. Sismología y método
sísmico
https://www.slideshare.net/EDU3364/metodos-de-estudio-del-interior-terrestre

2. Método sísmico
Mediante la Sismología se puede inferir importante información sobre las capas
que forman el interior terrestre

3. Método sísmico: terremotos y ondas sísmicas
Rocas LitosferaEsfuerzos Esfuerzos
Rocas Litosfera
Falla (rotura)
Terremoto
(energía elástica liberada)
Ondas sísmicas
Frente de onda

4. Método sísmico: tipos de ondas
ONDAS
SÍSMICAS
ONDAS INTERNAS
(DE CUERPO)
ONDAS
SUPERFICIALES
ONDAS
PRIMARIAS
(ONDAS P) ONDAS
SECUNDARIAS
(ONDAS S)
ONDAS RAYLEIGH
ONDAS LOVE

5. Método sísmico: ondas internas
ONDAS INTERNAS (DE CUERPO)
ONDAS PRIMARIAS (ONDAS P) ONDAS SECUNDARIAS (ONDAS S)
- Transmisión en sólidos y líquidos
- Movimiento de compresión y dilatación
(análogo al de un muelle)
- Dirección de propagación = Dirección de
vibración
- Mayor velocidad, 1ª en registrarse en los
sismógrafos
- Transmisión solo en sólidos
- Movimiento de vibración transversal (análogo a la
vibración de una cuerda)
- Dirección de propagación transversal a la dirección
de vibración
- Menor velocidad, 2ª en registrarse en los
sismógrafos

6. Método sísmico: ondas superficiales
ONDAS SUPERFICIALES
ONDAS RAYLEIGH ONDAS LOVE
• Transmisión solo en la superficie
• Son más lentas que las ondas de cuerpo
• Movimiento similar a las olas del mar
• Pierden intensidad con la profundidad
- Transmisión solo en la superficie
- Son más lentas que las ondas de cuerpo
- Movimiento de oscilación horizontal de la superficie
- Pierden intensidad con la profundidad
- Son las más dañinas, destrozan los cimientos
!

7. Método sísmico: fundamento
Se basa en las variaciones de VELOCIDAD y TRAYECTORIA de las ONDAS SÍSMICAS,
cuando cambian la DENSIDAD y/o la ELASTICIDAD de los materiales que atraviesan
Las superficies o lugares del interior terrestre donde se producen cambios bruscos de
velocidad y trayectoria de las ondas sísmicas se conocen por DISCONTINUIDADES
SÍSMICAS

8. Método sísmico: cambios de trayectoria
Los cambios de trayectoria pueden ser debidos a:
- la REFLEXIÓN DE LAS ONDAS SÍSMICAS
- la REFRACCIÓN DE LAS ONDAS SÍSMICAS

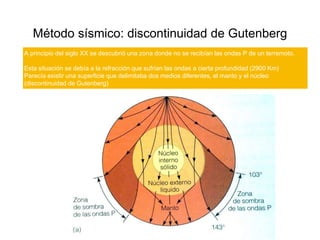

9. Método sísmico: discontinuidad de Gutenberg
A principio del siglo XX se descubrió una zona donde no se recibían las ondas P de un terremoto.
Esta situación se debía a la refracción que sufrían las ondas a cierta profundidad (2900 Km)
Parecía existir una superficie que delimitaba dos medios diferentes, el manto y el núcleo
(discontinuidad de Gutenberg)

10. Método sísmico: discontinuidad de Gutenberg
También se descubrió una zona de sombra para las ondas S, aún mayor que la anterior.
Esto llevó a pensar que la parte exterior del núcleo debía encontrarse en estado líquido (no
se transmiten las ondas S).

11. Método sísmico: otras discontinuidades
Posteriormente se descubrieron otras discontinuidades sísmicas que correspondían con
variaciones fuertes de la velocidad y trayectoria de las ondas sísmicas

12. Método sísmico: otras discontinuidades
También se detectó en el manto una zona donde las ondas P y S
reducen su velocidad.
Se interpreta como una zona de fusión parcial de los materiales
Este canal de baja velocidad corresponde con la ASTENOSFERA
