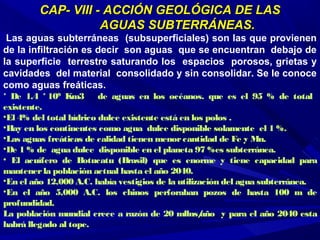

1. CAP- VIII - ACCIÓN GEOLÓGICA DE LASCAP- VIII - ACCIÓN GEOLÓGICA DE LAS
AGUAS SUBTERRÁNEAS.AGUAS SUBTERRÁNEAS.
Las aguas subterráneas (subsuperficiales) son las que provienen
de la infiltración es decir son aguas que se encuentran debajo de
la superficie terrestre saturando los espacios porosos, grietas y
cavidades del material consolidado y sin consolidar. Se le conoce
como aguas freáticas.
* De 1.4 * 109
Km3 de aguas en los océanos. que es el 95 % de total
existente.
•El 4% del total hídrico dulce existente está en los polos .
•Hay en los continentes como agua dulce disponible solamente el 1 %.
•Las aguas freáticas de calidad tienen menorcantidad de Fe y Mn.
•De 1 % de agua dulce disponible en el planeta 97 %es subterránea.
• El acuífero de Botucatu (Brasil) que es enorme y tiene capacidad para
mantener la población actual hasta el año 2040.
•En el año 12,000 A.C. había vestigios de la utilización del agua subterránea.
•En el año 5,000 A.C. los chinos perforaban pozos de hasta 100 m de
profundidad.
La población mundial crece a razón de 20 mllns/año y para el año 2040 esta
habrá llegado al tope.

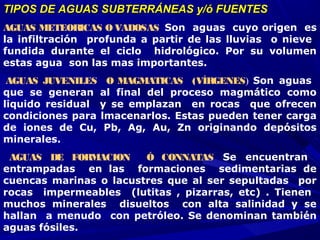

3. TIPOS DE AGUAS SUBTERRÁNEAS y/ó FUENTESTIPOS DE AGUAS SUBTERRÁNEAS y/ó FUENTES
AGUAS METEORICAS O VADOSAS Son aguas cuyo origen es
la infiltración profunda a partir de las lluvias o nieve
fundida durante el ciclo hidrológico. Por su volumen
estas agua son las mas importantes.
AGUAS JUVENILES O MAGMATICAS (VÍRGENES) Son aguas
que se generan al final del proceso magmático como
liquido residual y se emplazan en rocas que ofrecen
condiciones para lmacenarlos. Estas pueden tener carga
de iones de Cu, Pb, Ag, Au, Zn originando depósitos
minerales.
AGUAS DE FORMACION Ó CONNATAS Se encuentran
entrampadas en las formaciones sedimentarias de
cuencas marinas o lacustres que al ser sepultadas por
rocas impermeables (lutitas , pizarras, etc) . Tienen
muchos minerales disueltos con alta salinidad y se
hallan a menudo con petróleo. Se denominan también
aguas fósiles.

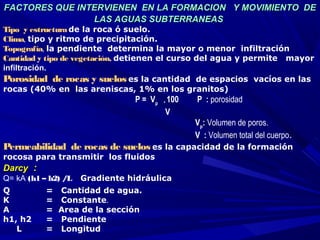

4. FACTORES QUE INTERVIENEN EN LA FORMACION Y MOVIMIENTO DEFACTORES QUE INTERVIENEN EN LA FORMACION Y MOVIMIENTO DE
LAS AGUAS SUBTERRANEASLAS AGUAS SUBTERRANEAS
Tipo y estructura de la roca ó suelo.
Clima, tipo y ritmo de precipitación.
Topografía, la pendiente determina la mayor o menor infiltración
Cantidad y tipo de vegetación, detienen el curso del agua y permite mayor
infiltración.
Porosidad de rocas y suelos es la cantidad de espacios vacíos en las
rocas (40% en las areniscas, 1% en los granitos)
P = Vp *
100 P : porosidad
V
Vp
: Volumen de poros.
V : Volumen total del cuerpo.
Permeabilidad de rocas de suelos es la capacidad de la formación
rocosa para transmitir los fluidos
DarcyDarcy ::
Q= kA (h1 – h2) /L Gradiente hidráulica
Q = Cantidad de agua.
K = Constante.
A = Area de la sección
h1, h2 = Pendiente
L = Longitud

6. CONDICIONES Y DISTRIBUCION DE LAS AGUASCONDICIONES Y DISTRIBUCION DE LAS AGUAS
SUBTERRANEASSUBTERRANEAS
1 ) Zona de aporte ligado a las precipitaciones mayormente
esta en las partes altas.
2 ) Presencia del acuífero que es una roca porosa permeable
que permite que permite el almacenamiento y movimiento de
aguas subterráneas.
3 ) Rocas impermeables permitirá la acumulación de aguas
ZONAS DE AGUAS SUBTERRÁNEAS.
(A) ZONA DE AIREACIÓN no saturada , donde los poros
están llenos de aire y permiten el paso del agua. En esta
zona se produce la infiltración de las aguas de lluvias que
nunca se satura por completo.
(B) ZONA DE SATURACION, donde los poros están llenos
de agua, allí se denomina agua subterránea
(C) NIVEL FREATICO, es la parte superior de la zona de
saturación y se adapta a la topografía del terreno. En la
intersección entre la superficie del terreno y la napa se
forman charcos, lagunas, puquiales.

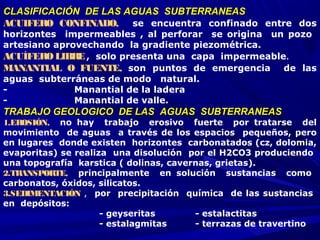

8. CLASIFICACIÓN DE LAS AGUAS SUBTERRANEASCLASIFICACIÓN DE LAS AGUAS SUBTERRANEAS

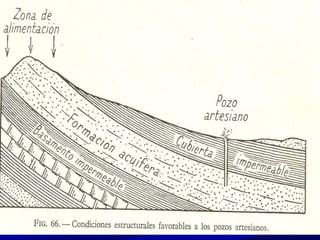

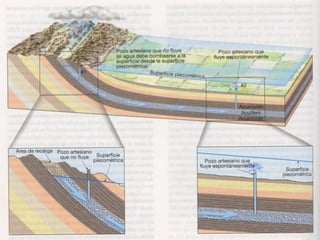

ACUIFERO CONFINADO, se encuentra confinado entre dos
horizontes impermeables , al perforar se origina un pozo
artesiano aprovechando la gradiente piezométrica.
ACUÍFEROLIBRE, solo presenta una capa impermeable.
MANANTIAL O FUENTE, son puntos de emergencia de las
aguas subterráneas de modo natural.
- Manantial de la ladera
- Manantial de valle.
TRABAJO GEOLOGICO DE LAS AGUAS SUBTERRANEASTRABAJO GEOLOGICO DE LAS AGUAS SUBTERRANEAS
1.EROSIÓN, no hay trabajo erosivo fuerte por tratarse del
movimiento de aguas a través de los espacios pequeños, pero
en lugares donde existen horizontes carbonatados (cz, dolomia,
evaporitas) se realiza una disolución por el H2CO3 produciendo

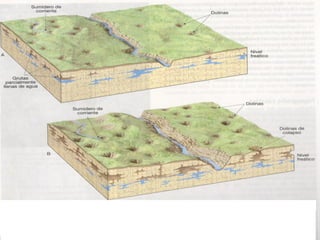

una topografía karstica ( dolinas, cavernas, grietas).
2.TRANSPORTE, principalmente en solución sustancias como
carbonatos, óxidos, silicatos.
3.SEDIMENTACIÓN , por precipitación química de las sustancias
en depósitos:

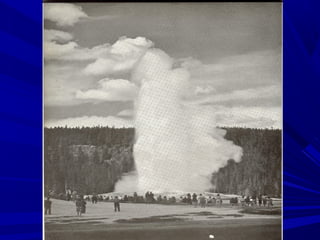

- geyseritas - estalactitas

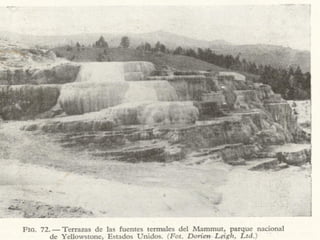

- estalagmitas - terrazas de travertino

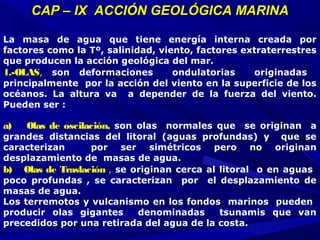

14. CAP – IX ACCIÓN GEOLÓGICA MARINACAP – IX ACCIÓN GEOLÓGICA MARINA
La masa de agua que tiene energía interna creada por
factores como la Tº, salinidad, viento, factores extraterrestres
que producen la acción geológica del mar.
1.-OLAS, son deformaciones ondulatorias originadas
principalmente por la acción del viento en la superficie de los
océanos. La altura va a depender de la fuerza del viento.
Pueden ser :
a) Olas de oscilación, son olas normales que se originan a
grandes distancias del litoral (aguas profundas) y que se
caracterizan por ser simétricos pero no originan
desplazamiento de masas de agua.
b) Olas de Traslación , se originan cerca al litoral o en aguas
poco profundas , se caracterizan por el desplazamiento de
masas de agua.
Los terremotos y vulcanismo en los fondos marinos pueden
producir olas gigantes denominadas tsunamis que van
precedidos por una retirada del agua de la costa.

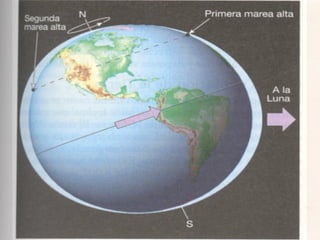

15. 2.- MAREAS, son subidas y bajadas del nivel del mar en forma
periódica (dos veces en 24 horas) por la atracción diferencial de la
luna y el sol. Pleamar (6-9 m, 13 m) ó “Marea viva” y Bajamar ó
“marea muerta”
CORRIENTES MARINAS, son grandes sistemas de circulación de
agua
Olas internas , en su formación no interviene el viento y se forma
por flujos de agua que circula en el interior del mar o sea por el
encuentro de dos corrientes marinas.

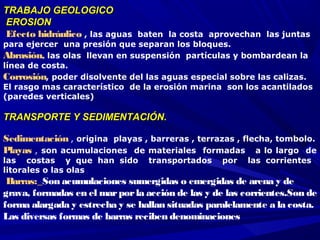

22. TRABAJO GEOLOGICOTRABAJO GEOLOGICO
EROSIONEROSION
Efecto hidráulico , las aguas baten la costa aprovechan las juntas
para ejercer una presión que separan los bloques.
Abrasión, las olas llevan en suspensión partículas y bombardean la
línea de costa.
Corrosión, poder disolvente del las aguas especial sobre las calizas.
El rasgo mas característico de la erosión marina son los acantilados
(paredes verticales)
TRANSPORTE Y SEDIMENTACIÓN.TRANSPORTE Y SEDIMENTACIÓN.
Sedimentación , origina playas , barreras , terrazas , flecha, tombolo.
Playas , son acumulaciones de materiales formadas a lo largo de
las costas y que han sido transportados por las corrientes
litorales o las olas
Barras:_Son acumulaciones sumergidas o emergidas de arena y de
grava, formadas en el marporla acción de las y de las corrientes.Son de
forma alargada y estrecha y se hallan situadas paralelamente a la costa.
Las diversas formas de barras reciben denominaciones

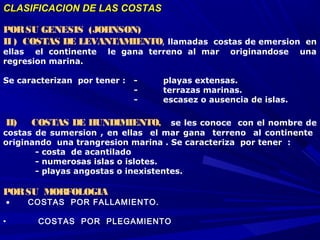

24. CLASIFICACION DE LAS COSTASCLASIFICACION DE LAS COSTAS
PORSU GENESIS (JOHNSON)
II ) COSTAS DE LEVANTAMIENTO, llamadas costas de emersion en
ellas el continente le gana terreno al mar originandose una
regresion marina.
Se caracterizan por tener : - playas extensas.
- terrazas marinas.
- escasez o ausencia de islas.
II) COSTAS DE HUNDIMIENTO, se les conoce con el nombre de
costas de sumersion , en ellas el mar gana terreno al continente
originando una trangresion marina . Se caracteriza por tener :
- costa de acantilado
- numerosas islas o islotes.
- playas angostas o inexistentes.
PORSU MORFOLOGIA
• COSTAS POR FALLAMIENTO.

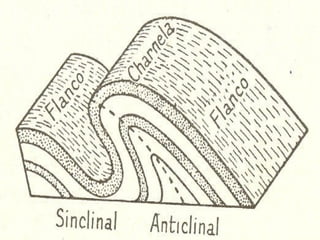

• COSTAS POR PLEGAMIENTO

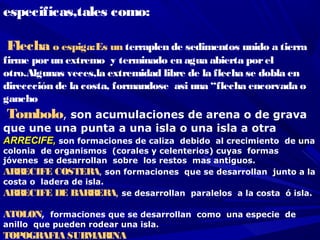

26. especificas,tales como:
Flecha o espiga:Es un terraplen de sedimentos unido a tierra
firme porun extremo y terminado en agua abierta porel
otro.Algunas veces,la extremidad libre de la flecha se dobla en
direccción de la costa, formandose asi una “flecha encorvada o
gancho
Tombolo, son acumulaciones de arena o de grava
que une una punta a una isla o una isla a otra
ARRECIFE,ARRECIFE, son formaciones de caliza debido al crecimiento de una
colonia de organismos (corales y celenterios) cuyas formas
jóvenes se desarrollan sobre los restos mas antiguos.
ARRECIFE COSTERA, son formaciones que se desarrollan junto a la
costa o ladera de isla.
ARRECIFE DE BARRERA, se desarrollan paralelos a la costa ó isla.
ATOLON, formaciones que se desarrollan como una especie de
anillo que pueden rodear una isla.
TOPOGRAFIA SUBMARINA

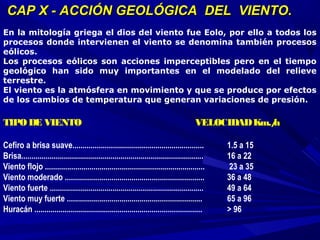

29. CAP X - ACCIÓN GEOLÓGICA DEL VIENTO.CAP X - ACCIÓN GEOLÓGICA DEL VIENTO.
En la mitología griega el dios del viento fue Eolo, por ello a todos los
procesos donde intervienen el viento se denomina también procesos
eólicos.
Los procesos eólicos son acciones imperceptibles pero en el tiempo
geológico han sido muy importantes en el modelado del relieve
terrestre.

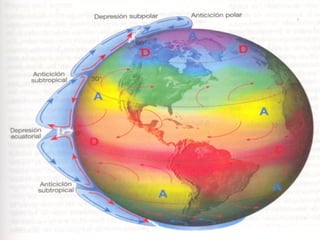

El viento es la atmósfera en movimiento y que se produce por efectos
de los cambios de temperatura que generan variaciones de presión.
TIPODE VIENTO VELOCIDADKm./h
Cefiro a brisa suave................................................................. 1.5 a 15
Brisa.......................................................................................... 16 a 22
Viento flojo ............................................................................... 23 a 35
Viento moderado ..................................................................... 36 a 48
Viento fuerte ............................................................................ 49 a 64
Viento muy fuerte ................................................................... 65 a 96
Huracán ................................................................................... > 96

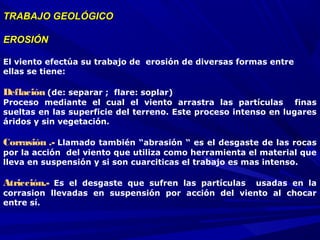

31. TRABAJO GEOLÓGICOTRABAJO GEOLÓGICO
EROSIÓNEROSIÓN
El viento efectúa su trabajo de erosión de diversas formas entre
ellas se tiene:
Deflación (de: separar ; flare: soplar)
Proceso mediante el cual el viento arrastra las partículas finas
sueltas en las superficie del terreno. Este proceso intenso en lugares
áridos y sin vegetación.
Corrasión .- Llamado también “abrasión “ es el desgaste de las rocas
por la acción del viento que utiliza como herramienta el material que
lleva en suspensión y si son cuarciticas el trabajo es mas intenso.
Atricción.- Es el desgaste que sufren las partículas usadas en la
corrasion llevadas en suspensión por acción del viento al chocar
entre sí.

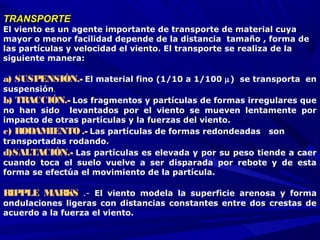

32. TRANSPORTETRANSPORTE
El viento es un agente importante de transporte de material cuya
mayor o menor facilidad depende de la distancia tamaño , forma de
las partículas y velocidad el viento. El transporte se realiza de la
siguiente manera:
a) SUSPENSIÓN.- El material fino (1/10 a 1/100 µ) se transporta en
suspensión.
b) TRACCIÓN.- Los fragmentos y partículas de formas irregulares que
no han sido levantados por el viento se mueven lentamente por
impacto de otras partículas y la fuerzas del viento.
c) RODAMIENTO.- Las partículas de formas redondeadas son
transportadas rodando.
d)SALTACIÓN.- Las partículas es elevada y por su peso tiende a caer
cuando toca el suelo vuelve a ser disparada por rebote y de esta
forma se efectúa el movimiento de la partícula.
RIPPLE MARKS .- El viento modela la superficie arenosa y forma
ondulaciones ligeras con distancias constantes entre dos crestas de
acuerdo a la fuerza el viento.

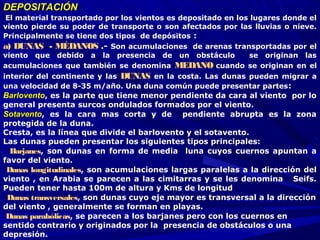

33. DEPOSITACIÓNDEPOSITACIÓN
El material transportado por los vientos es depositado en los lugares donde el
viento pierde su poder de transporte o son afectados por las lluvias o nieve.
Principalmente se tiene dos tipos de depósitos :
a) DUNAS - MÉDANOS .- Son acumulaciones de arenas transportadas por el
viento que debido a la presencia de un obstáculo se originan las
acumulaciones que también se denomina MEDANO cuando se originan en el
interior del continente y las DUNAS en la costa. Las dunas pueden migrar a
una velocidad de 8-35 m/año. Una duna común puede presentar partes:
BarloventoBarlovento, es la parte que tiene menor pendiente da cara al viento por lo
general presenta surcos ondulados formados por el viento.
SotaventoSotavento, es la cara mas corta y de pendiente abrupta es la zona
protegida de la duna.
Cresta, es la línea que divide el barlovento y el sotavento.

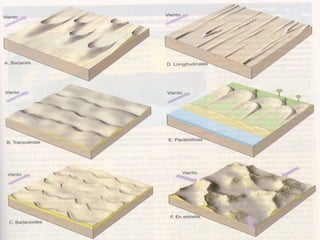

Las dunas pueden presentar los siguientes tipos principales:
Barjanes, son dunas en forma de media luna cuyos cuernos apuntan a
favor del viento.
Dunas longitudinales, son acumulaciones largas paralelas a la dirección del
viento , en Arabia se parecen a las cimitarras y se les denomina Seifs.
Pueden tener hasta 100m de altura y Kms de longitud
Dunas transversales, son dunas cuyo eje mayor es transversal a la dirección
del viento , generalmente se forman en playas.
Dunas parabólicas, se parecen a los barjanes pero con los cuernos en
sentido contrario y originados por la presencia de obstáculos o una
depresión.

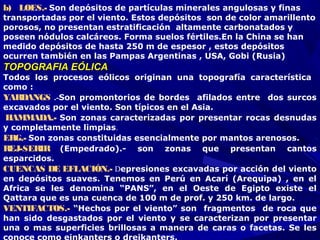

36. b) LOES.- Son depósitos de partículas minerales angulosas y finas
transportadas por el viento. Estos depósitos son de color amarillento
porosos, no presentan estratificación altamente carbonatados y
poseen nódulos calcáreos. Forma suelos fértiles.En la China se han
medido depósitos de hasta 250 m de espesor , estos depósitos
ocurren también en las Pampas Argentinas , USA, Gobi (Rusia)
TOPOGRAFIA EÓLICATOPOGRAFIA EÓLICA
Todos los procesos eólicos originan una topografía característica
como :
YARDANGS .-Son promontorios de bordes afilados entre dos surcos
excavados por el viento. Son típicos en el Asia.
HAMMADA.- Son zonas caracterizadas por presentar rocas desnudas
y completamente limpias.
ERG.- Son zonas constituidas esencialmente por mantos arenosos.
REJ-SERIR (Empedrado).- son zonas que presentan cantos
esparcidos.
CUENCAS DE EFLACIÓN.- Depresiones excavadas por acción del viento
en depósitos suaves. Tenemos en Perú en Acarí (Arequipa) , en el
Africa se les denomina “PANS”, en el Oeste de Egipto existe el
Qattara que es una cuenca de 100 m de prof. y 250 km. de largo.
VENTIFACTOS.- “Hechos por el viento” son fragmentos de roca que
han sido desgastados por el viento y se caracterizan por presentar
una o mas superficies brillosas a manera de caras o facetas. Se les

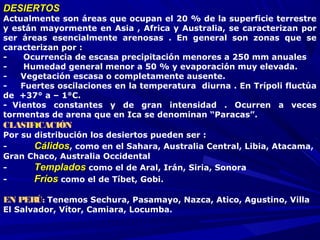

40. DESIERTOSDESIERTOS
Actualmente son áreas que ocupan el 20 % de la superficie terrestre
y están mayormente en Asia , Africa y Australia, se caracterizan por
ser áreas esencialmente arenosas . En general son zonas que se
caracterizan por :
- Ocurrencia de escasa precipitación menores a 250 mm anuales
- Humedad general menor a 50 % y evaporación muy elevada.
- Vegetación escasa o completamente ausente.
- Fuertes oscilaciones en la temperatura diurna . En Trípoli fluctúa
de +37° a – 1°C.
- Vientos constantes y de gran intensidad . Ocurren a veces
tormentas de arena que en Ica se denominan “Paracas”.
CLASIFICACIÓN
Por su distribución los desiertos pueden ser :
- CálidosCálidos, como en el Sahara, Australia Central, Libia, Atacama,
Gran Chaco, Australia Occidental
- TempladosTemplados como el de Aral, Irán, Siria, Sonora
- FríosFríos como el de Tíbet, Gobi.
EN PERÚ: Tenemos Sechura, Pasamayo, Nazca, Atico, Agustino, Villa
El Salvador, Vítor, Camiara, Locumba.

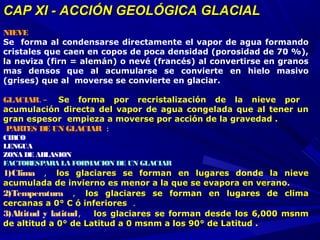

41. CAP XI - ACCIÓN GEOLÓGICA GLACIALCAP XI - ACCIÓN GEOLÓGICA GLACIAL

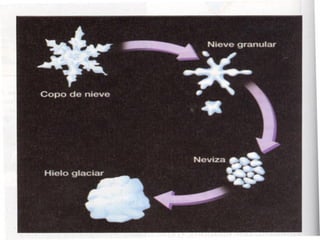

NIEVE
Se forma al condensarse directamente el vapor de agua formando
cristales que caen en copos de poca densidad (porosidad de 70 %),
la neviza (firn = alemán) o nevé (francés) al convertirse en granos
mas densos que al acumularse se convierte en hielo masivo
(grises) que al moverse se convierte en glaciar.

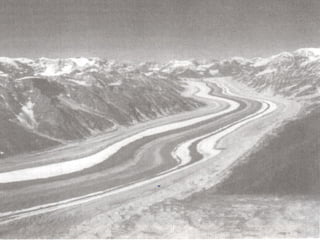

GLACIAR.- Se forma por recristalización de la nieve por
acumulación directa del vapor de agua congelada que al tener un
gran espesor empieza a moverse por acción de la gravedad .
PARTES DE UN GLACIAR :
CIRCO
LENGUA
ZONA DE ABLASION
FACTORESPARA LA FORMACION DE UN GLACIAR
1)Clima , los glaciares se forman en lugares donde la nieve
acumulada de invierno es menor a la que se evapora en verano.
2)Temperatura , los glaciares se forman en lugares de clima
cercanas a 0° C ó inferiores .
3)Altitud y latitud, los glaciares se forman desde los 6,000 msnm
de altitud a 0° de Latitud a 0 msnm a los 90° de Latitud .

50. TIPOS DE GLACIARESTIPOS DE GLACIARES
I) GLACIARDE VALLE, son aquellos que se forman en valles
preexistentes o sea en los flancos de las montañas se les conoce
como “Glaciares Alpinos”
II) GLACIARDE PIE DE MONTE, son acumulaciones de nieve por unión
de varias lenguas o glaciares de valle. Se les denomina también
glaciares “Tipo Alaskial”
III) GLACIARDE MESETA, ODEL TIPOESCANDINAVO son glaciares de cima
mas o menos plana y de ella se desprenden varias lenguas hacia los
valles.
IV) GLACIARDE CIRCOOPIRINAICO, son glaciares en forma de circo.
V) GLACIARES CONTINENTALES, son glaciares que ha cubierto
continentes :
- Antártida
- Groenlandia

51. TRABAJO GEOLÓGICOTRABAJO GEOLÓGICO
EROSIÓN
ABLASIÓN, es el desgaste de los glaciares (superficies) por causa
del viento originando superficies dentadas denominadas “seracs”
ABRASIÓN GLACIAR, por arranque de los bloques de material del
fondo y flancos del lecho por el hielo el cual será usado para
desgastar y pulir el fondo el valle y desgastar los fragmento dejando
estrías que pueden indicar la dirección el movimiento del glaciar.
TRANSPORTE
Es importante el trabajo de transporte del glaciar que según la forma
como se efectúa se clasifica en :
Carga supraglacial, el material es llevado en la superficie del glaciar.
Carga englacial, el material es llevado englobado dentro de la masa
del glaciar.
Carga subglacial, el material

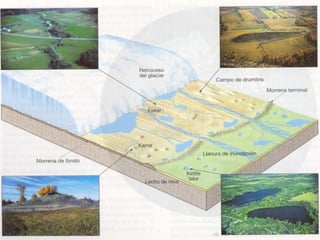

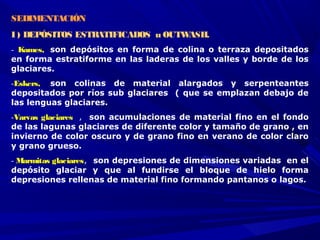

52. SEDIMENTACIÓN
I ) DEPÓSITOS ESTRATIFICADOS u OUTWASH.
- Kames, son depósitos en forma de colina o terraza depositados
en forma estratiforme en las laderas de los valles y borde de los
glaciares.
-Eskers, son colinas de material alargados y serpenteantes
depositados por ríos sub glaciares ( que se emplazan debajo de
las lenguas glaciares.
-Varvas glaciares , son acumulaciones de material fino en el fondo
de las lagunas glaciares de diferente color y tamaño de grano , en
invierno de color oscuro y de grano fino en verano de color claro
y grano grueso.
- Marmitas glaciares, son depresiones de dimensiones variadas en el
depósito glaciar y que al fundirse el bloque de hielo forma
depresiones rellenas de material fino formando pantanos o lagos.

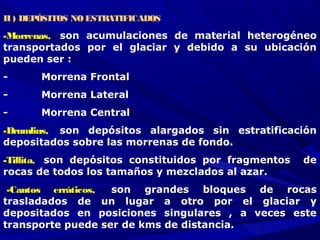

54. II ) DEPÓSITOS NOESTRATIFICADOS
-Morrenas, son acumulaciones de material heterogéneo
transportados por el glaciar y debido a su ubicación
pueden ser :
- Morrena Frontal
- Morrena Lateral
- Morrena Central
-Drumlins, son depósitos alargados sin estratificación
depositados sobre las morrenas de fondo.
-Tillita, son depósitos constituidos por fragmentos de
rocas de todos los tamaños y mezclados al azar.
-Cantos erráticos, son grandes bloques de rocas
trasladados de un lugar a otro por el glaciar y
depositados en posiciones singulares , a veces este
transporte puede ser de kms de distancia.

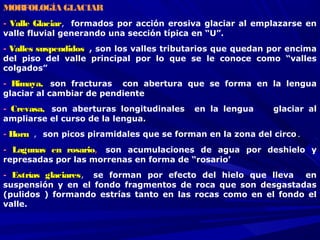

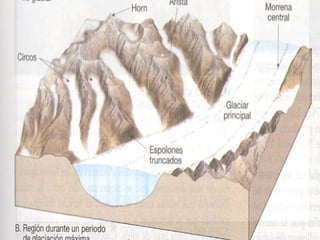

61. MORFOLOGÍA GLACIAR
-- Valle GlaciarValle Glaciar, formados por acción erosiva glaciar al emplazarse en
valle fluvial generando una sección típica en “U”.
-- Valles suspendidosValles suspendidos , son los valles tributarios que quedan por encima
del piso del valle principal por lo que se le conoce como “valles
colgados”
-- Rimaya,Rimaya, son fracturas con abertura que se forma en la lengua
glaciar al cambiar de pendiente
-- Crevasa,Crevasa, son aberturas longitudinales en la lengua glaciar al
ampliarse el curso de la lengua.
-- HornHorn , son picos piramidales que se forman en la zona del circo.
-- Lagunas en rosarioLagunas en rosario,, son acumulaciones de agua por deshielo y
represadas por las morrenas en forma de “rosario’
-- Estrías glaciaresEstrías glaciares, se forman por efecto del hielo que lleva en
suspensión y en el fondo fragmentos de roca que son desgastadas
(pulidos ) formando estrías tanto en las rocas como en el fondo el
valle.

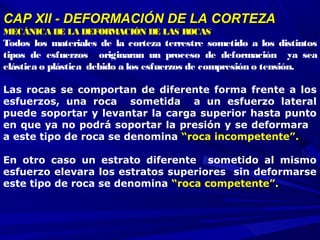

62. CAP XII - DEFORMACIÓN DE LA CORTEZACAP XII - DEFORMACIÓN DE LA CORTEZA
MECÁNICA DE LAMECÁNICA DE LA DEFORMACIÓN DE LAS ROCASDEFORMACIÓN DE LAS ROCAS
Todos los materiales de la corteza terrestre sometido a los distintos
tipos de esfuerzos originaran un proceso de deformación ya sea
elástica o plástica debido a los esfuerzos de compresión o tensión.
Las rocas se comportan de diferente forma frente a los
esfuerzos, una roca sometida a un esfuerzo lateral
puede soportar y levantar la carga superior hasta punto
en que ya no podrá soportar la presión y se deformara
a este tipo de roca se denomina “roca incompetente”.
En otro caso un estrato diferente sometido al mismo
esfuerzo elevara los estratos superiores sin deformarse
este tipo de roca se denomina “roca competente”.

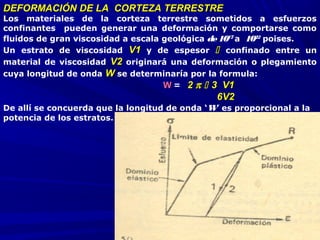

63. DEFORMACIÓN DE LA CORTEZA TERRESTREDEFORMACIÓN DE LA CORTEZA TERRESTRE
Los materiales de la corteza terrestre sometidos a esfuerzos
confinantes pueden generar una deformación y comportarse como
fluidos de gran viscosidad a escala geológica de1017
a 1022
poises.
Un estrato de viscosidad V1V1 y de espesor  confinado entre un
material de viscosidad V2V2 originará una deformación o plegamiento
cuya longitud de onda WW se determinaría por la formula:
WW = 22 ππ  3 V13 V1
6V26V2
De allí se concuerda que la longitud de onda ‘W’ es proporcional a la
potencia de los estratos.

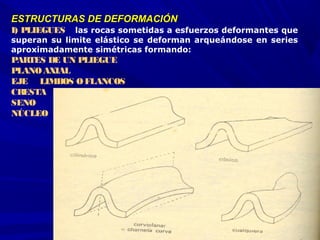

66. ESTRUCTURAS DE DEFORMACIÓNESTRUCTURAS DE DEFORMACIÓN
I) PLIEGUES las rocas sometidas a esfuerzos deformantes que
superan su limite elástico se deforman arqueándose en series
aproximadamente simétricas formando:
PARTES DE UN PLIEGUE
PLANOAXIAL
EJE LIMBOS OFLANCOS
CRESTA
SENO
NÚCLEO

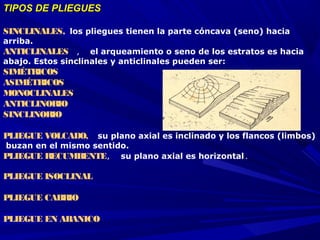

68. TIPOS DE PLIEGUESTIPOS DE PLIEGUES
SINCLINALES, los pliegues tienen la parte cóncava (seno) hacia
arriba.
ANTICLINALES , el arqueamiento o seno de los estratos es hacia
abajo. Estos sinclinales y anticlinales pueden ser:
SIMÉTRICOS
ASIMÉTRICOS
MONOCLINALES
ANTICLINORIO
SINCLINORIO
PLIEGUE VOLCADO, su plano axial es inclinado y los flancos (limbos)
buzan en el mismo sentido.
PLIEGUE RECUMBENTE, su plano axial es horizontal.
PLIEGUE ISOCLINAL
PLIEGUE CABRIO
PLIEGUE EN ABANICO

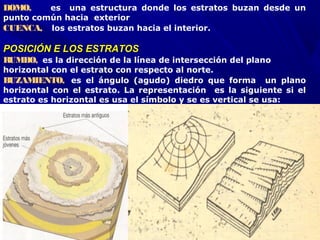

69. DOMO, es una estructura donde los estratos buzan desde un
punto común hacia exterior
CUENCA, los estratos buzan hacia el interior.
POSICIÓN E LOS ESTRATOSPOSICIÓN E LOS ESTRATOS
RUMBO, es la dirección de la línea de intersección del plano
horizontal con el estrato con respecto al norte.
BUZAMIENTO, es el ángulo (agudo) diedro que forma un plano
horizontal con el estrato. La representación es la siguiente si el
estrato es horizontal es usa el símbolo y se es vertical se usa:

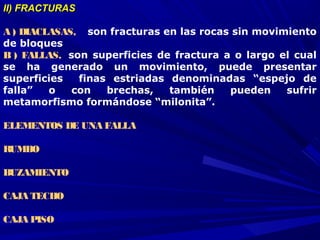

72. II) FRACTURASII) FRACTURAS
A ) DIACLASAS, son fracturas en las rocas sin movimiento
de bloques

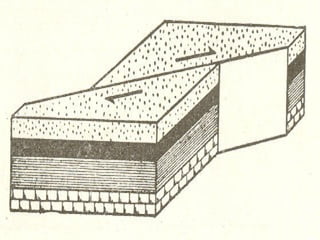

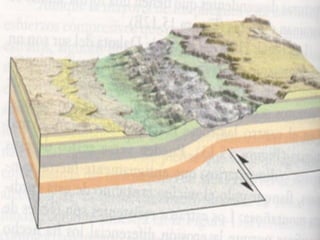

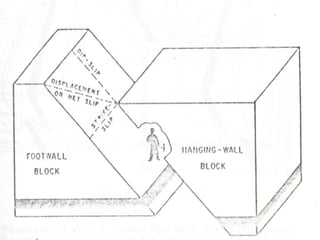

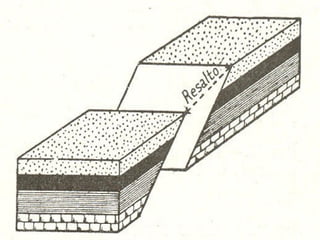

B ) FALLAS, son superficies de fractura a o largo el cual
se ha generado un movimiento, puede presentar
superficies finas estriadas denominadas “espejo de
falla” o con brechas, también pueden sufrir
metamorfismo formándose “milonita”.

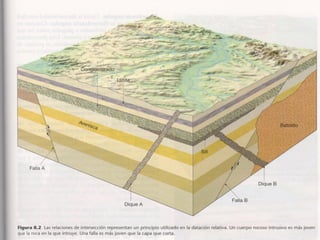

ELEMENTOS DE UNA FALLA
RUMBO
BUZAMIENTO
CAJA TECHO
CAJA PISO

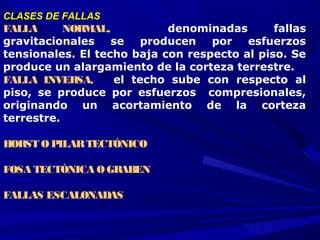

74. CLASES DE FALLASCLASES DE FALLAS
FALLA NORMAL, denominadas fallas
gravitacionales se producen por esfuerzos
tensionales. El techo baja con respecto al piso. Se
produce un alargamiento de la corteza terrestre.

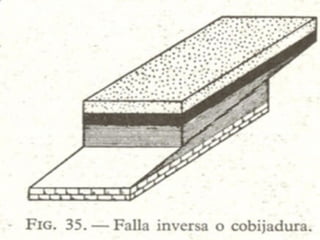

FALLA INVERSA, el techo sube con respecto al
piso, se produce por esfuerzos compresionales,
originando un acortamiento de la corteza
terrestre.
HORST O PILARTECTÓNICO
FOSA TECTÓNICA OGRABEN
FALLAS ESCALONADAS

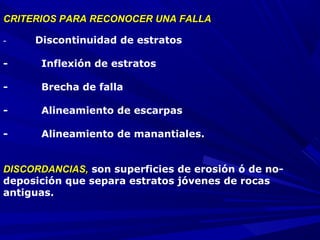

80. CRITERIOS PARA RECONOCER UNA FALLACRITERIOS PARA RECONOCER UNA FALLA
- Discontinuidad de estratos
- Inflexión de estratos
- Brecha de falla
- Alineamiento de escarpas
- Alineamiento de manantiales.
DISCORDANCIAS,DISCORDANCIAS, son superficies de erosión ó de no-
deposición que separa estratos jóvenes de rocas
antiguas.

81. CAPXIII - SISMOSCAPXIII - SISMOS
MOVIMIENTOS SÍSMICOSMOVIMIENTOS SÍSMICOS
Son movimientos de la corteza terrestre producidos porSon movimientos de la corteza terrestre producidos por
el paso de una serie de ondas vibratorias a través de lasel paso de una serie de ondas vibratorias a través de las
rocas propagándose en todas direcciones a partir delrocas propagándose en todas direcciones a partir del
punto de origen (foco). La rama de la Geología que estudiapunto de origen (foco). La rama de la Geología que estudia
las características de los sismos es la Geofísica.las características de los sismos es la Geofísica.
Los movimientos sísmicos son de origen natural yLos movimientos sísmicos son de origen natural y
disminuyen conforme se aleja del foco.disminuyen conforme se aleja del foco.

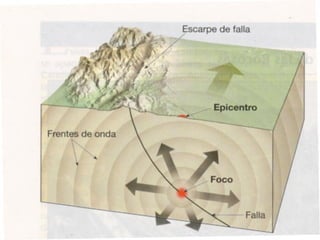

85. ELEMENTOS DE UN SISMO.ELEMENTOS DE UN SISMO.
FOCO SÍSMICO (HIPOCENTRO)FOCO SÍSMICO (HIPOCENTRO) es la fuente de origen o dispersiónes la fuente de origen o dispersión
de las ondas sísmicas, es la zona de mayor deformación dede las ondas sísmicas, es la zona de mayor deformación de
la corteza.la corteza.
Aquí se libera la energía y se originan las ondas longitudinales oAquí se libera la energía y se originan las ondas longitudinales o
primarias (P) y las ondas transversales o secundarias (S)primarias (P) y las ondas transversales o secundarias (S)
De acuerdo a la profundidad del foco los sismos pueden ser:De acuerdo a la profundidad del foco los sismos pueden ser:
Normales : El foco esta a < 60 KmNormales : El foco esta a < 60 Km
Intermedios: El foco esta entre 60 - 300 KmIntermedios: El foco esta entre 60 - 300 Km
Profundos : El foco esta a > 300 km.Profundos : El foco esta a > 300 km.
La experiencia demuestra que los sismos no pasan los 700 km deLa experiencia demuestra que los sismos no pasan los 700 km de
profundidad. Los sismos de foco normal son los que predominanprofundidad. Los sismos de foco normal son los que predominan
(> 85 %)(> 85 %)
EPICENTROEPICENTRO,, es el punto de la superficie terrestre más cercano ales el punto de la superficie terrestre más cercano al
foco sísmico.foco sísmico.

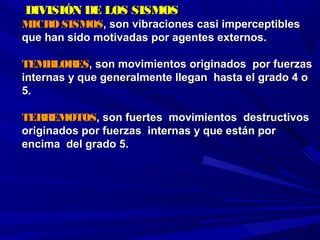

86. DIVISIÓN DE LOS SISMOSDIVISIÓN DE LOS SISMOS
MICROSISMOSMICROSISMOS, son vibraciones casi imperceptibles, son vibraciones casi imperceptibles
que han sido motivadas por agentes externos.que han sido motivadas por agentes externos.
TEMBLORESTEMBLORES, son movimientos originados por fuerzas, son movimientos originados por fuerzas
internas y que generalmente llegan hasta el grado 4 ointernas y que generalmente llegan hasta el grado 4 o
5.5.
TERREMOTOSTERREMOTOS, son fuertes movimientos destructivos, son fuertes movimientos destructivos
originados por fuerzas internas y que están pororiginados por fuerzas internas y que están por
encima del grado 5.encima del grado 5.

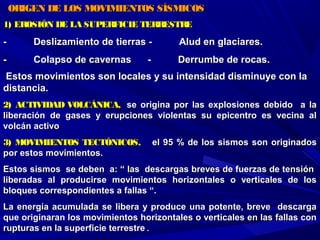

87. ORIGEN DE LOS MOVIMIENTOS SÍSMICOSORIGEN DE LOS MOVIMIENTOS SÍSMICOS
1) EROSIÓN DE LA SUPERFICIE TERRESTRE1) EROSIÓN DE LA SUPERFICIE TERRESTRE
- Deslizamiento de tierras - Alud en glaciares.- Deslizamiento de tierras - Alud en glaciares.
- Colapso de cavernas - Derrumbe de rocas.- Colapso de cavernas - Derrumbe de rocas.
Estos movimientos son locales y su intensidad disminuye con laEstos movimientos son locales y su intensidad disminuye con la
distancia.distancia.
2) ACTIVIDAD VOLCÁNICA,2) ACTIVIDAD VOLCÁNICA, se origina por las explosiones debido a lase origina por las explosiones debido a la
liberación de gases y erupciones violentas su epicentro es vecina alliberación de gases y erupciones violentas su epicentro es vecina al
volcán activovolcán activo
3) MOVIMIENTOS TECTÓNICOS,3) MOVIMIENTOS TECTÓNICOS, el 95 % de los sismos son originadosel 95 % de los sismos son originados
por estos movimientos.por estos movimientos.
Estos sismos se deben a: “ las descargas breves de fuerzas de tensiónEstos sismos se deben a: “ las descargas breves de fuerzas de tensión
liberadas al producirse movimientos horizontales o verticales de losliberadas al producirse movimientos horizontales o verticales de los
bloques correspondientes a fallas “.bloques correspondientes a fallas “.
La energía acumulada se libera y produce una potente, breve descargaLa energía acumulada se libera y produce una potente, breve descarga
que originaran los movimientos horizontales o verticales en las fallas conque originaran los movimientos horizontales o verticales en las fallas con
rupturas en la superficie terrestrerupturas en la superficie terrestre.

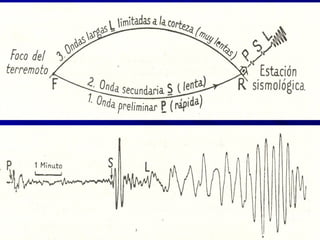

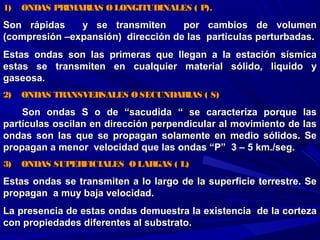

89. 1) ONDAS PRIMARIAS OLONGITUDINALES ( P).1) ONDAS PRIMARIAS OLONGITUDINALES ( P).
Son rápidas y se transmiten por cambios de volumenSon rápidas y se transmiten por cambios de volumen
(compresión –expansión) dirección de las partículas perturbadas.(compresión –expansión) dirección de las partículas perturbadas.
Estas ondas son las primeras que llegan a la estación sísmicaEstas ondas son las primeras que llegan a la estación sísmica
estas se transmiten en cualquier material sólido, liquido yestas se transmiten en cualquier material sólido, liquido y
gaseosa.gaseosa.
2) ONDAS TRANSVERSALES OSECUNDARIAS ( S)2) ONDAS TRANSVERSALES OSECUNDARIAS ( S)
Son ondas S o de “sacudida “ se caracteriza porque lasSon ondas S o de “sacudida “ se caracteriza porque las
partículas oscilan en dirección perpendicular al movimiento de laspartículas oscilan en dirección perpendicular al movimiento de las
ondas son las que se propagan solamente en medio sólidos. Seondas son las que se propagan solamente en medio sólidos. Se
propagan a menor velocidad que las ondas “P” 3 – 5 km./seg.propagan a menor velocidad que las ondas “P” 3 – 5 km./seg.
3) ONDAS SUPERFICIALES O LARGAS ( L)3) ONDAS SUPERFICIALES O LARGAS ( L)
Estas ondas se transmiten a lo largo de la superficie terrestre. SeEstas ondas se transmiten a lo largo de la superficie terrestre. Se
propagan a muy baja velocidad.propagan a muy baja velocidad.
La presencia de estas ondas demuestra la existencia de la cortezaLa presencia de estas ondas demuestra la existencia de la corteza
con propiedades diferentes al substrato.con propiedades diferentes al substrato.

90. ZONAS SÍSMICASZONAS SÍSMICAS
En el planeta existen zonas de gran actividad sísmica:En el planeta existen zonas de gran actividad sísmica:
A) CINTURÓN SÍSMICO DEL PACIFICO,A) CINTURÓN SÍSMICO DEL PACIFICO, donde se registran cerca deldonde se registran cerca del
80 % de los movimientos sísmicos.80 % de los movimientos sísmicos.
B) CINTURÓN SÍSMICO DEL MEDITERRÁNEO Y LA INDONESIAB) CINTURÓN SÍSMICO DEL MEDITERRÁNEO Y LA INDONESIA , sese
extiende desde el Gibraltar al Asia Menor , Himalaya e Indonesia.extiende desde el Gibraltar al Asia Menor , Himalaya e Indonesia.
En esta zona se registran el 15 %En esta zona se registran el 15 %

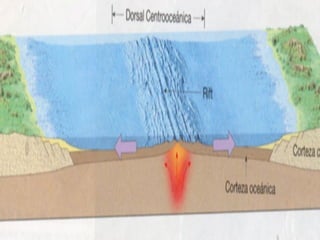

C) DORSALES OCEÁNICAS y OTROS LUGARESC) DORSALES OCEÁNICAS y OTROS LUGARES ( O. Pacifico. O.( O. Pacifico. O.
Atlántico y África Oriental) donde se generan el 5 % de sismos.Atlántico y África Oriental) donde se generan el 5 % de sismos.

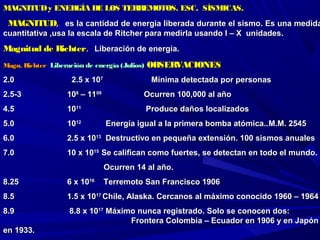

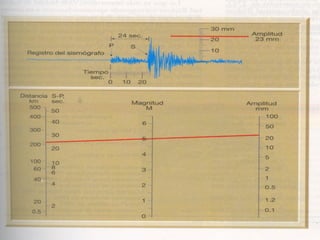

92. MAGNITUDy ENERGÍA DE LOS TERREMOTOS. ESC. SÍSMICAS.MAGNITUDy ENERGÍA DE LOS TERREMOTOS. ESC. SÍSMICAS.
MAGNITUDMAGNITUD, es la cantidad de energía liberada durante el sismo. Es una medidaes la cantidad de energía liberada durante el sismo. Es una medida
cuantitativa ,usa la escala de Ritcher para medirla usando I – X unidades.cuantitativa ,usa la escala de Ritcher para medirla usando I – X unidades.
Magnitud de RichterMagnitud de Richter. Liberación de energía.Liberación de energía.
Magn. RichterMagn. Richter Liberación de energía (Julios)Liberación de energía (Julios) OBSERVACIONESOBSERVACIONES
2.02.0 2.5 x 102.5 x 1077
Mínima detectada por personasMínima detectada por personas
2.5-32.5-3 101088
– 11– 110909
Ocurren 100,000 al añoOcurren 100,000 al año
4.54.5 10101111
Produce daños localizadosProduce daños localizados
5.05.0 10101212
Energía igual a la primera bomba atómica..Energía igual a la primera bomba atómica..M.M. 2545M.M. 2545
6.06.0 2.5 x 102.5 x 101313
Destructivo en pequeña extensión. 100 sismos anualesDestructivo en pequeña extensión. 100 sismos anuales
7.07.0 10 x 1010 x 101515
Se califican como fuertes, se detectan en todo el mundo.Se califican como fuertes, se detectan en todo el mundo.
Ocurren 14 al año.Ocurren 14 al año.
8.258.25 6 x 106 x 101616
Terremoto San Francisco 1906Terremoto San Francisco 1906
8.58.5 1.5 x 101.5 x 101717
Chile, Alaska.Chile, Alaska. Cercanos al máximo conocido 1960 – 1964Cercanos al máximo conocido 1960 – 1964
8.98.9 8.8 x 108.8 x 101717
Máximo nunca registrado. Solo se conocen dos:Máximo nunca registrado. Solo se conocen dos:
Frontera Colombia – Ecuador en 1906 y en JapónFrontera Colombia – Ecuador en 1906 y en Japón
en 1933.en 1933.

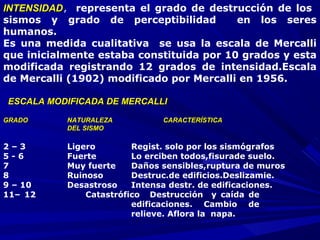

94. INTENSIDADINTENSIDAD, representa el grado de destrucción de los
sismos y grado de perceptibilidad en los seres
humanos.
Es una medida cualitativa se usa la escala de Mercalli
que inicialmente estaba constituida por 10 grados y esta
modificada registrando 12 grados de intensidad.Escala
de Mercalli (1902) modificado por Mercalli en 1956.
ESCALA MODIFICADA DE MERCALLIESCALA MODIFICADA DE MERCALLI
GRADOGRADO NATURALEZANATURALEZA CARACTERÍSTICACARACTERÍSTICA
DEL SISMODEL SISMO
2 – 3 Ligero Regist. solo por los sismógrafos
5 - 6 Fuerte Lo erciben todos,fisurade suelo.
7 Muy fuerte Daños sensibles,ruptura de muros
8 Ruinoso Destruc.de edificios.Deslizamie.
9 – 10 Desastroso Intensa destr. de edificaciones.
11– 12 Catastrófico Destrucción y caída de
edificaciones. Cambio de
relieve. Aflora la napa.

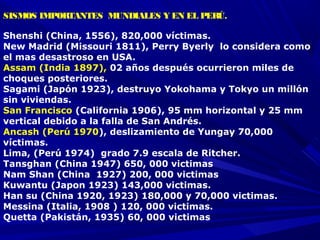

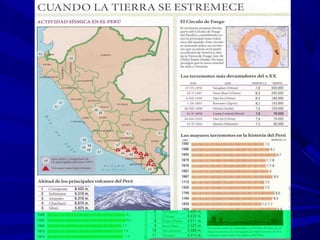

95. SISMOS IMPORTANTES MUNDIALES Y EN EL PERÚ.
Shenshi (China, 1556), 820,000 víctimas.
New Madrid (Missouri 1811), Perry Byerly lo considera como
el mas desastroso en USA.
Assam (India 1897), 02 años después ocurrieron miles de
choques posteriores.
Sagami (Japón 1923), destruyo Yokohama y Tokyo un millón
sin viviendas.
San Francisco (California 1906), 95 mm horizontal y 25 mm
vertical debido a la falla de San Andrés.
Ancash (Perú 1970), deslizamiento de Yungay 70,000
víctimas.
Lima, (Perú 1974) grado 7.9 escala de Ritcher.
Tansghan (China 1947) 650, 000 victimas
Nam Shan (China 1927) 200, 000 victimas
Kuwantu (Japon 1923) 143,000 victimas.
Han su (China 1920, 1923) 180,000 y 70,000 victimas.
Messina (Italia, 1908 ) 120, 000 victimas.
Quetta (Pakistán, 1935) 60, 000 victimas

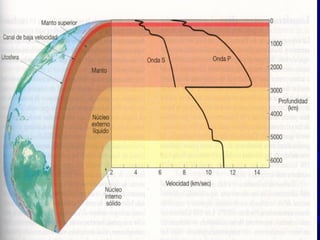

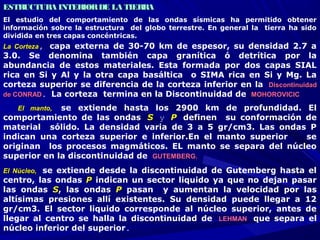

98. ESTRUCTURA INTERIORDE LA TIERRAESTRUCTURA INTERIORDE LA TIERRA
El estudio del comportamiento de las ondas sísmicas ha permitido obtener
información sobre la estructura del globo terrestre. En general la tierra ha sido
dividida en tres capas concéntricas.
La CortezaLa Corteza, capa externa de 30-70 km de espesor, su densidad 2.7 a
3.0. Se denomina también capa granítica ó detrítica por la
abundancia de estos materiales. Esta formada por dos capas SIAL
rica en Si y Al y la otra capa basáltica o SIMA rica en Si y Mg. La
corteza superior se diferencia de la corteza inferior en la DiscontinuidadDiscontinuidad
de CONRADde CONRAD. La corteza termina en la Discontinuidad de MOHOROVICICMOHOROVICIC..
El manto,El manto, se extiende hasta los 2900 km de profundidad. El
comportamiento de las ondas SS y PP definen su conformación de
material sólido. La densidad varia de 3 a 5 gr/cm3. Las ondas P
indican una corteza superior e inferior.En el manto superior se
originan los procesos magmáticos. EL manto se separa del núcleo
superior en la discontinuidad de GUTEMBERG.GUTEMBERG.
El Núcleo,El Núcleo, se extiende desde la discontinuidad de Gutemberg hasta el
centro, las ondas PP indican un sector liquido ya que no dejan pasar
las ondas SS, las ondas PP pasan y aumentan la velocidad por las
altísimas presiones allí existentes. Su densidad puede llegar a 12
gr/cm3. El sector liquido corresponde al núcleo superior, antes de
llegar al centro se halla la discontinuidad de LEHMANLEHMAN que separa el
núcleo inferior del superior.

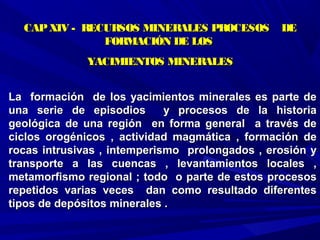

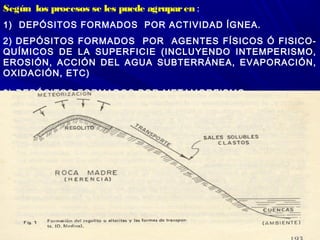

100. La formación de los yacimientos minerales es parte deLa formación de los yacimientos minerales es parte de
una serie de episodios y procesos de la historiauna serie de episodios y procesos de la historia
geológica de una región en forma general a través degeológica de una región en forma general a través de
ciclos orogénicos , actividad magmática , formación deciclos orogénicos , actividad magmática , formación de
rocas intrusivas , intemperismo prolongados , erosión yrocas intrusivas , intemperismo prolongados , erosión y
transporte a las cuencas , levantamientos locales ,transporte a las cuencas , levantamientos locales ,
metamorfismo regional ; todo o parte de estos procesosmetamorfismo regional ; todo o parte de estos procesos
repetidos varias veces dan como resultado diferentesrepetidos varias veces dan como resultado diferentes
tipos de depósitos minerales .tipos de depósitos minerales .
CAPXIV - RECURSOS MINERALES PROCESOS DECAPXIV - RECURSOS MINERALES PROCESOS DE
FORMACIÓN DE LOSFORMACIÓN DE LOS
YACIMIENTOS MINERALESYACIMIENTOS MINERALES

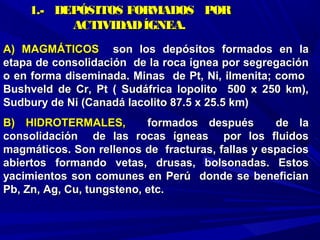

102. A) MAGMÁTICOSA) MAGMÁTICOS son los depósitos formados en lason los depósitos formados en la
etapa de consolidación de la roca ígnea por segregaciónetapa de consolidación de la roca ígnea por segregación
o en forma diseminada. Minas de Pt, Ni, ilmenita; comoo en forma diseminada. Minas de Pt, Ni, ilmenita; como
Bushveld de Cr, Pt ( Sudáfrica lopolito 500 x 250 km),Bushveld de Cr, Pt ( Sudáfrica lopolito 500 x 250 km),
Sudbury de Ni (Canadá lacolito 87.5 x 25.5 km)Sudbury de Ni (Canadá lacolito 87.5 x 25.5 km)

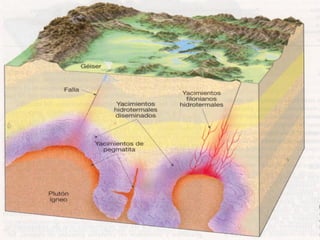

B) HIDROTERMALES,B) HIDROTERMALES, formados después de laformados después de la
consolidación de las rocas ígneas por los fluidosconsolidación de las rocas ígneas por los fluidos
magmáticos. Son rellenos de fracturas, fallas y espaciosmagmáticos. Son rellenos de fracturas, fallas y espacios
abiertos formando vetas, drusas, bolsonadas. Estosabiertos formando vetas, drusas, bolsonadas. Estos
yacimientos son comunes en Perú donde se beneficianyacimientos son comunes en Perú donde se benefician
Pb, Zn, Ag, Cu, tungsteno, etc.Pb, Zn, Ag, Cu, tungsteno, etc.
1.- DEPÓSITOS FORMADOS POR1.- DEPÓSITOS FORMADOS POR
ACTIVIDADÍGNEA.ACTIVIDADÍGNEA.

103. Según los procesos se les puede agruparen :
1) DEPÓSITOS FORMADOS POR ACTIVIDAD ÍGNEA.
2) DEPÓSITOS FORMADOS POR AGENTES FÍSICOS Ó FISICO-
QUÍMICOS DE LA SUPERFICIE (INCLUYENDO INTEMPERISMO,
EROSIÓN, ACCIÓN DEL AGUA SUBTERRÁNEA, EVAPORACIÓN,
OXIDACIÓN, ETC)
3) DEPÓSITOS FORMADOS POR METAMORFISMO.

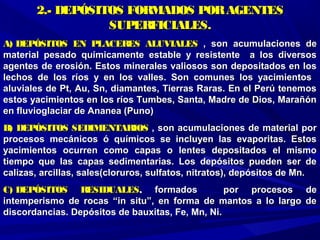

108. 2.- DEPÓSITOS FORMADOS PORAGENTES2.- DEPÓSITOS FORMADOS PORAGENTES
SUPERFICIALES.SUPERFICIALES.
A) DEPÓSITOS EN PLACERES ALUVIALESA) DEPÓSITOS EN PLACERES ALUVIALES , son acumulaciones de, son acumulaciones de
material pesado químicamente estable y resistente a los diversosmaterial pesado químicamente estable y resistente a los diversos
agentes de erosión. Estos minerales valiosos son depositados en losagentes de erosión. Estos minerales valiosos son depositados en los
lechos de los ríos y en los valles. Son comunes los yacimientoslechos de los ríos y en los valles. Son comunes los yacimientos
aluviales de Pt, Au, Sn, diamantes, Tierras Raras. En el Perú tenemosaluviales de Pt, Au, Sn, diamantes, Tierras Raras. En el Perú tenemos
estos yacimientos en los ríos Tumbes, Santa, Madre de Dios, Marañónestos yacimientos en los ríos Tumbes, Santa, Madre de Dios, Marañón
en fluvioglaciar de Ananea (Puno)en fluvioglaciar de Ananea (Puno)
B) DEPÓSITOS SEDIMENTARIOSB) DEPÓSITOS SEDIMENTARIOS , son acumulaciones de material por, son acumulaciones de material por
procesos mecánicos ó químicos se incluyen las evaporitas. Estosprocesos mecánicos ó químicos se incluyen las evaporitas. Estos
yacimientos ocurren como capas o lentes depositados el mismoyacimientos ocurren como capas o lentes depositados el mismo
tiempo que las capas sedimentarias. Los depósitos pueden ser detiempo que las capas sedimentarias. Los depósitos pueden ser de
calizas, arcillas, sales(cloruros, sulfatos, nitratos), depósitos de Mn.calizas, arcillas, sales(cloruros, sulfatos, nitratos), depósitos de Mn.
C) DEPÓSITOS RESIDUALESC) DEPÓSITOS RESIDUALES,, formados por procesos deformados por procesos de
intemperismo de rocas “in situ”, en forma de mantos a lo largo deintemperismo de rocas “in situ”, en forma de mantos a lo largo de
discordancias. Depósitos de bauxitas, Fe, Mn, Ni.discordancias. Depósitos de bauxitas, Fe, Mn, Ni.

113. DEPÓSITOS METAMÓRFICOSDEPÓSITOS METAMÓRFICOS
A) DEPÓSITOS METAMORFICOS Y METASOMÁTICOSA) DEPÓSITOS METAMORFICOS Y METASOMÁTICOS , ,
son los que se forman en el contacto del intrusivo con la son los que se forman en el contacto del intrusivo con la
roca sedimentaria o por intercambio de iones roca sedimentaria o por intercambio de iones
(metasomatismo) . Los cuerpos así formados son (metasomatismo) . Los cuerpos así formados son
“bolsonadas “. Las temperaturas de formación varían de “bolsonadas “. Las temperaturas de formación varían de
200 a 1000 °C y presiones de 2000 a 8000 bares.200 a 1000 °C y presiones de 2000 a 8000 bares.
