El documento resume las tecnologías Ethernet 10 Mbps, 100 Mbps y 1000 Mbps. 10BASE-T usa cable UTP y tiene un máximo de 100 metros, mientras que 100BASE-TX y 1000BASE-T también usan UTP pero permiten mayor velocidad y distancia. 100BASE-FX y 1000BASE-X usan fibra óptica para conexiones de larga distancia entre edificios. Las tecnologías inalámbricas también se mencionan como opciones de transmisión no guiadas.

1. REDES DE COMPUTADOR I
ESCUELA DE: Informática Aplicada A La Educación
NOMBRE: Franklin Geovanny Yungan Gualli
DOCENTE: Raúl Lozada
TEMA: Resumen de teoría de redes 13
SEXTO: Semestre “A”
RIOBAMBA- ECUADOR

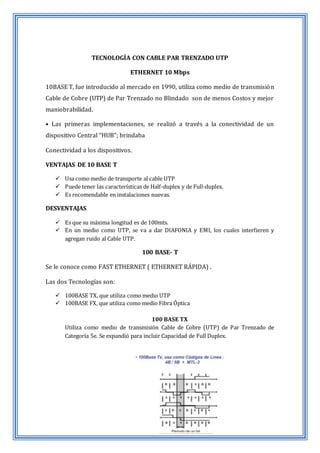

2. TECNOLOGÍA CON CABLE PAR TRENZADO UTP
ETHERNET 10 Mbps
10BASE T, fue introducido al mercado en 1990, utiliza como medio de transmisión
Cable de Cobre (UTP) de Par Trenzado no Blindado son de menos Costos y mejor
maniobrabilidad.
• Las primeras implementaciones, se realizó a través a la conectividad de un
dispositivo Central “HUB”; brindaba
Conectividad a los dispositivos.
VENTAJAS DE 10 BASE T
 Usa como medio de transporte al cable UTP
 Puede tener las características de Half-duplex y de Full-duplex.
 Es recomendable en instalaciones nuevas.
DESVENTAJAS
 Es que su máxima longitud es de 100mts.
 En un medio como UTP, se va a dar DIAFONIA y EMI, los cuales interfieren y
agregan ruido al Cable UTP.
100 BASE- T
Se le conoce como FAST ETHERNET ( ETHERNET RÁPIDA) .
Las dos Tecnologías son:
 100BASE TX, que utiliza como medio UTP
 100BASE FX, que utiliza como medio Fibra Óptica
100 BASE TX
Utiliza como medio de transmisión Cable de Cobre (UTP) de Par Trenzado de
Categoría 5e. Se expandió para incluir Capacidad de Full Duplex.

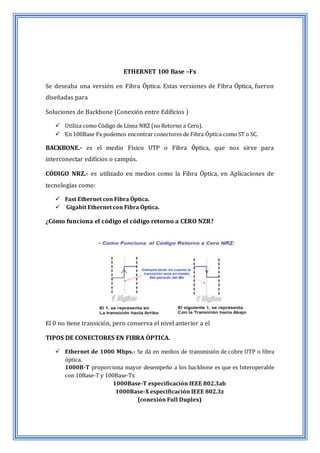

3. ETHERNET 100 Base –Fx
Se deseaba una versión en Fibra Óptica. Estas versiones de Fibra Óptica, fueron
diseñadas para
Soluciones de Backbone (Conexión entre Edificios )
 Utiliza como Código de Línea NRZ (no Retorno a Cero).
 En 100Base Fx podemos encontrar conectores de Fibra Óptica como ST o SC.
BACKBONE.- es el medio Físico UTP o Fibra Óptica, que nos sirve para
interconectar edificios o campús.
CÓDIGO NRZ.- es utilizado en medios como la Fibra Óptica, en Aplicaciones de
tecnologías como:
 Fast Ethernet con Fibra Óptica.
 Gigabit Ethernet con Fibra Óptica.
¿Cómo funciona el código el código retorno a CERO NZR?
El 0 no tiene transición, pero conserva el nivel anterior a el
TIPOS DE CONECTORES EN FIBRA ÓPTICA.
 Ethernet de 1000 Mbps.- Se dà en medios de transmisión de cobre UTP o fibra
óptica.
1000B-T proporciona mayor desempeño a los backbone es que es Interoperable
con 10Base-T y 100Base-Tx
1000Base-T especificación IEEE 802.3ab
1000Base-X especificación IEEE 802.3z
(conexión Full Duplex)

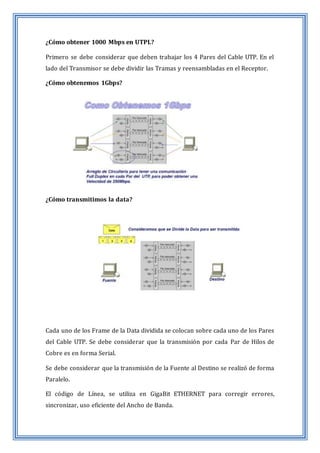

4. ¿Cómo obtener 1000 Mbps en UTPL?
Primero se debe considerar que deben trabajar los 4 Pares del Cable UTP. En el
lado del Transmisor se debe dividir las Tramas y reensambladas en el Receptor.
¿Cómo obtenemos 1Gbps?
¿Cómo transmitimos la data?
Cada uno de los Frame de la Data dividida se colocan sobre cada uno de los Pares
del Cable UTP. Se debe considerar que la transmisión por cada Par de Hilos de
Cobre es en forma Serial.
Se debe considerar que la transmisión de la Fuente al Destino se realizó de forma
Paralelo.
El código de Línea, se utiliza en GigaBit ETHERNET para corregir errores,
sincronizar, uso eficiente del Ancho de Banda.

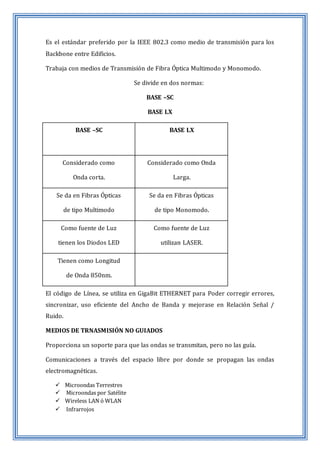

5. Es el estándar preferido por la IEEE 802.3 como medio de transmisión para los
Backbone entre Edificios.
Trabaja con medios de Transmisión de Fibra Óptica Multimodo y Monomodo.
Se divide en dos normas:
BASE –SC
BASE LX
BASE –SC BASE LX
Considerado como
Onda corta.
Considerado como Onda
Larga.
Se da en Fibras Ópticas
de tipo Multimodo
Se da en Fibras Ópticas
de tipo Monomodo.
Como fuente de Luz
tienen los Diodos LED
Como fuente de Luz
utilizan LASER.
Tienen como Longitud
de Onda 850nm.
El código de Línea, se utiliza en GigaBit ETHERNET para Poder corregir errores,
sincronizar, uso eficiente del Ancho de Banda y mejorase en Relación Señal /
Ruido.
MEDIOS DE TRNASMISIÓN NO GUIADOS
Proporciona un soporte para que las ondas se transmitan, pero no las guía.
Comunicaciones a través del espacio libre por donde se propagan las ondas
electromagnéticas.
 Microondas Terrestres
 Microondas por Satélite
 Wireless LAN ó WLAN
 Infrarrojos
