Este documento describe diferentes tipos de cableado para redes, incluyendo cable de par trenzado blindado (STP), cable coaxial, y cable de par trenzado no blindado (UTP). Explica que el cable STP se usa comúnmente para redes Token Ring y protege cada par de hilos. También describe las ventajas e inconvenientes del cable coaxial en comparación con el cable UTP. Finalmente, explica los diferentes tipos de conexiones de cable, incluyendo directa, cruzada y transpuesta.
1. TALLER DE REDES TIPOS DE CABLEADO OLGA LUCIA RINCON HAMON VIVIANA ARIAS TRUJILLO ADRIANA TRUJILLO DONCEL FABIO HECTOR ARVELAEZ UNIVERSIDAD PILOTO DE COLOMBIA SECCIONAL ALTO MAGDALENA INGENIERIA DE SISTEMAS
2. DESCRIBIR EL CABLE DE PAR TRENZADO BLINDADO STP Y SUS USOS El cable de par trenzado blindado (STP) combina las técnicas de blindaje, cancelación y trenzado de cables. Cada par de hilos está envuelto en un papel metálico. Los dos pares de hilos están envueltos juntos en una trenza o papel metálico. Generalmente es un cable de 150 ohmios. Según se especifica para el uso en instalaciones de redes Token Ring, CONEXION TOKEN RING Una red token ring es una red en la que los ordenadores están conectados como si formasen un círculo. Un token o paquete especial de red, viaja a través del anillo y permite que los ordenadores se intercambien información.
3. CABLE COAXIAL Un cable coaxial está compuesto por un hilo de cobre central, denominado núcleo que está rodeado por un material aislante y luego, por una protección de metal trenzada. Consiste de un conductor de cobre rodeado de una capa de aislante flexible. El conductor central también puede ser hecho de un cable de aluminio cubierto de estaño que permite que el cable sea fabricado de forma económica sobre este material aislante existe una malla de obre tejida u hoja metálica que actúa como el segundo hilo del circuito y como blindaje para el conductor interno.
4. VENTAJAS DEL CABLE COAXIAL Puede tenderse a mayores distancias y altas velocidades gracias a la protección que el cable de par trenzado blindado STP, y que el cable de par trenzado no blindado UTP, sin necesidad de repetidores. El cable coaxial es mas económico que el cable de fibra óptica y la tecnología es sumamente conocida , se ha usado durante muchos años todo tipo de comunicaciones de datos, incluida la televisión por cable. El cable coaxial es más inmune a las interferencias o al ruido que el par trenzado.
5. DESVENTAJAS DEL CABLE COAXIAL El cable coaxial es mucho más rígido que el par trenzado, por lo que al realizar las conexiones entre redes la labor será más dificultosa. La velocidad de transmisión que podemos alcanzar con el cable coaxial llega solo hasta 10Mbps, en cambio con el par trenzado se consiguen 100Mbps.

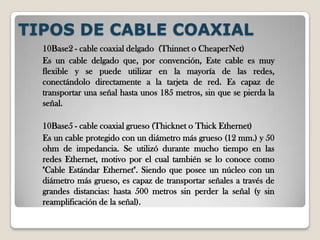

6. TIPOS DE CABLE COAXIAL 10Base2 - cable coaxial delgado (Thinnet o CheaperNet) Es un cable delgado que, por convención, Este cable es muy flexible y se puede utilizar en la mayoría de las redes, conectándolo directamente a la tarjeta de red. Es capaz de transportar una señal hasta unos 185 metros, sin que se pierda la señal. 10Base5 - cable coaxial grueso (Thicknet o Thick Ethernet) Es un cable protegido con un diámetro más grueso (12 mm.) y 50 ohm de impedancia. Se utilizó durante mucho tiempo en las redes Ethernet, motivo por el cual también se lo conoce como "Cable Estándar Ethernet". Siendo que posee un núcleo con un diámetro más grueso, es capaz de transportar señales a través de grandes distancias: hasta 500 metros sin perder la señal (y sin reamplificación de la señal).
7. Consiste en cuatro pares de alambres codificados por color que han sido trenzados y cubiertos por un revestimiento de plástico flexible. Su rango de frecuencia es adecuado para transmitir tanto datos como voz. El cable par trenzado más simple y empleado, sin ningún tipo de pantalla adicional y con una impedancia característica de 100 Ohmios. CABLE PAR TRENZADO NO BLINDADO (UTP)
13. · Líneas de control y alarmas Las características generales del cable no blindado son:
14.
15. No existe diferencia alguna en la conectividad entre la distribución 568B y la distribución 568A siempre y cuando en ambos extremos se use la misma, en caso contrario hablamos de un cable cruzado.
16. El esquema más utilizado en la práctica es tener en ambos extremos la distribución 568B.
19. El término se refiere - comúnmente - al cable cruzado de Ethernet, pero otros cables pueden seguir el mismo principio. También permite transmisión confiable vía una conexión Ethernet.
20. El cable cruzado sirve para conectar dos dispositivos igualitarios, como 2 computadoras entre sí, para lo que se ordenan los colores de tal manera que no sea necesaria la presencia de un hub. Actualmente la mayoría de hubs o switches soportan cables cruzados para conectar entre sí.
21. A algunas tarjetas de red les es indiferente que se les conecte un cable cruzado o normal, ellas mismas se configuran para poder utilizarlo PC-PC o PC-Hub/switch.Cable cruzado
22.
23. El cable de consola o rollover se trata de un cable transpuesto, es decir, el pin 1 de un extremo esta conectado al pin 8 del otro; el pin 2 al pin 7; y así sucesivamente.
24. En ocasiones, lo más común es que en terminal de cable para la conexión con el PC sea mediante el puerto serie utilizando un adaptador de RJ-45 a DB9.
