PROCEDIMIENTOS GENERALES PARA TRABAJOS
GPS DE TERRENO Y ENTREGA DE DATOS
1 . E T A P A D E C A M P O
1.1-La codificación de los vértices GPS debe contener 4 caracteres, este código debe único por vértice,
sin espacios en blanco ni guiones. Ejemplo: vértices Chilquinta 1 a n, CHI1, CHI2,....
1.2-Con el fin de facilitar la organización de los archivos, el nombre de los archivos de los receptores
GPS debe contener el código del vértice ocupado, el día y sesión de rastreo. confeccionar un
croquis del vértice GPS.
1.3-Las figuras formadas por los vectores GPS deben ser cerradas.
En el caso de realizar radiación, esta debe ser medida al menos dos veces, ambas con instalaciones
independientes y altura de antena diferente.
Cuando se necesiten medir líneas base topográficas la distancia entre vértices debe ser idealmente
de 1200m, la medición con GPS debe contemplar la observación del vector en forma directa.
1.4-medir la altura de antena en forma inclinada a la muesca, al inicio y fin de la sesión de rastreo, con
lectura al milímetro.
1.5-Tomar una imagen en primer plano de la medición de altura de antena.
1.6-mantener un registro (cartera de terreno) de acuerdo al ejemplo propuesto.
2. PROCEDIMIENTO ESTIMACIÓN PARÁMETROS DE TRANSFORMACIÓN
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS

2. 8

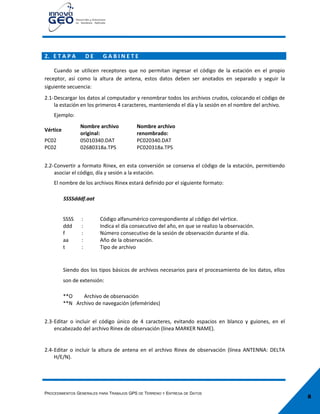

2. E T A P A D E G A B I N E T E
Cuando se utilicen receptores que no permitan ingresar el código de la estación en el propio
receptor, así como la altura de antena, estos datos deben ser anotados en separado y seguir la
siguiente secuencia:
2.1-Descargar los datos al computador y renombrar todos los archivos crudos, colocando el código de
la estación en los primeros 4 caracteres, manteniendo el día y la sesión en el nombre del archivo.
Ejemplo:
Vértice
Nombre archivo
original:
Nombre archivo
renombrado:
PC02 05010340.DAT PC020340.DAT
PC02 02680318a.TPS PC020318a.TPS
2.2-Convertir a formato Rinex, en esta conversión se conserva el código de la estación, permitiendo
asociar el código, día y sesión a la estación.
El nombre de los archivos Rinex estará definido por el siguiente formato:
SSSSdddf.aat
SSSS : Código alfanumérico correspondiente al código del vértice.
ddd : Indica el día consecutivo del año, en que se realizo la observación.
f : Número consecutivo de la sesión de observación durante el día.
aa : Año de la observación.
t : Tipo de archivo
Siendo dos los tipos básicos de archivos necesarios para el procesamiento de los datos, ellos
son de extensión:
**O Archivo de observación
**N Archivo de navegación (efemérides)
2.3-Editar o incluir el código único de 4 caracteres, evitando espacios en blanco y guiones, en el
encabezado del archivo Rinex de observación (línea MARKER NAME).
2.4-Editar o incluir la altura de antena en el archivo Rinex de observación (línea ANTENNA: DELTA
H/E/N).
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS

3. 8

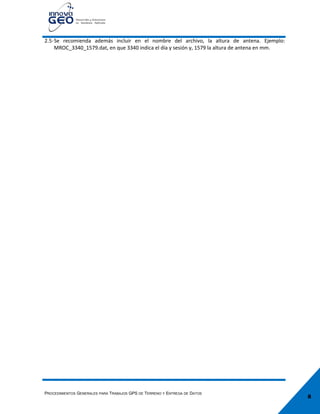

2.5-Se recomienda además incluir en el nombre del archivo, la altura de antena. Ejemplo:
MROC_3340_1579.dat, en que 3340 indica el día y sesión y, 1579 la altura de antena en mm.
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS

4. 8

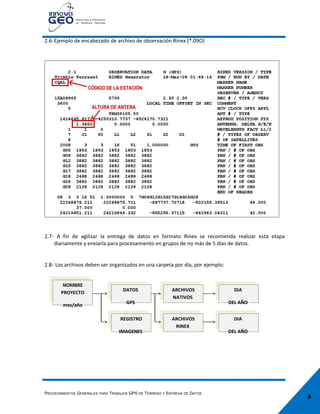

2.6-Ejemplo de encabezado de archivo de observación Rinex (*.09O)
2.7- A fin de agilizar la entrega de datos en formato Rinex se recomienda realizar esta etapa
diariamente y enviarla para procesamiento en grupos de no más de 5 días de datos.
2.8- Los archivos deben ser organizados en una carpeta por día, por ejemplo:
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS
NOMBRE
PROYECTO
mes/año
NOMBRE
PROYECTO
mes/año
DATOS
GPS
DATOS
GPS
ARCHIVOS
NATIVOS
ARCHIVOS
NATIVOS
ARCHIVOS
RINEX
ARCHIVOS
RINEX
DIA
DEL AÑO
DIA
DEL AÑO
DIA
DEL AÑO
DIA
DEL AÑO
REGISTRO
IMAGENES
REGISTRO
IMAGENES

5. 8

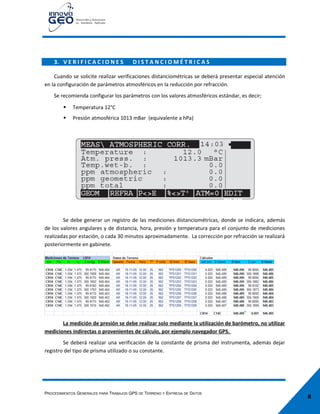

3. V E R I F I C A C I O N E S D I S T A N C I O M É T R I C A S
Cuando se solicite realizar verificaciones distanciométricas se deberá presentar especial atención
en la configuración de parámetros atmosféricos en la reducción por refracción.
Se recomienda configurar los parámetros con los valores atmosféricos estándar, es decir;
 Temperatura 12°C
 Presión atmosférica 1013 mBar (equivalente a hPa)
Se debe generar un registro de las mediciones distanciométricas, donde se indicara, además
de los valores angulares y de distancia, hora, presión y temperatura para el conjunto de mediciones
realizadas por estación, o cada 30 minutos aproximadamente. La corrección por refracción se realizará
posteriormente en gabinete.
La medición de presión se debe realizar solo mediante la utilización de barómetro, no utilizar
mediciones indirectas o provenientes de cálculo, por ejemplo navegador GPS.
Se deberá realizar una verificación de la constante de prisma del instrumenta, además dejar
registro del tipo de prisma utilizado o su constante.
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS

6. 8
4 . R E G I S T R O D E I M Á G E N E S
Se debe realizar un registro de fotos digitales de los vértices del Sistemas de Transporte de
Coordenadas -STC-. La cámara debe estar configurada correctamente en fecha y hora.
Se registrarán al menos 4 imágenes en alta resolución (3 a 5MP es suficiente) por vértice:
 Imagen en primer plano del vértice o monolito
 Imagen en primer plano del vértice o monolito junto al navegador GPS el cual deberá
presentar en pantalla coordenadas UTM, Altura y hora en números grandes
Para configurar el navegador de en este formato se debe definir manualmente la proyección UTM,
en “Parilla UTM usuario”, en el huso correspondiente como se presenta a continuación:
 Imagen con el instrumental instalado con visión hacia adelante
 Imagen con el instrumental instalado con visión hacia atrás
Independiente que a un Pilar de Nivelación se le asigne un vértice auxiliar se debe generar un registro
de imágenes del PN, en caso de que el código no se lea bien se recomienda humedecer.
Las imágenes se deberán nombrar de la siguiente forma:
SSSS Primer Plano
SSSS Primer Plano GPS Navegador
SSSS Vista Adelante
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS

7. 8
SSSS Vista Atrás
SSSS : Código alfanumérico correspondiente al código del vértice

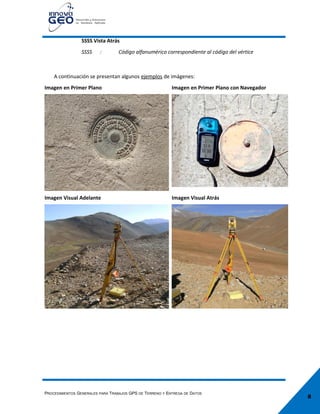

A continuación se presentan algunos ejemplos de imágenes:
Imagen en Primer Plano Imagen en Primer Plano con Navegador
Imagen Visual Adelante Imagen Visual Atrás
PROCEDIMIENTOS GENERALES PARA TRABAJOS GPS DE TERRENO Y ENTREGA DE DATOS

8. 8

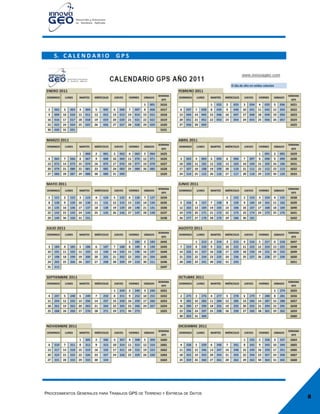

5. C A L E N D A R I O G P S
