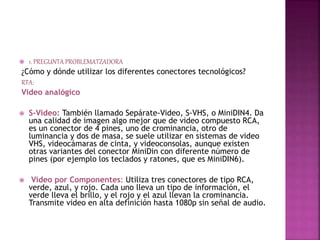

2.  1. PREGUNTA PROBLEMATZADORA
¿Cómo y dónde utilizar los diferentes conectores tecnológicos?
RTA:
Video analógico
 S-Video: También llamado Sepárate-Video, S-VHS, o MiniDIN4. Da
una calidad de imagen algo mejor que de video compuesto RCA,
es un conector de 4 pines, uno de crominancia, otro de
luminancia y dos de masa, se suele utilizar en sistemas de video
VHS, videocámaras de cinta, y videoconsolas, aunque existen
otras variantes del conector MiniDin con diferente número de
pines (por ejemplo los teclados y ratones, que es MiniDIN6).
 Video por Componentes: Utiliza tres conectores de tipo RCA,
verde, azul, y rojo. Cada uno lleva un tipo de información, el
verde lleva el brillo, y el rojo y el azul llevan la crominancia.
Transmite video en alta definición hasta 1080p sin señal de audio.

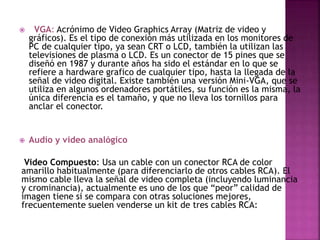

3.  VGA: Acrónimo de Video Graphics Array (Matriz de video y
gráficos). Es el tipo de conexión más utilizada en los monitores de
PC de cualquier tipo, ya sean CRT o LCD, también la utilizan las
televisiones de plasma o LCD. Es un conector de 15 pines que se
diseñó en 1987 y durante años ha sido el estándar en lo que se
refiere a hardware grafico de cualquier tipo, hasta la llegada de la
señal de video digital. Existe también una versión Mini-VGA, que se
utiliza en algunos ordenadores portátiles, su función es la misma, la
única diferencia es el tamaño, y que no lleva los tornillos para
anclar el conector.
 Audio y video analógico
Video Compuesto: Usa un cable con un conector RCA de color
amarillo habitualmente (para diferenciarlo de otros cables RCA). El
mismo cable lleva la señal de video completa (incluyendo luminancia
y crominancia), actualmente es uno de los que “peor” calidad de
imagen tiene si se compara con otras soluciones mejores,
frecuentemente suelen venderse un kit de tres cables RCA:

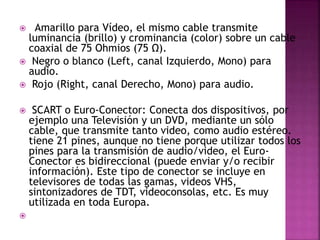

4.  Amarillo para Vídeo, el mismo cable transmite
luminancia (brillo) y crominancia (color) sobre un cable
coaxial de 75 Ohmios (75 Ω).
 Negro o blanco (Left, canal Izquierdo, Mono) para
audio.
 Rojo (Right, canal Derecho, Mono) para audio.
 SCART o Euro-Conector: Conecta dos dispositivos, por
ejemplo una Televisión y un DVD, mediante un sólo
cable, que transmite tanto video, como audio estéreo.
tiene 21 pines, aunque no tiene porque utilizar todos los
pines para la transmisión de audio/video, el Euro-
Conector es bidireccional (puede enviar y/o recibir
información). Este tipo de conector se incluye en
televisores de todas las gamas, videos VHS,
sintonizadores de TDT, videoconsolas, etc. Es muy
utilizada en toda Europa.


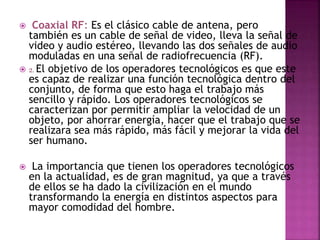

5.  Coaxial RF: Es el clásico cable de antena, pero
también es un cable de señal de video, lleva la señal de
video y audio estéreo, llevando las dos señales de audio
moduladas en una señal de radiofrecuencia (RF).
 2. El objetivo de los operadores tecnológicos es que este
es capaz de realizar una función tecnológica dentro del
conjunto, de forma que esto haga el trabajo más
sencillo y rápido. Los operadores tecnológicos se
caracterizan por permitir ampliar la velocidad de un
objeto, por ahorrar energía, hacer que el trabajo que se
realizara sea más rápido, más fácil y mejorar la vida del
ser humano.
 La importancia que tienen los operadores tecnológicos
en la actualidad, es de gran magnitud, ya que a través
de ellos se ha dado la civilización en el mundo
transformando la energía en distintos aspectos para
mayor comodidad del hombre.

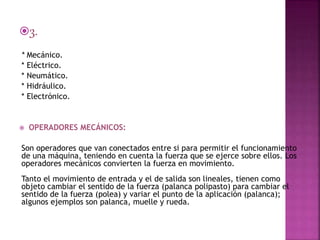

6. 3.
* Mecánico.
* Eléctrico.
* Neumático.
* Hidráulico.
* Electrónico.
 OPERADORES MECÁNICOS:
Son operadores que van conectados entre si para permitir el funcionamiento
de una máquina, teniendo en cuenta la fuerza que se ejerce sobre ellos. Los
operadores mecánicos convierten la fuerza en movimiento.
Tanto el movimiento de entrada y el de salida son lineales, tienen como

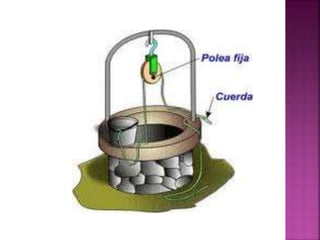

objeto cambiar el sentido de la fuerza (palanca polipasto) para cambiar el
sentido de la fuerza (polea) y variar el punto de la aplicación (palanca);
algunos ejemplos son palanca, muelle y rueda.

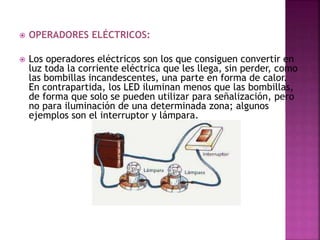

8.  OPERADORES ELÉCTRICOS:
 Los operadores eléctricos son los que consiguen convertir en
luz toda la corriente eléctrica que les llega, sin perder, como
las bombillas incandescentes, una parte en forma de calor.
En contrapartida, los LED iluminan menos que las bombillas,
de forma que solo se pueden utilizar para señalización, pero
no para iluminación de una determinada zona; algunos
ejemplos son el interruptor y lámpara.

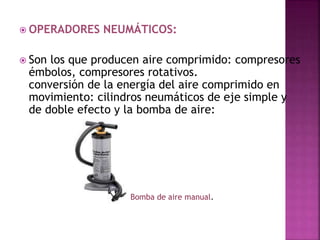

9.  OPERADORES NEUMÁTICOS:
 Son los que producen aire comprimido: compresores
émbolos, compresores rotativos.
conversión de la energía del aire comprimido en
movimiento: cilindros neumáticos de eje simple y
de doble efecto y la bomba de aire:
Bomba de aire manual.

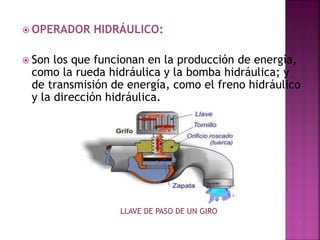

10.  OPERADOR HIDRÁULICO:
 Son los que funcionan en la producción de energía,
como la rueda hidráulica y la bomba hidráulica; y
de transmisión de energía, como el freno hidráulico
y la dirección hidráulica.
LLAVE DE PASO DE UN GIRO

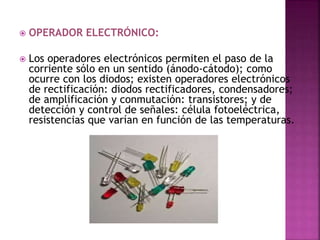

11.  OPERADOR ELECTRÓNICO:
 Los operadores electrónicos permiten el paso de la
corriente sólo en un sentido (ánodo-cátodo); como
ocurre con los diodos; existen operadores electrónicos
de rectificación: diodos rectificadores, condensadores;
de amplificación y conmutación: transistores; y de
detección y control de señales: célula fotoeléctrica,
resistencias que varían en función de las temperaturas.

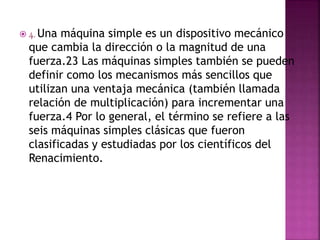

12.  4. Una máquina simple es un dispositivo mecánico
que cambia la dirección o la magnitud de una
fuerza.23 Las máquinas simples también se pueden
definir como los mecanismos más sencillos que
utilizan una ventaja mecánica (también llamada
relación de multiplicación) para incrementar una
fuerza.4 Por lo general, el término se refiere a las
seis máquinas simples clásicas que fueron
clasificadas y estudiadas por los científicos del
Renacimiento.

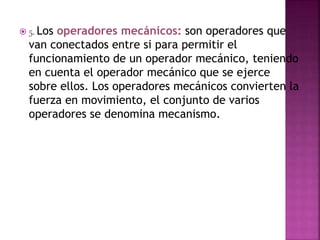

13.  5. Los operadores mecánicos: son operadores que
van conectados entre si para permitir el
funcionamiento de un operador mecánico, teniendo
en cuenta el operador mecánico que se ejerce
sobre ellos. Los operadores mecánicos convierten la
fuerza en movimiento, el conjunto de varios
operadores se denomina mecanismo.

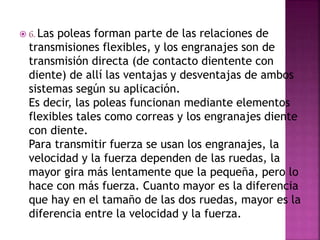

14.  6. Las poleas forman parte de las relaciones de
transmisiones flexibles, y los engranajes son de
transmisión directa (de contacto dientente con
diente) de allí las ventajas y desventajas de ambos
sistemas según su aplicación.
Es decir, las poleas funcionan mediante elementos
flexibles tales como correas y los engranajes diente
con diente.
Para transmitir fuerza se usan los engranajes, la
velocidad y la fuerza dependen de las ruedas, la
mayor gira más lentamente que la pequeña, pero lo
hace con más fuerza. Cuanto mayor es la diferencia
que hay en el tamaño de las dos ruedas, mayor es la
diferencia entre la velocidad y la fuerza.

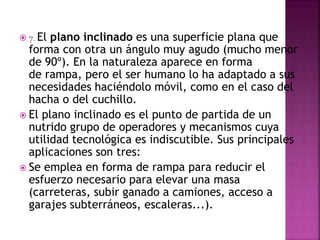

15.  7. El plano inclinado es una superficie plana que
forma con otra un ángulo muy agudo (mucho menor
de 90º). En la naturaleza aparece en forma
de rampa, pero el ser humano lo ha adaptado a sus
necesidades haciéndolo móvil, como en el caso del
hacha o del cuchillo.
 El plano inclinado es el punto de partida de un
nutrido grupo de operadores y mecanismos cuya
utilidad tecnológica es indiscutible. Sus principales
aplicaciones son tres:

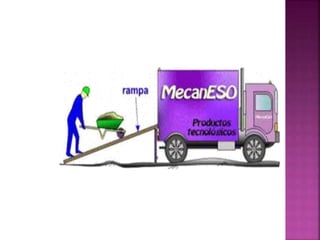

 Se emplea en forma de rampa para reducir el
esfuerzo necesario para elevar una masa
(carreteras, subir ganado a camiones, acceso a
garajes subterráneos, escaleras...).

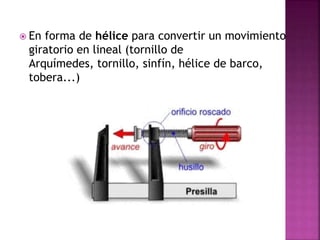

17.  En forma de hélice para convertir un movimiento
giratorio en lineal (tornillo de
Arquímedes, tornillo, sinfín, hélice de barco,
tobera...)

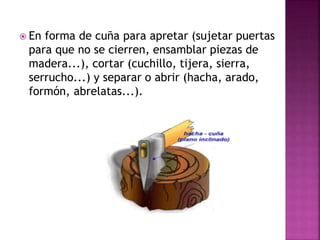

18.  En forma de cuña para apretar (sujetar puertas
para que no se cierren, ensamblar piezas de
madera...), cortar (cuchillo, tijera, sierra,
serrucho...) y separar o abrir (hacha, arado,
formón, abrelatas...).

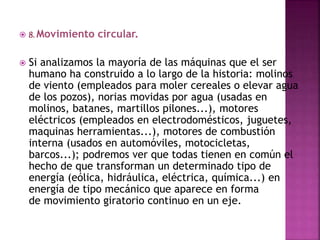

19.  8. Movimiento circular.
 Si analizamos la mayoría de las máquinas que el ser
humano ha construido a lo largo de la historia: molinos
de viento (empleados para moler cereales o elevar agua
de los pozos), norias movidas por agua (usadas en
molinos, batanes, martillos pilones...), motores
eléctricos (empleados en electrodomésticos, juguetes,
maquinas herramientas...), motores de combustión
interna (usados en automóviles, motocicletas,
barcos...); podremos ver que todas tienen en común el
hecho de que transforman un determinado tipo de
energía (eólica, hidráulica, eléctrica, química...) en
energía de tipo mecánico que aparece en forma
de movimiento giratorio continuo en un eje.

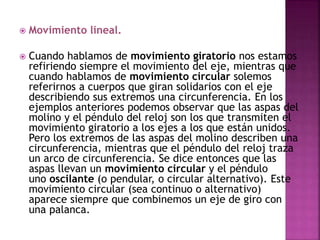

20.  Movimiento lineal.
 Cuando hablamos de movimiento giratorio nos estamos
refiriendo siempre el movimiento del eje, mientras que
cuando hablamos de movimiento circular solemos
referirnos a cuerpos que giran solidarios con el eje
describiendo sus extremos una circunferencia. En los
ejemplos anteriores podemos observar que las aspas del
molino y el péndulo del reloj son los que transmiten el
movimiento giratorio a los ejes a los que están unidos.
Pero los extremos de las aspas del molino describen una
circunferencia, mientras que el péndulo del reloj traza
un arco de circunferencia. Se dice entonces que las
aspas llevan un movimiento circular y el péndulo
uno oscilante (o pendular, o circular alternativo). Este
movimiento circular (sea continuo o alternativo)
aparece siempre que combinemos un eje de giro con
una palanca.
