1. Un paseo por el pasado, el presente y el futuro
Autora: Cándida Morales Barranco©

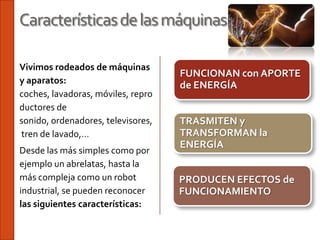

2. Características de las máquinas
Vivimos rodeados de máquinas
FUNCIONAN con APORTE
y aparatos: de ENERGÍA
coches, lavadoras, móviles, repro
ductores de
sonido, ordenadores, televisores, TRASMITEN y
tren de lavado,… TRANSFORMAN la
ENERGÍA
Desde las más simples como por
ejemplo un abrelatas, hasta la
más compleja como un robot PRODUCEN EFECTOS de
industrial, se pueden reconocer FUNCIONAMIENTO
las siguientes características:

3. Todas las máquinas y aparatos precisan de aporte
energético para funcionar.

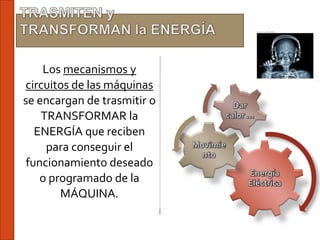

4. Los mecanismos y
circuitos de las máquinas
se encargan de trasmitir o
TRANSFORMAR la
ENERGÍA que reciben
para conseguir el
funcionamiento deseado
o programado de la
MÁQUINA.

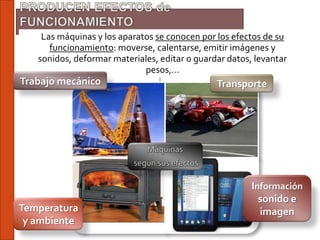

5. Las máquinas y los aparatos se conocen por los efectos de su
funcionamiento: moverse, calentarse, emitir imágenes y
sonidos, deformar materiales, editar o guardar datos, levantar
pesos,…
Trabajo mecánico Transporte
Información
sonido e
Temperatura imagen
y ambiente

6. Partes de una máquina
Las máquinas están formadas
por una variedad de piezas -Carcasa o chasis
ESTRUCTURA -Brazos articulados o
con distinta finalidad. extensiones
Partes fija donde se
apoya el resto de piezas -Guías y articulaciones
En general podemos distinguir -Amortiguadores
las siguientes partes:
MECANISMOS -Ruedas dentadas
-Palancas
Partes móviles que
-Poleas
trasmiten la fuerza y el
movimiento -Rodillos
CIRCUITOS -Circuitos eléctricos
-Circuitos electrónicos
Controlan el flujo de
energía eléctrica o de los -Circuitos de fluidos o
fluidos a presión hidráulicos

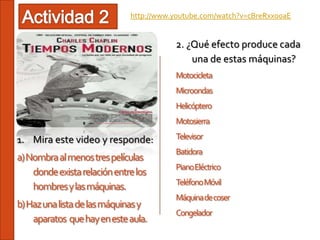

7. http://www.youtube.com/watch?v=cBreRxxo0aE
2. ¿Qué efecto produce cada
una de estas máquinas?
Motocicleta
Microondas
Helicóptero
Motosierra
1. Mira este video y responde: Televisor
Batidora
a) Nombra al menos tres películas
Piano Eléctrico
donde exista relación entre los
Teléfono Móvil
hombres y las máquinas.
Máquina de coser
b) Haz una lista de las máquinas y
Congelador
aparatos que hay en este aula.

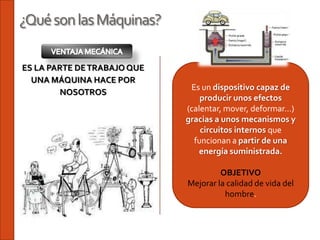

8. ¿Qué son las Máquinas?
ES LA PARTE DE TRABAJO QUE
UNA MÁQUINA HACE POR
Es un dispositivo capaz de
NOSOTROS
producir unos efectos
(calentar, mover, deformar…)
gracias a unos mecanismos y
circuitos internos que
funcionan a partir de una
energía suministrada.
OBJETIVO
Mejorar la calidad de vida del
hombre.

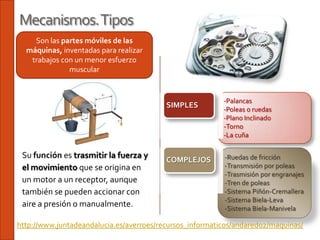

9. Mecanismos. Tipos
Son las partes móviles de las
máquinas, inventadas para realizar
trabajos con un menor esfuerzo
muscular
-Palancas
SIMPLES
-Poleas o ruedas
-Plano Inclinado
-Torno
-La cuña
Su función es trasmitir la fuerza y COMPLEJOS -Ruedas de fricción
el movimiento que se origina en -Transmisión por poleas
-Trasmisión por engranajes
un motor a un receptor, aunque -Tren de poleas
también se pueden accionar con -Sistema Piñón-Cremallera
-Sistema Biela-Leva
aire a presión o manualmente. -Sistema Biela-Manivela
http://www.juntadeandalucia.es/averroes/recursos_informaticos/andared02/maquinas/

10. Mecanismos construidos en el aula taller de
TECNOLOGÍAS por alumnos de 2º ESO
1. Descubre como se pueden fabricar mecanismos simples y algo
más complejos, así como su finalidad mediante la explicación
de los alumnos autores de estos proyectos.
MÁQUINAS SIMPLES Y MECANISMOS
Parte 1 y 2
http://www.youtube.com/watch?v=NigdvdBw4sA&feature=related
http://www.youtube.com/watch?v=1Mh0PfK7ro0

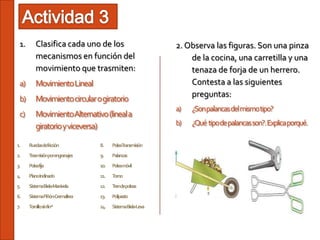

11. 1. Clasifica cada uno de los 2. Observa las figuras. Son una pinza
mecanismos en función del de la cocina, una carretilla y una
movimiento que trasmiten: tenaza de forja de un herrero.
a) Movimiento Lineal Contesta a las siguientes
preguntas:
b) Movimiento circular o giratorio
a) ¿Son palancas del mismo tipo?
c) MovimientoAlternativo (lineal a
giratorio y viceversa) b) ¿Qué tipo de palancas son?. Explica porqué.
1. Ruedasdefricción 8. PoleaTransmisión
2. Trasmisiónporengranajes 9. Palancas
3. Poleafija 10. Poleamóvil
4. PlanoInclinado 11. Torno
5. SistemaBiela-Manivela 12. Trendepoleas
6. SistemaPiñón-Cremallera 13. Polipasto
7. Tornillosinfin* 14. SistemaBiela-Leva

12. Características Compuesta por:
LAS MÁQUINAS
FUNCIONAN con
ESTRUCTURA MECANISMOS CIRCUITOS
ENERGÍA
-Carcasa o chasis -Ruedas dentadas - Eléctricos
-Brazos articulados o -Palancas -Electrónicos
TRASMITEN y la extensiones -Poleas -Hidráulicos
TRANSFORMAN -Guías y articulaciones -Rodillos, … -Neumáticos
-Amortiguadores
EFECTOS -Palancas
FUNCIONAMIENTO -Poleas o ruedas
SIMPLES -Plano Inclinado
•TRABAJO MECÁNICO -Torno
-La cuña
• TRANSPORTE
•TEMPERATURA Y
AMBIENTE
-Ruedas de fricción
•INFORMACIÓN, IMAGEN Y -Transmisión por poleas
SONIDO -Trasmisión por engranajes
COMPLEJOS -Tren de poleas
-Sistema Piñón-Cremallera
-Sistema Biela-Leva
-Sistema Biela-Manivela
Mapa conceptual
