Este documento describe cómo configurar un servidor DHCP Linux para asignar direcciones IP a dispositivos en múltiples VLAN. Explica que el servidor Linux funcionará como servidor DHCP y enrutador, asignando direcciones de forma estática o dinámica según la VLAN. También proporciona detalles sobre la configuración del archivo dhcpd.conf y las interfaces de red para habilitar el servicio DHCP en las VLAN correspondientes.

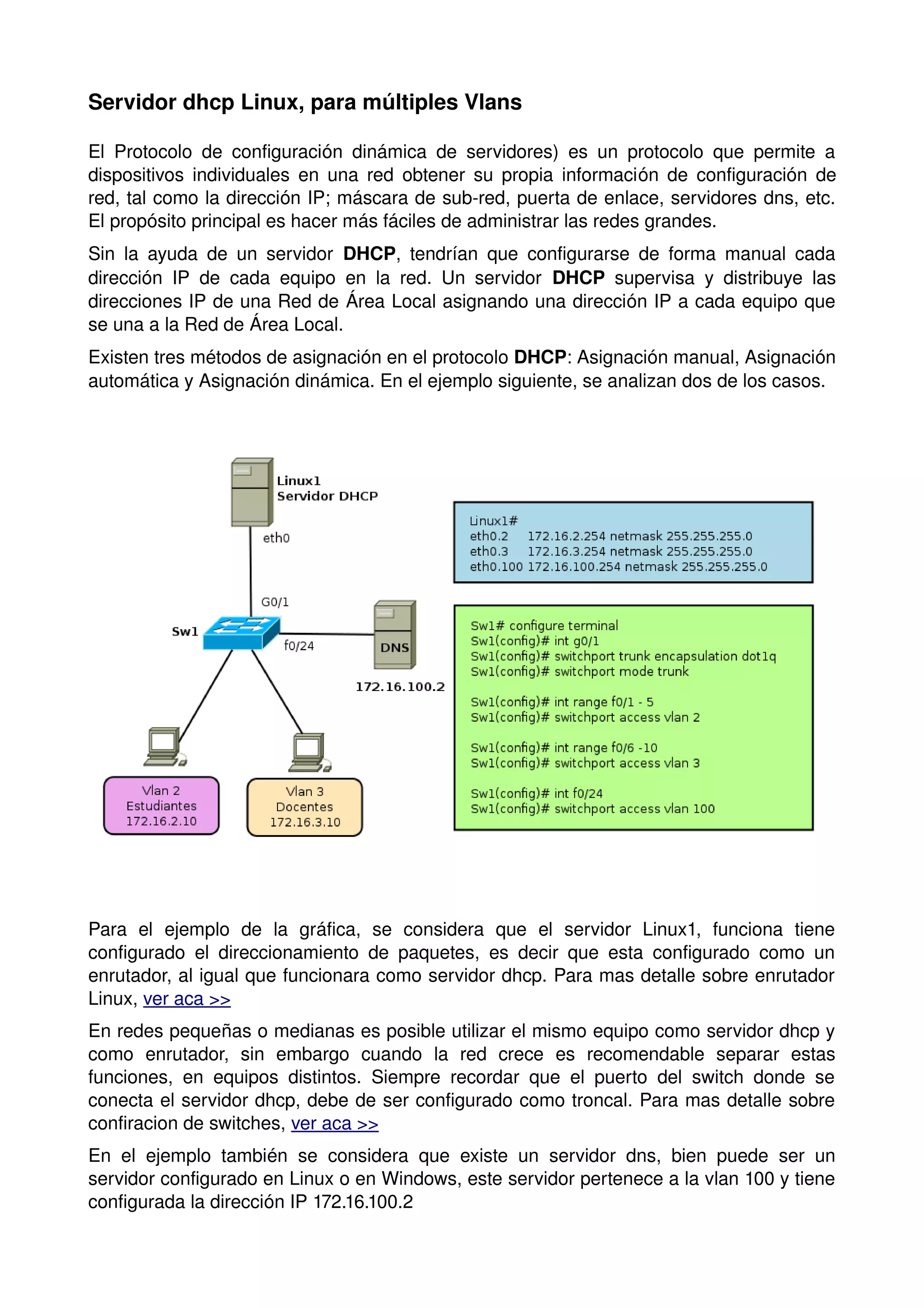

1. Servidor dhcp Linux, para múltiples Vlans
El Protocolo de configuración dinámica de servidores) es un protocolo que permite a
dispositivos individuales en una red obtener su propia información de configuración de
red, tal como la dirección IP; máscara de sub­red, puerta de enlace, servidores dns, etc.
El propósito principal es hacer más fáciles de administrar las redes grandes.
Sin la ayuda de un servidor DHCP, tendrían que configurarse de forma manual cada
dirección IP de cada equipo en la red. Un servidor DHCP supervisa y distribuye las
direcciones IP de una Red de Área Local asignando una dirección IP a cada equipo que
se una a la Red de Área Local.
Existen tres métodos de asignación en el protocolo DHCP: Asignación manual, Asignación
automática y Asignación dinámica. En el ejemplo siguiente, se analizan dos de los casos.
Para el ejemplo de la gráfica, se considera que el servidor Linux1, funciona tiene
configurado el direccionamiento de paquetes, es decir que esta configurado como un
enrutador, al igual que funcionara como servidor dhcp. Para mas detalle sobre enrutador
Linux, ver aca >>
En redes pequeñas o medianas es posible utilizar el mismo equipo como servidor dhcp y
como enrutador, sin embargo cuando la red crece es recomendable separar estas
funciones, en equipos distintos. Siempre recordar que el puerto del switch donde se
conecta el servidor dhcp, debe de ser configurado como troncal. Para mas detalle sobre
confiracion de switches, ver aca >>
En el ejemplo también se considera que existe un servidor dns, bien puede ser un
servidor configurado en Linux o en Windows, este servidor pertenece a la vlan 100 y tiene
configurada la dirección IP 172.16.100.2

2. Datos de la Redes a configurar.
Número de red de la vlan 2 172.16.2.0
Máscara de sub­red: 255.255.255.0
Puerta de enlace: 172.16.2.254 (Dir IP de la Interface vlan 2 en el servidor)
Servidor de nombres: 172.16.100.2
Número de red de la vlan 3 172.16.3.0
Máscara de sub­red: 255.255.255.0
Puerta de enlace: 172.16.3.254 (Dir IP de la Interface vlan 3 en el servidor)
Servidor de nombres: 172.16.100.2
Configuración del archivo /etc/dhcpd.conf
# Configuración para la red 172.16.3.0/24
# La red 172.16.3.0 la configuraremos de manera estática, es decir siempre le
# asignara la misma dirección IP a las computadoras.
# ­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­­
subnet 172.16.3.0 netmask 255.255.255.0
{
option subnet­mask 255.255.255.0;
option broadcast­address 172.16.3.255;
option domain­name "test.com";
option domain­name­servers 172.16.100.2
option routers 172.16.3.254;
#Asignación de IP, a cada Maquina PC
host pc01
{
option host­name "pc01.test.com";
hardware ethernet 00:06:AB:AB:01:01;
fixed­address 172.16.3.1;
}
host pc02
{
hardware ethernet 00:06:AB:AB:02:02;
fixed­address 172.16.3.2;
}
}
# Configuración para la red 172.16.2.0/24
subnet 172.16.2.0 netmask 255.255.255.0
{
range 172.16.2.10 172.16.2.20;
option subnet­mask 255.2255.255.0;

3. option broadcast­address 172.16.2.255;
option domain­name "test.com";
option domain­name­servers 172.16.100.2;
option routers 172.16.2.254;
}
Configuración de las interfaces donde funcionará el servicio dhcp
Una buena medida de seguridad es hacer que el servicio de dhcpd solo funcione a través
de la interfaz de red utilizada por la LAN, esto en el caso de tener múltiples dispositivos de
red.
Edite el fichero /etc/sysconfig/dhcpd y agregue como argumento del parámetro
DHCPDARGS el valor eth0, eth1, eth2, o en nuestro caso eth0.2, eth0.3.
Nota: para el ejemplo no agregamos la interface eth0.100 porque normalmente la
asignación de direcciones en los servidores no se realiza por medio de dhcp.
# Command line options here
DHCPDARGS=eth0.2, eth0.3
Nota:
Posteriormente solo queda arrancar el servicio dhcp.
/sbin/service dhcpd start o bien en el caso de Opensuse /etc/init.d/ dhcpd start
