INTRODUCCIÓN.
Las características de un yacimiento son variables,
como resultado de subsecuentes reorganizaciones
físicas y químicas; con respecto a esa variabilidad se
dice que el yacimiento es heterogéneo. Las
heterogeneidades del yacimiento están relacionadas
con características geológicas.

4. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
Heterogeneidades Del Yacimiento
La heterogeneidad de un yacimiento
puede ser definida como la variación
de las propiedades del yacimiento en
función del espacio.
Estas propiedades pueden incluir
permeabilidad, porosidad, espesor,
saturación, fallas, fracturas, etc

5. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
Las heterogeneidades del yacimiento están relacionadas con
características geológicas, tanto a pequeñas como a gran escala
y que su impacto en el flujo de los yacimientos es proporcional al
grado de importancia que presenten.
Las heterogeneidades pueden dividirse en:
• Variaciones areales
• variaciones verticales
• fracturas a escala de yacimiento.

6. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
Compartamentalización
Presencia de fallas
Presencia de fracturas
Gran contraste de
permeabilidad
Gran Escala

7. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
Forma y tamaño de
los sedimentos.
Depositación
histórica de los
sedimentos.
Cambios subsecuentes
debido a la diagénesis y
tectónica.
Pequeña Escala

8. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”

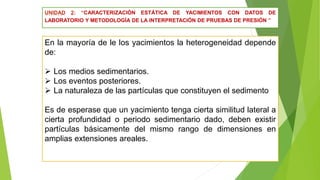

En la mayoría de le los yacimientos la heterogeneidad depende
de:
 Los medios sedimentarios.
 Los eventos posteriores.
 La naturaleza de las partículas que constituyen el sedimento
Es de esperase que un yacimiento tenga cierta similitud lateral a
cierta profundidad o periodo sedimentario dado, deben existir
partículas básicamente del mismo rango de dimensiones en
amplias extensiones areales.

9. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
La heterogeneidad es el atributo más difícil de cuantificar, pero
es el que tiene mayor efecto sobre un proceso de inyección.
Todas las propiedades del yacimiento pueden variar tanto areal
como verticalmente, pero el cambio en la permeabilidad es el
más drástico

10. HETEROGENEIDAD VERTICAL
Uno de los primeros problemas encontrados por los ingenieros de yacimientos
en la predicción o interpretación del comportamiento del desplazamiento durante
procesos de recuperación secundaria y mejorada es la organización y utilización
de toda la información proveniente de análisis de núcleos. La permeabilidad
presenta problemas particulares en su organización, debido a que usualmente
varía en más de un orden de magnitud entre diferentes capas. El ingeniero debe
entonces ser capaz de:
 - Describir el grado de heterogeneidad vertical en términos matemáticos.
 - Describir y definir la distribución adecuada de permeabilidad en cada
estrato.
UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE LABORATORIO Y
METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”

11. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE LABORATORIO Y
METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
HETEROGENEIDAD VERTICAL
Es apropiado poder describir el grado de heterogeneidad dentro de un
sistema particular en términos cuantitativos Se dice que una formación
tiene un coeficiente de uniformonstante a lo largo de todo el espesor del
yacimiento. Una formación completamente heterogénea tiene un
coeficiente de uniformidad igual a uno.
Los siguientes son los dos métodos más usados para describir la
heterogeneidad vertical de una formación:
1. Coeficiente de Lorentz
2. Coeficiente de variación de permeabilidad (V), Dykstra &
Parsons

12. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE LABORATORIO Y
METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
Los yacimientos presentan variaciones en la permeabilidad y en otras
propiedades de la roca en la dirección lateral. Se han desarrollado una
variedad de técnicas de estimación geoestadística, con la finalidad de describir
de forma precisa la distribución espacial de las propiedades de la roca. La
continuidad espacial sugiere que la información de puntos cercanos unos con
otros presentan mayor similitud que puntos alejados.
Estas técnicas geoestadísticas envuelven la interpolación entre puntos con
información conocida, como elevación o permeabilidad, y la extrapolación más
allá de valores con información conocida. Estas propiedades de roca son
llamadas comúnmente variables regionalizadas.
HETEROGENEIDAD AREAL

13. Espesor Neto De Arena Petrolífera
Un prerrequisito fundamental para predecir el comportamiento de un
yacimiento es conocer satisfactoriamente el volumen de petróleo original en
sitio. El yacimiento se encuentra confinado entre ciertos límites geológicos y
de fluidos, los cuales deben ser determinados con bastante precisión. Dentro
de estos límites geológicos, el petróleo se encuentra contenido en lo que
comúnmente se conoce como espesor bruto. El espesor neto de arena
petrolífera es la parte del espesor bruto del yacimiento que contribuye al
recobro de petróleo y se define mediante los siguientes criterios:
- Límite más bajo de porosidad.
- Límite más bajo de permeabilidad.
- Límite más alto de saturación de agua.
UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE LABORATORIO Y
METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”

14. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
CONTINUIDAD Y CONECTIVIDAD
La continuidad y conectividad son los factores mas
importantes que controlan los procesos de
desplazamiento.

15. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
LEYES EMPÍRICAS
1. Todos los yacimientos son heterogéneos en las propiedades de roca y
fluido. Cuando se conoce poco acerca de ellas, se asume que son
homogéneas.
2. Entre más se logra conocer el yacimiento, éste se hace más heterogéneo.
La heterogeneidad es proporcional a la cantidad de tiempo, esfuerzo y dinero
gastado.
3. La heterogeneidad tiene el mayor impacto sobre los riesgos e
incertidumbres relacionadas con:
 Volumen de hidrocarburos in situ
 Eficiencia de recobro
 Productividad del pozo
 Desarrollo del yacimiento

16. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
ESCALAS DE ESTUDIO.
ESCALA MICROSCÓPICA
Se analiza el sistema poroso, gobierno de la saturación de agua
y la presión capilar.

17. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
ESCALA MESOSCÓPICA
Se analizan estructuras sedimentarias, bioturbación, análisis de
corazón o núcleo.

18. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
ESCALA MACROSCÓPICA
Se estudian los cambios de arenas o de arcillas
entre pozos.

19. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
ESCALA MEGASCÓPICA
En esta escala se estudia toda estructura en vista areal.

20. UNIDAD 2: “CARACTERIZACIÓN ESTÁTICA DE YACIMIENTOS CON DATOS DE
LABORATORIO Y METODOLOGÍA DE LA INTERPRETACIÓN DE PRUEBAS DE PRESIÓN ”
CONCLUSIÓN
La heterogeneidad del yacimiento tiene probablemente
mayor influencia que cualquier otro factor en el
desempeño de un proyecto de recuperación mejorada.
sin embargo es el efecto más complicado de cuantificar
las propiedades de un yacimiento debido a su extenso
campo de investigación.
