1. Errores de transmisión, corrección de
errores, técnicas de corrección de
errores.
MODULO III

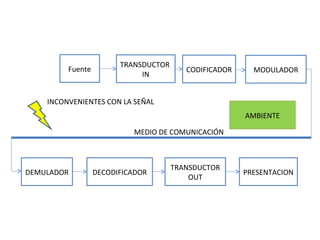

2. Fuente
TRANSDUCTOR
IN
CODIFICADOR MODULADOR
AMBIENTE
PRESENTACION
TRANSDUCTOR
OUT
DECODIFICADORDEMULADOR
MEDIO DE COMUNICACIÓN
INCONVENIENTES CON LA SEÑAL

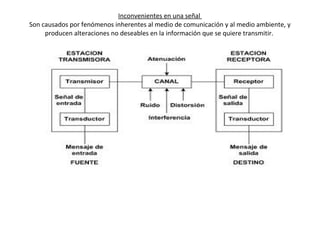

3. Inconvenientes en una señal
Son causados por fenómenos inherentes al medio de comunicación y al medio ambiente, y
producen alteraciones no deseables en la información que se quiere transmitir.

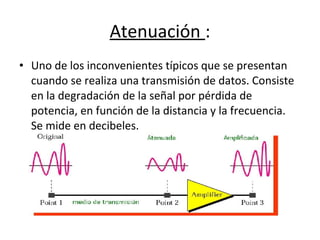

4. • Uno de los inconvenientes típicos que se presentan
cuando se realiza una transmisión de datos. Consiste
en la degradación de la señal por pérdida de
potencia, en función de la distancia y la frecuencia.
Se mide en decibeles.
Atenuación :

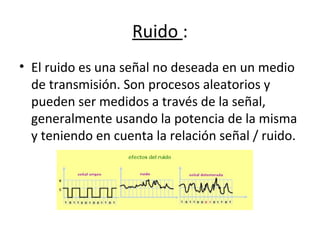

5. Ruido :
• El ruido es una señal no deseada en un medio
de transmisión. Son procesos aleatorios y
pueden ser medidos a través de la señal,
generalmente usando la potencia de la misma
y teniendo en cuenta la relación señal / ruido.

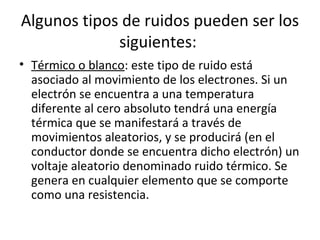

6. Algunos tipos de ruidos pueden ser los
siguientes:
• Térmico o blanco: este tipo de ruido está
asociado al movimiento de los electrones. Si un
electrón se encuentra a una temperatura
diferente al cero absoluto tendrá una energía
térmica que se manifestará a través de
movimientos aleatorios, y se producirá (en el
conductor donde se encuentra dicho electrón) un
voltaje aleatorio denominado ruido térmico. Se
genera en cualquier elemento que se comporte
como una resistencia.

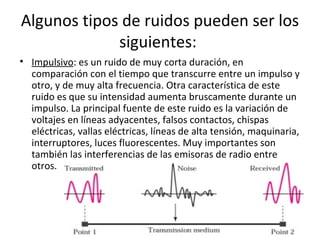

7. • Impulsivo: es un ruido de muy corta duración, en
comparación con el tiempo que transcurre entre un impulso y
otro, y de muy alta frecuencia. Otra característica de este
ruido es que su intensidad aumenta bruscamente durante un
impulso. La principal fuente de este ruido es la variación de
voltajes en líneas adyacentes, falsos contactos, chispas
eléctricas, vallas eléctricas, líneas de alta tensión, maquinaria,
interruptores, luces fluorescentes. Muy importantes son
también las interferencias de las emisoras de radio entre
otros.
Algunos tipos de ruidos pueden ser los
siguientes:

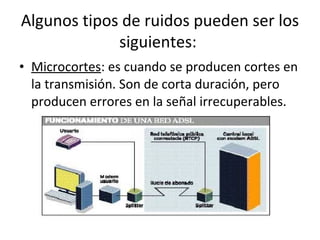

8. • Microcortes: es cuando se producen cortes en
la transmisión. Son de corta duración, pero
producen errores en la señal irrecuperables.
Algunos tipos de ruidos pueden ser los
siguientes:

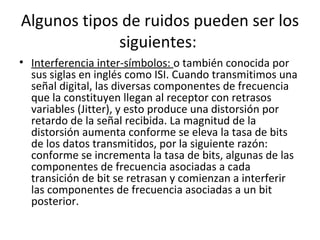

9. • Interferencia inter-símbolos: o también conocida por
sus siglas en inglés como ISI. Cuando transmitimos una
señal digital, las diversas componentes de frecuencia
que la constituyen llegan al receptor con retrasos
variables (Jitter), y esto produce una distorsión por
retardo de la señal recibida. La magnitud de la
distorsión aumenta conforme se eleva la tasa de bits
de los datos transmitidos, por la siguiente razón:
conforme se incrementa la tasa de bits, algunas de las
componentes de frecuencia asociadas a cada
transición de bit se retrasan y comienzan a interferir
las componentes de frecuencia asociadas a un bit
posterior.
Algunos tipos de ruidos pueden ser los
siguientes:

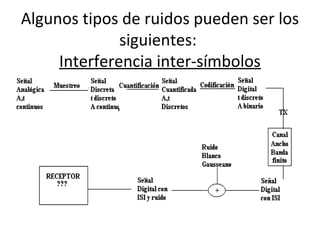

10. Algunos tipos de ruidos pueden ser los
siguientes:
Interferencia inter-símbolos

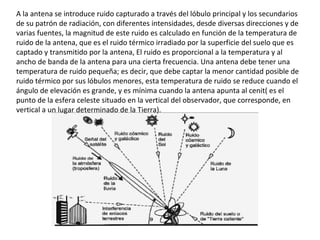

11. A la antena se introduce ruido capturado a través del lóbulo principal y los secundarios
de su patrón de radiación, con diferentes intensidades, desde diversas direcciones y de
varias fuentes, la magnitud de este ruido es calculado en función de la temperatura de
ruido de la antena, que es el ruido térmico irradiado por la superficie del suelo que es
captado y transmitido por la antena, El ruido es proporcional a la temperatura y al
ancho de banda de la antena para una cierta frecuencia. Una antena debe tener una
temperatura de ruido pequeña; es decir, que debe captar la menor cantidad posible de
ruido térmico por sus lóbulos menores, esta temperatura de ruido se reduce cuando el
ángulo de elevación es grande, y es mínima cuando la antena apunta al cenit( es el
punto de la esfera celeste situado en la vertical del observador, que corresponde, en
vertical a un lugar determinado de la Tierra).

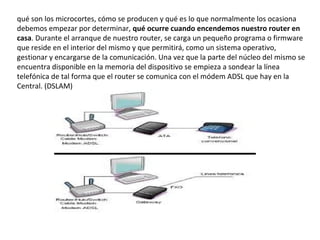

12. qué son los microcortes, cómo se producen y qué es lo que normalmente los ocasiona
debemos empezar por determinar, qué ocurre cuando encendemos nuestro router en
casa. Durante el arranque de nuestro router, se carga un pequeño programa o firmware
que reside en el interior del mismo y que permitirá, como un sistema operativo,
gestionar y encargarse de la comunicación. Una vez que la parte del núcleo del mismo se
encuentra disponible en la memoria del dispositivo se empieza a sondear la línea
telefónica de tal forma que el router se comunica con el módem ADSL que hay en la
Central. (DSLAM)

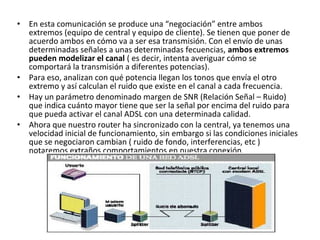

13. • En esta comunicación se produce una “negociación” entre ambos
extremos (equipo de central y equipo de cliente). Se tienen que poner de
acuerdo ambos en cómo va a ser esa transmisión. Con el envío de unas
determinadas señales a unas determinadas fecuencias, ambos extremos
pueden modelizar el canal ( es decir, intenta averiguar cómo se
comportará la transmisión a diferentes potencias).
• Para eso, analizan con qué potencia llegan los tonos que envía el otro
extremo y así calculan el ruido que existe en el canal a cada frecuencia.
• Hay un parámetro denominado margen de SNR (Relación Señal – Ruido)
que indica cuánto mayor tiene que ser la señal por encima del ruido para
que pueda activar el canal ADSL con una determinada calidad.
• Ahora que nuestro router ha sincronizado con la central, ya tenemos una
velocidad inicial de funcionamiento, sin embargo si las condiciones iniciales
que se negociaron cambian ( ruido de fondo, interferencias, etc )
notaremos extraños comportamientos en nuestra conexión.

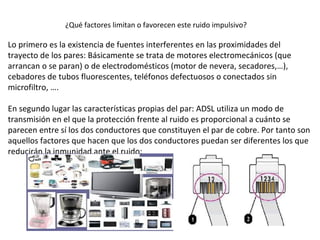

14. Lo primero es la existencia de fuentes interferentes en las proximidades del
trayecto de los pares: Básicamente se trata de motores electromecánicos (que
arrancan o se paran) o de electrodomésticos (motor de nevera, secadores,…),
cebadores de tubos fluorescentes, teléfonos defectuosos o conectados sin
microfiltro, ….
En segundo lugar las características propias del par: ADSL utiliza un modo de
transmisión en el que la protección frente al ruido es proporcional a cuánto se
parecen entre sí los dos conductores que constituyen el par de cobre. Por tanto son
aquellos factores que hacen que los dos conductores puedan ser diferentes los que
reducirán la inmunidad ante el ruido:
¿Qué factores limitan o favorecen este ruido impulsivo?

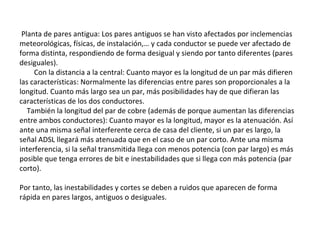

15. Planta de pares antigua: Los pares antiguos se han visto afectados por inclemencias
meteorológicas, físicas, de instalación,… y cada conductor se puede ver afectado de
forma distinta, respondiendo de forma desigual y siendo por tanto diferentes (pares
desiguales).
Con la distancia a la central: Cuanto mayor es la longitud de un par más difieren
las características: Normalmente las diferencias entre pares son proporcionales a la
longitud. Cuanto más largo sea un par, más posibilidades hay de que difieran las
características de los dos conductores.
También la longitud del par de cobre (además de porque aumentan las diferencias
entre ambos conductores): Cuanto mayor es la longitud, mayor es la atenuación. Así
ante una misma señal interferente cerca de casa del cliente, si un par es largo, la
señal ADSL llegará más atenuada que en el caso de un par corto. Ante una misma
interferencia, si la señal transmitida llega con menos potencia (con par largo) es más
posible que tenga errores de bit e inestabilidades que si llega con más potencia (par
corto).
Por tanto, las inestabilidades y cortes se deben a ruidos que aparecen de forma
rápida en pares largos, antiguos o desiguales.

16. ¿Qué podemos hacer con estos
errores?
• Atenuación: se corrige con repetidores para señales
digitales y amplificadores para señales analógicas
• Reducir las Interferencias:
 Minimizar la longitud de los cables y bucles
 Utilización de pares trenzados
 Apantallamiento electroestático (proteger dispositivos
de cargar eléctricas )
 Tierra simple
 Filtros
 Amplificador diferencial

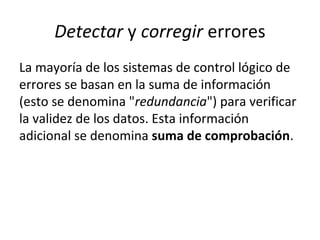

17. Detectar y corregir errores
La mayoría de los sistemas de control lógico de
errores se basan en la suma de información
(esto se denomina "redundancia") para verificar
la validez de los datos. Esta información
adicional se denomina suma de comprobación.

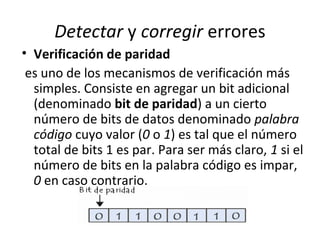

18. Detectar y corregir errores
• Verificación de paridad
es uno de los mecanismos de verificación más
simples. Consiste en agregar un bit adicional
(denominado bit de paridad) a un cierto
número de bits de datos denominado palabra
código cuyo valor (0 o 1) es tal que el número
total de bits 1 es par. Para ser más claro, 1 si el
número de bits en la palabra código es impar,
0 en caso contrario.

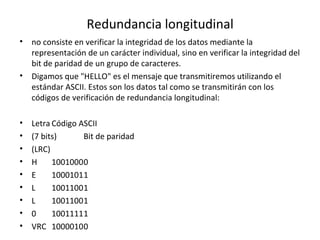

19. Redundancia longitudinal
• no consiste en verificar la integridad de los datos mediante la
representación de un carácter individual, sino en verificar la integridad del
bit de paridad de un grupo de caracteres.
• Digamos que "HELLO" es el mensaje que transmitiremos utilizando el
estándar ASCII. Estos son los datos tal como se transmitirán con los
códigos de verificación de redundancia longitudinal:
• Letra Código ASCII
• (7 bits) Bit de paridad
• (LRC)
• H 10010000
• E 10001011
• L 10011001
• L 10011001
• 0 10011111
• VRC 10000100

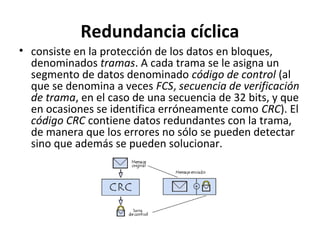

20. Redundancia cíclica
• consiste en la protección de los datos en bloques,
denominados tramas. A cada trama se le asigna un
segmento de datos denominado código de control (al
que se denomina a veces FCS, secuencia de verificación
de trama, en el caso de una secuencia de 32 bits, y que
en ocasiones se identifica erróneamente como CRC). El
código CRC contiene datos redundantes con la trama,
de manera que los errores no sólo se pueden detectar
sino que además se pueden solucionar.
