IBM i - AS/400 - SDA

Ingeniero Giovanny Guillén Bustamante
Especialista Certificado PMP / IBM i
IBM i - AS/400 – Herramientas
SDA – Screen Design Aid

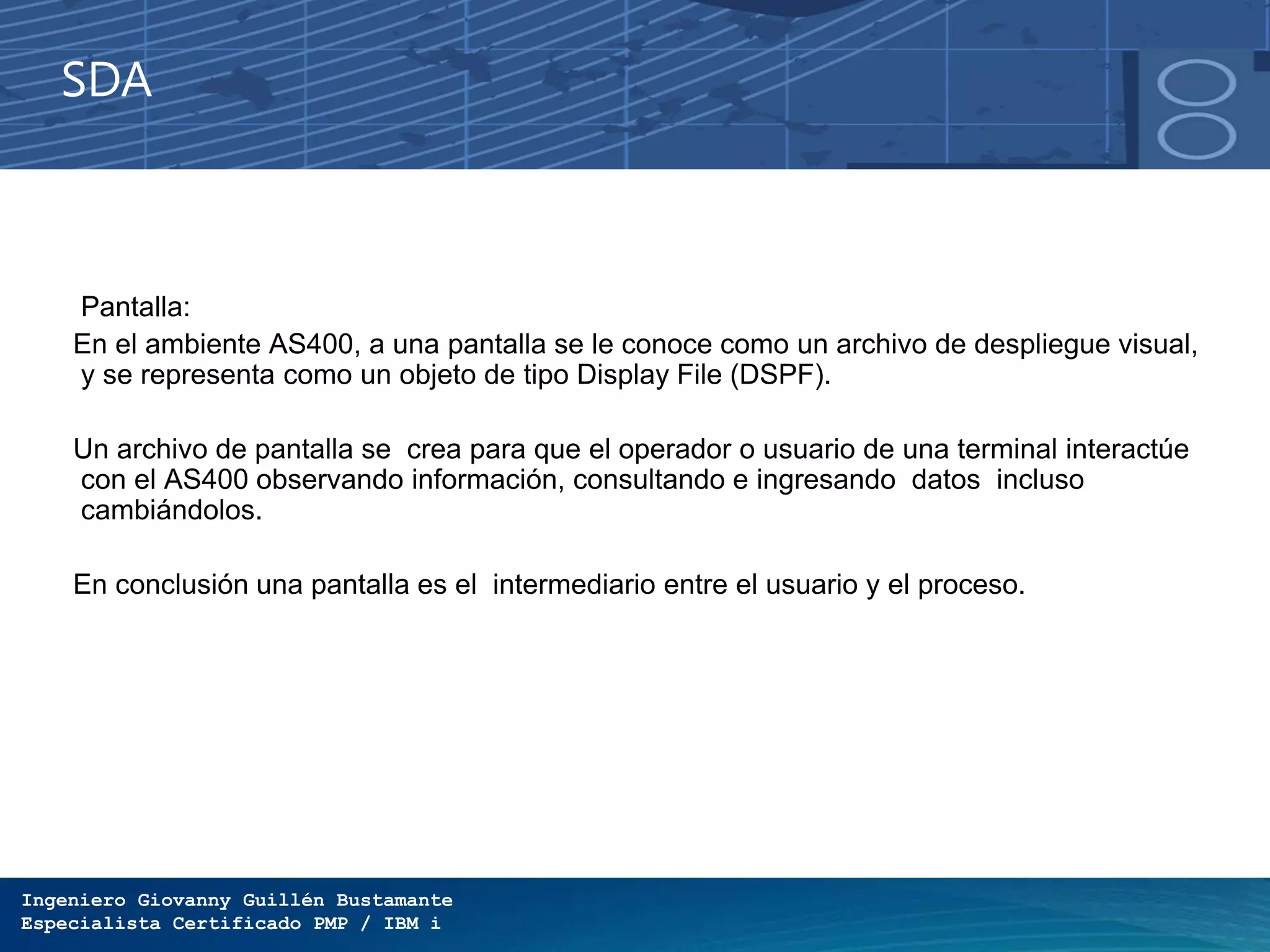

SDA
Pantalla:
En el ambiente AS400, a una pantalla se le conoce como un archivo de despliegue visual,
y se representa como un objeto de tipo Display File (DSPF).
Un archivo de pantalla se crea para que el operador o usuario de una terminal interactúe
con el AS400 observando información, consultando e ingresando datos incluso
cambiándolos.
En conclusión una pantalla es el intermediario entre el usuario y el proceso.

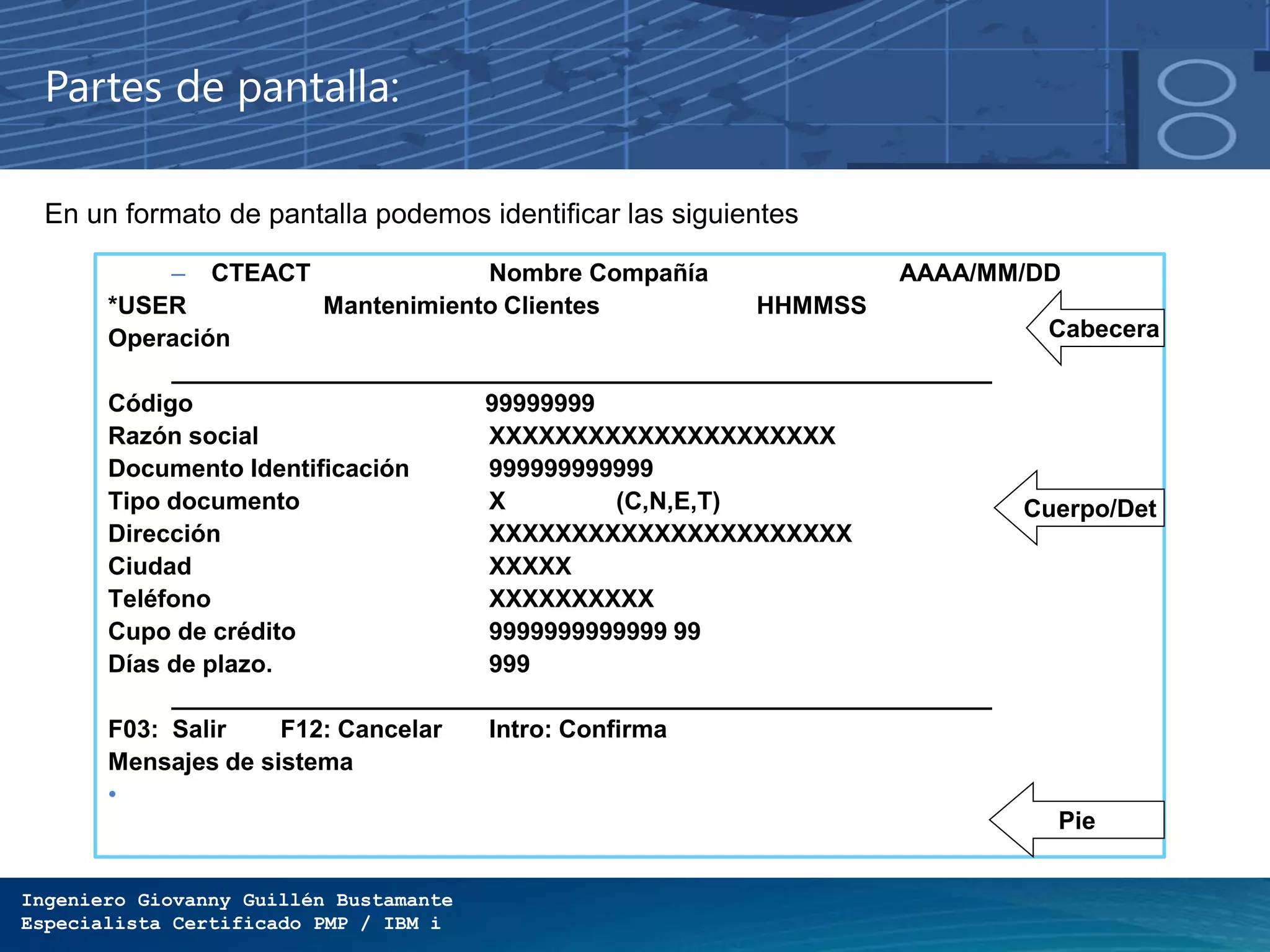

Partes de pantalla:
En un formato de pantalla podemos identificar las siguientes partes.
– CTEACT Nombre Compañía AAAA/MM/DD
*USER Mantenimiento Clientes HHMMSS
Operación
____________________________________________________________
Código 99999999
Razón social XXXXXXXXXXXXXXXXXXXXX
Documento Identificación 999999999999
Tipo documento X (C,N,E,T)
Dirección XXXXXXXXXXXXXXXXXXXXXX
Ciudad XXXXX
Teléfono XXXXXXXXXX
Cupo de crédito 9999999999999 99
Días de plazo. 999
____________________________________________________________
F03: Salir F12: Cancelar Intro: Confirma
Mensajes de sistema
•
Cabecera
Cuerpo/Det
Pie

Recomendaciones
• En la simplicidad y lógica de presentar la información está la facilidad del manejo de los
programas (operación) así como también el desarrollo.
• El desarrollo de sistemas requirió que se Implementarán seguridades a nivel de objeto,
función, responsabilidad etc.
• Sugerencias:
• • Un solo programa por acción o función.
• • Un solo programa que maneje una pantalla.
• • Un solo formato.
• Con esta forma de trabajo se logran varios objetivos.
• • Seguridad en el ámbito de objeto.
• • Independencia completa de programas (no multifunciones).
• • Reducción de los costos y riesgos en mantenimiento.

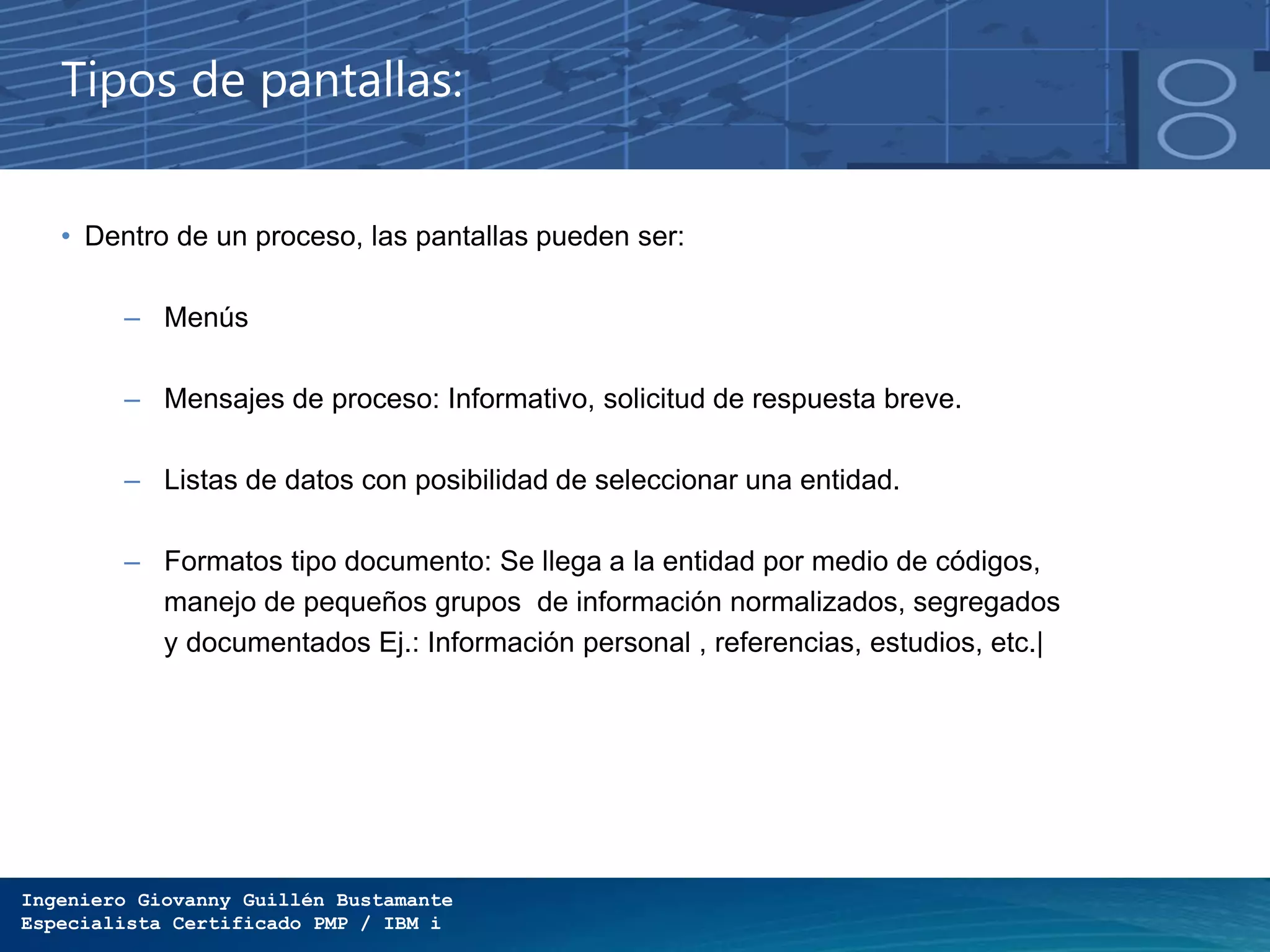

Tipos de pantallas:
• Dentro de un proceso, las pantallas pueden ser:
– Menús
– Mensajes de proceso: Informativo, solicitud de respuesta breve.
– Listas de datos con posibilidad de seleccionar una entidad.
– Formatos tipo documento: Se llega a la entidad por medio de códigos,
manejo de pequeños grupos de información normalizados, segregados
y documentados Ej.: Información personal , referencias, estudios, etc.|

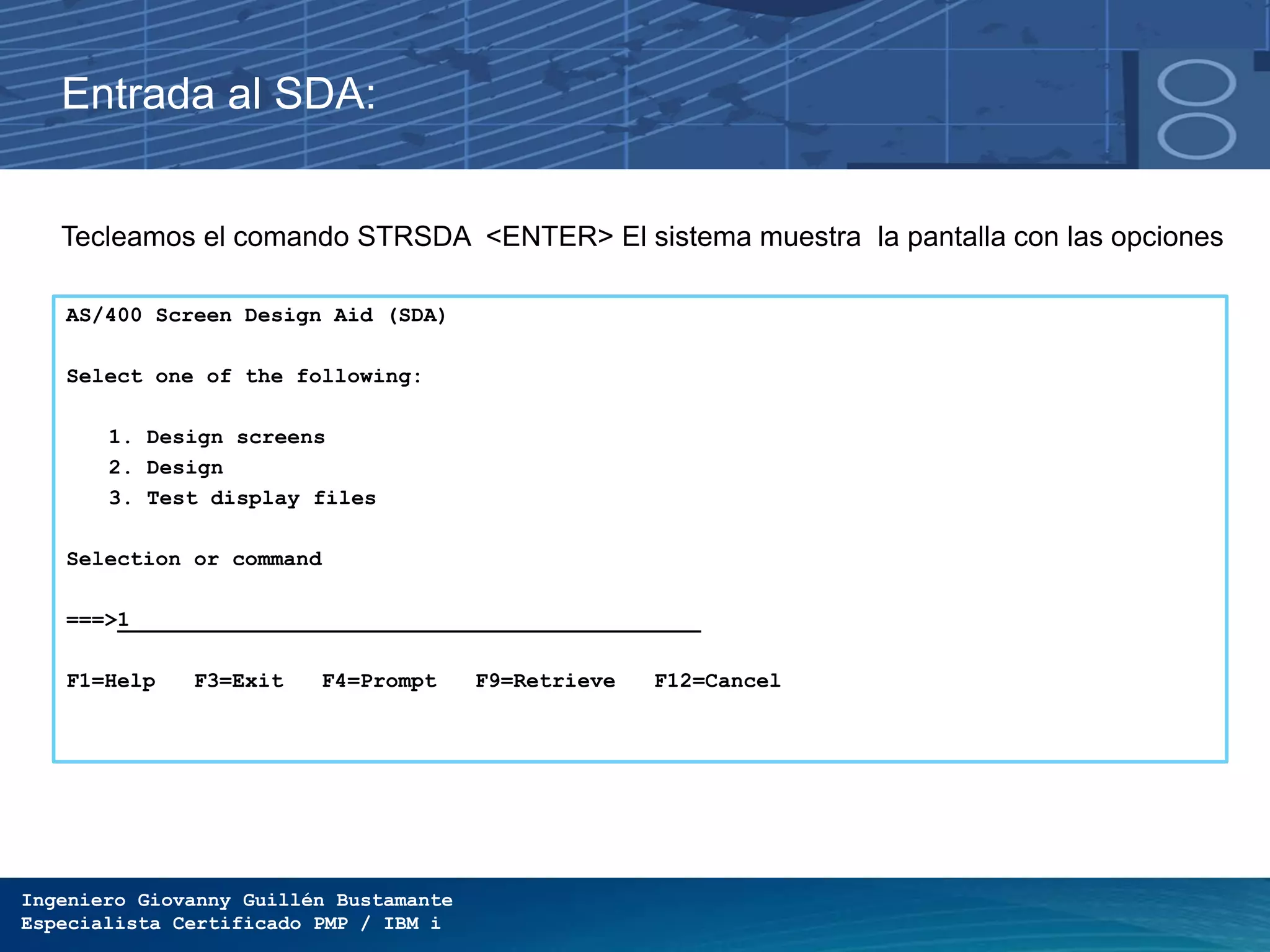

Entrada al SDA:
Tecleamos el comando STRSDA <ENTER> El sistema muestra la pantalla con las opciones
de SDA para:AS/400 Screen Design Aid (SDA)
Select one of the following:
1. Design screens
2. Design
3. Test display files
Selection or command
===>1
F1=Help F3=Exit F4=Prompt F9=Retrieve F12=Cancel

Diseñar Pantallas
Teclee opciones, pulse Intro.
Archivo fuente . . . . . . QDDSSRC Nombre, F4 para lista
Biblioteca . . . . . . . CURSOnn Nombre, *LIBL, *CURLIB
Miembro . . . . . . . . . . ZPCLIE2 Nombre, F4 para lista
F3=Salir F4=Solicitud F12=Cancelar

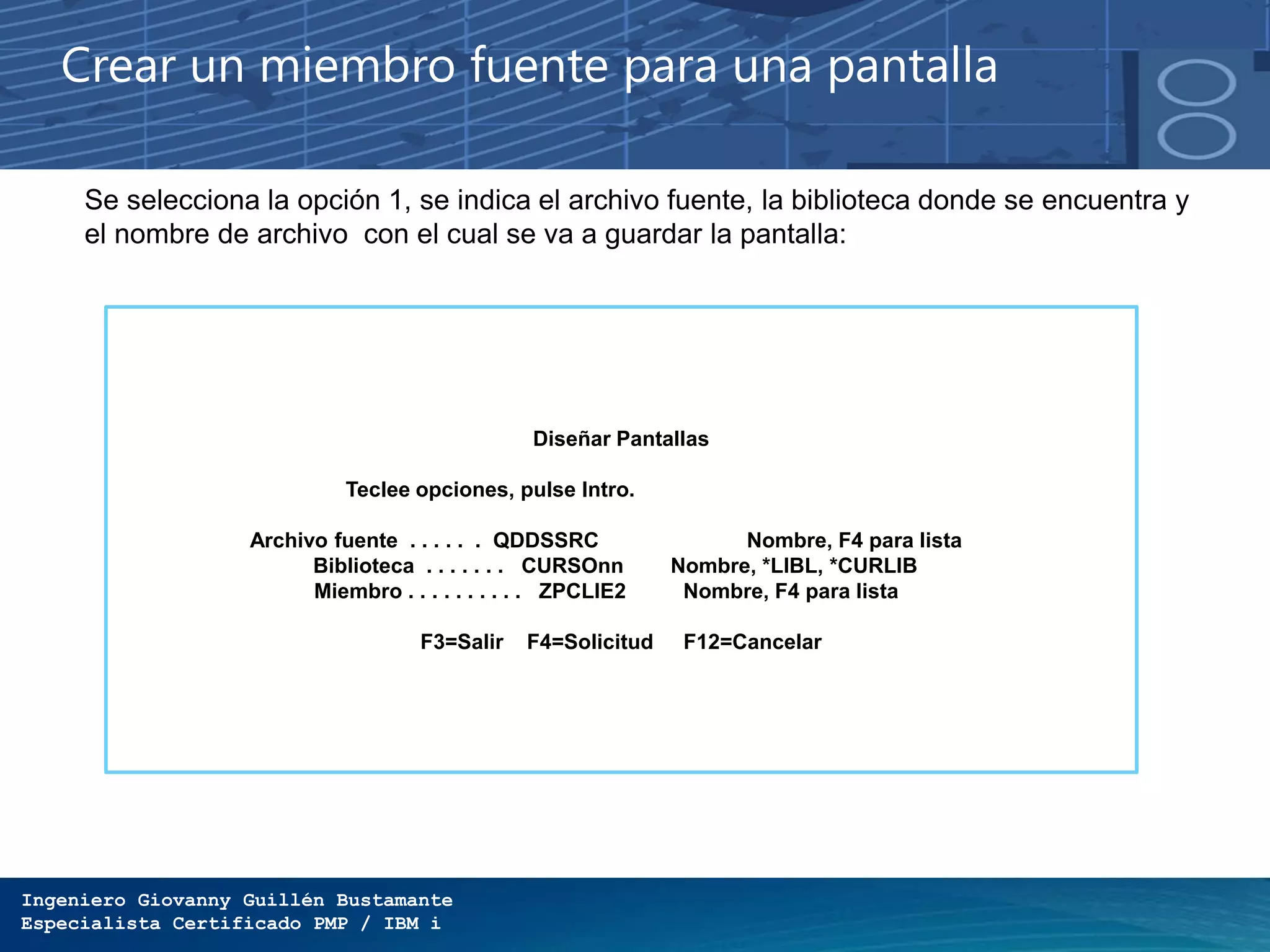

Crear un miembro fuente para una pantalla
Se selecciona la opción 1, se indica el archivo fuente, la biblioteca donde se encuentra y
el nombre de archivo con el cual se va a guardar la pantalla:

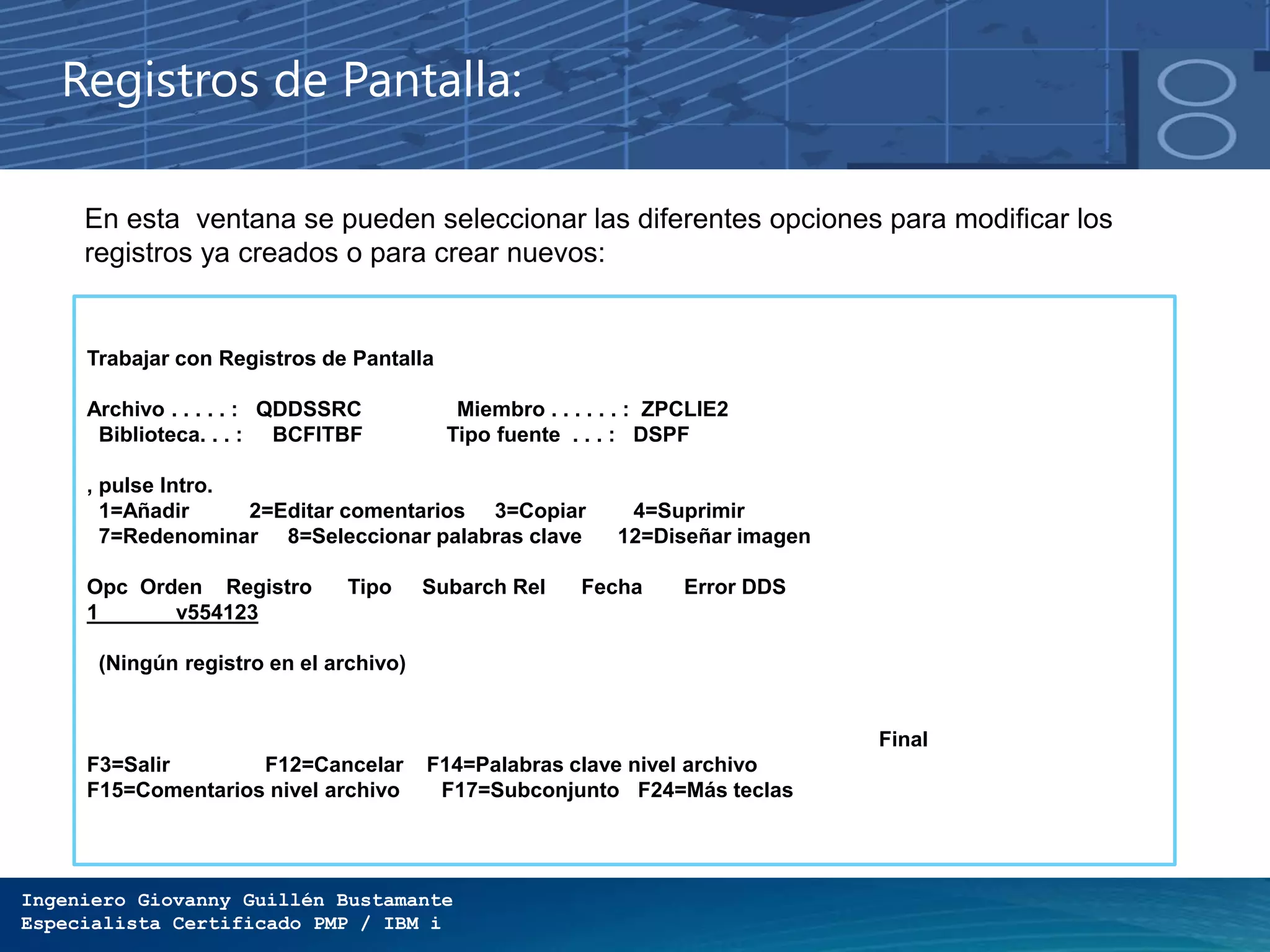

Registros de Pantalla:
En esta ventana se pueden seleccionar las diferentes opciones para modificar los
registros ya creados o para crear nuevos:
Trabajar con Registros de Pantalla
Archivo . . . . . : QDDSSRC Miembro . . . . . . : ZPCLIE2
Biblioteca. . . : BCFITBF Tipo fuente . . . : DSPF
, pulse Intro.
1=Añadir 2=Editar comentarios 3=Copiar 4=Suprimir
7=Redenominar 8=Seleccionar palabras clave 12=Diseñar imagen
Opc Orden Registro Tipo Subarch Rel Fecha Error DDS
1 v554123
(Ningún registro en el archivo)
Final
F3=Salir F12=Cancelar F14=Palabras clave nivel archivo
F15=Comentarios nivel archivo F17=Subconjunto F24=Más teclas

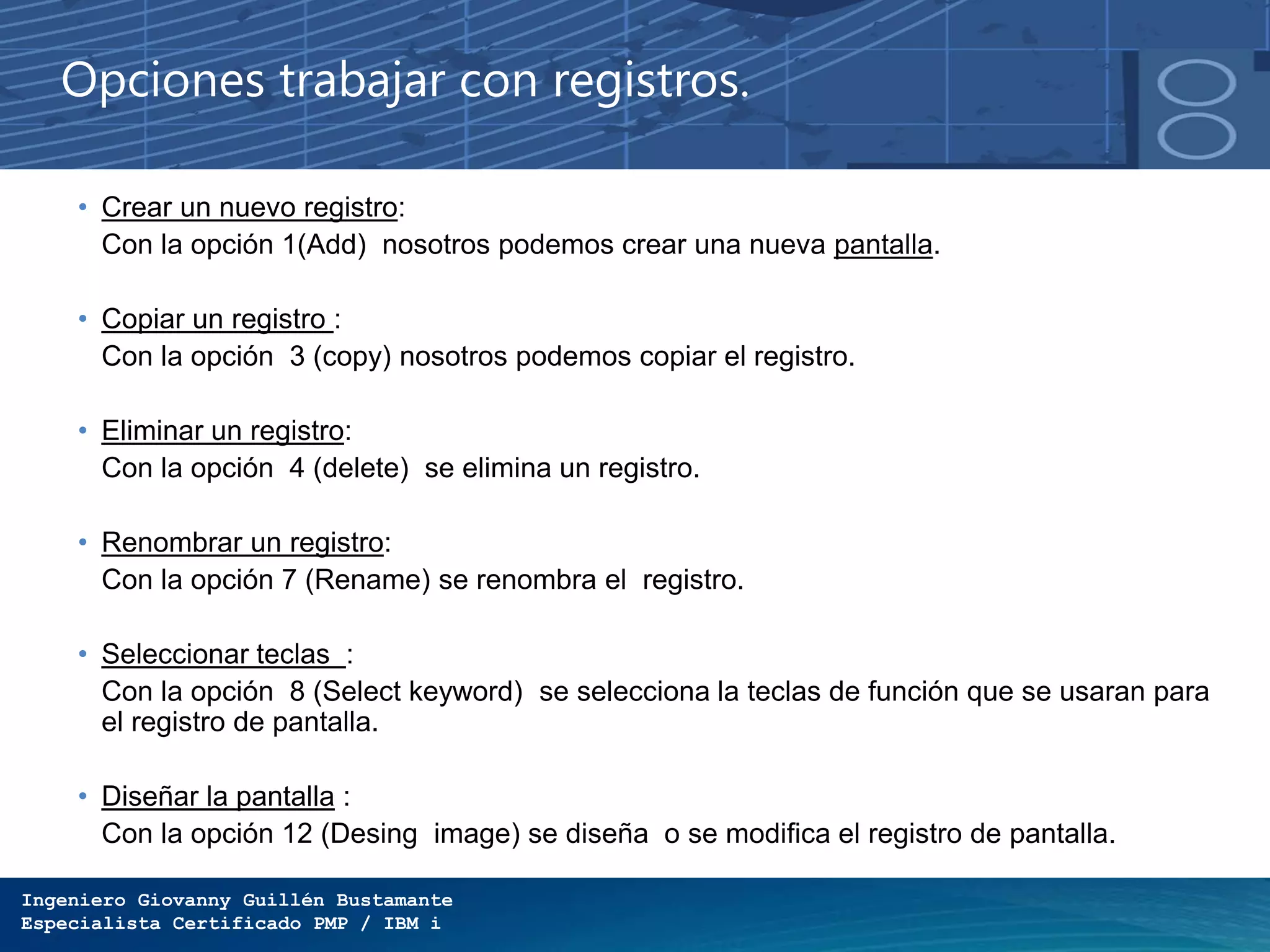

Opciones trabajar con registros.
• Crear un nuevo registro:
Con la opción 1(Add) nosotros podemos crear una nueva pantalla.
• Copiar un registro :
Con la opción 3 (copy) nosotros podemos copiar el registro.
• Eliminar un registro:
Con la opción 4 (delete) se elimina un registro.
• Renombrar un registro:
Con la opción 7 (Rename) se renombra el registro.
• Seleccionar teclas :
Con la opción 8 (Select keyword) se selecciona la teclas de función que se usaran para
el registro de pantalla.
• Diseñar la pantalla :
Con la opción 12 (Desing image) se diseña o se modifica el registro de pantalla.

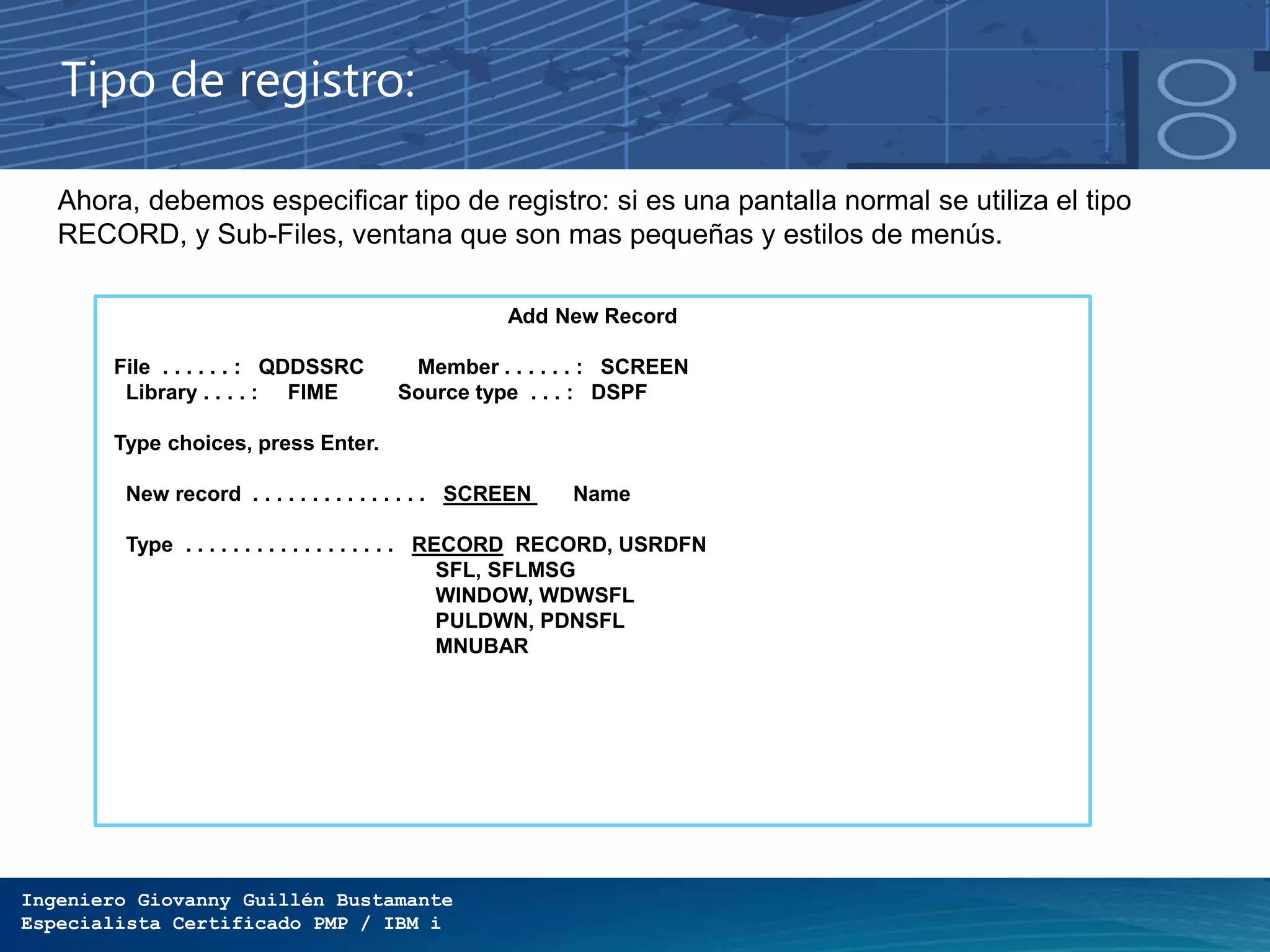

Tipo de registro:
Ahora, debemos especificar tipo de registro: si es una pantalla normal se utiliza el tipo
RECORD, y Sub-Files, ventana que son mas pequeñas y estilos de menús.
Add New Record
File . . . . . . : QDDSSRC Member . . . . . . : SCREEN
Library . . . . : FIME Source type . . . : DSPF
Type choices, press Enter.
New record . . . . . . . . . . . . . . . SCREEN Name
Type . . . . . . . . . . . . . . . . . . RECORD RECORD, USRDFN
SFL, SFLMSG
WINDOW, WDWSFL
PULDWN, PDNSFL
MNUBAR

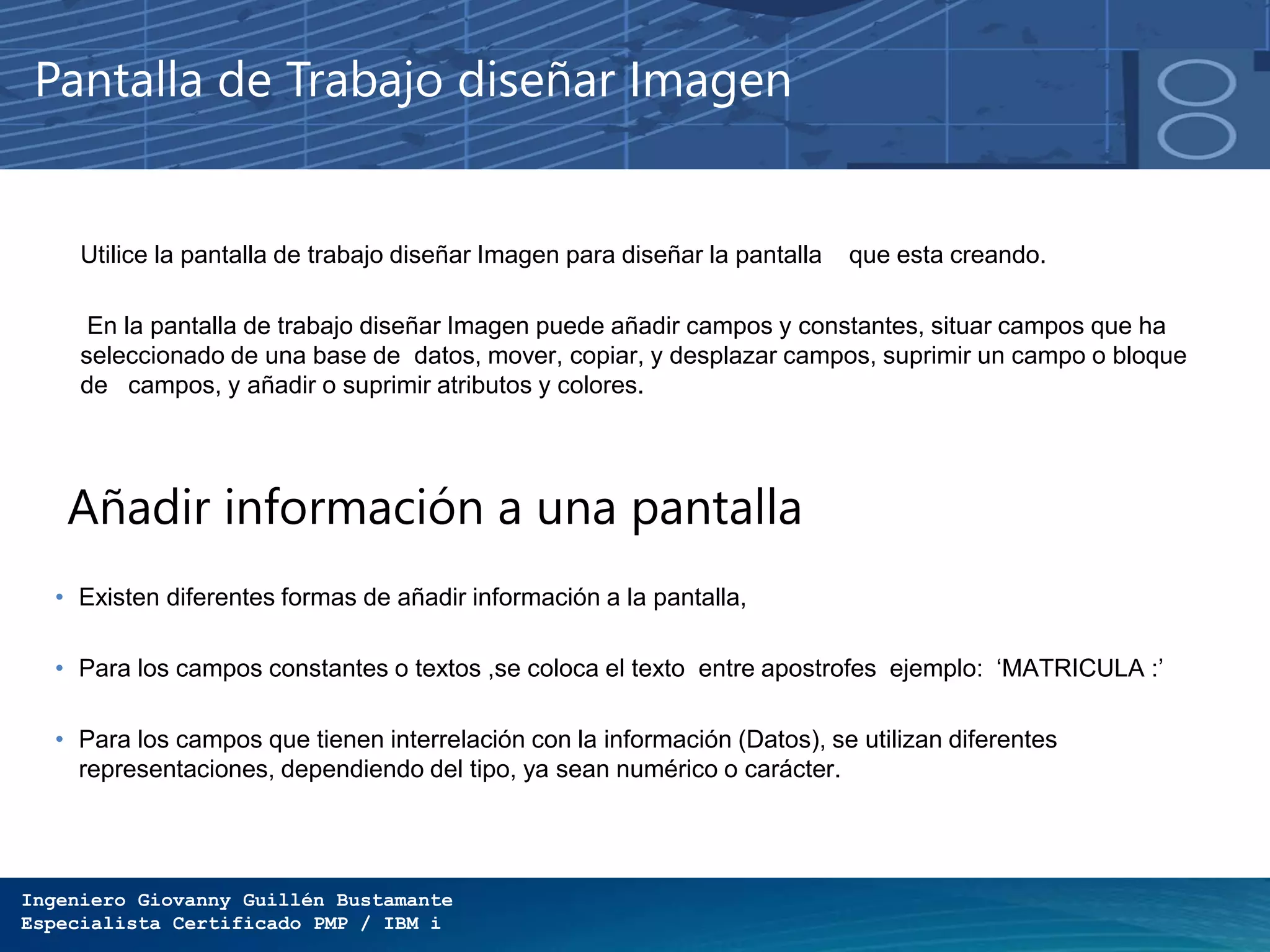

Pantalla de Trabajo diseñar Imagen
Utilice la pantalla de trabajo diseñar Imagen para diseñar la pantalla que esta creando.
En la pantalla de trabajo diseñar Imagen puede añadir campos y constantes, situar campos que ha
seleccionado de una base de datos, mover, copiar, y desplazar campos, suprimir un campo o bloque
de campos, y añadir o suprimir atributos y colores.
Añadir información a una pantalla
• Existen diferentes formas de añadir información a la pantalla,
• Para los campos constantes o textos ,se coloca el texto entre apostrofes ejemplo: ‘MATRICULA :’
• Para los campos que tienen interrelación con la información (Datos), se utilizan diferentes
representaciones, dependiendo del tipo, ya sean numérico o carácter.

Definición de campos
TIPO ENTRADA SALIDA BIVALENTE
Caracter Se representa con
‘I’
Se representa con
‘O’
Se representa con
‘B’
Numérico Se representa con
‘3’
Se representa con
‘6’
Se representa con
‘9’

Definición de campos
Ejemplo de definición campos de carácter.
• +IIIIII En este ejemplo se define un campo de input de 6 caracteres.
• +OOOO En este ejemplo se define un campos de output de 4 caracteres.
• +BBBBBB En este ejemplo se define un campo de input/outoput de 6 caracteres.
Otra forma para definir los campos en la pantalla es escribiendo el carácter “+” Seguido de el
tipo a usar y entre paréntesis “( )” la longitud utilizada.
Ejemplo:
+I(6) En este ejemplo se define un campo de input de 6 caracteres.
+O(4) En este ejemplo se define un campo de output de 4 caracteres.
+B(6) En este ejemplo se define un campo input/output de 6 caracteres.

Definición de campos numéricos
• Para definir un campo numérico se siguen los mismos pasos que para un carácter, solo
que se utiliza los siguiente:
• Ejemplo:
+3333 O +3(4) En este ejemplo se define un campo de input numérico de 4
posiciones.
+6666 O +6(4) En este ejemplo se define un campo de output numérico de 4
posiciones.
+999999 O +9(6) En este ejemplo se define un campo de input/output numérico de 6
posiciones.
• Para definir un campo numérico con decimales sólo es necesario indicar un punto ( . )
a partir de cuantos decimales se utilicen,
• Ejemplo:
+66.66 or +6(4.2) En este ejemplo se define un campo numérico de 2 posiciones
enteras y dos decimales.

Campos existentes en archivos (campos referenciados).
• Se pueden definir campos existentes en los archivos, presionando la tecla “F10” la cual
nos presentara la siguiente pantalla:
Select Database Files
Type options and names, press Enter.
1=Display database field list
2=Select all fields for input (I)
3=Select all fields for output (O)
4=Select all fields for both (B) input and output
Option Database File Library Record
1 F5541 MTY I5541 1
F3=Exit F4=Prompt F12=Cancel
En la cual especificamos el archivo a utilizar así como la librería donde se encuentra
como también el registro a utilizar.

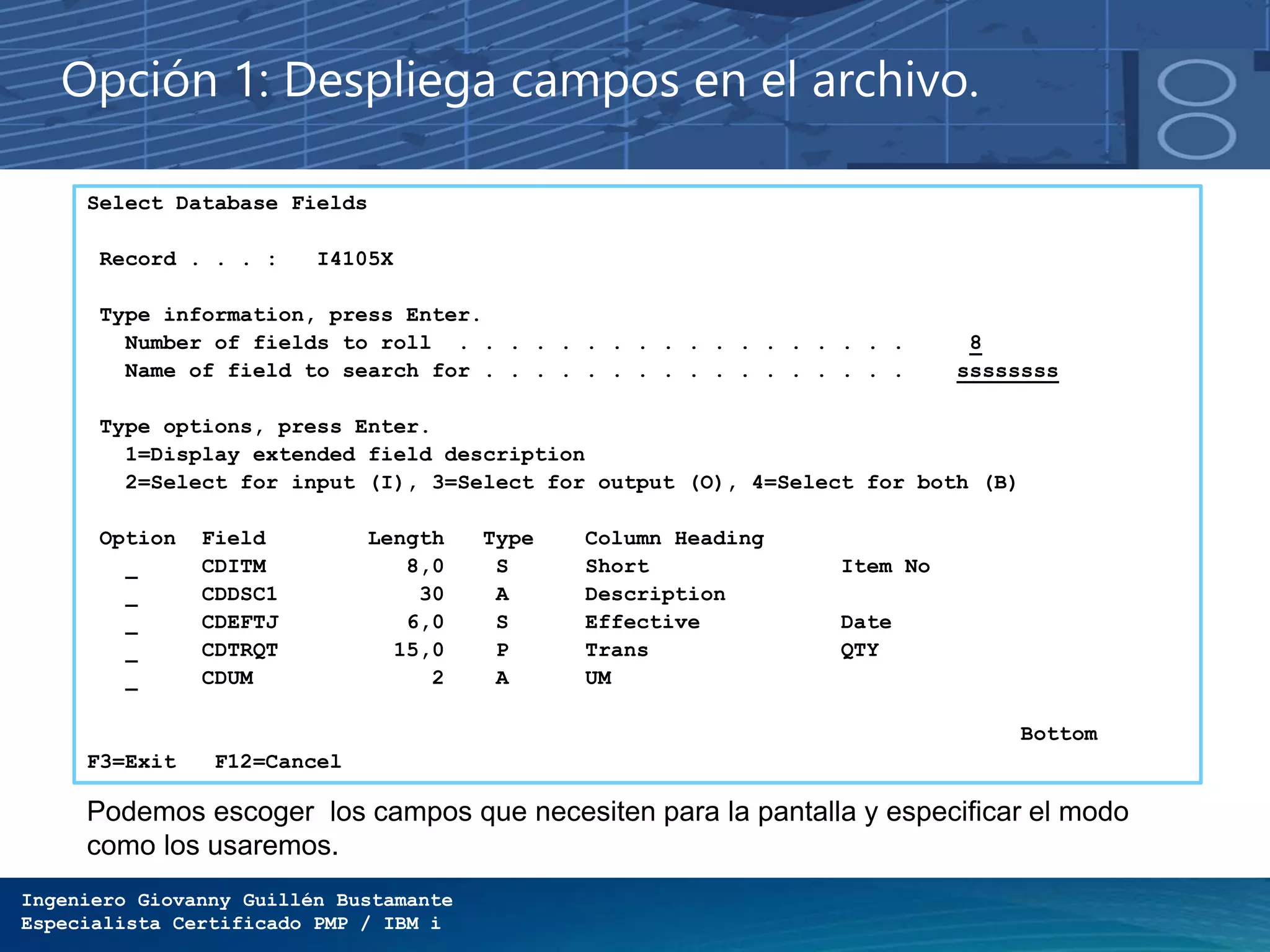

Opción 1: Despliega campos en el archivo.
Select Database Fields
Record . . . : I4105X
Type information, press Enter.
Number of fields to roll . . . . . . . . . . . . . . . . . . 8
Name of field to search for . . . . . . . . . . . . . . . . . ssssssss
Type options, press Enter.
1=Display extended field description
2=Select for input (I), 3=Select for output (O), 4=Select for both (B)
Option Field Length Type Column Heading
CDITM 8,0 S Short Item No
CDDSC1 30 A Description
CDEFTJ 6,0 S Effective Date
CDTRQT 15,0 P Trans QTY
CDUM 2 A UM
Bottom
F3=Exit F12=Cancel
Podemos escoger los campos que necesiten para la pantalla y especificar el modo
como los usaremos.

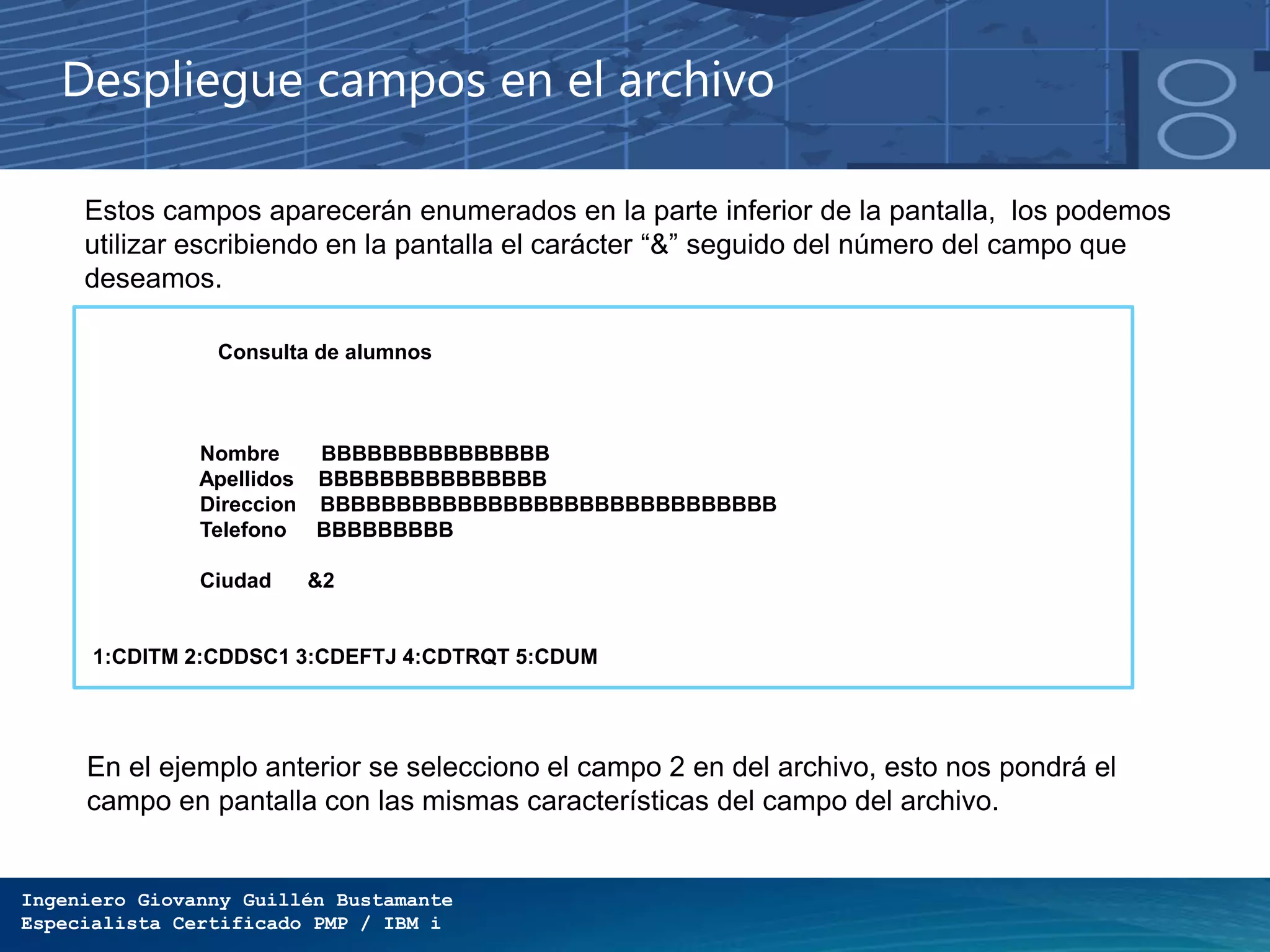

Despliegue campos en el archivo
Estos campos aparecerán enumerados en la parte inferior de la pantalla, los podemos
utilizar escribiendo en la pantalla el carácter “&” seguido del número del campo que
deseamos.
Consulta de alumnos
Nombre BBBBBBBBBBBBBBB
Apellidos BBBBBBBBBBBBBBB
Direccion BBBBBBBBBBBBBBBBBBBBBBBBBBBBBB
Telefono BBBBBBBBB
Ciudad &2
1:CDITM 2:CDDSC1 3:CDEFTJ 4:CDTRQT 5:CDUM
En el ejemplo anterior se selecciono el campo 2 en del archivo, esto nos pondrá el
campo en pantalla con las mismas características del campo del archivo.

Despliegue campos en el archivo
• Los campos se mueven de la línea inferior a la pantalla tecleando & seguido del número
de campo, si esta en modalidad múltiple y pulsando Intro. Los campos empiezan en la
posición donde teclea &.
• A continuación se dan ejemplos ilustrativos de desplazamiento de campos a la pantalla
del usuario incluyendo la cabecera (DDS).
Modalidad Modalidad Significado
campo Único Múlt. Campos de Campo
& &n Sitúa campo. No añade la cabecera
de columna.
&L &nL Sitúa campo. Añade una cabecera de
columna a la izquierda del campo.
&R &nR Sitúa el campo campo. Añade una cabecera de
columna a la derecha del campo.
&C &nC Sitúa campo. Añade una columna sobre
columna por la izquierda para un
campo alfabético y por la derecha
para un campo numérico.
&P &nP Sitúa sólo la cabecera de columna

Trabajar con campos:
• Mover un campo -,=.
Para mover un campo en la pantalla teclee un ‘-‘ a la izquierda del campo y en la
posición a donde se desee mover teclee un ‘ =’ y después presione enter.
• Copiar un campo -,= = .
Para copiar un campo teclee un ‘-‘ a la izquierda inicio del campo y después en la
posición en donde se desea a copia, teclee ‘= =’ y después presione enter.
• Eliminar campo
Para eliminar un campo solo es necesario teclear una “D” o “d” a la izquierda del
campo que se desee eliminar y después presione enter.

Trabajar con bloques.
• Mover un bloque de campos -,-, = .
Para mover un bloque lo primero que se hace es marcar el bloque, tecleando un
‘-‘ en el inicio y al final del bloque ; después se teclea un ‘=’ en el sitio en donde se
desee poner el bloque y presione entre.
• Copiar un bloque de campos -,-,= = .
Para copiar un bloque se teclea un ‘-‘ al inicio y al final del bloque que se desea
copiar y luego, en la posición en donde se desee copiar , teclee uno ‘= =’ y
presione enter.
• Eliminar un bloque --,--
Para eliminar un bloque se teclea ‘- - ‘ al inicio y al final del bloque después
presionar enter y presionar la tecla F12 para confirma su eliminación.

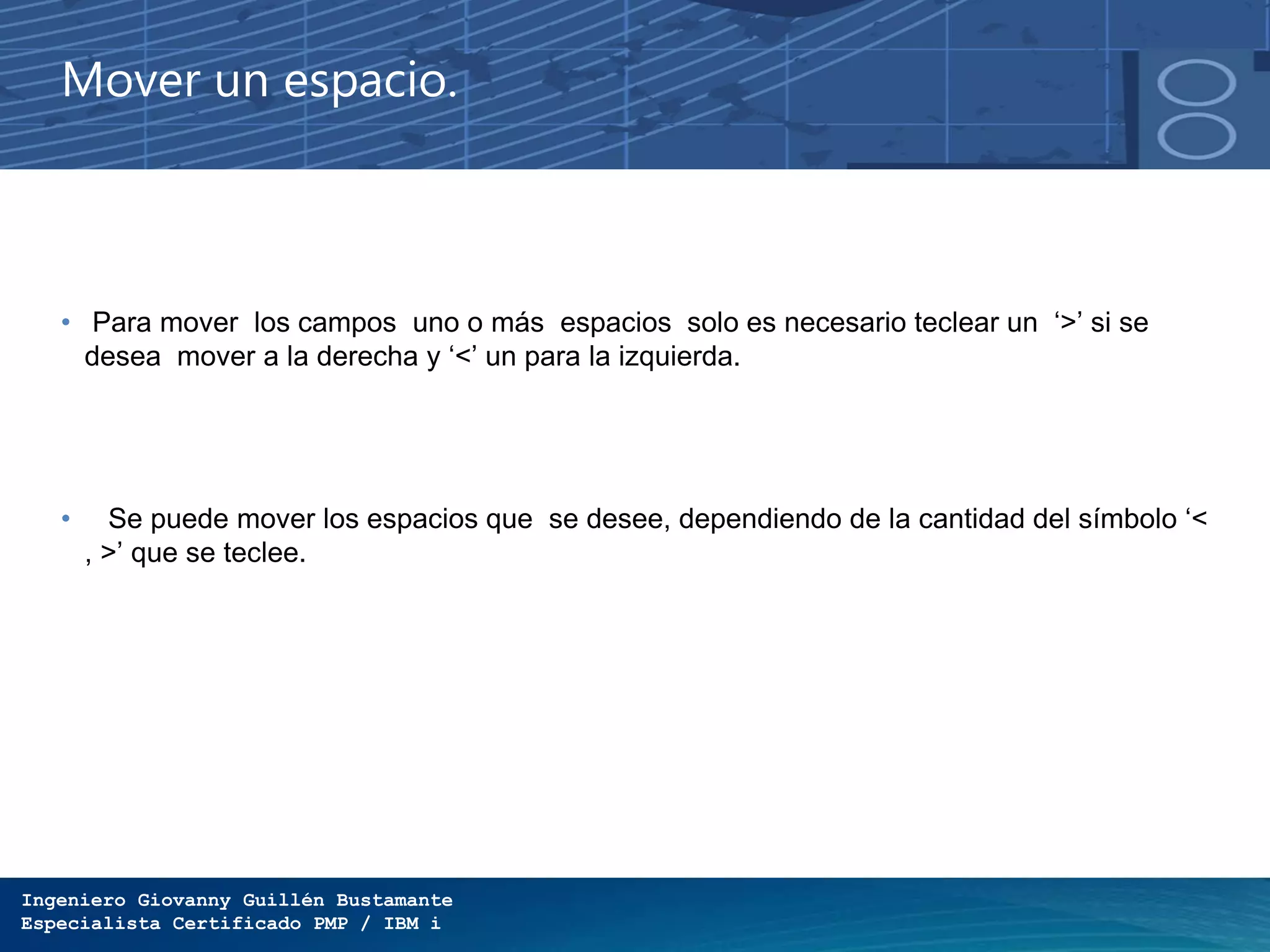

Mover un espacio.
• Para mover los campos uno o más espacios solo es necesario teclear un ‘>’ si se
desea mover a la derecha y ‘<’ un para la izquierda.
• Se puede mover los espacios que se desee, dependiendo de la cantidad del símbolo ‘<
, >’ que se teclee.

Modificar un campo.
Pantalla de practica¡ DD/DD/DD
– TT:TT:TT
Nombre ?BBBBBBBBBB
direccion BBBBBBBBBBBBBBBBBBBBBBBBBBBBBB
telefono BBBBBBBBB
33333333-
IIIIIIIIIIIIIIIIIIIIIIIIIIIIII
333333-
VNOMBRE Length: 00010 TEXT:
Anteponer el carácter “?” en el campo que se quiera modificar, desplegara en la
parte inferior de la pantalla, el campo el cual se quiere modificar.
Podemos modificar el nombre del campo así como el tamaño, sólo en los campos
definidos por el usuario, pero los campos referenciados de los archivos no.

Información de los campos
Para obtener información de los campos definidos en la pantalla, se antepone el
carácter “*” en el campo que se requiera.
Pantalla de practica DD/DD/DD
TT:TT:TT
Nombre *BBBBBBBBBB
direccion BBBBBBBBBBBBBBBBBBBBBBBBBBBBBB
telefono BBBBBBBBB
33333333-
IIIIIIIIIIIIIIIIIIIIIIIIIIIIII
333333-

Modificar atributos
Esta opción nos desplegará los atributos del campo, en donde el se pueden modificar
dichos atributos según sea la necesidades del usuario; los mas usuales son:
Select Field Keywords
Field . . . . . : VNOMBRES Usage . . : B
Length . . . . : 15 Row . . . : 6 Column . . . : 33
Y=Yes For Field Type
Display attributes . . . . . . . All except Hidden
Colors . . . . . . . . . . . . . All except Hidden
Keying options . . . . . . . . . Hidden, Input or Both
Validity check . . . . . . . . . Input or Both, not float
Input keywords . . . . . . . . . Input or Both
General keywords . . . . . . . . All types
Database reference . . . . . . . Hidden, Input, Output, Both
Error messages . . . . . . . . . Input, Output, Both
Message ID (MSGID) . . . . . . . Output or Both
TEXT keyword . . . . . . . . . . __________________
F3=Exit F4=Display Selected Keywords F12=Cancel

Visualizar atributos :
Select Display Attributes
Field . . . . . : VNOMBRE Usage . . : B
Keyword Y=Yes Indicators/+
Field conditioning . . . . . . . . . . . __ __ __
Program-to-system field . . . . . . . . _________ __ __ __
Display attributes: DSPATR
High intensity . . . . . . . . . . . . HI Y 80 __ __
Reverse image . . . . . . . . . . . . RI _ __ __ __
Column separators . . . . . . . . . . CS _ __ __ __
Blink . . . . . . . . . . . . . . . . BL _ __ __ __
Nondisplay . . . . . . . . . . . . . . ND _ __ __ __
Underline . . . . . . . . . . . . . . UL _ __ __ __
Position cursor . . . . . . . . . . . PC _ __ __ __
Set modified data tag . . . . . . . . MDT _ __ __ __
Protect field . . . . . . . . . . . . PR _ __ __ __
Operator ID magnetic card . . . . . . OID _ __ __ __
Select by light pen . . . . . . . . . SP _ __ __ __
F3=Exit F12=Cancel
En atributo se activa con “Y” y puede asociarse a un indicador para ser
manejado desde el programa.

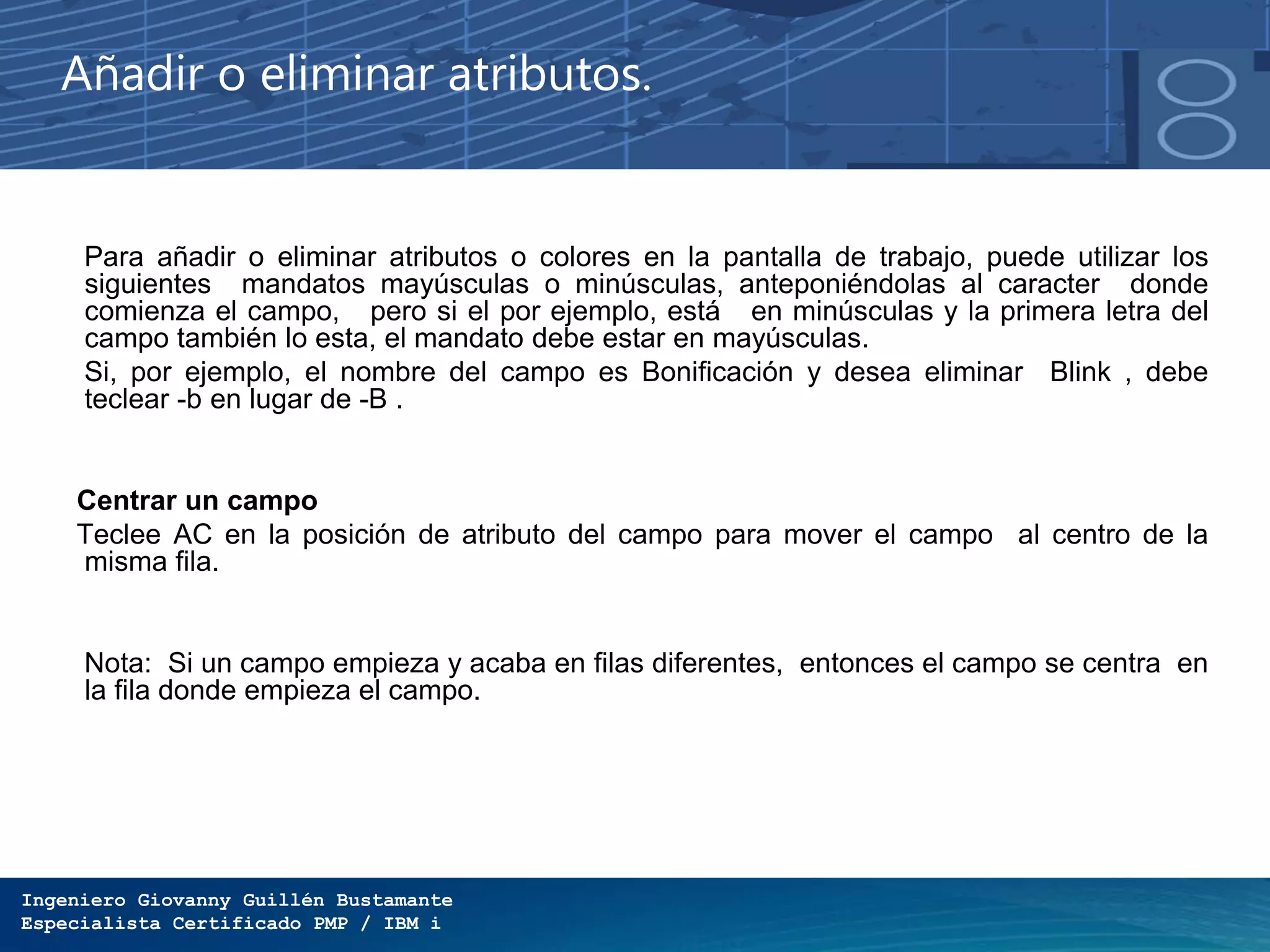

Añadir o eliminar atributos.
Para añadir o eliminar atributos o colores en la pantalla de trabajo, puede utilizar los
siguientes mandatos mayúsculas o minúsculas, anteponiéndolas al caracter donde
comienza el campo, pero si el por ejemplo, está en minúsculas y la primera letra del
campo también lo esta, el mandato debe estar en mayúsculas.
Si, por ejemplo, el nombre del campo es Bonificación y desea eliminar Blink , debe
teclear -b en lugar de -B .
Centrar un campo
Teclee AC en la posición de atributo del campo para mover el campo al centro de la
misma fila.
Nota: Si un campo empieza y acaba en filas diferentes, entonces el campo se centra en
la fila donde empieza el campo.

Opciones de campo:
Select Keying Options
Keyword Y=Yes
Mandatory entry . . . . . . . . . . . ME Indicators/+
Keying options: CHECK _ ___ ___ ___
Automatic record advance . . . . . . ER _ ___ ___ ___
Mandatory fill . . . . . . . . . . . MF _
Field exit key required . . . . . . . FE _
Right adjust blank fill . . . . . . . RB _
Right adjust zero fill . . . . . . . RZ _
Move cursor right to left . . . . . . RL _
Lowercase entry allowed . . . . . . . LC _
Keyboard shift attribute . . . . . . . _ N A X W I D M
J O E G
F3=Exit F12=Cancel
Mediante esta opción podemos especificar los funciones en los campos por ejemplo
rellenar con blancos o rellenar con ceros.

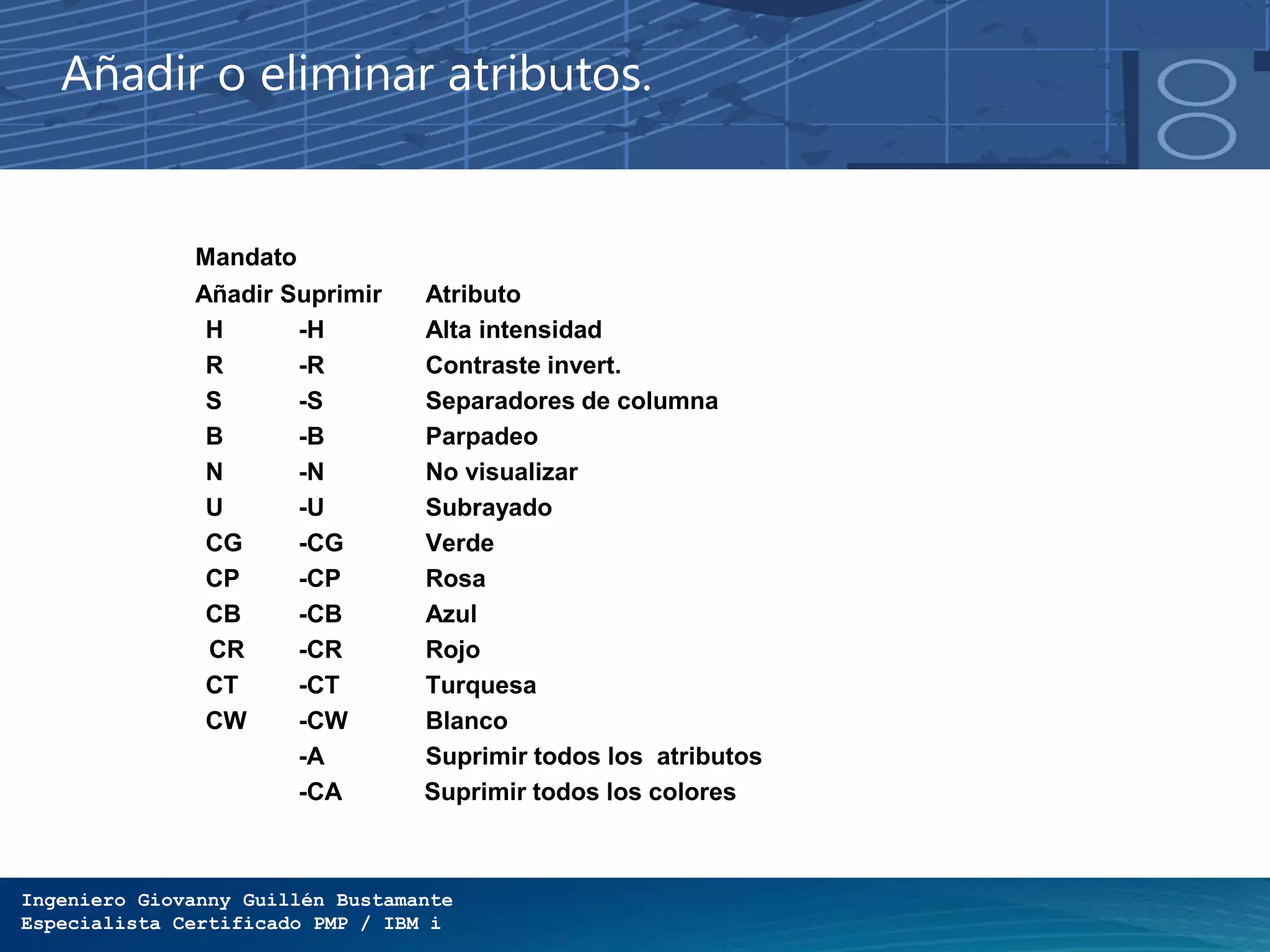

Añadir o eliminar atributos.
Mandato
Añadir Suprimir Atributo
H -H Alta intensidad
R -R Contraste invert.
S -S Separadores de columna
B -B Parpadeo
N -N No visualizar
U -U Subrayado
CG -CG Verde
CP -CP Rosa
CB -CB Azul
CR -CR Rojo
CT -CT Turquesa
CW -CW Blanco
-A Suprimir todos los atributos
-CA Suprimir todos los colores

Validación Chequeo de campos.
Permite Validar los datos de entrada de los campos, por medio de rangos, o una
lista de valores.
Define Validityd Check Keywords
Type parameters for ONE of the following keywords, press Enter.
Keywor Parameters More
RANGE Low . . . . ‘1’
High . . . . ‘9’
COMP Operator . .
Value . . .
VALUES List . . . .
Type choices, press Enter. Keyword Y=Yes Immed
Validity check: CHECK
Name extended field . . . . . . . . . . . . VNE _
Name field . . . . . . . . . . . . . . . . . VN _
Allow blanks . . . . . . . . . . . . . . . . AB _
Modulus 10 self check . . . . . . . . . . . M10 / M10F _ _
Modulus 11 self check . . . . . . . . . . . M11 / M11F _ _
More...
F3=Exit F12=Cancel

Pantalla Trabajar con Campos.
Desde la pantalla de diseño, Pulse F4 para que aparezca la pantalla Trabajar con Campos .
Pantalla Trabajar con Campos
Registro . . : PANTA1
Teclee información, pulse Intro.
Número de campos a girar . . . . . . . . . . . . . . . . . . 6
Teclee opciones, cambie valores, pulse Intro.
1=Seleccionar palabras clave 2=Editar comentarios 4=Suprimir campo
Opción Orden Campo Tipo Uso Long Fila/Col Ref Condición Solapar
10 ITSRCD A H 10
20 ITSFLD A H 10
30 ITSROW S H 3,0
40 ITSCOL S H 3,0
50 Ingrese: C 8 08 011
60 Fecha Inic C 14 09 016
Más....
Añadir _____ __________ H ____ Oculto
Añadir _____ __________ M ____ Mensaje
Añadir _____ __________ P ____ Programa a sistema
F3=Salir F6=Clasificar por fila/columna F12=Cancelar
Campo oculto: Controlado por programa, útil para guardar información relacionada
con los datos que aparecen y no se deben mostrar.

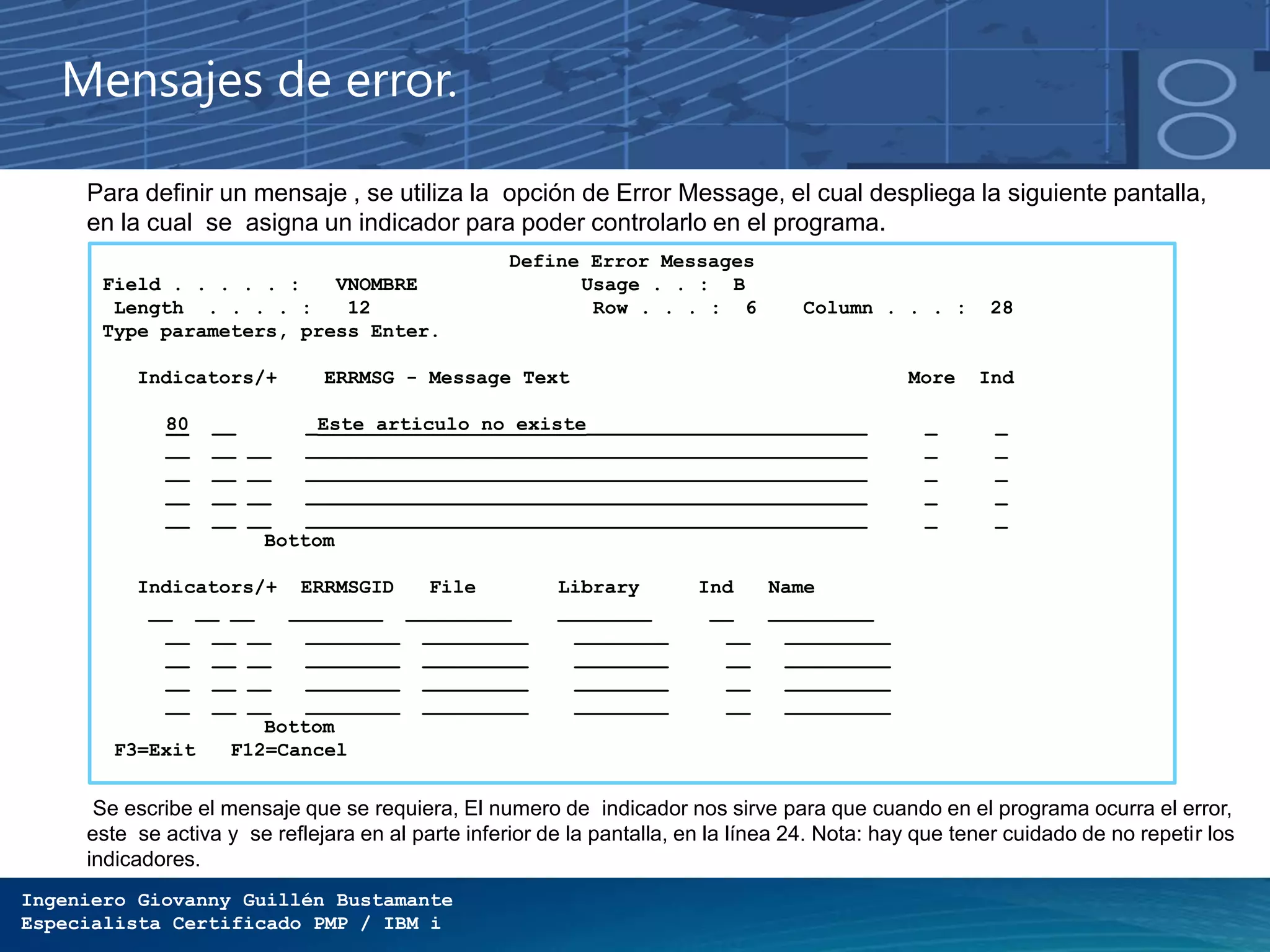

Mensajes de error.
Define Error Messages
Type parameters, press Enter.
Indicators/+ ERRMSG - Message Text More Ind
80 __ _Este articulo no existe________________________ _ _
__ __ __ ________________________________________________ _ _
__ __ __ ________________________________________________ _ _
__ __ __ ________________________________________________ _ _
__ __ __ ________________________________________________ _ _
Bottom
Indicators/+ ERRMSGID File Library Ind Name
__ __ __ ________ _________ ________ __ _________
__ __ __ ________ _________ ________ __ _________
__ __ __ ________ _________ ________ __ _________
__ __ __ ________ _________ ________ __ _________
__ __ __ ________ _________ ________ __ _________
Bottom
F3=Exit F12=Cancel
Para definir un mensaje , se utiliza la opción de Error Message, el cual despliega la siguiente pantalla,
en la cual se asigna un indicador para poder controlarlo en el programa.
Se escribe el mensaje que se requiera, El numero de indicador nos sirve para que cuando en el programa ocurra el error,
este se activa y se reflejara en al parte inferior de la pantalla, en la línea 24. Nota: hay que tener cuidado de no repetir los
indicadores.

Teclas de función
Work with Display Records
File . . . . . . : QDDSSRC Member . . . . . . : VFIN00
Library . . . . : QGPL Source type . . . : DSPF
Type options, press Enter.
1=Add 2=Edit comments 3=Copy 4=Delete
7=Rename 8=Select keywords 12=Design image
Opt Order Record Type Related Subfile Date DDS Error
__ ________
_8 __10 VFIN001 RECORD 01/12/99
Bottom
F3=Exit F12=Cancel F14=File-level keywords
F15=File-level comments F17=Subset F24=More keys
Par definir las teclas de función que se usarán en la pantalla se deben especificar a nivel registro esto es
que se debe estar en la pantalla display record y con la opción 8 (select keyword).
• Las teclas de función declaradas en las pantalla funcionan de la siguiente manera: cuando el usuario
presione la tecla correspondiente al indicador este se prenderá, por lo tanto en el programa
sabremos cuando esto ocurra.
• Se pueden definir toda las teclas que se deseen, estas pueden ser de F1…F24, Re Pag., Av. Pag.

Teclas de función
La cual desplegará la siguiente pantalla.
Select Record Keywords
Record . . . : VFIN001
Y=Yes
General keywords . . . . . . . . _
Indicator keywords . . . . . . . Y
Application help . . . . . . . . _
Help keywords . . . . . . . . . . _
Output keywords . . . . . . . . . _
Input keywords . . . . . . . . . _
Overlay keywords . . . . . . . . _
Print keywords . . . . . . . . . _
ALTNAME keyword . . . . . . . . . ______
TEXT keyword . . . . . . . . . . _______________________
F3=Exit F4=Display Selected Keywords F12=Cancel

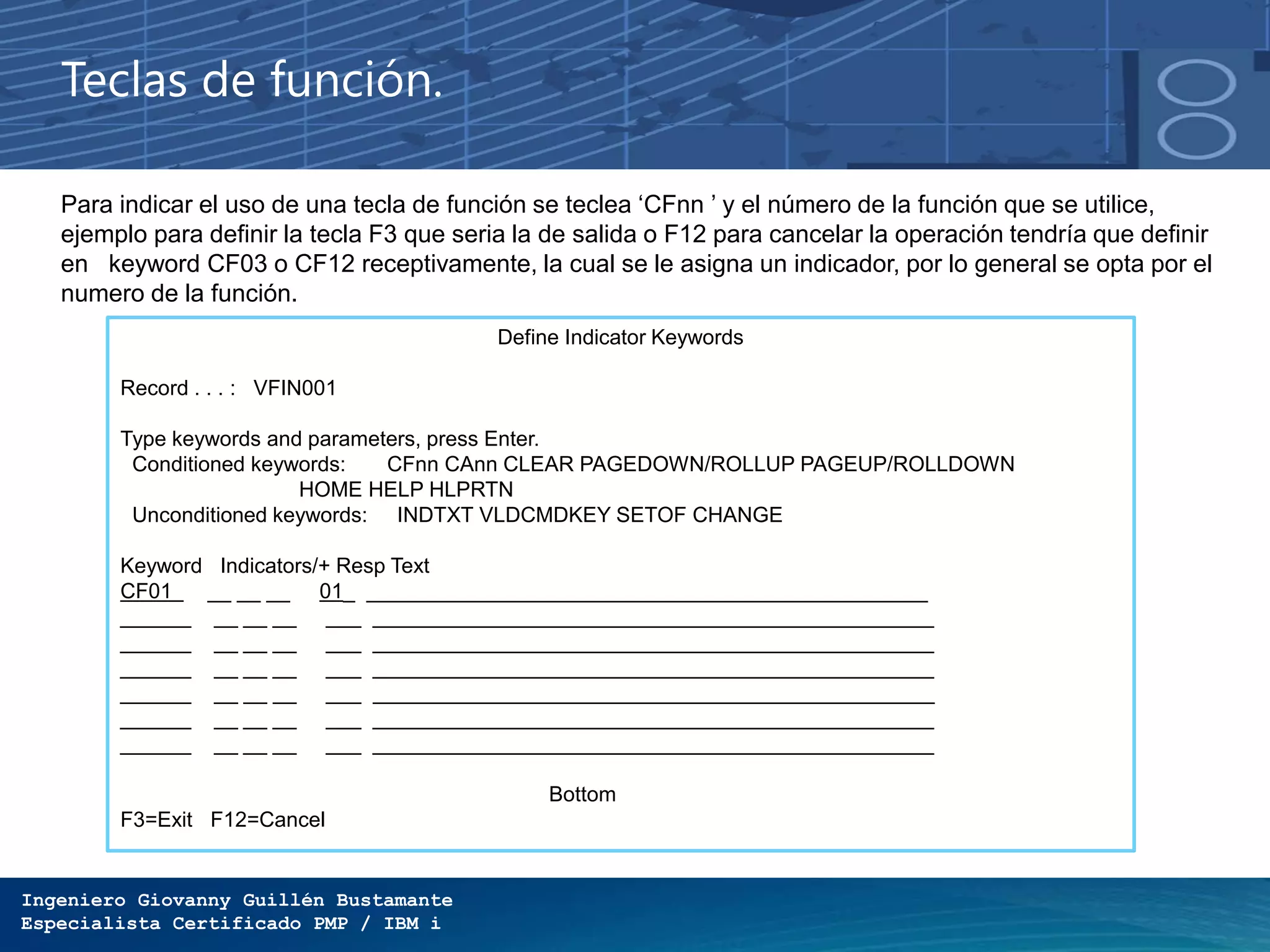

Teclas de función.
Define Indicator Keywords
Record . . . : VFIN001
Type keywords and parameters, press Enter.
Conditioned keywords: CFnn CAnn CLEAR PAGEDOWN/ROLLUP PAGEUP/ROLLDOWN
HOME HELP HLPRTN
Unconditioned keywords: INDTXT VLDCMDKEY SETOF CHANGE
Keyword Indicators/+ Resp Text
CF01 __ __ __ 01_ ________________________________________________
______ __ __ __ ___ ________________________________________________
______ __ __ __ ___ ________________________________________________
______ __ __ __ ___ ________________________________________________
______ __ __ __ ___ ________________________________________________
______ __ __ __ ___ ________________________________________________
______ __ __ __ ___ ________________________________________________
Bottom
F3=Exit F12=Cancel
Para indicar el uso de una tecla de función se teclea ‘CFnn ’ y el número de la función que se utilice,
ejemplo para definir la tecla F3 que seria la de salida o F12 para cancelar la operación tendría que definir
en keyword CF03 o CF12 receptivamente, la cual se le asigna un indicador, por lo general se opta por el
numero de la función.

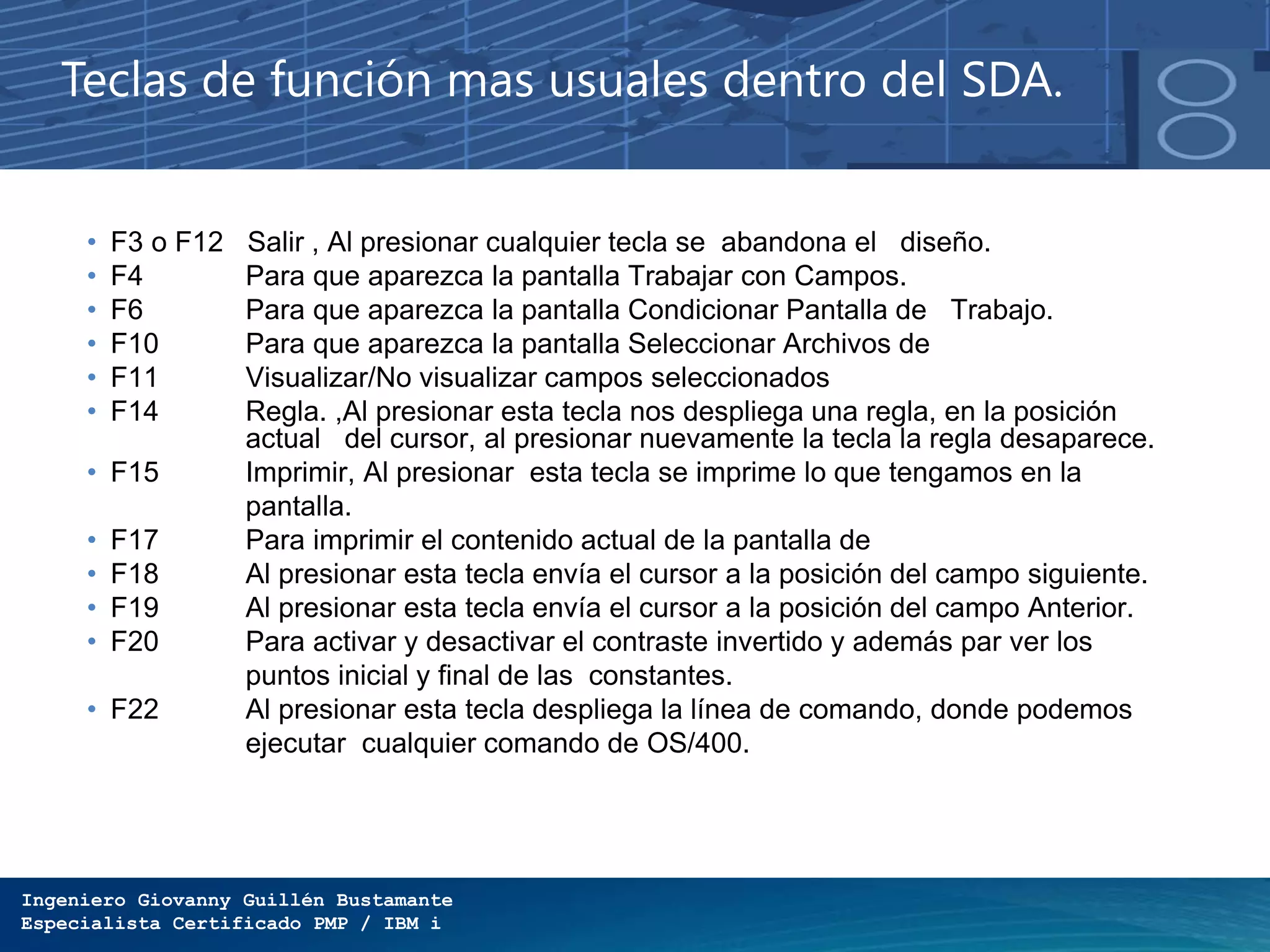

Teclas de función mas usuales dentro del SDA.
• F3 o F12 Salir , Al presionar cualquier tecla se abandona el diseño.
• F4 Para que aparezca la pantalla Trabajar con Campos.
• F6 Para que aparezca la pantalla Condicionar Pantalla de Trabajo.
• F10 Para que aparezca la pantalla Seleccionar Archivos de
• F11 Visualizar/No visualizar campos seleccionados
• F14 Regla. ,Al presionar esta tecla nos despliega una regla, en la posición
actual del cursor, al presionar nuevamente la tecla la regla desaparece.
• F15 Imprimir, Al presionar esta tecla se imprime lo que tengamos en la
pantalla.
• F17 Para imprimir el contenido actual de la pantalla de
• F18 Al presionar esta tecla envía el cursor a la posición del campo siguiente.
• F19 Al presionar esta tecla envía el cursor a la posición del campo Anterior.
• F20 Para activar y desactivar el contraste invertido y además par ver los
puntos inicial y final de las constantes.
• F22 Al presionar esta tecla despliega la línea de comando, donde podemos
ejecutar cualquier comando de OS/400.

SUBARCHIVOS
Diseñar Pantallas
Archivo fuente . . . . . . QDDSSRC Nombre, F4 para lista
Biblioteca . . . . . . . LIBUSUARIO Nombre, *LIBL, *CURLIB
Miembro . . . . . . . . . . EJMPDSPF Nombre, F4 para lista
• Un subarchivo es un archivo de pantalla donde se pueden colocar en forma de lista una serie
uniforme de campos con algunos de los cuales se puede acceder a una entidad sobre la cual
podemos aplicar una acción de las planteadas en la lista de acciones.
• Se ingresa al sda (STRSDA ) y se crea un miembro nuevo o se modifica uno ya existente por la
opción 17 (Cambiar con SDA),de PDM.

SUBARCHIVOS
Crear el subfile :
Crear un nuevo registro (SUBFILE), nombre de LISTA, el tipo de registro es de SFL.
Archivo . . . . . : QDDSSRC Miembro . . . . . . : EJMPDSPF
Biblioteca . . : LIBUSUARIO Tipo fuente . . . . : DSPF
1 SUBFILE
(Ningún registro en el archivo)
Final

SUBARCHIVOS

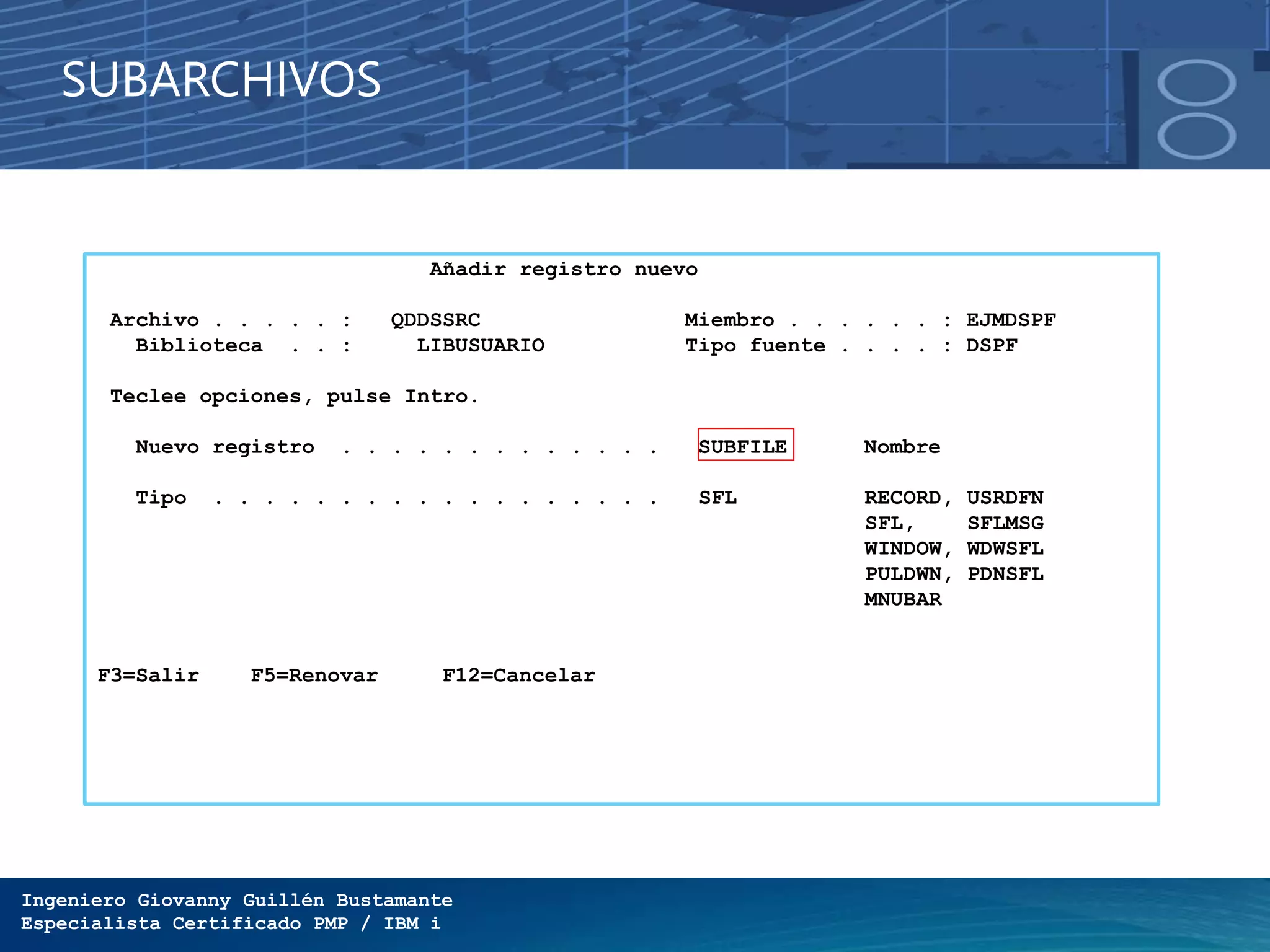

Añadir registro nuevo
Archivo . . . . . : QDDSSRC Miembro . . . . . . : EJMDSPF
Nuevo registro . . . . . . . . . . . . . SUBFILE Nombre
Tipo . . . . . . . . . . . . . . . . . . SFL RECORD, USRDFN
SFL, SFLMSG
WINDOW, WDWSFL
PULDWN, PDNSFL
MNUBAR
F3=Salir F5=Renovar F12=Cancelar

SUBARCHIVOS

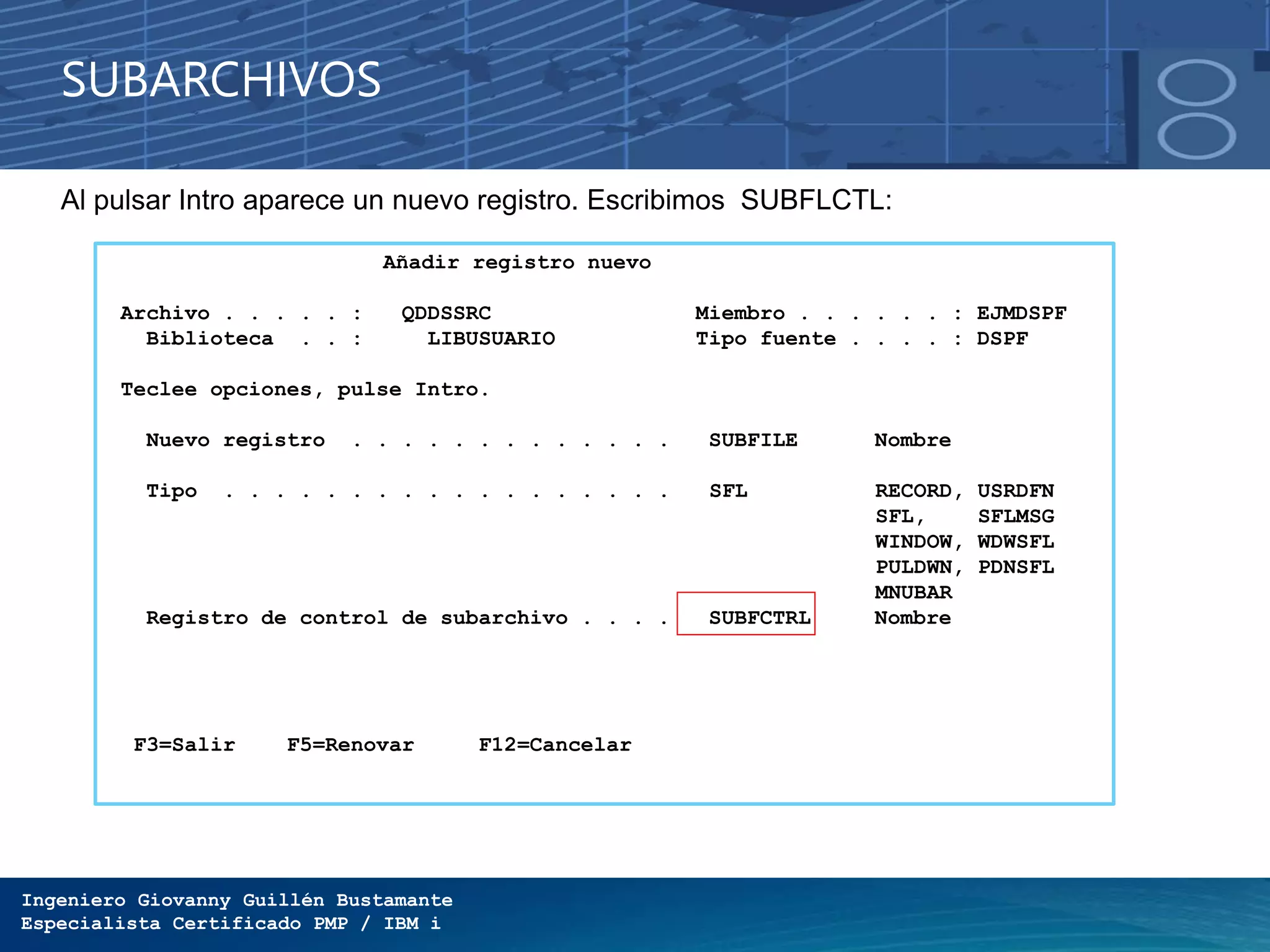

Al pulsar Intro aparece un nuevo registro. Escribimos SUBFLCTL:
Añadir registro nuevo
Nuevo registro . . . . . . . . . . . . . SUBFILE Nombre
Tipo . . . . . . . . . . . . . . . . . . SFL RECORD, USRDFN
SFL, SFLMSG
WINDOW, WDWSFL
PULDWN, PDNSFL
MNUBAR

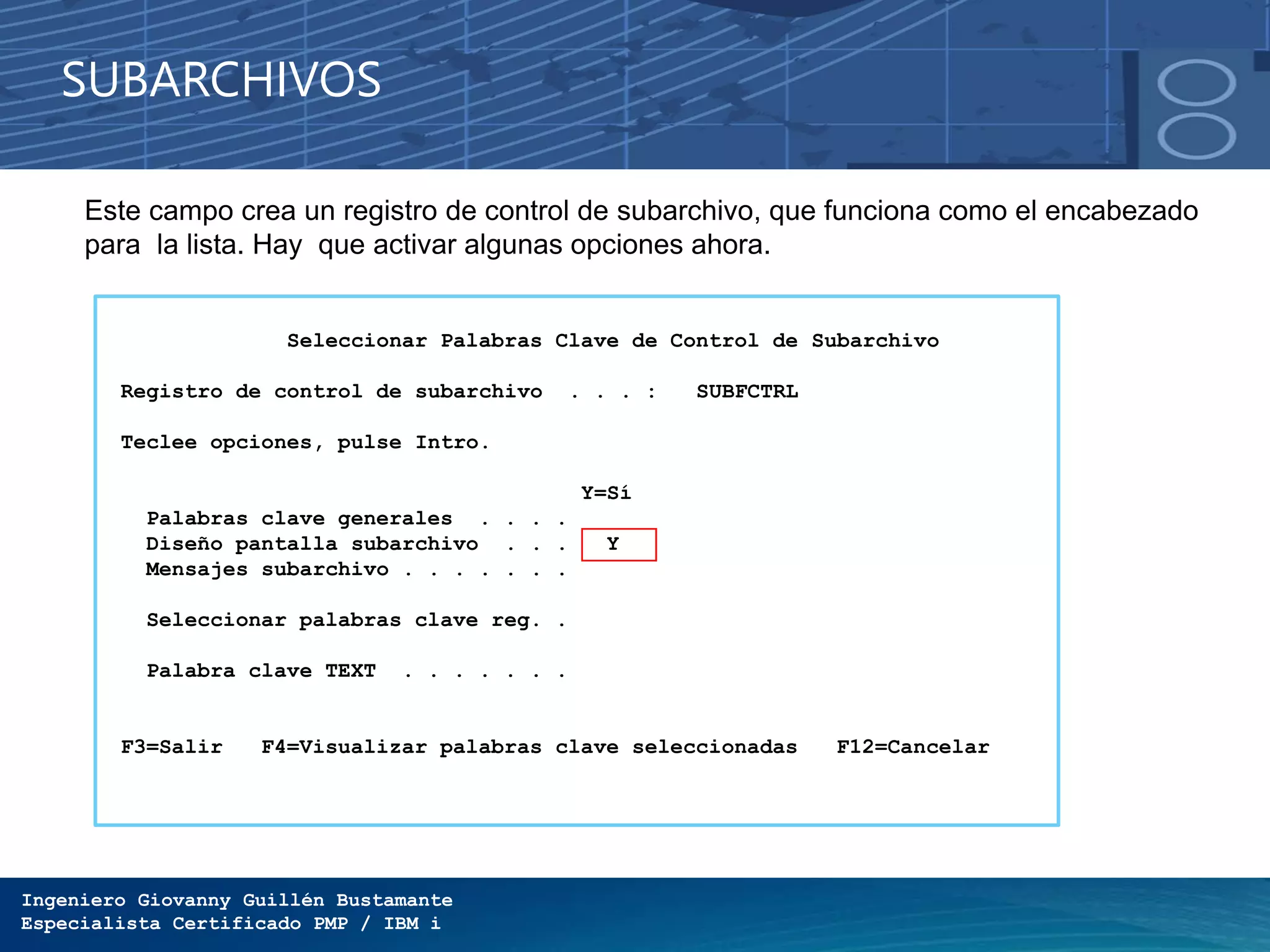

Registro de control de subarchivo . . . . SUBFCTRL Nombre
F3=Salir F5=Renovar F12=Cancelar

SUBARCHIVOS
Este campo crea un registro de control de subarchivo, que funciona como el encabezado
para la lista. Hay que activar algunas opciones ahora.
Seleccionar Palabras Clave de Control de Subarchivo
Registro de control de subarchivo . . . : SUBFCTRL
Y=Sí
Palabras clave generales . . . .
Diseño pantalla subarchivo . . . Y
Mensajes subarchivo . . . . . . .
Seleccionar palabras clave reg. .
Palabra clave TEXT . . . . . . .
F3=Salir F4=Visualizar palabras clave seleccionadas F12=Cancelar

SUBARCHIVOS

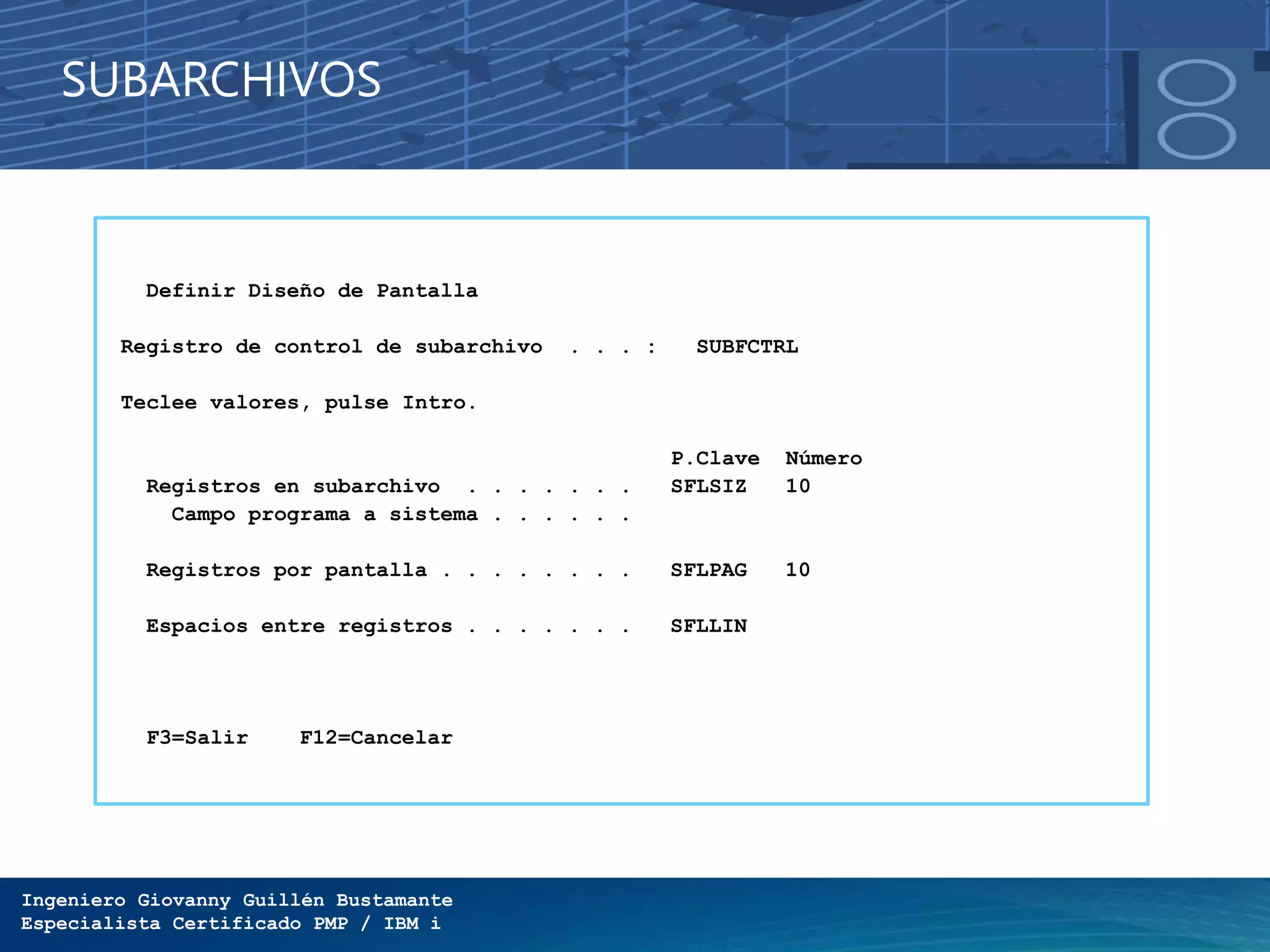

Definir Diseño de Pantalla
Teclee valores, pulse Intro.
P.Clave Número
Registros en subarchivo . . . . . . . SFLSIZ 10
Campo programa a sistema . . . . . .
Registros por pantalla . . . . . . . . SFLPAG 10
Espacios entre registros . . . . . . . SFLLIN
F3=Salir F12=Cancelar

SUBARCHIVOS
Trabajar con Registros de Pantalla
10 SUBFILE SFL 11/02/11
8 20 SUBFCTRL SFLCTL SUBFILE 11/02/11
Final
Registro SUBFILE añadido al miembro DSPF.

SUBARCHIVOS

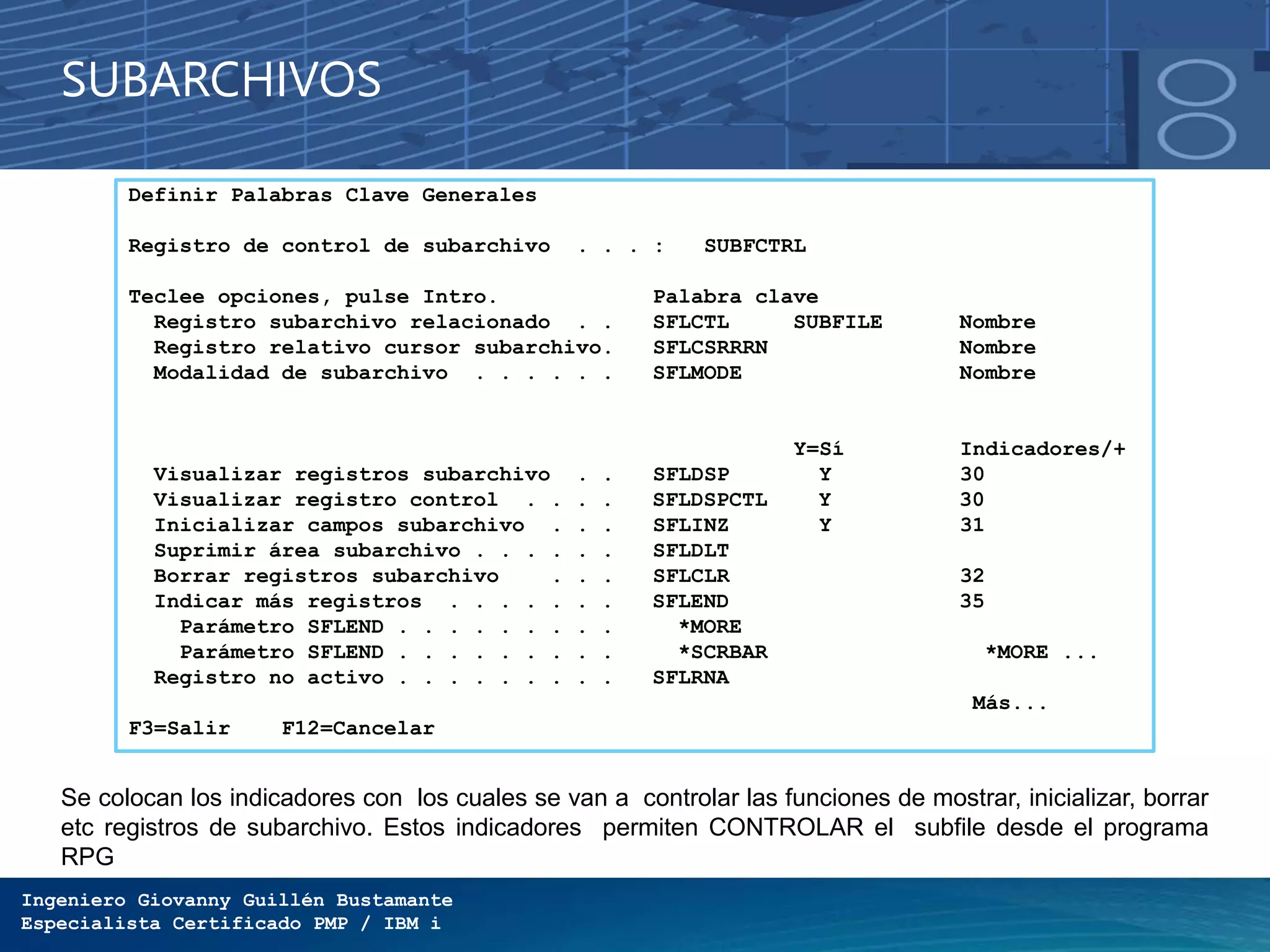

Definir Palabras Clave Generales
Teclee opciones, pulse Intro. Palabra clave
Registro subarchivo relacionado . . SFLCTL SUBFILE Nombre
Registro relativo cursor subarchivo. SFLCSRRRN Nombre
Modalidad de subarchivo . . . . . . SFLMODE Nombre
Y=Sí Indicadores/+
Visualizar registros subarchivo . . SFLDSP Y 30
Visualizar registro control . . . . SFLDSPCTL Y 30
Inicializar campos subarchivo . . . SFLINZ Y 31
Suprimir área subarchivo . . . . . . SFLDLT
Borrar registros subarchivo . . . SFLCLR 32
Indicar más registros . . . . . . . SFLEND 35
Parámetro SFLEND . . . . . . . . . *MORE
Parámetro SFLEND . . . . . . . . . *SCRBAR *MORE ...
Registro no activo . . . . . . . . . SFLRNA
Más...
Se colocan los indicadores con los cuales se van a controlar las funciones de mostrar, inicializar, borrar
etc registros de subarchivo. Estos indicadores permiten CONTROLAR el subfile desde el programa
RPG

SUBARCHIVOS.
• POSICIONADOR: Ubicar en.
Si se digita algo en este campo, el programa debe ubicar el registro con código mas
próximo y llenar el subfile hacia delante a partir de este código (SETLL).
Una vez utilizado el campo posicionador, debe clarearse por programa.
• FILTRO:
Incluir en el subfile los registros que en el campo en el cual se desea filtrar coincida con
el valor ingresado en pantalla.
• Los campos de filtro los maneja el usuario del programa.
• Los campos de filtro o posicionadores con valor nulo se tratan como si no existieran
Diseño imagen subarchivo.
Desde la pantalla de registros del miembro fuente, mediante la opción 12, elaborar el
diseño de pantalla para el registro de control y el subarchivos.

SUBARCHIVOS
SUBFILE DE MAS DE UNA PANTALLA:
El tamaño de la página es mayor que el tamaño del subfile.
El avance y retroceso de página es automático, el programa debe controlar cuando se
llega al final del subfile para volver a llenarlo.
SUBFILE DE PANTALLA COMPLETA.
El tamaño de la página es IGUAL que el tamaño del subfile.
El programa debe controlar el avance y retroceso de página y cuando se llegue al final
del archivo (s) con que se llena el subfile.

Menús.
Opción 2 Sda: Diseñar menu.
Ayuda para el Diseño de Pantallas (SDA)
Seleccione una de las siguientes opciones:
1. Diseñar pantallas
2. Diseñar menús
3. Probar archivos de pantalla

Menús
Ingresamos nombre de menú: Archivo fuente, librería miembro fuente.
Archivo fuente . . . . . . qddssrc Nombre, F4 para lista
Biblioteca . . . . . . . bdtatacon Nombre, *LIBL, *CURLIB
Menú . . . . . . . . . . . prueba Nombre, F4 para lista

Menú
Especificar funciones
Especificar Funciones de Menú
Archivo . . . . . : QDDSSRC Menú . . . . . . . : PRUEBA
Biblioteca . . : LIBRERIAus
Trabajar con mandatos e imagen menú . . . . Y Y=Sí, N=No
Trabajar con ayuda menú . . . . . . . . . . Y Y=Sí, N=No

Pantalla diseño del menú:
Se elabora el diseño del menú..
PRUEBA PRUEBA Menu
Seleccione una de las siguientes opciones
1. Mantenimiento maestro clientes
2. Consulta cliente
3. Informe clientes
4.
5.
6.
7.
8.
9. 10.
Selección o mandato
F3=Salir F10=Trabajar con mandatos F12=Cancelar
F13=Area de mandato F20=Invertir F24=Más teclas
Menú

Menu
Shift F9 se pasa a ingresar los comandos.
PRUEBA PRUEBA Menu
2. Consulta cliente
3. Informe clientes
4.
5.
6.
7.
8.
9.
10.
Selección o mandato Situar en . . . . . . . .
Opción . . . . 01 Call MTTCTE
Más...

Menu

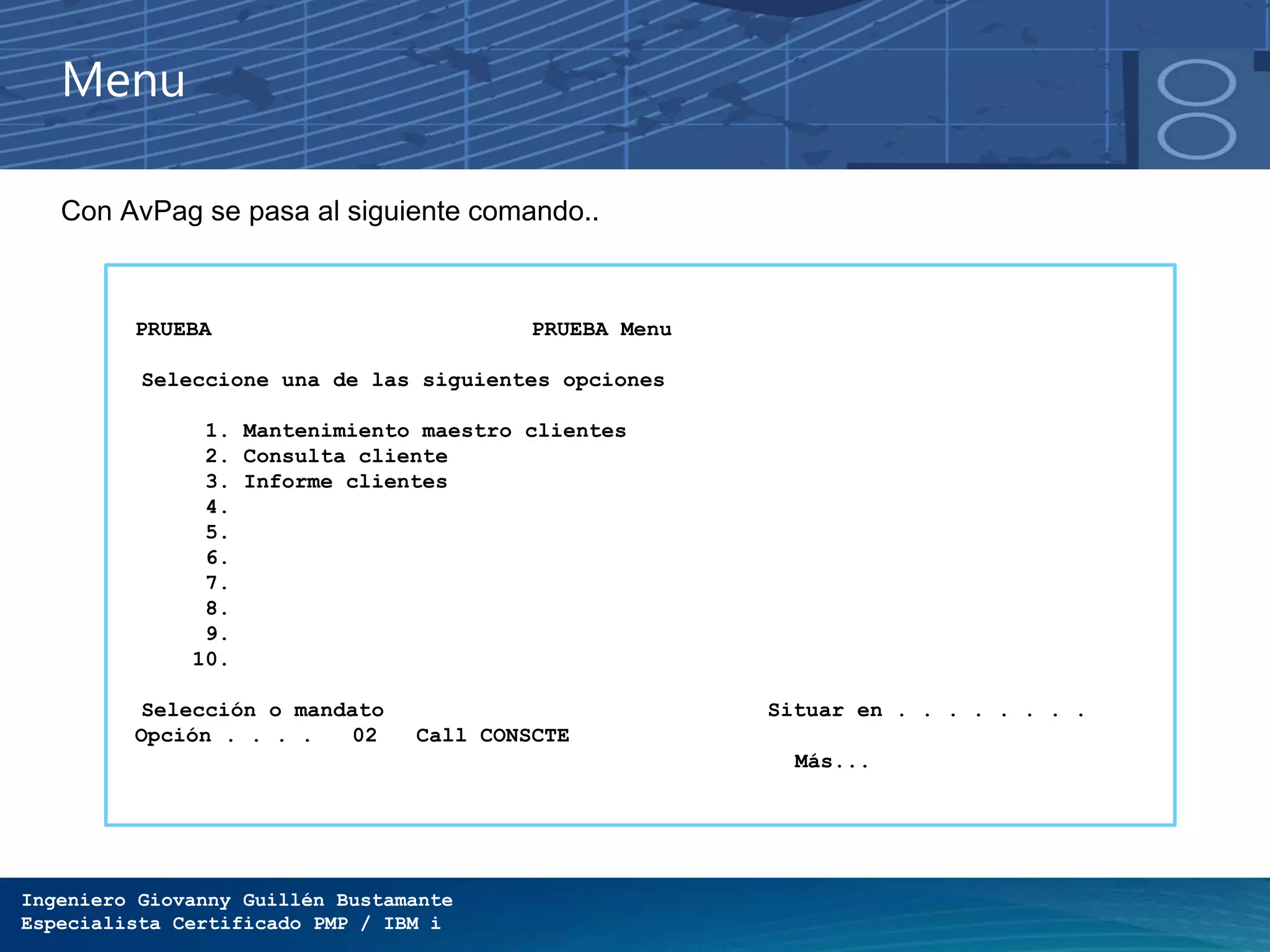

Con AvPag se pasa al siguiente comando..
PRUEBA PRUEBA Menu
2. Consulta cliente
3. Informe clientes
4.
5.
6.
7.
8.
9.
10.
Selección o mandato Situar en . . . . . . . .
Opción . . . . 02 Call CONSCTE
Más...

Menu

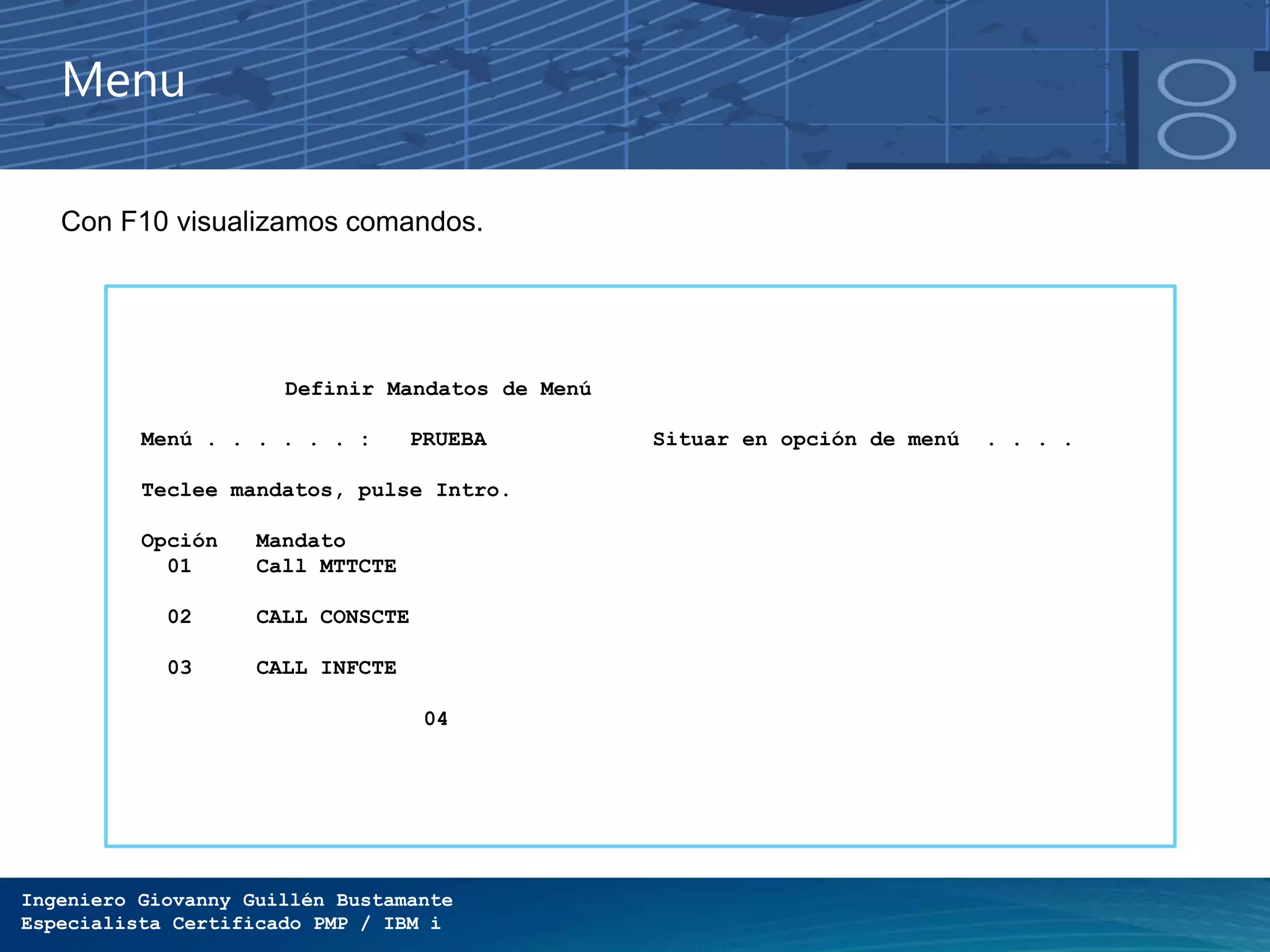

Con F10 visualizamos comandos.
Definir Mandatos de Menú
Menú . . . . . . : PRUEBA Situar en opción de menú . . . .
Teclee mandatos, pulse Intro.
Opción Mandato
01 Call MTTCTE
02 CALL CONSCTE
03 CALL INFCTE
04

Menu

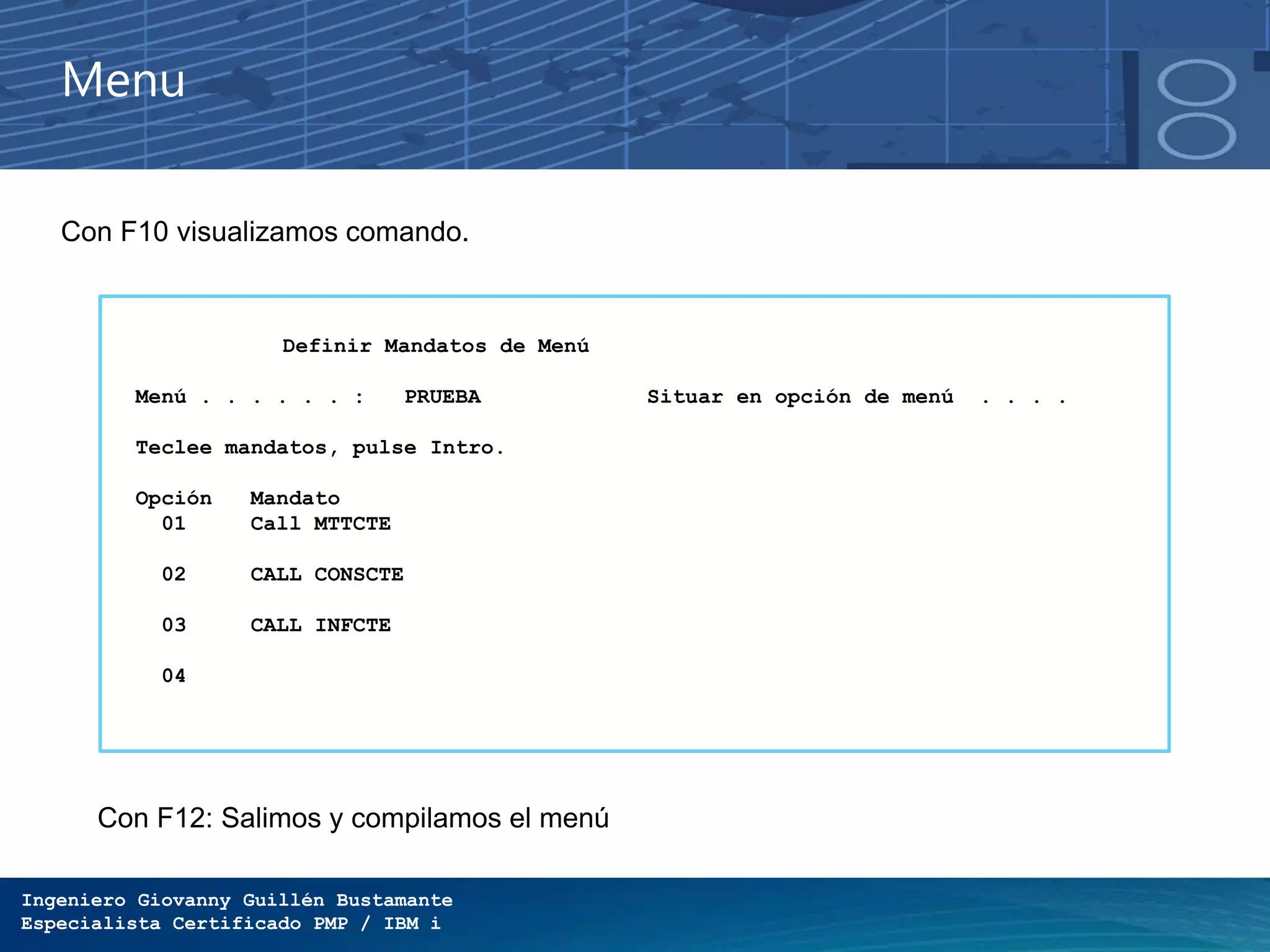

Con F10 visualizamos comando.
Definir Mandatos de Menú
Menú . . . . . . : PRUEBA Situar en opción de menú . . . .
Teclee mandatos, pulse Intro.
Opción Mandato
01 Call MTTCTE
02 CALL CONSCTE
03 CALL INFCTE
04
Con F12: Salimos y compilamos el menú

Menu
Desde línea de comando llamamos nuestro menú.
Ayuda para el Diseño de Pantallas (SDA)
Seleccione una de las siguientes opciones:
1. Diseñar pantallas
2. Diseñar menús
3. Probar archivos de pantalla
===> GO LIBRERIAUSUARIO/PRUEBA

Menu

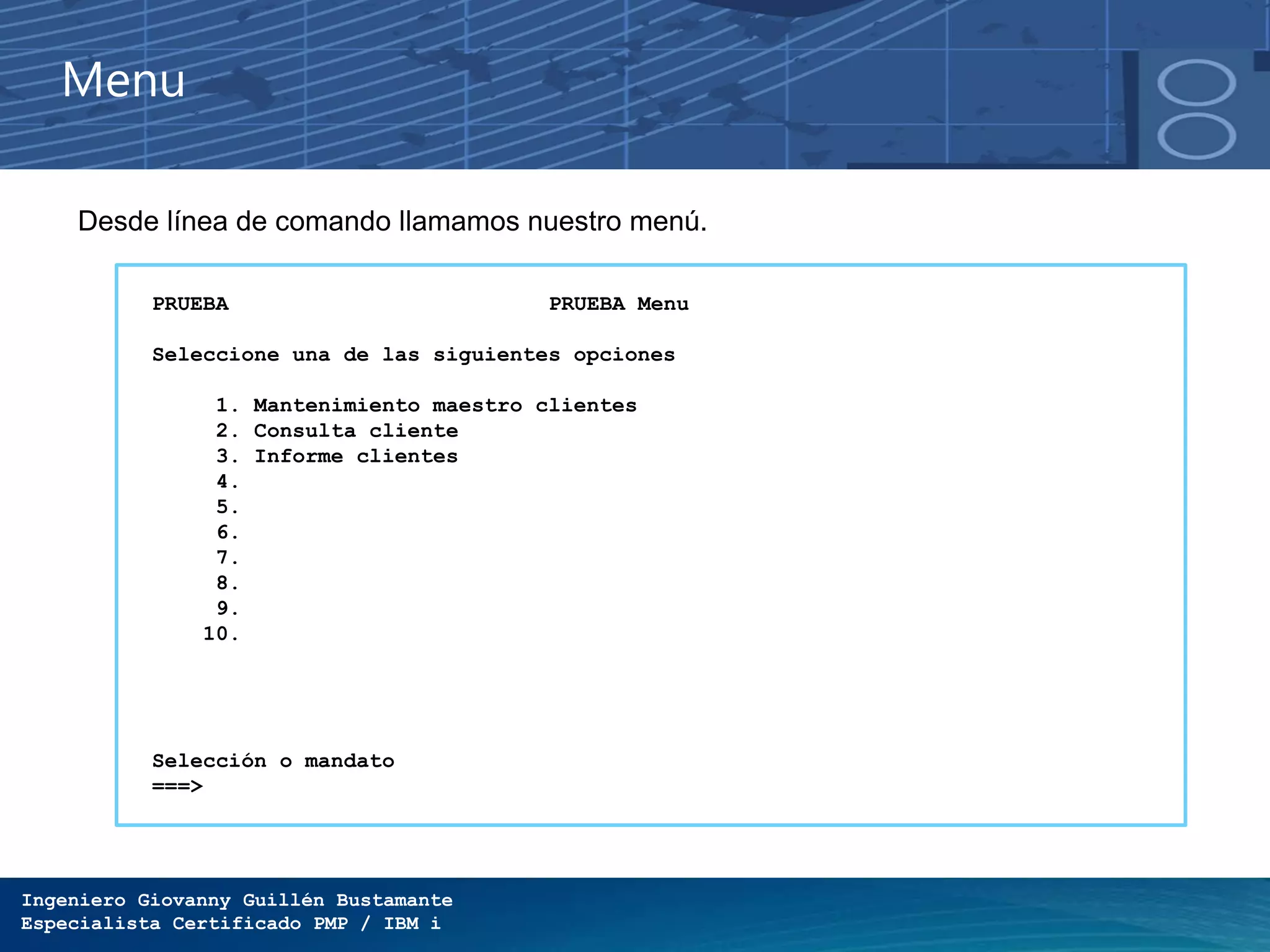

Desde línea de comando llamamos nuestro menú.
PRUEBA PRUEBA Menu
2. Consulta cliente
3. Informe clientes
4.
5.
6.
7.
8.
9.
10.
===>

Ingeniero Giovanny Guillen Bustamante
PMP Certified
IBM Certified Specialist
E-mail: giovanny_guillen_b@Hotmail.com
Gracias

IBM i - AS/400 - SDA

Más contenido relacionado

La actualidad más candente

Similar a IBM i - AS/400 - SDA

Más de Giovanny Guillen

IBM i - AS/400 - SDA
