Igrp

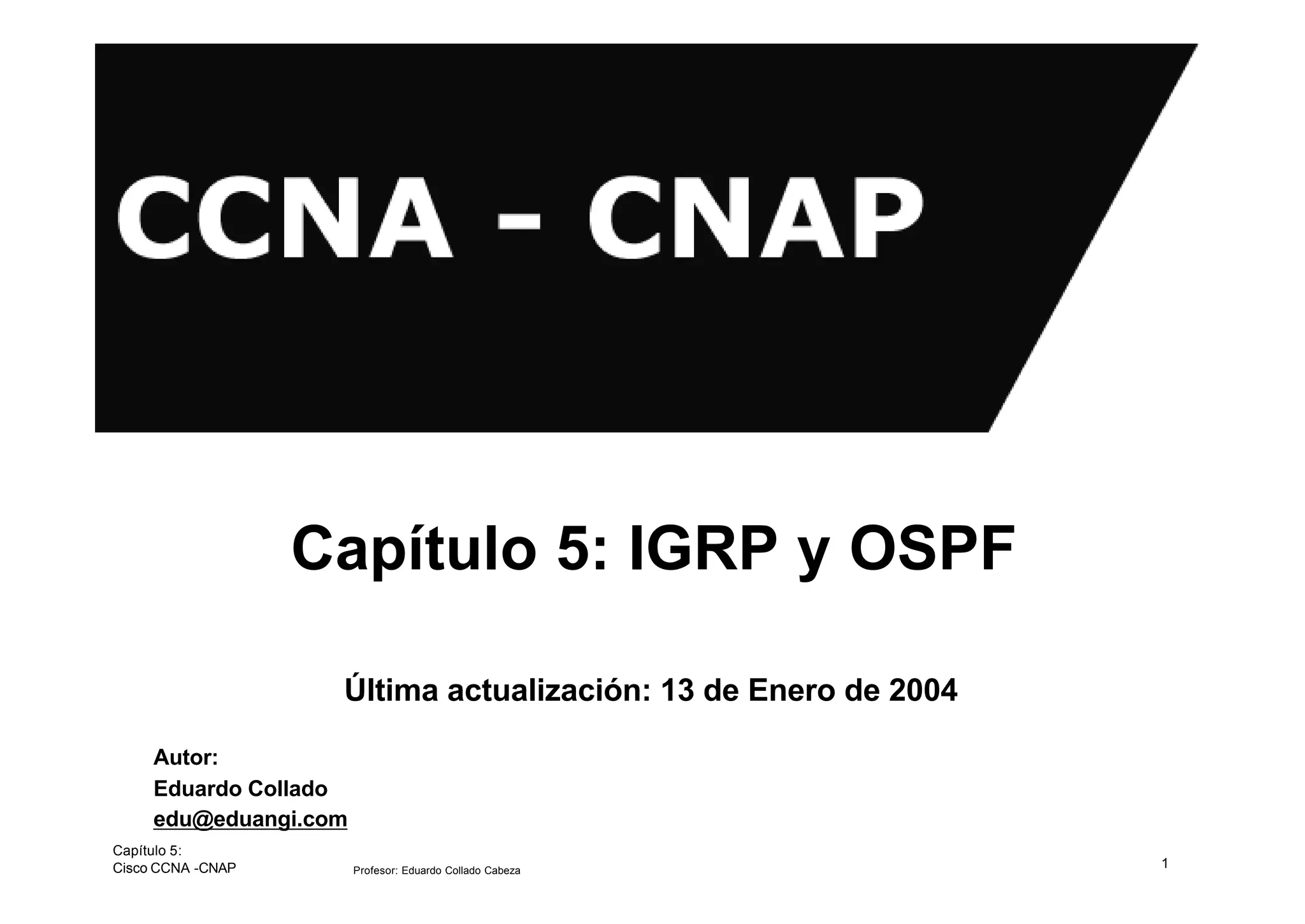

1. Capítulo 5: IGRP y OSPF
Última actualización: 13 de Enero de 2004
Autor:
Eduardo Collado
edu@eduangi.com
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
1
2. Contenido
• Configuración IGRP
• Depuración de IGRP
• Comprobación de IGRP
• Configuración de OSPF
• Depuración de OSPF
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
2
3. Introducción a IGRP
Mayor escalabilidad que RIP
Respuesta más rápida a cambios en la red
Métrica más sofisticada
Capítulo 5:
Soporte de caminos múltiples
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
3
4. Métrica compuesta de IGRP (I)
Ancho de Banda
Retardo
Confianza
Carga
MTU
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
4
5. Métrica compuesta de IGRP (II)
• Variables
– Ancho de Banda: Mínimo ancho de banda de la ruta
– Retardo: Retardo en microsegundos
– Fiabilidad: Valor arbitrario
– Carga: Ancho de banda efectivo
– MTU: Mínimo MTU en el camino en bytes
• Fórmula
– Métrica = [k1 * ancho_de_banda + (k2 * ancho_de_banda) / (256 – carga) +
k3 * retardo]
– Si k5?0:
Métrica = métrica * (k5 / (fiabilidad + k4)
– Los valores constantes son: k1 = k3 = 1 y k2 = k4 = k5 = 0
– Si utilizamos los valores por defecto entonces la métrica es:
Métrica = ancho de banda + retardo
• Estos valores se pueden cambiar con el comando
metric weights
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
5
6. Múltiples caminos no iguales en IGRP
Máximos caminos 6 (por defecto = 4)
Con variación de métrica
Capítulo 5:
Siguiente salto más cercano al destino
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
6
7. Configuración de IGRP (I)
Router(config)#router igrp sistema_autónomo
• Define IGRP como el protocolo de routing IP
Router(config-router)#network números_de_las_redes
• Selecciona las redes directamente conectadas que participan
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
7
8. Configuración de IGRP (II)
Router(config-router)#variance multiplicador
• Controla el balanceo de carga de IGRP
Router(config-router)#traffic-share {balanced | min}
• Controla como se distribuye el balanceo de carga
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
8
13. Comando “debug ip igrp events”
RouterA#debug ip igrp events
IGRP event debugging is on
RouterA#
00:23:44: IGRP: sending update to 255.255.255.255 via Ethernet0 (172.16.1.1)
00:23:44: IGRP: Update contains 0 interior, 2 system, and 0 exterior routes.
00:23:44: IGRP: Total routes in update: 2
00:23:44: IGRP: sending update to 255.255.255.255 via Serial2 (10.1.1.1)
00:23:45: IGRP: Update contains 0 interior, 1 system, and 0 exterior routes.
00:23:45: IGRP: Total routes in update: 1
00:23:48: IGRP: received update from 10.1.1.2 on Serial2
00:23:48: IGRP: Update contains 1 interior, 1 system, and 0 exterior routes.
00:23:48: IGRP: Total routes in update: 2
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
13
14. Ejemplo de actualización de información de
routing (I)
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
14
15. Ejemplo de actualización de información de
routing (II)
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
15
16. Ejemplo de actualización de información de
routing (III)
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
16
17. Ejemplo de actualización de información de
routing (IV)
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
17
18. Introducción a OSPF
• Estándar Abierto (RFC 2328)
• Rápida respuesta ante cambios de topología
• Algoritmo Shortest path first (SPF)
• Protocolo de Routing de estado del enlace
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
18
19. OSPF como protocolo de estado del enlace
• OSPF propaga anuncios del estado del enlace (LSAs)
para mantener las actualizaciones la tabla de routing
• Los LSAs son inundados a todos los routers OSPF del
área
• La base de datos del enlace de OSPF se crea con los
LSAs generados por los otros routers OSPF
• OSPF utiliza el algoritmo SPF para calcular el camino
más corto a un destino
– Enlace = Interfaz del router
– Estado = descripción de un interfaz y su relación con los
routers vecinos
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
19
20. Modelo Jerárquico de routing
Consiste en áreas y sistemas autónomos
Minimiza el tráfico de actualizaciones de routing
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
20
21. Algoritmo SPF
• Se ejecuta en cada router y calcula las rutas con un coste
acumulativo
• Coste = 108/ancho_de_banda (bps)
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
21
22. Configuración de OSPF en un único área
Router(config)#router ospf id_del_proceso
• Define OSPF como el protocolo de routing IP
Router(config-router)#network red mascara_inversa area id_de_área
• Asigna redes a un área específica de OSPF
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
22
23. Ejemplo de configuración de OSPF
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
23
24. Comandos de Debug de OSPF
Router#debug ip ospf events
OSPF:hello with invalid timers on interface Ethernet0
hello interval received 10 configured 10
net mask received 255.255.255.0 configured 255.255.255.0
dead interval received 40 configured 30
Router# debug ip ospf packet
OSPF: rcv. v:2 t:1 l:48 rid:200.0.0.117
aid:0.0.0.0 chk:6AB2 aut:0 auk:
Router#debug ip ospf packet
OSPF: rcv. v:2 t:1 l:48 rid:200.0.0.116
aid:0.0.0.0 chk:0 aut:2 keyid:1 seq:0x0
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
24
25. Bibliografía del Tema 5
• “Guía del Segundo Año” Ed. Cisco Press [Cap.5]
Capítulo 5:
Cisco CCNA -CNAP Profesor: Eduardo Collado Cabeza
25
