Este documento proporciona instrucciones paso a paso para el entrenamiento práctico de implantes cónicos usando un kit de entrenamiento. Explica cómo preparar la osteotomía usando fresas quirúrgicas de diferentes tamaños, roscar la osteotomía con una formadora de rosca o carraca, y colocar el implante cónico usando una pieza de mano, carraca o destornillador manual. Finalmente, muestra cómo colocar un tornillo de cierre para completar la colocación del implante.

1. Entrenamiento Quirúrgico Implantes Cónicos RENOVA ™ rutaodontologica.blogspot.com

2. Entrenamiento Práctico para Implantes Cónicos RENOVA

3. El uso de Guías Quirúrgicas ayuda a obtener una posición correcta del implante

4. Kit de entrenamiento práctico (para Implantes Cónicos y Rectos) Los compartimentos blancos contienen instrumentos para ambos tipos de implante, los compartimentos amarillos son para Implantes Cónicos y los compartimentos de color naranja son para Implantes Rectos. La instrumentación se coloca en los compartimentos como se indica en la tapa del Kit. 11 10 9 8 7 5 4 3 2 1 6

5. Preparación del lecho quirúrgico Implantes RENOVA

6. Fresa intermedia 13mm Implantes Cónicos RENOVA Ejemplo de longitud de fresas para implante de 13mm Para los Implantes Cónicos la longitud de la fresa es la misma que la longitud deseada del implante. 13mm Fresa Final 13mm Formadora de Rosca 13mm Implante 13mm

7. Programe el motor Quirúrgico con la Pieza de mano 20:1 a 800 RPM

8. Paso 1: Seleccione la Fresa Redonda Fresa Redonda 2.3mm 1

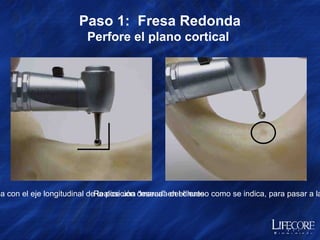

9. Paso 1: Fresa Redonda Perfore el plano cortical Alinee la fresa con el eje longitudinal de la posición deseada del diente Realice una “marca” en el hueso como se indica, para pasar a la siguiente fresa

10. Paso 2: Seleccione la Fresa Inicial de 2.0mm 2 rutaodontologica.blogspot.com

11. Paso 2: Fresa Inicial de 2.0mm Alinee la fresa con el eje longitudinal de la posición deseada del diente Deténgase en la parte superior cónica de la fresa 10mm 10mm Perfore aproximadamente 10mm hasta la parte superior perfilada de la fresa

12. Paso 2: Fresa Inicial 2.0mm Asegúrese de que el paciente no ocluya mientras la fresa está en posición. La fresa puede utilizarse como un marcador radiográfico para determinar la profundidad real de la osteotomía con relación a las estructuras anatómicas vitales (por ejemplo el nervio mandibular).

13. Paso 3: Seleccione la Fresa Intermedia de 3.75mm 3

14. Extensor de Fresas (opcional) La fresa se inserta en el extensor y se gira hasta quedar bloqueada en posición Se usa comúnmente en la región anterior cerca a dientes adyacentes No se incluye en el Kit de entrenamiento

15. Paso 3: Fresa Intermedia de 3.75mm Alinee la fresa con el eje longitudinal de la posición deseada del diente Perfore hasta el limitador de fresa Limitador de Fresa

16. Paso 3: Fresa Intermedia de 3.75mm PRECAUCIÓN: Asegúrese de que el paciente no ocluya mientras la fresa está en posición. La fresa puede utilizarse como un marcador radiográfico para determinar la profundidad real de la osteotomía con relación a las estructuras anatómicas vitales (por ejemplo el nervio mandibular).

17. Paso 4: Seleccione la Fresa Final de 3.75mm 4

18. Paso 4: Fresa Final de 3.75mm Alinee la fresa con el eje longitudinal de la posición deseada del diente Perfore hasta el limitador de fresa Drill-stop

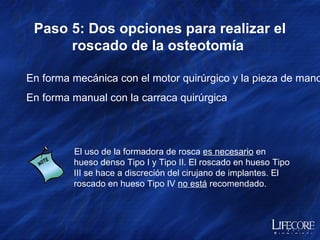

19. Paso 5: Dos opciones para realizar el roscado de la osteotomía El uso de la formadora de rosca es necesario en hueso denso Tipo I y Tipo II. El roscado en hueso Tipo III se hace a discreción del cirujano de implantes. El roscado en hueso Tipo IV no está recomendado. En forma mecánica con el motor quirúrgico y la pieza de mano

20. En forma manual con la carraca quirúrgica

21. Option 1: Programe el Motor Quirúrgico a 20 RPM rutaodontologica.blogspot.com

22. Paso 6: Seleccione la Formadora de Rosca de 3.75mm 5

23. Paso 6: Utilización de la Formadora de Rosca de 3.75mm Alinee la fresa con el eje longitudinal de la posición deseada del diente Perfore hasta la marca negra de 13mm 13mm

24. Opción 2: Seleccione el Adaptador de Carraca y la Carraca Quirúrgica 11

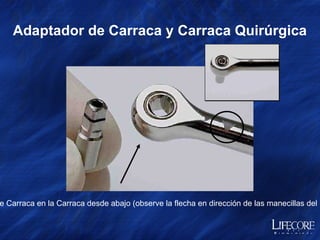

25. Inserte el Adaptador de Carraca en la Carraca desde abajo (observe la flecha en dirección de las manecillas del reloj  en la carraca) Adaptador de Carraca y Carraca Quirúrgica

26. Asegúrese de que el Adaptador de Carraca permanezca completamente asentado sobre la Formadora de Rosca Quirúrgica Paso 6: Coloque el Adaptador de Carraca sobre la Formadora de Rosca de 13mm Completamente asentado 13mm Realice el roscado al hueso hasta la línea negra de 13mm 13mm

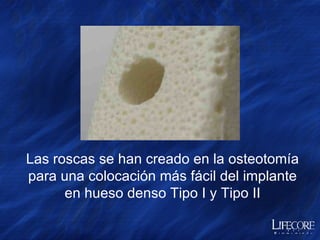

27. Las roscas se han creado en la osteotomía para una colocación más fácil del implante en hueso denso Tipo I y Tipo II

28. Colocación de Implante Cónico 3.75mm

29. Embalaje del Implante Los Implantes Lifecore permanecen estériles por 5 años Descripción del implante: Diámetro 3.75mm

30. Longitud 13mm

31. SDI (Diametro Pequeño Interno) El estuche contiene: Implante con Dispositivo de Montaje

32. Tornillo de Cierre

33. 3 etiquetas para la historia de los pacientes

34. Colocación de Implante Tres Opciones de Colocación Opción A Pieza de Mano (Entrenamiento práctico) Opción B Carraca Quirúrgica (Entrenamiento práctico) Opción C Destornillador Manual (para el maxilar anterior)

35. Opción A: Seleccione el Adaptador de Pieza de Mano (e insértelo en la Pieza de Mano) 11 rutaodontologica.blogspot.com

36. Opción A: Colocación de Implante con Pieza de Mano Asiente el Adaptador de Pieza de Mano sobre el Dispositivo de Montaje

37. Opción A: Colocación con Pieza de Mano Programe el Motor Quirúrgico a 20 RPM

38. Opción A: Colocación de Implante con Pieza de Mano Alinee el implante con el eje longitudinal de la posición deseada del diente e inicie su asentamiento a baja velocidad PARA PROPÓSITOS DE DEMOSTRACIÓN… Top of implant Deténgase aproximadamente a 3 - 4mm antes de llegar al Dispositivo de Montaje

39. Inserte el Adaptador de Carraca en la Carraca desde abajo (observe la flecha en dirección de las manecillas del reloj  en la carraca) Opción B: Colocación con Carraca Quirúrgica Inserte el Adaptador de Carraca en la Carraca Quirúrgica

40. Opción B: Colocación con Carraca Quirúrgica Coloque el pin de la Llave Estabilizadora en la parte superior del Adaptador de Carraca Sostenga la Carraca Quirúrgica y la Llave Estabilizadora en forma paralela mientras aplica presión vertical sobre el eje longitudinal del implante Aplique presión vertical Deténgase en la unión del implante con el Dispositivo de Montaje

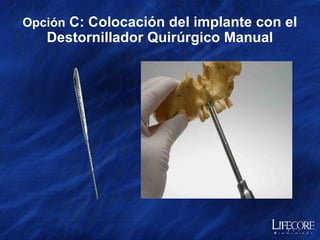

41. Opción C: Colocación del implante con el Destornillador Quirúrgico Manual

42. Remoción del Dispositivo de Montaje

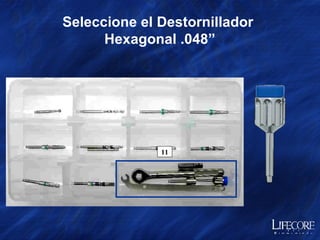

43. Seleccione el Destornillador Hexagonal .048” 11
