Este documento describe cómo configurar una red RJ45, incluyendo el uso de un concentrador, la instalación de protocolos como TCP/IP en cada PC, la asignación de direcciones IP únicas, y comprobar la conectividad entre los PCs mediante comandos como ping.

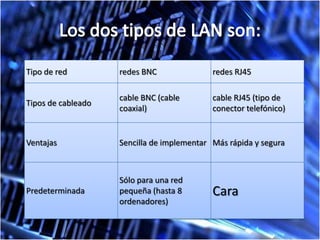

2. Tipo de red redes BNC redes RJ45
cable BNC (cable cable RJ45 (tipo de
Tipos de cableado
coaxial) conector telefónico)
Ventajas Sencilla de implementar Más rápida y segura
Sólo para una red
Predeterminada pequeña (hasta 8 Cara
ordenadores)

4. Red RJ45
Para crear una LAN RJ45 debe utilizar una estructura conocida como configuración "en estrella",
donde cada uno de los equipos se conecta al concentrador a través de un cable RJ45. Un
concentrador es un dispositivo al que se conectan todos los PC y que se encarga de enviar los
datos de un equipo a otro.
La elección del concentrador dependerá de la cantidad de equipos conectados ya que deberá
disponer de suficientes conectores. La estructura de este tipo de red será la siguiente:
Si quiere conectar sólo dos equipos, olvídese del concentrador y conéctelos directamente
mediante un cable RJ45 cruzado.

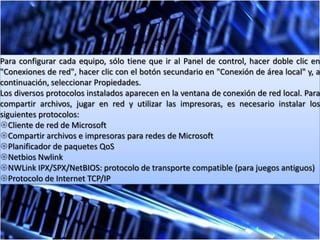

5. Para configurar cada equipo, sólo tiene que ir al Panel de control, hacer doble clic en
"Conexiones de red", hacer clic con el botón secundario en "Conexión de área local" y, a
continuación, seleccionar Propiedades.
Los diversos protocolos instalados aparecen en la ventana de conexión de red local. Para
compartir archivos, jugar en red y utilizar las impresoras, es necesario instalar los
siguientes protocolos:
Cliente de red de Microsoft
Compartir archivos e impresoras para redes de Microsoft
Planificador de paquetes QoS
Netbios Nwlink
NWLink IPX/SPX/NetBIOS: protocolo de transporte compatible (para juegos antiguos)
Protocolo de Internet TCP/IP

6. En caso de que falte uno de estos protocolos, haga clic en "Instalar..." y agréguelo.
A cada equipo se le debe asignar una dirección, llamada dirección IP, para que
pueda comunicarse. Para hacer esto, debe seleccionar "Protocolo de Internet
TCP/IP" y luego hacer clic en "Propiedades".
La asignación de direcciones IP se puede realizar automáticamente o se puede
definir manualmente, algo preferible en una LAN pequeña. Por lo general, se
asignarán las siguientes direcciones:
Equipo Nº 2 Dirección IP: 192.168.0.1 Máscara de subred: 255.255.255.0 Equipo
Nº 2 Dirección IP: 192.168.0.2 Máscara de subred: 255.255.255.0 ... Equipo Nº xxx
Dirección IP: 192.168.0.xxx Máscara de subred: 255.255.255.0Una vez que se haya
asignado la dirección IP, simplemente cierre la ventana haciendo clic
en Aceptar(los DNS [servicio de nombre de dominio] deben permanecer en
asignación automática).
Para un óptimo funcionamiento, compruebe que los equipos en red forman parte
de un mismo grupo de trabajo. Para esto, haga clic con el botón secundario en Mi
PC y seleccione "Propiedades". En la ficha "Nombre de equipo" podrá ver el
nombre del equipo y también el grupo de trabajo al que pertenece. Para modificar
el grupo de trabajo y hacer lo mismo en todos los equipos, haga clic en "Id de red".

7. El siguiente paso es asegurarse de que todos los equipos se comunican
correctamente entre sí.
En la línea de comandos (ventana de comandos MS-DOS, que se abre
escribiendo "cmd" en el menú Ejecutar): En el equipo Nº 1, escriba el
siguiente comando para comprobar si el equipo Nº 1 puede ver al
equipo Nº 2.
ping 192.168.0.2Luego, pruebe el siguiente comando para comprobar
que el nombre otorgado a un equipo corresponda a la dirección IP
correcta: ping Nombre Equipo... y así sucesivamente con los diversos
equipos de la red.
El siguiente comando le permite ver los detalles de configuración de su
equipo, en particular la dirección IP del equipo que se está ejecutando
si es que se asignó automáticamente:
ipconfig /all

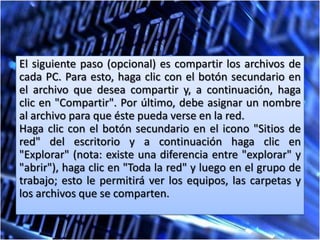

8. El siguiente paso (opcional) es compartir los archivos de
cada PC. Para esto, haga clic con el botón secundario en
el archivo que desea compartir y, a continuación, haga
clic en "Compartir". Por último, debe asignar un nombre
al archivo para que éste pueda verse en la red.
Haga clic con el botón secundario en el icono "Sitios de
red" del escritorio y a continuación haga clic en
"Explorar" (nota: existe una diferencia entre "explorar" y
"abrir"), haga clic en "Toda la red" y luego en el grupo de
trabajo; esto le permitirá ver los equipos, las carpetas y
los archivos que se comparten.
