QUE ES UN ESCÁNER
(Scanner). Periférico que permite transferir una imagen desde un papel o
superficie y transformarlos engráficos digital (proceso también llamado
digitalización). Existen actualmente escáneres que capturan objetos en
tres dimensiones. Suelen utilizar un haz de luz o láser para realizar el
proceso.
Los escáneres no distinguen el texto de los gráficos, por lo tanto, debe
existir un procesamiento de la imagen escaneada para generar texto
editable. Este proceso es llamado OCR, y existen múltiples aplicaciones
para tal fin.
La mayoría de los escáneres emplean matrices CCD para capturar las
imágenes del exterior. Los CCD consisten en líneas de pequeños receptores
de luz, que son los que captan la intensidad y frecuencia de los colores en
la imagen que se escanea. La calidad del CCD es uno de los factores más
importantes en la calidad de la imagen escaneada. La resolución de los
escáneres se mide en DPI.
Actualmente los escáneres vienen junto con las impresoras, estos
dispositivos son llamados impresoras multifunción.
Tipos de Escáner
Los escaners funcionan utilizando el principio básico de la transferencia de
la luz, ya sea por transmisión o por reflexión. El sujeto se coloca en la
superficie de cristal del escáner y con la superficie a explorar enfrentada al
bloque lector. El cabezal lector compuesto por el CCD, el sistema de
iluminación y un conjunto de lentes, se desplaza "barriendo" la imagen. La
luz reflejada o transmitida es convertida en energia eléctrica por los
sensores , la cual es proporcional a la intensidad de la luz. La velocidad del
movimiento del cabezal lector nos dará una mayor o menor resolución.
Cuanto menor sea la velocidad del lector, más información conseguirá de
la imagen leida. El sistema de iluminación definirá también el modo de
trabajo del equipo. Normalmente se trata de un sistema de luz blanca,
pero en algunos casos se trabaja con tres tubos de luz roja, verde y azul.
El bloque lector está compuesto por una superficie de CCD o Coupled
Charge Devices. Un dispositivo CCD contiene miles de elementos
fotosensibles y éste número es el que decidirá en gran medida la calidad de
la lectura resultante. Un cálculo de la resolución que un escáner puede
ofrecer sería el siguiente:
Anchura máxima de exploración: 22 cm (8.5 pulgadas)
Nº de elementos fotosensibles: 2540 por CCD
Resolución máxima: 2540/8.5=300 pixel por pulgada
El CCD puede ser lineal o matricial, El primero se utiliza en los escáners
planos y de mano, y los segundos en escáners de transparencias, cámaras
digitales y cámaras de video.
Escáners planos
Los escáners más utilizados son los "Planos" o de sobremesa. Se suelen
utilizar para escanear imágenes o textos planos aunque sirven también
para objetos tridimensionales.
Escáners domésticos generalmente tienen un área de lectura de
dimensiones 22 por 28 cm. y una resolución real de escaneado entre 300 y
400 ppp. aunque mediante interpolación lleguen a resoluciones de hasta
1600 ppp. Suelen utilizar una profundidad de 8 bits por canal de color.
Utilizan una conexión con el ordenador a través
de un puerto serie.
Escáners Semi-profesionales Son prácticamente
iguales a los anteriores, excepto en que su
resolución real u óptica llega a 1200 ppp.,
consiguiéndose finalmente una resolución
interpolada de hasta 2.600 ppp. Su profundidad
de color sube hasta 10 bits. La conexión al PC suele ser a través de bus
SCSI.
Escáners Profesionales. Son los escáners planos que compiten con los de
tambor. Se distinguen de los Semi-profesionales en que tienen sistemas de
eliminación de ruido electrónico, alto rango dinámico y mayores niveles de
resolución.

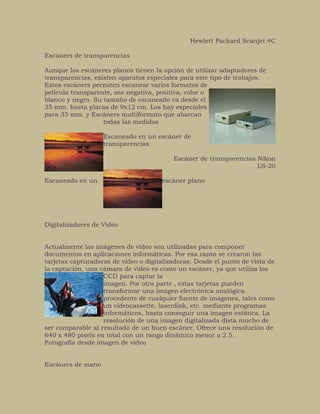

Hewlett Packard Scanjet 4C
Escáners de transparencias
Aunque los escáneres planos tienen la opción de utilizar adaptadores de
transparencias, existen aparatos especiales para este tipo de trabajos.
Estos escáners permiten escanear varios formatos de
película transparente, sea negativa, positiva, color o
blanco y negro. Su tamaño de escaneado va desde el
35 mm. hasta placas de 9x12 cm. Los hay especiales
para 35 mm. y Escáners multiformato que abarcan
todas las medidas
Escaneado en un escáner de
transparencias
Escáner de transparencias Nikon
LS-20
Escaneado en un escáner plano
Digitalizadores de Video
Actualmente las imágenes de video son utilizadas para componer
documentos en aplicaciones informáticas. Por esa razón se crearon las
tarjetas capturadoras de video o digitalizadoras. Desde el punto de vista de
la captación, una cámara de video es como un escáner, ya que utiliza los
CCD para captar la
imagen. Por otra parte , estas tarjetas pueden
transformar una imagen electrónica analógica
procedente de cualquier fuente de imágenes, tales como
un videocassette, laserdisk, etc. mediante programas
informáticos, hasta conseguir una imagen estática. La
resolución de una imagen digitalizada dista mucho de
ser comparable al resultado de un buen escáner. Ofrece una resolución de
640 x 480 pixels en total con un rango dinámico menor a 2.5.
Fotografía desde imagen de video

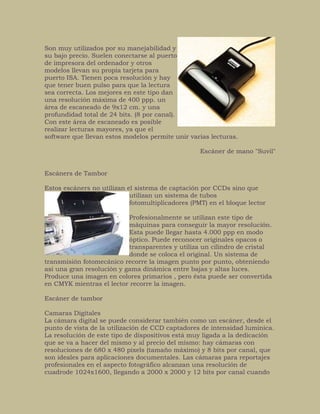

Escáners de mano
Son muy utilizados por su manejabilidad y
su bajo precio. Suelen conectarse al puerto
de impresora del ordenador y otros
modelos llevan su propia tarjeta para
puerto ISA. Tienen poca resolución y hay
que tener buen pulso para que la lectura
sea correcta. Los mejores en este tipo dan
una resolución máxima de 400 ppp. un
área de escaneado de 9x12 cm. y una
profundidad total de 24 bits. (8 por canal).
Con este área de escaneado es posible
realizar lecturas mayores, ya que el
software que llevan estos modelos permite unir varias lecturas.
Escáner de mano "Suvil"
Escáners de Tambor
Estos escáners no utilizan el sistema de captación por CCDs sino que
utilizan un sistema de tubos
fotomultiplicadores (PMT) en el bloque lector
Profesionalmente se utilizan este tipo de
máquinas para conseguir la mayor resolución.
Esta puede llegar hasta 4.000 ppp en modo
óptico. Puede reconocer originales opacos o
transparentes y utiliza un cilindro de cristal
donde se coloca el original. Un sistema de
transmisión fotomecánico recorre la imagen punto por punto, obteniendo
así una gran resolución y gama dinámica entre bajas y altas luces.
Produce una imagen en colores primarios , pero ésta puede ser convertida
en CMYK mientras el lector recorre la imagen.
Escáner de tambor
Camaras Digitales
La cámara digital se puede considerar también como un escáner, desde el
punto de vista de la utilización de CCD captadores de intensidad lumínica.
La resolución de este tipo de dispositivos está muy ligada a la dedicación
que se va a hacer del mismo y al precio del mismo: hay cámaras con
resoluciones de 680 x 480 pixels (tamaño máximo) y 8 bits por canal, que
son ideales para aplicaciones documentales. Las cámaras para reportajes
profesionales en el aspecto fotográfico alcanzan una resolución de
cuadrode 1024x1600, llegando a 2000 x 2000 y 12 bits por canal cuando
su aplicación es en estudio, como respaldo de cámaras fotográficas
clásicas.
INSTRUCCIONES PARA ESCANEAR UN DOCUMENTO
1º Colocar el documento en el escáner con el texto boca abajo, bien sobre
el cristal del equipo escáner si se va a utilizar la alimentación manual o
bien en el alimentador automático (el equipo instalado permite la
alimentación automática de un máximo de 10 páginas) y con la cabecera
del documento hacia el lado izquierdo.
2º Desde el ordenador:Pinchar dos veces en el icono de la aplicación
PaperPort. Se aconseja poner en el “escritorio” del ordenador el icono para
acceso directo a la aplicación PaperPort que permite la utilización del
escáner, en caso de no ser así habrá que repetir cada vez la siguiente
secuencia de pasos:
1- Pulsar el botón de INICIO que figura en la parte inferior izquierda
de la pantalla del ordenador.
2- Elegir la opción Programas.
3- Elegir en el cuadro que aparece la opción ScanSoft PaperPort.
4- Elegir en el cuadro que aparece la opción PaperPort.
Con ello entramos en la aplicación PaperPort al igual que si hubiéramos
pinchado dos veces en el icono del escritorio.
3º Para escanear:
1- Seleccionar el icono DIGITALIZAR del menú principal que aparece en la
cabecera de la pantalla que ofrece la aplicación abierta.
2- Seleccionar Documento en la opción “¿Digitalizar qué?”
3- Pulsar el botón DIGITALIZAR.
4- En el nuevo cuadro de diálogo que aparece denominado “Configuración
del Escáner”, elegimos las siguientes características del documento
digitalizado que se va a obtener:
A) Elegir la opción Texto de entre las tres que aparecen relativas al
documento (texto, Web, fotografía).
B) Elegir la opción del desplegable que aparece en Tipo de escaneo:
blanco y negro o color (256 colores), según el documento a escanear.
C) Pulsar el botón PREESCANEAR si queremos tener una visión
preliminar del documento, lo cual es aconsejable, pero se debe advertir
de que si el documento se coloca en el alimentador automático del
escáner, una vez realizado el preescaneo deberemos recolocar el
documento en el alimentador automático. Para documentos de más de 1
página o con texto a doble cara se recomienda utilizar el alimentador
automático para mayor rapidez de escaneo, siempre que no se exceda
del máximo de 10 páginas cada vez.
D) Pulsar el botón INICIAR para realizar el escaneo del documento. Si
se utiliza la bandeja de alimentación automática del escáner, se
escaneará todo el documento automáticamente (si fuera a doble cara
habría que recolocar el documento en el alimentador automático por la
otra cara y repetir el paso „C)‟ y „D)‟).
E) Pulsar el aspa (X) que aparece en el extremo superior derecho de
este cuadro de diálogo en el que estamos trabajando, para cerrarlo.
Aparecerá un nuevo cuadro de diálogo con los botones “Digitalizar más
páginas”, “Digitalizar otra carilla” o “Listo”. Se seleccionará la que
corresponda.
F) Seleccionar Listo para terminar.
G) El documento escaneado, generado en formato PDF, aparecerá en
la pantalla principal de la aplicación PaperPort que se está utilizando y
desde allí se podrá realizar la operación que se quiera con el documento
obtenido (guardarlo, enviarlo por correo electrónico, convertir a otro
formato, etc.).
¡COMO ESCANEAR DIRECTAMENTE EN
PHOTOSHOP EN UN INSTANTE!
ScanSnap viene con varias aplicaciones para ayudar a las personas a ser
productivas con sus tarjetas de presentación y documentos escaneados,
pero ¿sabía que ScanSnap también puede escanear documentos
directamente en otras aplicaciones de software? Si la aplicación puede
abrir y ver un archivo PDF o JPEG, ScanSnap puede ser fácilmente
configurado para escanear directamente en ella. Este es un ejemplo de
cómo crear un nuevo perfil de ScanSnap con su configuración personal
que escaneará directamente en Photoshop en una PC, y lo mejor es que
cambiar de un perfil a otro solo toma un segundo. Siga los siguientes
pasos…

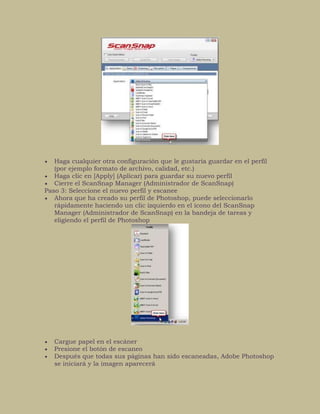

Paso 1: Cree un nuevo perfil en el ScanSnap Manager (Administrador de
ScanSnap)
Haga doble clic en el ícono de ScanSnap en la bandeja de tareas
Deseleccione el Quick Menu (Menú rápido). (El Quick Menu (Menú
rápido) no tendrá una marca de verificación al lado cuando esté
desactivado).
En el menú desplegable del Profile (Perfil) seleccione [Add Profile...]
(Agregar perfil…)
Ingrese un nombre para su nuevo perfil (por ejemplo: Adobe PhotoShop)
Haga clic en [OK] (Aceptar)
Paso 2: Agregue un nuevo programa a su nuevo perfil
En la pestaña Application (Aplicación), haga clic en [Add or Remove…]
(Agregar o quitar…)
En el cuadro de diálogo Add and Remove Application (Agregar o quitar
aplicación), haga clic en [Add…] (Agregar…)
Aparecerá el cuadro de diálogo Application Settings (Configuraciones de
la aplicación); haga clic en [Browse…] (Examinar)
Examine y busque el archivo de extension “.exe” de Photoshop (por
ejemplo: (C:Archivos de programaAdobeAdobe Photoshop CS5.1)
Haga clic en [Open] (Abrir)
En el cuadro de diálogo Application Settings (Configuraciones de la
aplicación), colóquele un nombre a la aplicación, y haga clic en [OK]
(Aceptar) (por ejemplo: Adobe Photoshop)
Cierre el cuadro de diálogo Add and Remove Application (Agregar o
quitar aplicación)
En la pestaña Application (Aplicación), use la flecha del menú
desplegable y seleccione la aplicación Adobe Photoshop
Haga cualquier otra configuración que le gustaría guardar en el perfil
(por ejemplo formato de archivo, calidad, etc.)
Haga clic en [Apply] (Aplicar) para guardar su nuevo perfil
Cierre el ScanSnap Manager (Administrador de ScanSnap)
Paso 3: Seleccione el nuevo perfil y escanee
Ahora que ha creado su perfil de Photoshop, puede seleccionarlo
rápidamente haciendo un clic izquierdo en el ícono del ScanSnap
Manager (Administrador de ScanSnap) en la bandeja de tareas y
eligiendo el perfil de Photoshop
Cargue papel en el escáner
Presione el botón de escaneo
Después que todas sus páginas han sido escaneadas, Adobe Photoshop
se iniciará y la imagen aparecerá
Ahora que sus documentos están escaneados en Photoshop, puede
editarlos fácilmente.

Más contenido relacionado

La actualidad más candente

Expocicion scanner
Expocicion scannerExpocicion scanner
Expocicion scanner
luisa fernanda

El escáner
El escánerEl escáner
El escáner
Curika

Escáner
EscánerEscáner
Escáner
d1ego_morales

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia
Fredy Valencia Cuero

El escáner
El escánerEl escáner
El escáner
JOSE LÓPEZ

Tipos de scanner
Tipos de scannerTipos de scanner
Tipos de scanner
maria emilia

Clase de cr
Clase de crClase de cr
SCANNER
SCANNERSCANNER
SCANNER
lorenapolo


La actualidad más candente (8)

Expocicion scanner
Expocicion scannerExpocicion scanner
Expocicion scanner

El escáner
El escánerEl escáner
El escáner

Escáner
EscánerEscáner
Escáner

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia

El escáner
El escánerEl escáner
El escáner

Tipos de scanner
Tipos de scannerTipos de scanner
Tipos de scanner

Clase de cr
Clase de crClase de cr
Clase de cr

SCANNER
SCANNERSCANNER
SCANNER


Destacado

Webquest Musik
Webquest MusikWebquest Musik
Webquest Musik
marcella5

Onlinejournalismus - Tag 1
Onlinejournalismus - Tag 1Onlinejournalismus - Tag 1
Onlinejournalismus - Tag 1marcus bösch

Mi universidad soñada.
Mi universidad soñada.Mi universidad soñada.
Mi universidad soñada.
Fher MastroDoménic Ortz

Water problems in poland2
Water problems in poland2Water problems in poland2
Water problems in poland2marcella5

SchüLerscript Imperative Programmierung Mit Der Delphi Konsole
SchüLerscript   Imperative Programmierung Mit Der Delphi KonsoleSchüLerscript   Imperative Programmierung Mit Der Delphi Konsole
SchüLerscript Imperative Programmierung Mit Der Delphi Konsoleguestcf99

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

E2 t1 rebeca
E2 t1 rebecaE2 t1 rebeca
E2 t1 rebeca
reebeecaa016

Brecha
BrechaBrecha
Métodos de Conservación y Enlatados
Métodos de Conservación y EnlatadosMétodos de Conservación y Enlatados
Métodos de Conservación y Enlatados
Arienis

Tema13 metodologìa alexandra
Tema13 metodologìa alexandraTema13 metodologìa alexandra
Tema13 metodologìa alexandra
Ale Acevedo

LA MUSICA-SALSA
LA MUSICA-SALSALA MUSICA-SALSA
LA MUSICA-SALSA
Juan Arbelaez Garcés

Tarea 16 reg_12310146_2
Tarea 16 reg_12310146_2Tarea 16 reg_12310146_2
Tarea 16 reg_12310146_2
isragarciav

DiseñO Asistido Por Ordenador
DiseñO Asistido Por OrdenadorDiseñO Asistido Por Ordenador
DiseñO Asistido Por Ordenador
guestf3d8d7d

slideshare
slideshare slideshare
slideshare
Daniela Escorcia

Was ist Barrierefreiheit? Ein Kurztest
Was ist Barrierefreiheit? Ein KurztestWas ist Barrierefreiheit? Ein Kurztest
Was ist Barrierefreiheit? Ein Kurztest
Sylvia Egger

Dino y monica
Dino y monicaDino y monica
Dino y monica
kora66

Webquest Mode
Webquest ModeWebquest Mode
Webquest Mode
marcella5

Offenlegungsschrift
OffenlegungsschriftOffenlegungsschrift
Offenlegungsschrift
medentic

Go Green White Paper GERMAN
Go Green White Paper GERMANGo Green White Paper GERMAN
Go Green White Paper GERMAN
Namirial GmbH


Destacado (20)

Webquest Musik
Webquest MusikWebquest Musik
Webquest Musik

Onlinejournalismus - Tag 1
Onlinejournalismus - Tag 1Onlinejournalismus - Tag 1
Onlinejournalismus - Tag 1

Mi universidad soñada.
Mi universidad soñada.Mi universidad soñada.
Mi universidad soñada.

Water problems in poland2
Water problems in poland2Water problems in poland2
Water problems in poland2

SchüLerscript Imperative Programmierung Mit Der Delphi Konsole
SchüLerscript   Imperative Programmierung Mit Der Delphi KonsoleSchüLerscript   Imperative Programmierung Mit Der Delphi Konsole
SchüLerscript Imperative Programmierung Mit Der Delphi Konsole

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

E2 t1 rebeca
E2 t1 rebecaE2 t1 rebeca
E2 t1 rebeca

Brecha
BrechaBrecha
Brecha

Métodos de Conservación y Enlatados
Métodos de Conservación y EnlatadosMétodos de Conservación y Enlatados
Métodos de Conservación y Enlatados

Tema13 metodologìa alexandra
Tema13 metodologìa alexandraTema13 metodologìa alexandra
Tema13 metodologìa alexandra

LA MUSICA-SALSA
LA MUSICA-SALSALA MUSICA-SALSA
LA MUSICA-SALSA

Tarea 16 reg_12310146_2
Tarea 16 reg_12310146_2Tarea 16 reg_12310146_2
Tarea 16 reg_12310146_2

DiseñO Asistido Por Ordenador
DiseñO Asistido Por OrdenadorDiseñO Asistido Por Ordenador
DiseñO Asistido Por Ordenador

slideshare
slideshare slideshare
slideshare

Was ist Barrierefreiheit? Ein Kurztest
Was ist Barrierefreiheit? Ein KurztestWas ist Barrierefreiheit? Ein Kurztest
Was ist Barrierefreiheit? Ein Kurztest

Dino y monica
Dino y monicaDino y monica
Dino y monica

Webquest Mode
Webquest ModeWebquest Mode
Webquest Mode

Offenlegungsschrift
OffenlegungsschriftOffenlegungsschrift
Offenlegungsschrift

Go Green White Paper GERMAN
Go Green White Paper GERMANGo Green White Paper GERMAN
Go Green White Paper GERMAN


Similar a Que es un escáner

EscáNer
EscáNerEscáNer
EscáNer
devmayri

Scanner-tROYANO
Scanner-tROYANOScanner-tROYANO
Scanner-tROYANO
Kevin Valencia

ESCANNER
ESCANNERESCANNER
ESCANNER
Kevin Valencia

Escaner de imagen
Escaner de imagenEscaner de imagen
Escaner de imagen
angiebetancur05

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia
Milton Negria

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia
Fredy Valencia Cuero

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia
Milton Negria

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia
Milton Negria

Escaner
EscanerEscaner
El scanner marlon mejia
El scanner marlon mejiaEl scanner marlon mejia
El scanner marlon mejia
Jey Mejia

El EscáNer Y Su Historia
El EscáNer Y Su HistoriaEl EscáNer Y Su Historia
El EscáNer Y Su Historia
pcpiisrael

El Escaner y su Historia
El Escaner y su HistoriaEl Escaner y su Historia
El Escaner y su Historia
pcpiisrael

El escaner
El escanerEl escaner
El escaner
ssuser9147d6

27 1
27 127 1
27 1
27 127 1
EscáNer
EscáNerEscáNer
EscáNer
guesteffd123

Dispo salida
Dispo salidaDispo salida
Dispo salida
Dispo salidaDispo salida
LOS ESCANERS
LOS ESCANERSLOS ESCANERS
LOS ESCANERS
nenitaortiz


Similar a Que es un escáner (19)

EscáNer
EscáNerEscáNer
EscáNer

Scanner-tROYANO
Scanner-tROYANOScanner-tROYANO
Scanner-tROYANO

ESCANNER
ESCANNERESCANNER
ESCANNER

Escaner de imagen
Escaner de imagenEscaner de imagen
Escaner de imagen

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia

Tipos de escáneres copia
Tipos de escáneres   copiaTipos de escáneres   copia
Tipos de escáneres copia

Escaner
EscanerEscaner
Escaner

El scanner marlon mejia
El scanner marlon mejiaEl scanner marlon mejia
El scanner marlon mejia

El EscáNer Y Su Historia
El EscáNer Y Su HistoriaEl EscáNer Y Su Historia
El EscáNer Y Su Historia

El Escaner y su Historia
El Escaner y su HistoriaEl Escaner y su Historia
El Escaner y su Historia

El escaner
El escanerEl escaner
El escaner

27 1
27 127 1
27 1

27 1
27 127 1
27 1

EscáNer
EscáNerEscáNer
EscáNer

Dispo salida
Dispo salidaDispo salida
Dispo salida

Dispo salida
Dispo salidaDispo salida
Dispo salida

LOS ESCANERS
LOS ESCANERSLOS ESCANERS
LOS ESCANERS


Más de Yiined Triiana

Volante 2
Volante 2Volante 2
Volante 2
Yiined Triiana

Manual imagen corporativa
Manual imagen corporativaManual imagen corporativa
Manual imagen corporativa
Yiined Triiana

Binder1
Binder1Binder1
Imposición
ImposiciónImposición
Imposición
Yiined Triiana

Acerca de las páginas maestras
Acerca de las páginas maestrasAcerca de las páginas maestras
Acerca de las páginas maestras
Yiined Triiana

Presentación1
Presentación1Presentación1
Presentación1
Yiined Triiana

Prueba de color acorde a normativa iso 12647
Prueba de color acorde a normativa iso 12647Prueba de color acorde a normativa iso 12647
Prueba de color acorde a normativa iso 12647
Yiined Triiana

Pruebas de color
Pruebas de colorPruebas de color
Pruebas de color
Yiined Triiana

Consejos y trucos para diseñar un catalogo o revista
Consejos y trucos para diseñar un catalogo o revistaConsejos y trucos para diseñar un catalogo o revista
Consejos y trucos para diseñar un catalogo o revista
Yiined Triiana

Bloqueros sandra
Bloqueros sandraBloqueros sandra
Bloqueros sandra
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner
Yiined Triiana

Planos fotograficos fotos mias
Planos fotograficos fotos miasPlanos fotograficos fotos mias
Planos fotograficos fotos mias
Yiined Triiana

Planos fotográficos
Planos fotográficosPlanos fotográficos
Planos fotográficos
Yiined Triiana

Que es fotografia
Que es fotografiaQue es fotografia
Que es fotografia
Yiined Triiana

Archivo
ArchivoArchivo

Más de Yiined Triiana (20)

Volante 2
Volante 2Volante 2
Volante 2

Manual imagen corporativa
Manual imagen corporativaManual imagen corporativa
Manual imagen corporativa

Binder1
Binder1Binder1
Binder1

Imposición
ImposiciónImposición
Imposición

Acerca de las páginas maestras
Acerca de las páginas maestrasAcerca de las páginas maestras
Acerca de las páginas maestras

Presentación1
Presentación1Presentación1
Presentación1

Prueba de color acorde a normativa iso 12647
Prueba de color acorde a normativa iso 12647Prueba de color acorde a normativa iso 12647
Prueba de color acorde a normativa iso 12647

Pruebas de color
Pruebas de colorPruebas de color
Pruebas de color

Consejos y trucos para diseñar un catalogo o revista
Consejos y trucos para diseñar un catalogo o revistaConsejos y trucos para diseñar un catalogo o revista
Consejos y trucos para diseñar un catalogo o revista

Bloqueros sandra
Bloqueros sandraBloqueros sandra
Bloqueros sandra

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Que es un escáner
Que es un escánerQue es un escáner
Que es un escáner

Planos fotograficos fotos mias
Planos fotograficos fotos miasPlanos fotograficos fotos mias
Planos fotograficos fotos mias

Planos fotográficos
Planos fotográficosPlanos fotográficos
Planos fotográficos

Que es fotografia
Que es fotografiaQue es fotografia
Que es fotografia

Archivo
ArchivoArchivo
Archivo


Que es un escáner

  • 1. QUE ES UN ESCÁNER (Scanner). Periférico que permite transferir una imagen desde un papel o superficie y transformarlos engráficos digital (proceso también llamado digitalización). Existen actualmente escáneres que capturan objetos en tres dimensiones. Suelen utilizar un haz de luz o láser para realizar el proceso. Los escáneres no distinguen el texto de los gráficos, por lo tanto, debe existir un procesamiento de la imagen escaneada para generar texto editable. Este proceso es llamado OCR, y existen múltiples aplicaciones para tal fin. La mayoría de los escáneres emplean matrices CCD para capturar las imágenes del exterior. Los CCD consisten en líneas de pequeños receptores de luz, que son los que captan la intensidad y frecuencia de los colores en la imagen que se escanea. La calidad del CCD es uno de los factores más importantes en la calidad de la imagen escaneada. La resolución de los escáneres se mide en DPI. Actualmente los escáneres vienen junto con las impresoras, estos dispositivos son llamados impresoras multifunción. Tipos de Escáner Los escaners funcionan utilizando el principio básico de la transferencia de la luz, ya sea por transmisión o por reflexión. El sujeto se coloca en la superficie de cristal del escáner y con la superficie a explorar enfrentada al bloque lector. El cabezal lector compuesto por el CCD, el sistema de iluminación y un conjunto de lentes, se desplaza "barriendo" la imagen. La luz reflejada o transmitida es convertida en energia eléctrica por los sensores , la cual es proporcional a la intensidad de la luz. La velocidad del movimiento del cabezal lector nos dará una mayor o menor resolución. Cuanto menor sea la velocidad del lector, más información conseguirá de la imagen leida. El sistema de iluminación definirá también el modo de trabajo del equipo. Normalmente se trata de un sistema de luz blanca, pero en algunos casos se trabaja con tres tubos de luz roja, verde y azul. El bloque lector está compuesto por una superficie de CCD o Coupled Charge Devices. Un dispositivo CCD contiene miles de elementos fotosensibles y éste número es el que decidirá en gran medida la calidad de la lectura resultante. Un cálculo de la resolución que un escáner puede ofrecer sería el siguiente: Anchura máxima de exploración: 22 cm (8.5 pulgadas)
  • 2. Nº de elementos fotosensibles: 2540 por CCD Resolución máxima: 2540/8.5=300 pixel por pulgada El CCD puede ser lineal o matricial, El primero se utiliza en los escáners planos y de mano, y los segundos en escáners de transparencias, cámaras digitales y cámaras de video. Escáners planos Los escáners más utilizados son los "Planos" o de sobremesa. Se suelen utilizar para escanear imágenes o textos planos aunque sirven también para objetos tridimensionales. Escáners domésticos generalmente tienen un área de lectura de dimensiones 22 por 28 cm. y una resolución real de escaneado entre 300 y 400 ppp. aunque mediante interpolación lleguen a resoluciones de hasta 1600 ppp. Suelen utilizar una profundidad de 8 bits por canal de color. Utilizan una conexión con el ordenador a través de un puerto serie. Escáners Semi-profesionales Son prácticamente iguales a los anteriores, excepto en que su resolución real u óptica llega a 1200 ppp., consiguiéndose finalmente una resolución interpolada de hasta 2.600 ppp. Su profundidad de color sube hasta 10 bits. La conexión al PC suele ser a través de bus SCSI. Escáners Profesionales. Son los escáners planos que compiten con los de tambor. Se distinguen de los Semi-profesionales en que tienen sistemas de eliminación de ruido electrónico, alto rango dinámico y mayores niveles de resolución.
  • 3. Hewlett Packard Scanjet 4C Escáners de transparencias Aunque los escáneres planos tienen la opción de utilizar adaptadores de transparencias, existen aparatos especiales para este tipo de trabajos. Estos escáners permiten escanear varios formatos de película transparente, sea negativa, positiva, color o blanco y negro. Su tamaño de escaneado va desde el 35 mm. hasta placas de 9x12 cm. Los hay especiales para 35 mm. y Escáners multiformato que abarcan todas las medidas Escaneado en un escáner de transparencias Escáner de transparencias Nikon LS-20 Escaneado en un escáner plano Digitalizadores de Video Actualmente las imágenes de video son utilizadas para componer documentos en aplicaciones informáticas. Por esa razón se crearon las tarjetas capturadoras de video o digitalizadoras. Desde el punto de vista de la captación, una cámara de video es como un escáner, ya que utiliza los CCD para captar la imagen. Por otra parte , estas tarjetas pueden transformar una imagen electrónica analógica procedente de cualquier fuente de imágenes, tales como un videocassette, laserdisk, etc. mediante programas informáticos, hasta conseguir una imagen estática. La resolución de una imagen digitalizada dista mucho de ser comparable al resultado de un buen escáner. Ofrece una resolución de 640 x 480 pixels en total con un rango dinámico menor a 2.5. Fotografía desde imagen de video Escáners de mano
  • 4. Son muy utilizados por su manejabilidad y su bajo precio. Suelen conectarse al puerto de impresora del ordenador y otros modelos llevan su propia tarjeta para puerto ISA. Tienen poca resolución y hay que tener buen pulso para que la lectura sea correcta. Los mejores en este tipo dan una resolución máxima de 400 ppp. un área de escaneado de 9x12 cm. y una profundidad total de 24 bits. (8 por canal). Con este área de escaneado es posible realizar lecturas mayores, ya que el software que llevan estos modelos permite unir varias lecturas. Escáner de mano "Suvil" Escáners de Tambor Estos escáners no utilizan el sistema de captación por CCDs sino que utilizan un sistema de tubos fotomultiplicadores (PMT) en el bloque lector Profesionalmente se utilizan este tipo de máquinas para conseguir la mayor resolución. Esta puede llegar hasta 4.000 ppp en modo óptico. Puede reconocer originales opacos o transparentes y utiliza un cilindro de cristal donde se coloca el original. Un sistema de transmisión fotomecánico recorre la imagen punto por punto, obteniendo así una gran resolución y gama dinámica entre bajas y altas luces. Produce una imagen en colores primarios , pero ésta puede ser convertida en CMYK mientras el lector recorre la imagen. Escáner de tambor Camaras Digitales La cámara digital se puede considerar también como un escáner, desde el punto de vista de la utilización de CCD captadores de intensidad lumínica. La resolución de este tipo de dispositivos está muy ligada a la dedicación que se va a hacer del mismo y al precio del mismo: hay cámaras con resoluciones de 680 x 480 pixels (tamaño máximo) y 8 bits por canal, que son ideales para aplicaciones documentales. Las cámaras para reportajes profesionales en el aspecto fotográfico alcanzan una resolución de cuadrode 1024x1600, llegando a 2000 x 2000 y 12 bits por canal cuando
  • 5. su aplicación es en estudio, como respaldo de cámaras fotográficas clásicas. INSTRUCCIONES PARA ESCANEAR UN DOCUMENTO 1º Colocar el documento en el escáner con el texto boca abajo, bien sobre el cristal del equipo escáner si se va a utilizar la alimentación manual o bien en el alimentador automático (el equipo instalado permite la alimentación automática de un máximo de 10 páginas) y con la cabecera del documento hacia el lado izquierdo. 2º Desde el ordenador:Pinchar dos veces en el icono de la aplicación PaperPort. Se aconseja poner en el “escritorio” del ordenador el icono para acceso directo a la aplicación PaperPort que permite la utilización del escáner, en caso de no ser así habrá que repetir cada vez la siguiente secuencia de pasos: 1- Pulsar el botón de INICIO que figura en la parte inferior izquierda de la pantalla del ordenador. 2- Elegir la opción Programas. 3- Elegir en el cuadro que aparece la opción ScanSoft PaperPort. 4- Elegir en el cuadro que aparece la opción PaperPort. Con ello entramos en la aplicación PaperPort al igual que si hubiéramos pinchado dos veces en el icono del escritorio. 3º Para escanear: 1- Seleccionar el icono DIGITALIZAR del menú principal que aparece en la cabecera de la pantalla que ofrece la aplicación abierta. 2- Seleccionar Documento en la opción “¿Digitalizar qué?” 3- Pulsar el botón DIGITALIZAR. 4- En el nuevo cuadro de diálogo que aparece denominado “Configuración del Escáner”, elegimos las siguientes características del documento digitalizado que se va a obtener: A) Elegir la opción Texto de entre las tres que aparecen relativas al documento (texto, Web, fotografía).
  • 6. B) Elegir la opción del desplegable que aparece en Tipo de escaneo: blanco y negro o color (256 colores), según el documento a escanear. C) Pulsar el botón PREESCANEAR si queremos tener una visión preliminar del documento, lo cual es aconsejable, pero se debe advertir de que si el documento se coloca en el alimentador automático del escáner, una vez realizado el preescaneo deberemos recolocar el documento en el alimentador automático. Para documentos de más de 1 página o con texto a doble cara se recomienda utilizar el alimentador automático para mayor rapidez de escaneo, siempre que no se exceda del máximo de 10 páginas cada vez. D) Pulsar el botón INICIAR para realizar el escaneo del documento. Si se utiliza la bandeja de alimentación automática del escáner, se escaneará todo el documento automáticamente (si fuera a doble cara habría que recolocar el documento en el alimentador automático por la otra cara y repetir el paso „C)‟ y „D)‟). E) Pulsar el aspa (X) que aparece en el extremo superior derecho de este cuadro de diálogo en el que estamos trabajando, para cerrarlo. Aparecerá un nuevo cuadro de diálogo con los botones “Digitalizar más páginas”, “Digitalizar otra carilla” o “Listo”. Se seleccionará la que corresponda. F) Seleccionar Listo para terminar. G) El documento escaneado, generado en formato PDF, aparecerá en la pantalla principal de la aplicación PaperPort que se está utilizando y desde allí se podrá realizar la operación que se quiera con el documento obtenido (guardarlo, enviarlo por correo electrónico, convertir a otro formato, etc.). ¡COMO ESCANEAR DIRECTAMENTE EN PHOTOSHOP EN UN INSTANTE! ScanSnap viene con varias aplicaciones para ayudar a las personas a ser productivas con sus tarjetas de presentación y documentos escaneados, pero ¿sabía que ScanSnap también puede escanear documentos directamente en otras aplicaciones de software? Si la aplicación puede abrir y ver un archivo PDF o JPEG, ScanSnap puede ser fácilmente configurado para escanear directamente en ella. Este es un ejemplo de cómo crear un nuevo perfil de ScanSnap con su configuración personal que escaneará directamente en Photoshop en una PC, y lo mejor es que
  • 7. cambiar de un perfil a otro solo toma un segundo. Siga los siguientes pasos… Paso 1: Cree un nuevo perfil en el ScanSnap Manager (Administrador de ScanSnap) Haga doble clic en el ícono de ScanSnap en la bandeja de tareas Deseleccione el Quick Menu (Menú rápido). (El Quick Menu (Menú rápido) no tendrá una marca de verificación al lado cuando esté desactivado). En el menú desplegable del Profile (Perfil) seleccione [Add Profile...] (Agregar perfil…) Ingrese un nombre para su nuevo perfil (por ejemplo: Adobe PhotoShop) Haga clic en [OK] (Aceptar) Paso 2: Agregue un nuevo programa a su nuevo perfil En la pestaña Application (Aplicación), haga clic en [Add or Remove…] (Agregar o quitar…)
  • 8. En el cuadro de diálogo Add and Remove Application (Agregar o quitar aplicación), haga clic en [Add…] (Agregar…) Aparecerá el cuadro de diálogo Application Settings (Configuraciones de la aplicación); haga clic en [Browse…] (Examinar) Examine y busque el archivo de extension “.exe” de Photoshop (por ejemplo: (C:Archivos de programaAdobeAdobe Photoshop CS5.1) Haga clic en [Open] (Abrir) En el cuadro de diálogo Application Settings (Configuraciones de la aplicación), colóquele un nombre a la aplicación, y haga clic en [OK] (Aceptar) (por ejemplo: Adobe Photoshop) Cierre el cuadro de diálogo Add and Remove Application (Agregar o quitar aplicación) En la pestaña Application (Aplicación), use la flecha del menú desplegable y seleccione la aplicación Adobe Photoshop
  • 9. Haga cualquier otra configuración que le gustaría guardar en el perfil (por ejemplo formato de archivo, calidad, etc.) Haga clic en [Apply] (Aplicar) para guardar su nuevo perfil Cierre el ScanSnap Manager (Administrador de ScanSnap) Paso 3: Seleccione el nuevo perfil y escanee Ahora que ha creado su perfil de Photoshop, puede seleccionarlo rápidamente haciendo un clic izquierdo en el ícono del ScanSnap Manager (Administrador de ScanSnap) en la bandeja de tareas y eligiendo el perfil de Photoshop Cargue papel en el escáner Presione el botón de escaneo Después que todas sus páginas han sido escaneadas, Adobe Photoshop se iniciará y la imagen aparecerá
  • 10. Ahora que sus documentos están escaneados en Photoshop, puede editarlos fácilmente.
