Incendios

CURSO BÁSICO
DE EXTINCIÓN DE INCENDIOS
Dirección académica: J.A. Vílchez
Dirección técnica: Jesús Quintela
Realización: Jordi Cuevas Aguareles
INICIOSALIR

Guía de aprendizaje
 Naturaleza del fuego
 Agentes extintores
 Extintores
 Bocas de incendio equipadas
 Columnas hidrantes al exterior
Selecciona uno de nuestros libros

Naturaleza del fuego
 Definición de un incendio
 Mecanismos de extinción
 Clasificación de los fuegos

Agentes extintores
 Agua
 Espumas
 Polvos
 Anhídrido carbónico ( CO2 )
 Hidrocarburos halogenados ( halones )

Extintores
 Definiciones
 Clasificación de extintores
 Normativa vigente
 Consejos de utilización

Bocas de incendio equipadas
 Definición
 Tipos de Bocas de Incendio Equipadas
 Elementos que las componen
 Generadores de espuma

Columnas hidrantes al exterior
 Definición
 Tipos de hidrantes

TRIÁNGULO DEL FUEGO
Definición de incendio
• Se considera incendio a todo tipo de fuego sin control.
• Es la combustión y abrasamiento con llama, capaz de
propagarse, de un objeto u objetos que no estaban
destinados a ser quemados en el lugar y momento en que
se produce.
Triángulo del Fuego
Combustible
Comburente
Energía de activación

Definición de incendio
• Se considera incendio a todo tipo de fuego sin control.
• Es la combustión y abrasamiento con llama, capaz de
propagarse, de un objeto u objetos que no estaban
destinados a ser quemados en el lugar y momento en que
se produce.
Combustible
Comburente
Reacción química entre una sustancia oxidante, llamada comburente,
y otra reductora, denominada combustible,
acompañada de desprendimiento de calor y eventualmente de luz y llama.
TRIÁNGULO DEL FUEGO

Combustible
Comburente
Haz click aquí
con el ratón
TETRAEDRO DEL FUEGO

Combustible
Comburente
Haz click aquí
con el ratón
IMPORTANTE : Para que pueda darse el fenómeno de la combustión,
es preciso que coexistan los tres elementos de este triángulo
( combustible, comburente y energía de activación )
TETRAEDRO DEL FUEGO

Combustible
Comburente
Haz click aquí
con el ratón
Sustancia capaz de arder con facilidad.
Ejemplo : carbón, petróleo, diversos tipos de gas y derivados de estos
productos, como la gasolina...
TETRAEDRO DEL FUEGO

Combustible
Comburente
Haz click aquí
con el ratón
Que hace entrar en combustión o la activa.
Permite la reacción ( normalmente el oxígeno del aire ).
TETRAEDRO DEL FUEGO

Combustible
Comburente
Haz click aquí
con el ratón
Necesaria para iniciar la reacción.
TETRAEDRO DEL FUEGO

Tetraedro del Fuego
Combustible
Comburente
Reacción en cadena
¿ Tetraedro del fuego ?

Tetraedro del Fuego
Combustible
Comburente
Reacción en cadena
La combustión es una reacción exotérmica, y parte del calor generado permite
que se desarrolle la reacción en el momento siguiente con nueva generación de
calor, y así sucesivamente, es decir, se produce una reacción en cadena que se
agrega a los tres factores del triángulo del fuego. A ellos junto con este cuarto se
les denomina el Tetraedro del Fuego.

Tetraedro del Fuego
Combustible
Comburente
Reacción en cadena
La combustión de la mezcla de combustible y comburente se
mantiene al actuar parte del calor generado como energía de
activación para el instante siguiente.

Conceptos básicos
• Combustibles : Cualquier sustancia capaz de reaccionar de forma
rápida con el oxígeno. Ello sólo ocurre en la fase de gas o vapor.
• Comburente : Cualquier mezcla de gases que contenga suficiente
oxígeno para que se produzca la reacción rápida ( generalmente el
aire que contiene un 21 % de oxígeno ).
• Energía de activación : Calor suficiente para elevar una zona de
la masa de combustible por encima de su temperatura de
autoinflamación.
• Reacción en cadena : La combustión de la mezcla de combustible
y comburente se mantiene al actuar parte del calor generado como
energía de activación para el instante siguiente.
NATURALEZA DEL FUEGO

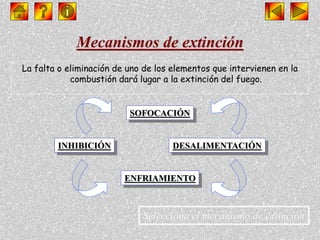

Mecanismos de extinción
La falta o eliminación de uno de los elementos que intervienen en la
combustión dará lugar a la extinción del fuego.
ENFRIAMIENTO
SOFOCACIÓN
DESALIMENTACIÓNINHIBICIÓN
Selecciona el mecanismo de extinción

Sofocación :
Eliminar el comburente ( oxígeno ) de la combustión.
Esto se obtiene impidiendo que los vapores combustibles se
pongan en contacto con el oxígeno del aire.
comburente
combustible
calor

Rotura de reacción en cadena o inhibición :
Consiste en interponer elementos catalizadores que
impidan la transmisión del calor de unas partículas a otras
del combustible.

Desalimentación :
Eliminación del elemento combustible.
comburentecombustible
calor

Enfriamiento :
Consiste en eliminar el calor para reducir la temperatura del
combustible, a un punto en el que no deje escapar suficientes vapores
para obtener una mezcla de combustión en la zona de fuego.
comburentecombustible
calor

Conceptos básicos
• IMPORTANTE : Para que se produzca una combustión éste debe
estar en forma gaseosa o generar vapores en cantidad suficiente.
Para que estos vapores puedan inflamarse su concentración debe
encontrarse entre dos límites de concentración :
– Límite inferior de inflamabilidad.
– Límite superior de inflamabilidad. Rango de inflamabilidad
• Temperaturas características de los combustibles :
Temperatura de vaporización Temperatura de inflamación
Temperatura de autoinflamaciónTemperatura de ignición

Conceptos básicos
Por debajo del límite inferior de inflamabilidad, la cantidad de vapor
es insuficiente para que se produzca una inflamación.
Por encima del límite superior de inflamabilidad, la excesiva
saturación de vapor impide dicha inflamación.

Conceptos básicos
Es la temperatura a la que hay que calentar un combustible para que
comience a destilar vapores, aunque éstos son todavía incapaces de
arder aún acercándoles un punto de ignición.

Conceptos básicos
Es la temperatura a la que el combustible empieza a emitir vapores
capaces de inflamarse en contacto con una llama pero incapaces, por
escasos, de mantenerse ardiendo.

Conceptos básicos
Es la mínima temperatura a la que un combustible emite una cantidad
suficiente de vapores capaces de inflamarse en contacto con una llama
y mantenerse ardiendo hasta que se consuma el combustible.

Conceptos básicos
Es la temperatura a la que el combustible emite vapores que se
inflaman espontáneamente sin el contacto de ninguna llama.

Clasificación de los fuegos
Selecciona la carpeta que desees inspeccionar
Dependiendo de :
 El estado físico de los combustibles.
 Las energías de activación.
 La velocidad a la que se produce la combustión.
 La propagación de los incendios.

Selecciona el tipo de fuego
Dependiendo de :
 El estado físico de los combustibles.
Fuegos de tipo :
A B EC D
*

Dependiendo de :
Fuegos de tipo :
A B EC D
Son aquellos en que los gases que arden son aportados por combustibles
sólidos tales como madera, papel, tejidos, etc.
*

Dependiendo de :
Fuegos de tipo :
A B EC D
Cuando los vapores que arden son aportados por combustibles líquidos
como la gasolina o el alcohol, o sólidos licuables a baja temperatura taes
como parafinas, ceras, etc.
*

A B EC D
Son los producidos directamente por sustancias gaseosas tales como
propano, butano, metano, etc.
*
Dependiendo de :
Fuegos de tipo :

Dependiendo de :
Fuegos de tipo :
A B EC D
Los generados en metales combustibles tales como magnesio, sodio,
aluminio en polvo, etc.
*

Dependiendo de :
Fuegos de tipo :
A B EC D
Cualquiera de los tipos de fuego citados puede producirse en presencia de
corriente eléctrica. Cuando ello ocurría se denominaban Fuegos de tipo E,
calificación actualmente eliminada en la mayoría de normativas.
*

Dependiendo de :
 Las energías de activación.
Pueden tener su origen en fenómenos diferentes :
Térmicos Eléctricos QuímicosMecánicos
Selecciona el origen

Dependiendo de :
Utensilios de ignición tales como encendedores, cerillas, etc.
Instalaciones que generan calor como hornos y calderas.
Actividades como la soldadura.
Motores.

Dependiendo de :
Descargas atmosféricas.
Sobrecargas en instalaciones.
Electricidad estática.
Arco voltaico.

Dependiendo de :
Calor o chispas producidos por fricción.

Dependiendo de :
Reacciones exotérmicas.
Sustancias autooxidantes.

Selecciona la velocidad
Dependiendo de :
 La velocidad a la que se produce la combustión.
Podemos distinguir entre :
Deflagración Detonación Explosión

Dependiendo de :
Combustión cuya velocidad es inferior a la velocidad del sonido,
por lo que el frente de llamas va por detrás de la onda sonora.

Dependiendo de :
Combustión de velocidad superior a la velocidad del sonido, por
lo que el frente de llamas va por delante de la onda sonora.

Dependiendo de :
Combustión de velocidad extremadamente rápida, por lo que
se puede considerar prácticamente instantánea.

Selecciona el mecanismo
Dependiendo de :

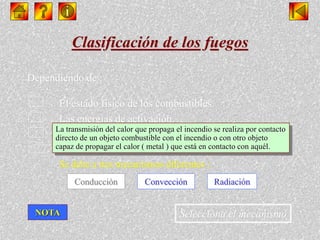

 La propagación de los incendios.
Se debe a tres mecanismos diferentes :
Conducción Convección Radiación
NOTA

Dependiendo de :
La transmisión del calor que propaga el incendio se realiza por contacto
directo de un objeto combustible con el incendio o con otro objeto
capaz de propagar el calor ( metal ) que está en contacto con aquél.
NOTA

Dependiendo de :
Proceso de transmisión del incendio por los gases calientes resultantes de la
combustión y el aire calentado por el incendio que se esparcen, y al ponerse
en contacto con materiales combustibles los calientan, se generan vapores y
se alcanza la temperatura de autoinflamación de los mismos.
NOTA

Dependiendo de :
Transmisión del calor en todas direcciones por ondas calóricas. El calor que
recibimos del Sol es el ejemplo más significativo de radiación térmica.
NOTA

Dependiendo de :
NOTA
Durante los incendios la forma de propagación más importante suele
ser la convección, dado que por el efecto chimenea los gases y aire
calientes tienden a desplazarse a las partes altas y pisos superiores,
subiendo por patios de luces, huecos de escaleras, fachadas, conductos
de aire acondicionado,etc.

AGUA :
El agua es el elemento primordial y principal en la lucha
contra el fuego
por tener un gran poder de extinción
a la vez que un coste reducido.
Su eficacia de extinción es muy amplia, siendo
el agente extintor por excelencia.
CARACTERÍSTICAS EXTINCIÓN APLICACIÓN PELIGROS

Características y propiedades :
El agua, a temperatura normal, es un líquido químicamente
estable, incoloro, inodoro e insípido.

Mecanismos de extinción :
Los mecanismos de extinción que intervienen en el empleo del agua
como agente extintor son fundamentalmente tres, el efecto de
enfriamiento, el de sofocación y el de impacto.
enfriamiento sofocación impacto

El efecto de enfriamiento es el considerado más importante en los procesos de
extinción. El mecanismo se fundamenta en el alto calor específico del agua : cada
gramo requiere una caloría para aumentar un grado centígrado su temperatura. Ello
ocurre hasta que se alcanzan los 100 ºC permaneciendo el agua en estado líquido. En
este punto, si seguimos suministrando calor, se produce el cambio de estado líquido a
gaseoso, para lo cual debemos aportar 540 calorías/gramo. A este calor adicional se
le denomina calor de vaporización. Este mecanismo se produce automáticamente
durante la extinción puesto que las partículas de agua absorben el calor del incendio
al evaporarse, enfriando el ambiente que lo rodea. Ello se consigue especialmente si
la pulverizamos y se ha comprobado que el tamaño ideal de gota para conseguir este
efecto es de 0,7 m.m de diámetro.

El efecto de sofocación se produce simultáneamente a la evaporación, al crearse una
atmósfera inerte rodeando al fuego e impidiendo el aporte constante de oxígeno al
proceso de combustión.
La atmósfera inerte está constituida por el vapor de agua, suministrado por el
contacto del agua de extinción en el calor que rodea al fuego. El volumen de
atmósfera inerte se caracteriza por la gran expansión del agua al pasar de líquido a
gas ( el volumen se incrementa 1.700 veces ).

El efecto de impacto se caracteriza por una separación física entre el elemento
combustible y las llamas de combustión, debida al impacto que produce el volumen
de agua proyectado sobre el fuego, en los primeros momentos fundamentalmente.

Métodos de aplicación :
Se clasifican según la forma de lanzar el agua sobre el incendio :
A CHORRO PULVERIZADA CON ADITIVOS
ESCOGE UNAAPLICACIÓN

Se consigue haciendo pasar agua a presión a través de boquillas con un orificio
central de descarga, de esta forma se puede arrojar el agua sobre el incendio des de
una distancia considerable.
Si se aplica desde muy cerca sobre el incendio se corre el riesgo de que el impacto

del chorro disperse los combustibles sólidos que están ardiendo, provocando un
efecto contrario al pretendido. El agua a chorro es muy apropiada para poder
lanzarla a distancias importantes cuando por alguna razón no podemos acercarnos
suficientemente al incendio.

Se consigue haciendo pasar agua a presión a través de boquillas difusoras, que la
subdividen en pequeñas gotas.
De esta forma se consigue mejor rendimiento, economizando ésta aunque los
alcances son menores que en la aplicación a chorro.

El agua pulverizada es muy apropiada para apagar fuegos de tipo A y actúa
aceptablemente sobre fuegos de tipo B, siempre que éstos no sean líquidos solubles
en agua ( p. ej. el alcohol ).
No actúa sobre fuegos de tipo C y D.

Escoge uno de los aditivos
HUMECTANTES EMULSIONANTES ESPESANTES OPACOS

La tensión superficial relativamente alta del agua retarda su penetración en los
materiales incendiados e impide su difusión a través de los materiales
empaquetados, compactados o superpuestos. Los agentes humectantes intervienen
directamente variando la tensión superficial del agua, con lo cual se facilita la
penetración.

Tienen la finalidad, mezclados convenientemente con el agua, de dar lugar al
líquido espumante, que combinado con el aire o cualquier otro gas (N2, CO2)
produce la espuma.
Los agentes emulsionantes se caracterizan por aumentar la tensión superficial,

Esta tensión es la que permite, una vez formadas las burbujas, igualar las
presiones interiores del gas insuflante con la presión del aire de la atmósfera
del fuego.

La finalidad de los agentes que aumentan la viscosidad es la de aumentar la
adherencia del agua sobre el combustible de forma que se disminuye la
velocidad de escurrimiento.
Con el aumento de viscosidad se aumenta el tiempo de permanencia del agua
sobre el combustible pero, además, aumenta el espesor de la película de agua

de forma que aumentan y se aprovechan mejor las cualidades refrigerantes.
Lógicamente la penetración del agua se dificulta siendo la extinción más
superficial. Los productos comúnmente empleados son derivados del alginate
y de la bentonita. Este aditivo se emplea normalmente en la extinción de
incendios forestales.

La radiación infrarroja es la portadora de energía calorífica y de la facilidad de su
propagación depende en parte el avance del incendio.
Disminuyendo la transparencia del agua se evita la transmisión de esta energía y se
dificulta la propagación de las llamas.

Peligros y contraindicaciones :
Pese a la generalizada utilización del agua en la extinción de
incendios por su probada eficacia en los fuegos de sólidos,
su uso plantea determinados peligros e inconvenientes
que deben ser conocidos.

El agua no debe ser utilizada sobre instalaciones eléctricas,
debido a su carácter conductor.
El impacto del chorro de agua puede provocar la dispersión del
combustible, extendiendo el incendio.
Esta circunstancia se soslaya con el empleo de agua pulverizada.
Jamás se utilizará agua contra metales combustibles tales como :
Aluminio, magnesio, cinc, sodio, etc., que estén ardiendo.
Si se utilizase se produciría una explosión, debido a la
descomposición del agua como consecuencia de las elevadas
temperaturas de los fuegos metálicos.

Su elevado poder de corrosión incrementa los daños que produce
ya de por sí el propio incendio.
Deben protegerse de forma adecuada las instalaciones contra
las heladas, o emplear anticongelantes en zonas de clima frío,
con objeto de evitar la inutilización de las mismas por
congelación de agua.

ESPUMAS :
Las espumas son agentes extintores que tienen por base el agua
con un aditivo emulsionante. Consisten en una masa de burbujas
de aire o gas con base acuosa que, por su baja densidad,
flotan sobre los líquidos combustibles formando una manta
de un cierto espesor.
La espuma se puede aplicar sobre grandes extensiones y
no es tóxica.
CLASIFICACIÓN MECANISMOS DE EXTINCIÓN PELIGROS

Clasificación :
Las espumas se clasifican en función de su técnica o forma
de generación, el grado de expansión y finalmente su
composición química.
Escoge una de las clasificaciones
POR SU GENERACIÓN TIPO DE EXPANSIÓN POR SU COMPOSICIÓN

Espuma química : es aquella que está compuesta por un agente
espumante acompañado por una sal alcalina que juntamente con
una solución ácida da lugar a una reacción química con
desprendimiento de anhídrido carbónico, que es el gas formador
de las burbujas de espuma.
Espuma física : se genera mezclando en la proporción adecuada
agua con un espumógeno, lo que forma el espumante.
Seguidamente se le añade aire por efecto de turbulencia generada
con la misma presión del espumante o mediante un ventilador
formando así las burbujas que componen la espuma.

Generalidades :
La expansión de una espuma viene definidad por el coeficiente de
expansión, es decir, la relación entre el volumen final de la espuma
y el volumen original de espumante.
Según el valor del coeficiente de expansión tendremos diversos
tipos de espuma física :
espumantedevolumen
generadaespumavolumenc.e.
Baja expansión Media expansión Alta expansión

Generalidades :
espumantedevolumen
La espuma de baja expansión ( c.e. inferior o igual a 25 ) es una espuma muy sólida
y consistente, con gran contenido de agua, que puede lanzarse en forma de chorro a
gran distancia. Muy adecuada para fuegos del tipo B y actúa aceptablemente sobre
fuegos de tipo A.

Generalidades :
espumantedevolumen
La espuma de media expansión ( c.e. acotado entre 25 y 250 ) es más ligera que la
anterior, por lo que su alcance es más reducido. Se utiliza para sellar grandes
superficies. Muy adecuada para fuegos de tipo B.

Generalidades :
espumantedevolumen
La espuma de alta expansión ( c.e. superior a 250 ) es extremadamente ligera, por lo
que no se utiliza en exteriores, su aplicación más adecuada es para la inundación
rápida de recintos cerrados con el fin de eliminar las llamas.

Clasificación por su composición :
Espumógenos proteínicos
Espumógenos fluoroproteínicos
Espumas especiales antialcohol
Espumógenos sintéticos

Proteínicos : son
concentrados de polímeros
proteínicos hidrolizados con
aditivos especiales. Dan
lugar a espumas densas
viscosas, muy estables al
calor, pero que una vez
mezcladas con el agua son
biodegradables.

Fluoroproteínicos : son
concentrados proteínicos
que disponen además de
agentes fluorados que
confieren unas cualidades
especiales de no adherencia
al combustible, así como un
mejor sellado frente a los
vapores. Se emplean
inyectados por debajo de la
superficie del combustible.

Sintéticos : son los más
usados en la actualidad.
Dentro de este grupo se
encuentran los AFFF, es
decir, espumógenos
formadores de película
acuosa, que generalmente
no precisan de la adición de
aire, y que se caracterizan
por el buen sellado de las
superfícies del combustible.

Antialcohol : son aquellas
que permiten la extinción de
líquidos combustibles
polares como el alcohol,
que es un líquido
hidrosoluble ( impiden la
formación de la espuma
formada con espumógenos
normales al disolver el agua
del líquido espumante ).

El empleo general de las espumas es para la extinción de líquidos
combustibles aunque no se descarta su empleo en extinción de
fuegos de sólidos con brasas.
De forma general podemos decir que la extinción con espumas es
por sofocación al producirse una separación real entre el
combustible y el oxígeno del aire necesario para el mantenimiento
de la combustión.
Además, por estar presente el agua, también se origina en estos
casos enfriamiento.

En general los peligros de utilización de espumas son análogos a los
del empleo del agua en lo que hace referencia a la presencia de
electricidad o en fuegos de metales de alto poder reactivo ( Na y K ).
Algunos polvos extintores y agentes humectantes pueden ser
incompatibles con la espuma, y si se utilizan simultáneamente,
puede producirse la descomposición de ésta.
Por esta razón cuando deba emplearse polvo extintor juntamente
con la espuma, como en el caso de fuegos de derrames de líquidos
en movimiento, dicho polvo debe ser compatible.
En referencia a las espumas proteínicas hay que cuidar el tiempo
de almacenamiento puesto que son biodegradables.

POLVOS :
Se trata de un agente extintor formado por sustancias
químicas sólidas, finamente divididas y que tienen las siguientes
características :
Buena fluidez
Resistencia a vibraciones, a la humedad y al apelmazamiento
Rapidez de acción
Ausencia de toxicidad
No abrasivo
No degradable
No conductores de electricidad
CLASIFICACIÓN EXTINCIÓN APLICACIÓN PELIGROS

Clasificación de los polvos :
Polvos normales o secos BC Polvos polivalentes o ABC
Polvos especiales

Polvos especiales
Polvos normales : son adecuados para la extinción de fuegos de
clases B y C, como hidrocarburos líquidos o gaseosos. Están
compuestos fundamentalmente por bicarbonato sódico y potásico.

Polvos especiales
Polvos polivalentes : son adecuados para la extinción de fuegos de
clase A, B y C. Su composición es básicamente fosfato cálcico más
fosfatos y sulfatos amónicos.

Polvos especiales
Polvos especiales : son aquellos que están destinados a la extinción
de fuegos de clase D, es decir, fuegos de metales tales como
aleaciones de aluminio, magnesio o metales alcalinos como el
sodio,etc. El campo de aplicación de dichos polvos es muy
específico debido a la especialización de los mismos en la extinción.

Los mecanismos que intervienen según el orden de importancia,
son los siguientes :
Inhibición
Sofocación
Enfriamiento
1
3
2

Inhibición
Sofocación
Enfriamiento
1
3
2
Inhibición : este es el efecto de mayor importancia. La
combustión es ni más ni menos que una reacción en cadena,
que es alimentada y acelerada por radicales libres que se ...
... encuentran en la atmósfera que rodea al fuego. Los
polvos extintores actúan bloqueando dicho radicales y
por lo tanto inhibiendo la reacción.

Inhibición
Sofocación
Enfriamiento
1
3
2
Sofocación : Los polvos a base de bicarbonatos con el calor se
descomponen dando lugar al gas CO2, gas más pesado que el
aire que desplaza a este último y por tanto al oxígeno. En los
polvos polivalentes no e forma dicho gas pero como ...
... Contrapartida los fosfatos amónicos y monoamónicos se
descomponen dejando sobre las brasas un residuo pegajoso o
costra que separa el combustible del comburente, siendo por esta
razón adecuados a los fuegos de tipo A que producen brasas.

Inhibición
Sofocación
Enfriamiento
1
3
2
Enfriamiento : Aunque en muy pequeña medida, este efecto
colabora en el proceso de extinción.
El enfriamiento es proporcional a la capacidad de
absorción de calor por el polvo.

Aplicaciones :
Básicamente se utilizan para extintores de incendios, estando
prácticamente en desuso su aplicación en instalaciones fijas de
inundación total o parcial.
Su característica principal es que al no ser conductor de la
electricidad es aplicable sobre fuegos en presencia de tensión
eléctrica ( hasta límites del orden de los 1.000 V ).

Inconvenientes, peligros y contraindicaciones :
No es conveniente la utilización de los polvos en la extinción de
riesgos eléctricos y electrónicos por la ligera corrosividad de los
mismos. En caso de utilización es aconsejable la limpieza de las
superfícies con la máxima rapidez.
De emplearse espumas, hay que asegurarse de la compatibilidad
entre ambos pues en caso contrario el polvo impide su formación.
La disminución de la visibilidad, al aplicar este agente extintor,
es un factor a tener en cuenta en locales cerrados puesto que supone
un riesgo para las personas.

Los polvos químicos no son tóxicos en general, aunque sí hay que
disponer de las oportunas precauciones para impedir la entrada
de polvo en las vías respiratorias, por los trastornos físicos
( irritación ) que puede ocasionar.
Por su constitución física tienden a compactarse, y por su naturaleza
a absorber humedad y apelmazarse ( son higroscópicos ).
De producirse alguna de estas circunstancias puede verse dificultado
su uso no aprovechando total o parcialmente el agente extintor,
por lo que se pierde eficacia.

ANHÍDRIDO CARBÓNICO ( CO2 ) :

Características y propiedades :
El CO2 es un producto gaseoso que no deja residuos ( limpio ),
no corrosivo, de eficacia aceptable en ciertas condiciones de uso
( en lugares confinados y / o poco ventilados ), no conductor de la
electricidad, de fácil disponibilidad y bajo coste.
A temperatura ambiente puede licuarse fácilmente permitiendo
ello un almacenamiento económico.
El anhídrido carbónico no da lugar a mezclas homogéneas con el
aire al ser más pesado que éste, por lo que tiene tendencia a ocupar
los volúmenes en capas estratificadas.

Los mecanismos que intervienen en el proceso de extinción son :
Sofocación : consiste en desplazar el oxígeno del aire y sustituirlo
por CO2. Las concentraciones en volumen para conseguir
la extinción oscilan entre el 35 % y el 65 %.
Enfriamiento : el anhídrido carbónico está almacenado en forma
de gas licuado a una presión de unas 60 atmósferas, por ello
al expulsarlo al exterior se descomprime rápidamente
absorbiendo calor del ambiente y, por tanto, lo enfría
( produce choque térmico ).

Aplicaciones :
El anhídrido carbónico se aplica con extintores o en instalaciones
fijas manuales o automáticas de inundación total.

Es un gas poco tóxico pero sí asfixiante por la disminución de
concentración de oxígeno a que da lugar.
La máxima concentración sin pérdida de conocimiento es del 9 %
pero cuando dicha concentración aumenta hasta el 20 %
la inconsciencia es instantánea.
Al ser un gas hace que su efecto extintor sea superficial, por lo que
en los fuegos con brasas es ineficaz.
Su uso produce un importante descenso de la temperatura
( choque térmico ), por lo que puede afectar negativamente a
equipos sensibles a estos cambios.

HIDROCARBUROS HALOGENADOS
( HALONES ) :
CARACTERÍSTICAS EXTINCIÓN APLICACIÓN PROBLEMAS

Constitución y características :
Son los resultantes de sustituir los hidrógenos que lleva la molécula
de metano ( CH4 ) por átomos de halogenados ( flúor -F-,
cloro -Cl -, bromo - Br - ).
Los halones se identifican por cuatro números :
- El primero indica el número de átomos de carbono ( C ).
- El segundo el número de átomos de flúor ( F ).
- El tercero el número de átomos de cloro ( Cl ).
- el cuarto el número de átomos de bromo ( Br ).
Siendo los más comunes :
- El halón 1301 ( - CF3Br - )
- El halón 1211 ( - CF2ClBr - )

Inhibición : los halones actúan rompiendo la cadena del incendio.
Al descomponerse la molécula actúa sobre los radicales libres
de la combustión cortando la reacción en cadena y eliminando
las llamas muy rápidamente.
Sofocación : en condiciones normales los halones son más pesados
que el aire, ello produce el desplazamiento del mismo reduciendo
la concentración de oxígeno en las zonas bajas
( muy poco significativo ).

Aplicaciones :
Se aplica el halón 1211 para la carga de extintores y el halón 1301
para instalaciones de inundación total.
Debido a la casi nula conductividad, son válidos para fuegos
bajo tensión eléctrica, es decir, salas de ordenadores, centrales
telefónicas, etc.
Además es un gas no corrosivo, no deja residuos y no produce
choque térmico significativo.

Problemática de los halones :
Aunque presentan algún problema de toxicidad, son respirables
cuando actúan como agente extintor ya que se utilizan en
concentración crítica para la extinción si son instalaciones fijas
de inundación total ( 5 - 6 % ) y no se proyectan sobre las personas
en uso con extintores.
Los hidrocarburos halogenados son uno de los causantes del
agujero de la capa de ozono, por ello, se decidión proceder a su
eliminación paulatina y desde el 1 de enero de 1994 ni se pueden
fabricar ni realizar instalaciones nuevas con este agente extintor,
aunque sí mantener las ya existentes.
NECESIDAD : Buscar sustitutos que, siendo eficaces para
la extinción, no contaminen.

Definiciones
 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Selecciona una de nuestras definiciones

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Extintor
Es un aparato que contiene un agente
extintor que puede ser proyectado y
dirigido sobre un fuego por la acción
de una presión interna.
Definiciones

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Agente Extintor
Es el producto o productos contenidos
en el extintor y cuya acción sobre el
fuego provoca la extinción.
Definiciones

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Agente Impulsor
Es el producto contenido en el extintor que
permite la proyección al exterior del agente
extintor ( aire comprimido, nitrógeno y
anhídrido carbónico son los más usuales ).
Definiciones

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
Eficacia
Es la capacidad de extinción de un extintor
determinado que se representa por medio de un
número y una letra que están impresos en la
carcasa o recipiente del mismo.
Definiciones

 Extintor
 Agente Extintor
 Agente Impulsor
 Eficacia
La letra define la clase de fuego para la que el
extintor es eficaz, es decir, fuegos clase A,
clase B y clase C.
El número cuantifica el grado de eficacia
extintora en los fuegos de clases A y B.
Definiciones

Clasificación de extintores
Por su movilidad
Por el sistema de
presurización
Por el agente
extintor
Escoja una de las opciones
Cuadro - resumen

Por su movilidad
Escoja una de las opciones
Portátiles
Sobre ruedas
Fijos
Por el sistema de
presurización
Por el agente
extintor

Por su movilidad
Son aquellos extintores que por su peso pueden ser transportados por una
persona. Se clasifican en : Manuales y Dorsales .
Portátiles
Fijos
Sobre ruedas
Por el sistema de
presurización
Por el agente
extintor

Por su movilidad
Portátiles
Aquellos cuyo peso total transportable es inferior o igual a 20 Kg.
Manuales
Fijos
Sobre ruedas
Por el sistema de
presurización
Por el agente
extintor
FOTO

Por su movilidad
Portátiles
Aquellos cuyo peso total transportable es inferior o igual a 30 Kg. Pueden ser
transportados a la espalda de una persona. Frecuentes en incendios forestales.
Dorsales
Fijos
Sobre ruedas
Por el sistema de
presurización
Por el agente
extintor

Por su movilidad
Fijos
Son aquellos extintores que no requieren ser transportados ya que son
utilizados como instalaciones automáticas fijas de extinción.
Poseen un sistema de disparo automático ( Sprinkler ).
Portátiles
Sobre ruedas
Por el sistema de
presurización
Por el agente
extintor

Por su movilidad
Sobre ruedas
Son aquellos extintores que por su peso no pueden ser transportados a mano
por lo que están dotados de ruedas para su desplazamiento.
Fijos
Portátiles
Por el sistema de
presurización
Por el agente
extintor
FOTO

Por su movilidad
Por el sistema de
presurización
Según el procedimiento de expulsión que permite la salida del agente extintor
al exterior los extintores se clasifican en :
Permanentemente
presurizados
Presurizados al
utilizarse
Por el agente
extintor

Permanentemente
presurizados
Haz click en las flechas de dirección.
En este grupo se encuentran los extintores cuyo
agente extintor está en contacto permanente con el
agente impulsor. Pueden darse tres variantes :
-
1. Los extintores en los que el agente extintor e
impulsor coinciden, proporcionándose su propia
presión de impulsión ( CO2 ).
2. Los extintores en los que el agente extintor no
proporciona suficiente presión de impulsión por lo
que debe ser ayudado por otro gas que se añade
( agente impulsor ), que debe ser inerte ( agente
extintor halón 1211, agente impulsor nitrógeno seco).
Por el sistema de
presurización
FOTO

Permanentemente
presurizados
3. Los extintores en los que el agente extintor es un
líquido o un sólido pulverulento y el agente impulsor
es un gas añadido que proporciona la presión de
impulsión ( agente extintor agua, agente impulsor
aire a presión o CO2; agente extintor polvo, agente
impulsor nitrógeno ).
Por el sistema de
presurización
FOTO

Presurizados al
utilizarse
En este grupo se encuentran los extintores cuyo
agente extintor NO está en contacto permanente con
el agente impulsor. El agente extintor es un líquido
o un sólido pulverulento y el agente impulsor es un
gas que se encuentra almacenado en un botellín
estanco e independiente, que en el momento previo
a su utilización, y a través del accionamiento de una
válvula, se pone en contacto con el agente extintor
proporcionándole la presión de impulsión necesaria
y suficiente.
Por el sistema de
presurización

Presurizados al
utilizarse
Dependiendo de la ubicación del botellín que
contiene el agente impulsor, nos encontramos dos
tipos diferentes de extintores :
-
1. De presión adosada interior :
Aquellos los que el agente impulsor se encuentra
almacenado en un botellín independiente ubicado en
el interior del extintor.
-
2. De presión adosada exterior :
Aquellos en los que el agente impulsor se encuentra
almacenado en un botellín independiente ubicado en
el exterior del extintor.
Por el sistema de
presurización
FOTO 1 FOTO 2

Por el agente
extintor
En cuanto al agente extintor, los extintores pueden ser de :
CO2
Polvos
químicos
Agua
Por su movilidad
Por el sistema de
presurización
Hidrocarburos
halogenados

Por el agente
extintor
Haz click en la flecha de dirección
Agua
Son aquellos cuyo agente extintor es el agua.
Dependiendo del diámetro y forma del orificio de
salida del agua pueden ser :
- de chorro lleno
- pulverizada
Con la finalidad de obtener mejores resultados en la
extinción con este agente extintor es práctica habitual
el uso de aditivos que modifiquen a conveniencia
sus propiedades. Entre ellos se encuentran :
- anticongelantes, espesantes
- agentes humectantes, espuma AFFF.
CO2
Polvos
químicos
Hidrocarburos
halogenados
FOTO 1 FOTO 2

Por el agente
extintor
Son aquellos extintores cuyo agente extintor es a base
de polvos de diferente formulación química.
Existen dos tipos básicos :
- El polvo químico seco o BC ( bicarbonato sódico,
bicarbonato potásico, cloruro potásico ... ).
- Los polvos químicos polivalentes o ABC ( fosfato
amónico con distintos aditivos ).
Polvos
químicos
CO2
Agua
Hidrocarburos
halogenados
FOTO 1 FOTO 2

Por el agente
extintor
CO2
Son aquellos extintores cuyo agente extintor es el
anhídrido carbónico ( CO2 ). Son también conocidos
como extintores de nieve carbónica.
Como características diferenciadoras destacan las
siguientes :
- Boquilla de descarga singular, tipo cónica.
- Aunque siempre son de presión incorporada no
llevan manómetro.
- Recipiente de construcción más robusta de lo
habitual ( cilindro ).
Polvos
químicos
Agua
Hidrocarburos
halogenados
FOTO

Por el agente
extintor
Son aquellos extintores cuyo agente extintor es un
hidrocarburo halogenado derivado del metano
denominado difluorclorobromometano, más conocido
como halón 1211.
Son siempre de presión incorporada.
Hidrocarburos
halogenados
CO2
Polvos
químicos
Agua
FOTO

SEGÚN SU AGENTE
EXTINTOR
MOVILIDAD
SISTEMA
DE PRESURIZACIÓN
AGUA
Portátiles manuales
• Permanent. Presurizados
• Presión adosada interior
• Presión adosada exterior
Portátiles dorsales • Sin presurizar
POLVOS QUÍMICOS
Portátiles:
- manuales
- sobre ruedas
• Presión adosada interior
• Presión adosada exterior
Fijos • Permanent. Presurizados
CO2
Portátiles:
- manuales
- sobre ruedas
HALONES
Portátiles manuales
Fijos

Normativa vigente
Selecciona uno de los puntosNOTA
• Características constructivas
• Mantenimiento
• Ubicación e instalación
• Resumen de legislación aplicable

Normativa vigente
Selecciona uno de los puntosNOTA
No es objeto de este manual el analizar toda la normativa existente sobre los
extintores, por ello en los apartados siguientes se realiza una breve referencia
a la normativa que es de aplicación y los aspectos más importantes que regula.
• Mantenimiento

Normativa vigente
Selecciona uno de los puntos
NOTA
• Mantenimiento
Todos los componentes que forman
parte del extintor están perfectamente
definidos y reúnen unas características
determinadas que se
recogen en la norma UNE 23-110.
Todo extintor, para poder ser
comercializado, debe tener un
certificado o matrícula de un Organismo
de control. Este certificado no es más
que una comprobación por parte de la
Administración de que todo extintor que
está en el mercado cumple con la norma
UNE 23-110 citada anteriormente.

Normativa vigente
Haz click en las flechas
Para hablar del mantenimiento de un extintor
trataremos separadamente las distintas partes
sobre las que hay que realizar acciones y los
intervalos de tiempo en los que se deben hacer,
según se especifica en el Reglamento de
Instalaciones de Protección contra Incendios :
Trimestralmente
Comprobación de la accesibilidad y buen estado
aparente de conservación, seguros, precintos,
inscripciones, mangueras, etc.
Semestralmente
Comprobación del estado de carga del extintor,
del botellín del gas impulsor y estado de las
partes mecánicas.
NOTA
• Mantenimiento

Normativa vigente
Anualmente
Verificación por personal especializado
(fabricante o empresa autorizada por éste y
que cumpla con los requisitos de la Sección 2.ª
del Cap. III del Reglamento de Instalaciones de
Protección contra Incendios) del estado de
carga, en cuanto a peso y presión, y en caso de
extintores de polvo, estado del agente extintor.
Estado de la manguera, boquilla, válvulas y
partes mecánicas.
Quinquenalmente
Prueba de presión del recipiente, conocida como
retimbrado, de acuerdo con la ITC-MIE apdo.5
del Reglamento de Aparatos a Presión sobre
extintores de incendios. La vida de un extintor
es de 20 años.
NOTA
• Mantenimiento

Normativa vigente
Distinguiremos tres aspectos fundamentales
sobre los que incidir :
Agente extintor
Debe ser el más adecuado al tipo de fuego que
se prevea en función de los posibles
combustibles que existan en el riesgo.
Emplazamiento
Se situarán próximos a los puntos donde se
estima mayor probabilidad de iniciarse el
incendio, a ser posible próximos a las salidas
y siempre en lugares de fácil visibilidad y
acceso. Se colocarán a ser posible sobre soportes
fijados a paramentos verticales o pilares de
forma que la parte superior del extintor no
quede a más de 1,70 m del suelo.
NOTA
• Mantenimiento

Normativa vigente
Distribución
Cada caso deberá ser objeto de un estudio
detallado por la empresa instaladora o el técnico
competente, pero a título de orientación decir
que la distancia real a recorrer desde el punto
más alejado al extintor no deberá exceder los
15 m. para fuegos de tipo B y los 25 m. para
fuegos de tipo A.
Resaltar el hecho que según se regula en el
Reglamento de Instalaciones de Protección
contra Incendios, los instaladores deberán
estar debidamente autorizados por los servicios
competentes en materia de industria de la
comunidad Autónoma o del Estado, según
corresponda la competencia en este ámbito.
NOTA
• Mantenimiento

Normativa vigente
Reglamento de Instalaciones de Protección
contra Incendios.
Se establecen las condiciones que deben reunir
las instalaciones de protección contra incendios.
Reglamento de Aparatos a Presión.
Se establecen las condiciones a cumplir por los
extintores en cuando a fabricación y revisiones
por el hecho de ser recipientes sometidos a
presión, ya sea de forma temporal (presión
adosada) o permanente.
Normativa UNE 23-110
Se establecen las condiciones técnicas que
deben cumplir los materiales así como las
pruebas y ensayos a que deben someterse.
NOTA
• Mantenimiento

Normativa vigente
NBE-CPI-96
Se establecen las condiciones que deben reunir
los edificios para proteger a sus ocupantes frente
a los riesgos originados por un incendio. Es de
aplicación para todo tipo de edificios excepto
los de uso industrial.
Ordenanzas Municipales contra Incendios
Fijan las condiciones a cumplir en materia
contra incendios en el municipio de competencia
Destacar las Ordenanzas Municipales contra
Incendios de Barcelona, Madrid y Zaragoza.
CEPREVEN ( Centro Nacional de Prevención
de Daños y Pérdidas )
NOTA
• Mantenimiento

Consejos de utilización
Teniendo en cuenta las características de funcionamiento y limitaciones
de los extintores deben tenerse en cuenta las siguientes particularidades
para hacer de ellos un uso seguro y eficaz :
ALCANCE EFECTIVO
TIEMPO DE FUNCIONAMIENTO
MANEJO

ALCANCE EFECTIVO
MANEJO
Procederemos de la siguiente forma :
• Nos cercioraremos de que el extintor es el
adecuado al tipo de fuego producido.
• Extraeremos el precinto de la válvula de
disparo y, si es de presión adosada, lo
presurizaremos antes de acercarnos a la
distancia de utilización.
• Nos situaremos, a ser posible, con el viento
de espaldas.
• Dirigiremos el agente extintor a la base de las llamas.
• Una vez desprecintado, se haya o no utilizado,
hay que revisar y / o recargar y proceder de
nuevo a su precintado. Estas operaciones deben
realizarlas el fabricante o una empresa de
mantenimiento autorizada por él.

MANEJO
Entendemos por ello la distancia máxima de
proyección del chorro de agente extintor.
Esto es, la separación del fuego que hay que guardar
para empezar a utilizar el extintor. Normalmente será
entre 2 y 3 m, aunque depende del extintor y del
tipo de agente extintor.
ALCANCE EFECTIVO

MANEJO
ALCANCE EFECTIVO

Definición
Boca de incendio equipada ( BIE ) :
Conjunto de elementos necesarios para transportar y proyectar agua
contra incendios en las condiciones necesarias de presión y caudal
hasta el lugar donde exista el fuego.
Son uno de los equipos más eficaces para la extinción de incendios,
dadas sus especiales prestaciones en el transporte y proyección de
agua.
NOTA
FOTO

Definición
En este apartado se detallarán todas las características y especificaciones
de las Bocas de Incendio Equipadas.
La eficacia de las Bocas de Incendio está vinculada a los criterios
comunes dentro del mundo de la prevención y su correcto funcionamiento
y utilización dependen directamente de los tres pilares básicos e
imprescindibles que sustentan la garantía de éxito frente a un posible
incendio :
- adiestramiento del personal
- instalaciones adecuadas
- mantenimiento preventivo
NOTA

Tipos de Boca de Incendio Equipadas
Existen dos tipos de Bocas de Incendio Equipadas debido a las diferentes
necesidades de protección requeridas en función principalmente de la
posible carga térmica. Lógicamente, en lugares donde exista una carga
calorífica baja ( oficinas, escuelas, etc. ) o cuando coexistan otros medios
de protección como rociadores automáticos, la necesidad de protección
mediante bocas de incendio es menor que en lugares donde estos
parámetros no se den.
Se emplean dos tipos de Bocas de Incendio Equipadas con el diámetro
nominal de la manguera empleada : 45 y 25 m.m, cuyas especificaciones
se encuentran recogidas en las Normas UNE 23-402-89 y 23-403-89
respectivamente.

Elementos que las componen
Manguera
Racor de conexión
Válvula
Armario y soporte de manguera
Manómetro
Lanza y boquilla

Manguera
Racor de conexión
Válvula
Manómetro
Lanza y boquilla
Manguera
Es el conducto para el transporte de agua
contra incendios y el elemento de unión
entre la fuente de suministro y el dispositivo
de proyección. Para cada tipo de boca
de incendio existe una manguera diferente.
Así, la de 45 m.m utiliza una manguera
flexible plana de longitud máx. de 20 m,
cuya sección se convierte en circular
sólo cuando se la somete a presión interior,
mientras que la de 25 m.m
utiliza una manguera semirrígida de
longitud máx. de 30 m, que conserva
una sección circular tanto si está o no
sometida a presión interior.
FOTO

Manguera
Racor de conexión
Válvula
Manómetro
Lanza y boquilla
Racor de conexión
Es un acoplamiento rápido para unión entre
mangueras o de éstas con otros dispositivos
( válvulas, lanzas de agua, etc.).
En España el racor homologado es
el racor Barcelona.
Se caracteriza por su acoplamiento
instantáneo, simetría, ligereza de peso
y diseño sin resaltes.
FOTO

Manguera
Racor de conexión
Válvula
Manómetro
Lanza y boquilla
Válvula
Es el elemento accionable manual o automá-
ticamente a efectos de abrir o cerrar el paso
del agua de las bocas de incendio equipadas.
En las de 45 m.m las válvulas deben ser de
accionamiento manual del tipo de asiento,
mientras que en las de 25 m.m podría ser
tanto manual ( del tipo bola o globo ) como
automática, que abre el paso del agua al
hacer girar la propia devanadera antes de
las primeras cuatro vueltas.

Manguera
Racor de conexión
Válvula
Manómetro
Lanza y boquilla
Manómetro
Instrumento de medición de la presión
hidráulica que existe en la red de abasteci-
miento de agua. Debe ir conectado en la
válvula sobre la boca de entrada con
capacidad para hacer lecturas de presión
comprendidas entre cero y una vez y media
la máxima presión estática esperada.
Se recomienda que la presión habitual de
la red quede medida en el tercio central
de la escala.

Manguera
Racor de conexión
Válvula
Manómetro
Lanza y boquilla
Es la estructura que contiene todos los ele-
mentos de la boca de incendio y que permi-
te el extendido de la manguera con rapidez
y facilidad. La caja de protección de todos
los elementos, que es opcional en las bocas
de incendio de 25 m.m, tiene un plano
frontal que suele ser un vidrio de poco es-
pesor con el rótulo “ Rómpase en caso de
incendio ”. Dicha caja debe disponer
también de los sistemas de apertura que
permitan la revisión periódica de la instala-
ción, así como orificios adecuados que
faciliten la ventilación y el desagüe de la
misma.
FOTO

Manguera
Racor de conexión
Válvula
Manómetro
Lanza y boquilla
Lanza y boquilla
La lanza ( no exigible en las BIE de 25 m.m )
es el elemento intermedio de forma cílíndri-
ca o cónica que une la boquilla con el rácor
de la manguera y cuya misión es facilitar
el manejo del sistema de proyección de agua
pues por ella sale proyectada el agua. Debe
ser por lo menos de triple efecto, esto es,
permitir seleccionar cierre, agua a chorro
y agua pulverizada.
FOTO

Generadores de espuma
Como extensión en la utilización de las Bocas de In-
cendio Equipadas u otros equipos de protección como
las columnas hidrantes, etc., pueden acoplarse distin-
tos elementos que consiguen, para determinadas
circunstancias, que la actuación frente a los
incendios sea mucho más eficaz.
Un claro ejemplo es la utilización de la espuma
como agente extintor frente a fuegos de líquidos o en
zonas donde la accesibilidad es difícil y pretende
inundarse la totalidad del recinto ( sótanos, etc. ).
La espuma destinada a la extinción es un agregado
estable de burbujas que tiene la propiedad de adherir-
se y cubrir las superficies formando una capa
resistente y continua que aísla del aire ( oxígeno )
e impide el desprendimiento a la atmósfera de
vapores combustibles.
1 de 3

Su clasificación más habitual se lleva a cabo en base
al llamado coeficiente de expansión, que es la
relación entre el volumen final de espuma obtenida y
el volumen original de espumante que la produce.
A pesar de existir equipos y sistemas fijos de extin-
ción por espuma para tanques de líquidos, recintos
interiores, etc., aquí nos referiremos únicamente a la
utilización de equipos portátiles para su acoplamiento
a Bocas de Incendio Equipadas, donde mayoritaria-
mente se utiliza la espuma de baja o media expansión.
Para generar la espuma se pueden utilizar tres
métodos diferentes :
- lanza autoaspirante
- generador a presión
- bomba
2 de 3

No obstante, al tratar de B.I.E´s, suele utilizarse la
llamada lanza autoespirante que utiliza la energía
cinética del agua para aspirar, por efecto Venturi, el
espumógeno, normalmente de un bidón, incorporán-
dolo a la vena del agua.
Posteriormente se provoca una turbulencia que mez-
cla el agua y espumógeno ( espumante ) con aire obte-
niendose la espuma en la denominada lanza genera-
dora de espuma.
Se suele recomendar que la lanza generadora de espu-
ma ( elemento de proyección ) esté situada a más de
10 m del dispositivo autoaspirante, para lo que ambos
equipos no irán acoplados.
3 de 3
FOTO

Normativa vigente
 Introducción
 Ubicación
 Equipamiento
 Abastecimiento
 Instalación
 Mantenimiento
 Riesgos en los que debe instalarse BIE´s

Introducción
Las Reglas Técnicas sobre Instalaciones de Seguridad contra Incendios establecen los requisitos
mínimos exigibles para contribuir a la consecución de las adecuadas garantías de seguridad y
eficacia en las mismas.
La RT2-BIE establece la normativa de las Bocas de Incendio Equipadas en cuanto a distribución,
emplazamiento, equipo complementario, el abastecimiento de agua que requieren y el
mantenimiento de las mismas que debe realizarse.
La Norma Básica de la Edificación “ NBE-CPI-96: Condiciones de Protección contra Incendios en
los Edificios ” fue aprobada por el Real Decreto 279/1996 de 1 de mayo y especifica en qué edificios
o establecimientos se requiere una instalación de bocas de incendio equipadas.
El Boletín Oficial del Estado de 14 de diciembre de 1993 publicó el Real Decreto 1942/1993 de
5 de noviembre por el que se aprueba el Reglamento de Instalaciones de Protección contra Incendios.
En el mismo se recogen las condiciones que deben reunir las instalaciones de protección contra
incendios.
El diseño de las Bocas de Incendio Equipadas deberá cumplir lo dispuesto en las normas
UNE 23-402 y 23-403, según se indica en el Real Decreto citado anteriormente.

Introducción
LEGISLACIÓN
DISEÑO
INSTALACIÓN Y MANTENIMIENTO
LUGARES A PROTEGER
UBICACIÓN, EQUIPO Y ABASTECIMIENTO
UNE 23-402 - UNE 23-403
RD 1942/1993 ( BOE 14-12-93 )
NBE-CPI-96
T2-BIE
Legislación relativa a las Bocas de Incendio Equipadas

Ubicación
Deben situarse en paredes o columnas de manera que su centro se encuentre a
menos de 1,5 m de altura respecto al suelo.
Como caso especial, las BIE de 25 m.m podrán hallarse a cualquier altura
respecto al suelo siempre que la boquilla y la válvula manual estén a menos
de 1,5 m del suelo.
Alrededor de cada BIE deberá mantenerse una zona libre de obstáculos para
permitir el fácil acceso a ella y la manipulación de los equipos.
Deben situarse, a ser posible, a menos de 5 m de las puertas de acceso a los
recintos a proteger pero sin constituir obstáculo para la evacuación.
El trayecto real máximo a recorrer desde cualquier punto para alcanzar una
BIE no puede superar los 25 m, y, al menos, debe existir una por planta.
La totalidad del sector de incendio debe quedar protegido por una BIE,
considerando como radio de acción de cada una la longitud de su manguera
incrementada en 5m.

Ubicación
Las áreas de especial peligrosidad se recomienda que queden protegidas
por dos BIE´s.
Todas ellas deberán ser localizables con facilidad aún en condiciones adversas
de visibilidad ( fuego, humo, etc. ). La señalización deberá cumplir lo indicado
en la norma UNE 23-033.
Emplazamiento y Distribución - Situación más apropiada para BIE´s
- En paredes y columnas, a menos de 1,5 m del suelo.
- En zonas libres, de fácil acceso, cerca de las puertas.
- Distancia máxima a recorrer desde cualquier punto : 25 m.
- Al menos una por planta.
- Cobertura total de la zona a proteger.
- De fácil localización.

Equipamiento
BIE´s
Toma de agua con presión y caudal determinados
Equipamiento
Boquilla, lanza, manguera, racor, válvula, manómetro, soporte para la manguera y armario
Según se trate de BIE´s de 25 mm o de 45 mm este equipamiento presenta algunas diferencias.
BIE´s de 25 mm BIE´s de 45 mm

Equipamiento
BIE´s
Equipamiento
• La boquilla deberá permitir la salida de agua a chorro y pulverizada.
• La lanza no se exige.
• La manguera será semirrígida, de 20 a 30 m de longitud y estanca a presiones inferiores a 20
bar ( UNE 23091/A ).
• Los racores para la conexión rápida y segura de los distintos elemen tos serán del tipo
Barcelona según indica la norma UNE 23- 400.
• Deberán incluir una válvula manual de bloqueo y, opcionalmente,pueden completarse con
una apertura automática al girar la devanadera, de forma que al desenrollar la manguera se
abra el paso de agua hasta la boquilla.
• Dispondran de un manómetro instalado antes de la llave de paso que permita conocer en
todo momento la presión existente en la tubería.
• Por lo que a conservación se refiere, deberán colocarse en devanaderas con alimentación por
el centro de las mismas sin que sea exigible la instalación de un armario ( de existir, será
empotrado o de superficie y con tapa que permita su fácil visión y accesibilidad ).

Equipamiento
BIE´s
Equipamiento
• Las boquillas podrán incluir opcionalmente el efecto cortina para la protección del usuario.
• Se exige la presencia de lanza, en este caso debe incorporar un sistema de cierre si no lo
incluye la boquilla.
• La manguera será de tejido sintético, de 15 m de longitud y estancas a presiones inferiores a
los 15 bar según lo dispuesto en la Norma UNE 23-091 / 2B.
• Los racores para la conexión rápida y segura de los distintos elementos serán del tipo
Barcelona seg´´un indica la norma UNE 23-400.
• Deberán incorporar una válvula de cierre, ya sea de cierre rápido o de volante, colocada de
tal manera que no curve en exceso la manguera impidiendo la correcta utilización de la
misma.
• Deberán disponer de un manometro instalado antes de la llave de paso que permita conocer
en todo momento la presión existente en la tubería.
• Se conservaran en devanaderas o plegadoras, pero en cualquier caso deben incluir un
armario como los descritos anteriormente.

Abastecimiento
• El reglamento de Instalaciones de Protección contra Incendios establece que debe garantizarse el
funcionamiento simultáneo de las dos BIE´s más desfavorables hidráulicamente ( las que
ofrezcan peores condiciones de presión atendiendo a su altura o lejanía de la fuente de
abastecimiento ) durante 60 min con una presión dinámica 2 bar en la de salida de la manguera.
• Para garantizar dicha presión, antes de su puesta en servicio se someterá a una prueba de
estanqueidad y resistencia mecánica a una presión estática igual a la de servicio ( mínimo de 10
kg/cm2 ), manteniéndola durante dos horas sin que aparezcan fugas.
• La RT2-BIE indica que las tuberías de la red deben ser de acero con o sin soldadura, exclusivas
para la red de incendios, protegidas contra las heladas en caso necesarios ( enterradas o aisladas
térmicamente del exterior ). Se considera preferible que la instalación se haga en forma de anillo
y con las válvulas de seccionamiento necesarias que permitan aislar zonas determinadas.
• Para la red de BIE´s se admite un abastecimiento sencillo desde la red de uso público ( con o sin
bombeo adicional ), depósito o fuente artificial con bombeo, depósito de gravedad o de presión.
• La RTE-BIE exige un caudal de 200 l/min a chorro lleno mantenido durante una hora con dos
BIE´s de 45 mm en funcionamiento simultáneo. Para la BIE de 25 mm basta con un caudal de
100 l/min manteniendo con 2 bocas en funcionamiento simultáneo.
CONDICIONES MÍNIMAS

Abastecimiento
• El reglamento de Instalaciones de Protección contra Incendios establece que debe garantizarse el
funcionamiento simultáneo de las dos BIE´s más desfavorables hidráulicamente ( las que
ofrezcan peores condiciones de presión atendiendo a su altura o lejanía de la fuente de
abastecimiento ) durante 60 min con una presión dinámica 2 bar enla de salida de la manguera.
• Para garantizar dicha presión, antes de su puesta en servicio se someterá a una prueba de
estanqueidad y resistencia mecánica a una presión estática igual a la de servicio ( mínimo de 10
kg/cm2 ), manteniéndola durante dos horas sin que aparezcan fugas.
• La RT2-BIE indica que las tuberías de la red deben ser de acero con o sin soldadura, exclusivas
para la red de incendios, protegidas contra las heladas en caso necesarios ( enterradas o aisladas
térmicamente del exterior ). Se considera preferible que la instalación se haga en forma de anillo
y con las válvulas de seccionamiento necesarias que permitan aislar zonas determinadas.
• Para la red de BIE´s se admite un abastecimiento sencillo desde la red de uso público ( con o sin
bombeo adicional ), depósito o fuente artificial con bombeo, depósito de gravedad o de presión.
• La RTE-BIE exige un caudal de 200 l/min a chorro lleno mantenido durante una hora con dos
BIE´s de 45 mm en funcionamiento simultáneo. Para la BIE de 25 mm basta con un caudal de
100 l/min manteniendo con 2 bocas en funcionamiento simultáneo.
CONDICIONES MÍNIMAS
 Red de uso público, depósito o fuente natural con bombeo.
 Tuberías protegidas de las heladas, en forma de anillo con válvulas de seccionamiento.
 Autonomía : 60 minutos, 2 BIE´s, 2 bar de presión dinámica en punta de lanza.
 BIE´s 45 mm : 200 l/min.
 BIE´s 25 mm : 100 l/min.

Instalación
Por lo establecido en el Reglamento de Instalaciones de Protección contra Incendios, los
Instaladores de BIE´s deberán ser debidamente autorizados por la comunidad autónoma.
Asimismo, los mantenedores precisarán una autorización similar.
La instalación en zonas de uso industrial requerirá la presentación de un proyecto o
documentación ante los servicios competentes en esa materia de la comunidad autónoma,
debiendo estar redactado y firmado por un técnico titulado ( Orden 19 de diciembre de
1980 y RD 2135/1980 de 26 de setiembre ).

Mantenimiento
Cada tres meses se debe comprobar la accesibilidad y correcta señalización de los equipos,
desplegar completamente la manguera y accionar todas las posiciones de la boquilla,
comprobar por el manómetro la presión de servicio y limpiar y engrasar cierres y bisagras
del armario.
Anualmente debe ensayarse la manguera y la boquilla en lugar adecuado, comprobando la
estanqueidad de la manguera, de los racores y de las juntas, y verificar la correcta lectura
del manómetro con otro de referencia.
Cada cinco años la manguera deberá someterse a una presión de prueba de 15 Kg/cm2.
OPERACIONES DE MANTENIMIENTO

Mantenimiento
Cada tres meses se debe comprobar la accesibilidad y correcta señalización de los equipos,
desplegar completamente la manguera y accionar todas las posiciones de la boquilla,
comprobar por el manómetro la presión de servicio y limpiar y engrasar cierres y bisagras
del armario.
Anualmente debe ensayarse la manguera y la boquilla en lugar adecuado, comprobando la
estanqueidad de la manguera, de los racores y de las juntas, y verificar la correcta lectura
del manómetro con otro de referencia.
Cada cinco años la manguera deberá someterse a una presión de prueba de 15 Kg/cm2.
OPERACIONES DE MANTENIMIENTO
3 MESES
Inspección visual y limpieza
Lectura del manómetro
Probar boquilla
Desplegar manguera
12 MESES
Probar manguera Verificar
presión con manómetro patrón Verificar
estanqueidad manguera
5 AÑOS
Prueba de presión a 15 kg / cm2

Además de los riesgos industriales, la Norma Básica de la Edificación, en su apartado 20.3,
indica en qué tipo de edificios o locales es preciso instalar una red de BIE's.
En principio se aceptan tanto las BIE's de 25 mm como las de 45 mm, siempre que sean
normalizadas. No obstante, los locales comerciales de más de 1.500 m2 de superficie,
aparcamientos de más de 50 plazas o zonas de riesgo alto debido a la presencia de materias
combustibles sólidas, requerirán necesariamente BIE's de 45 mm.
Están obligados por norma a la instalación de BIE's :
•Edificios de uso residencial, hospitalario, docente nivel universitario y administrativo cuya
superficie sea superior a los 2.000 m2.
•Locales comerciales cuya superficie total construida sea superior a 500 m2
•Aparcamientos de más de 30 vehículos.
•Recintos con una ocupación mayor de 500 personas.
•Locales de riesgo alto debido a la presencia de materias sólidas combustibles.
Riesgos en los que debe instalarse BIE´s
NORMAS PARA CONSULTA

Además de los riesgos industriales, la Norma Básica de la Edificación, en su apartado 20.3,
indica en qué tipo de edificios o locales es preciso instalar una red de BIE's.
En principio se aceptan tanto las BIE's de 25 mm como las de 45 mm, siempre que sean
normalizadas. No obstante, los locales comerciales de más de 1.500 m2 de superficie,
aparcamientos de más de 50 plazas o zonas de riesgo alto debido a la presencia de materias
combustibles sólidas, requerirán necesariamente BIE's de 45 mm.
Están obligados por norma a la instalación de BIE's :
•Edificios de uso residencial, hospitalario, docente nivel universitario y administrativo cuya
superficie sea superior a los 2.000 m2.
•Locales comerciales cuya superficie total construida sea superior a 500 m2
•Aparcamientos de más de 30 vehículos.
•Recintos con una ocupación mayor de 500 personas.
•Locales de riesgo alto debido a la presencia de materias sólidas combustibles.
Riesgos en los que debe instalarse BIE´s
NORMAS PARA CONSULTA
Normas para consulta 
UNE 23-402 " Boca de incendio equipada de 45 mm (BIE-45) "
UNE 23-403 " Boca de incendio equipada de 25 mm (BIE-25) "
UNE 23-400/1 " Material de lucha contra incendios: Racores de 25 mm "
UNE 23-400/5 " Racores de conexión : Procedimientos de verificación "
UNE 23-500 " Sistemas de abastecimiento de agua contra incendios "

Definición
Es el dispositivo hidráulico para suministrar agua a mangueras, monitores,
tanques o bombas de los servicios de extinción situado en el exterior de los
edificios y conectado permanentemente a la red de abastecimiento de agua
contra incendios.
Los hidrantes están equipados con racores normalizados de varios diámetros:
•Los racores de 45 mm permiten la conexión de mangueras destinadas al
ataque directo del incendio.
•Los racores de 70 mm permiten alimentar mangueras de 70 mm de
aproximación al fuego. Mediante bifurcaciones-reducciones permiten
desdoblar el suministro de agua en dos mangueras de 45 mm.
•Los racores de 100 mm tienen por misión alimentar las cubas y cisternas de
los bomberos.

Tipos de hidrante
HIDRANTE
COLUMNA SECA
HIDRANTE
COLUMNA HUMEDA
HIDRANTE
TIPO ARQUETA
Escoje un tipo de hidrante

Tipos de hidrante
HIDRANTE
COLUMNA SECA
HIDRANTE
COLUMNA HUMEDA
HIDRANTE
TIPO ARQUETA
Escoje una opción
Definición
Componentes
Especificaciones

Hidrante de columna seca
Hidrante en forma de columna que se conectará a la red general de
distribución y emergerá del suelo. En ella estarán colocados los
racores de conexión. El agua se introducirá en la columna solamente
cuando se abra la válvula principal, situada bajo la linea del suelo.
El hidrante estará compuesto por cabeza, cuerpo de válvula y, cuando
sea necesario, carrete.
Los hidrantes se clasifican, según el diámetro nominal de la brida de
conexión, en hidrantes de 70,100 y 150 mm.
Definición
FOTO

@ Cabeza : Es la parte superior del hidrante. En su parte superior lleva alojado el mecanismo de
accionamiento. Es en la cabeza donde estarán situados los racores de salida.
@ Cuerpo de válvula : Es la parte del hidrante que se conecta por medio de bridas a la tubería
general de alimentación. El plano formado por estas bridas podrá ser vertical u
horizontal, en este ultimo caso, el hidrante deberá contar con una cabeza de apoyo.
@ Carrete : Es la parte del hidrante que une la cabeza y el cuerpo de la válvula. Su función es
ajustar la distancia entre estos dos elementos.
SIGUE
Componentes

@ Válvula principal : Estará compuesta por :
Mecanismo de accionamiento : es el conjunto de elementos que permite la acción manual
sobre el eje para la apertura y cierre del paso de agua.
Conjunto de cierre : Son los componentes que impiden o permiten físicamente el paso del
agua. Consiste en un cierre de tipo válvula de asiento.
Eje : Une el mecanismo de accionamiento con el elemento movíl de cierre.
@ Bocas de salida : Son orificios, provistos de racor, para conectar las mangueras de impulsión.
@ Válvula de drenaje : Es un dispositivo que sirve para vaciar el agua acumulada en la
columna, por encima del conjunto de cierre, una vez cerrado el mismo, con el fin de
prevenir daños o disfunción en caso de heladas.
@ Nivel de rotura : Se denomina nivel de rotura al correspondiente al plano horizontal en que
merced a los elementos de fijación debilitados, se producirá la separación entre la cabeza y el
carrete o el cuerpo de válvula, en caso de que el hidrante sufra un impacto mecánico que pueda
dañar la válvula o la instalación.
Componentes

@ Bocas de conexión : Los hidrantes de 70 mm están provistos de 2 bocas de 45 mm de diámetro
nominal y una boca de 70 mm de diámetro nominal. Dichas bocas llevarán acoplados racores
UNE 23-400 con sus correspondientes tapas (racor Barcelona).
Los hidrantes de 100 y 150 mm estarán provistos, al menos, de 2 bocas de 70 mm de diámetro
nominal, y una boca de 100 mm de diámetro nominal. Dichas bocas llevarán acoplados racores
UNE 23-400 con sus correspondientes tapas.
@ Protección contra daños mecánicos : La fijación entre el carrete y la cabeza o entre el cuerpo
de la válvula y la cabeza, deberá ser tal que en caso de recibir el hidrante un golpe se separen estos
dos componentes sin perjudicar a ninguna pieza del hidrante situada bajo la línea de rotura ni a
ningún componente del resto de la instalación. También se denominan antichoque o antihielo.
Especificaciones generales
SIGUE

@ Válvula de drenaje : Estará situada en el conjunto de cierre y entrará en funcionamiento con la
válvula principal cerrada, permitiendo el vaciado de agua acumulada por encima del conjunto
de cierre para evitar los daños por heladas.
Con la válvula principal abierta, el drenaje quedará cerrado para evitar pérdidas de agua.
@ Presión de servicio : La presión nominal de servicio de hidrante será, al menos, de 7 bar.

Hidrante de columna humeda
El hidrante de columna húmeda es una tubería en forma de columna
que se conecta a la red general de distribución y emerge del suelo.
En ella están situados los racores de conexión y la brida de conexión
a la red.
El agua esta ocupando continuamente el interior del hidrante.
El hidrante está formado por el cuerpo, conjunto de cierre,
mecanismos de accionamiento y la brida de conexión.
Los hidrantes se clasifican, según el diámetro nominal de la brida de
conexión, en hidrantes de 70 y de 100 mm.
Definición

@ Cuerpo : Es la parte principal del hidrante que va sobre el nivel del suelo. Su parte superior
queda cerrada.
@ Bocas de salida : Son los orificios provistos de sendas válvulas preferentemente de asiento y
racores para conectar las mangueras.
Componentes

@ Bocas de conexión : Los hidrantes de 70 mm están provistos de 2 bocas de 45 mm de diámetro
nominal y una boca de 70 mm de diámetro nominal. Dichas bocas llevarán acoplados racores
según la norma UNE 23-400.
Los hidrantes de 100 mm estarán provistos de dos bocas de 70 mm de diámetro nominal y una
de 100 mm de diámetro nominal. Dichas bocas llevarán acoplados racores según la norma
UNE 23-400.
@ Sistema de válvulas y mecanismos de apertura : Se encuentran en la parte superior de la
columna del hidrante, a diferencia de los hidrantes de columna seca en que dicha válvula y es
única, se encuentra en la parte inferior.
Al estar las válvulas en la parte superior, toda la columna se encuentra llena de agua.
Estos hidrantes no se pueden considerar ni antichoque ni antihielo, ya que cualquier rotura
conduce automáticamente al paso descontrolado del agua hacia el exterior. Por otro lado, al
encontrarse la columna permanentemente llena de agua, presenta riesgo de rotura por
congelación de ésta.

Hidrante bajo el nivel del suelo
El hidrante húmedo de arqueta se instala bajo el nivel del suelo alojado en una arqueta. Tiene
una entrada inferior o lateral tubular, donde irá situada la brida que conecta a la red general. En
el extremo contrario a la entrada va situado el mecanismo de cierre. En su parte superior estará
provisto de una o dos bocas de salida. El hidrante está formado por el cuerpo, mecanismos de
cierre, mecanismos de accionamiento, brida de conexión y su arqueta con tapa.
El hidrante seco de arqueta dispondrá de carrete y cuerpo de válvula con las mismas
características que se especifican en la norma UNE 23-405, con la excepción de los elementos de
protección contra daños mecánicos.
Definición
FOTO

@ Cuerpo : Es la parte principal del hidrante. Está situado en una arqueta bajo el nivel del suelo.
@ Mecanismo de accionamiento : Es el conjunto de elementos que permite la acción manual
sobre el eje para la apertura y cierre del paso del agua.
@ Coniunto de cierre : Son los componentes que impiden o permiten fisicamente el paso del
agua. Consiste en un cierre de tipo válvula de asiento.
Componentes

@ Válvula de drenaje ( hidrantes secos de arqueta ) : Entrará en funcionamiento con la válvula
principal cerrada, permitiendo evitar los daños por heladas.
Con la válvula abierta, el drenaje quedará cerrado para evitar pérdidas de agua.
@ Arqueta : El hidrante estará alojado bajo el nivel del suelo, en una arqueta con tapa y cerco
de hierro fundido.
Las dimensiones de la arqueta y tapa serán suficientes para el fácil manejo de la válvula de
cierre y racores.
Las paredes verticales de la arqueta y el fondo de ella estarán separadas de cualquier mecanismo
de accionamiento, racores o válvula de acoplamiento, 5 cm como mínimo.

Normativa vigente
 Presión y caudal
 Abastecimiento de agua CHE
 Características hidráulicas
 Equipo auxiliar complementario
 Emplazamiento y distribución
 Verificación y mantenimiento
 Normas para consulta

Presión y caudal
La red de agua específica para las CHE deberá calcularse hidráulicamente
para poder suministrar un caudal mínimo de 500 l/min multiplicado por el
número de salidas de 70 mm cuya utilización simultánea se prevea, debiendo
ser la presión mínima en estas salidas no inferior a 7 bar.

Abastecimiento de agua CHE
El abastecimiento de agua debe ser del tipo SUPERIOR según la Regla
Técnica para Abastecimientos de Agua (RT2-ABA).

Características hidráulicas
La red se dispondrá en anillo, salvo imposibilidad manifiesta, con válvulas de
seccionamiento que aseguren al menos el servicio de tres CHE en el caso de
averías parciales.
Cuando exista riesgo de congelación del agua en las tuberías, éstas deberán
estar convenientemente protegidas.

Equipo auxiliar complementario
El equipo auxiliar complementario preciso para una salida de 70 mm estará constituido
por los siguientes elementos :
@ Mangueras : Sus características estarán de acuerdo con la norma UNE 23-091.
Existirán las siguientes :
1 tramo de manguera de 15 m de Ion gitud y 70 mm de diámetro.
2 tramos de manguera de 15 m de longitud y 45 mm de diámetro.
@ Lanzas : Llevarán incorporado sistema de apertura y cierre. Estarán previstas de
boquilla que tenga la posibilidad de accionamiento para permitir la salida de agua en
forma de chorro o pulverizada. De forma optativa dispondrán igualmente de una
posición de efecto pantalla para permitir la protección de la persona.
Se debe disponer de las siguientes :
1 lanza de 70 mm
2 lanzas de 45 mm
SIGUE
FOTO

Equipo auxiliar complementario
@ Accesorios :
1 bifurcación 70-2/45 con válvulas en ambas salidas
1 reducción de conexión 70/45
1 llave para la válvula en caso de ser necesaria para su puesta en servicio
@ Ubicación y distribución del equipo : Se situará todo el equipo complementario
citado en un armario provisto de puerta de fácil apertura y acceso rápido.
Deberán disponerse como mínimo, tantos equipos auxiliares complementarios como
salidas de 70 mm de utilización simultánea.
En todo caso la distancia máxima a recorrer desde cada CHE de la instalación al
armario más próximo será de 40 m.

Emplazamiento y distribución
La distancia entre cada CHE y el límite de la zona protegida (fachada, cerca, cubeto,
etc.) medida en dirección normal a este imite deberá estar comprendida entre 5 y 15 m
salvo aquellos casos en que no sea posible respetar el mínimo debido al trazado de vias
de circulación u otros condicionamientos ineludibles
Para poder considerar una zona o riesgo protegidos por hidrantes, la distancia de un
punto cualquiera de su límite a nivel de rasante y una CHE deberá ser inferior a 40 m.
Las CHE deberán situarse de forma tal que resulte fácil el acceso y la ubicación en sus
inmediaciones del equipo que deba ser alimentado por ellas.

Verificación y mantenimiento
Frecuencia de las operaciones de verificación :
Para el correcto estado de uso de estas instalaciones deben realizarse las operaciones de
verificación y mantenimiento siguientes :
Mensualmente :
Accesibilidad y señalización.
Buen estado, mediante inspección visual del equipo auxiliar complementario contenido en
todos los armarios procediendo a extender las mangueras en toda su longitud.
Existencia de tapas en todos los racores de salida de las CHE.
Trimestralmente :
Montaje, sobre una de las salidas, del equipo auxiliar complementario y ensayo de
funcionamiento.
Funcionamiento del drenaje de las columnas en las del tipo de columna seca.
Medición de la presión estática mediante manómetro acoplado en la salida de cada columna.
SIGUE

Verificación y mantenimiento
Anualmente :
Excepto en los casos de manifiesta imposibilidad, áreas urbanas, etc., se comprobarán los
caudales y presiones de diseño en el hidrante situado en el punto hidráulicamente más
desfavorable de la red, estando en funcionamiento el número total de salidas de utilización
simultánea.
Quinquenalmente :
Se someterán todas las mangueras a la presión de prueba de 15 bar.
Registro de las operaciones de verificación :
Todas las operaciones de verificación y mantenimiento, así como la identificación de quien
las realiza y la fecha, deberán quedar oportunamente registradas.
Adiestramiento del personal :
Aunque el manejo de los equipos en sí no entraña dificultades especiales, silo supone
manejar caudales y presiones de agua como los suministrados por las CHE, por lo cual el
personal que deba utilizarlos en caso de incendio debe realizar prácticas que pueden coincidir
con las operaciones de mantenimiento.

Normas para consulta
UNE 23-405-90 " Hidrantes de columna seca "
UNE 23-406-90 " Hidrantes de columna húmeda "
UNE 23-407-90 " Hidrantes bajo nivel de tierra "
UNE 23-400 " Material de lucha contra incendios: Racores de conexión "
UNE 23-500 " Sistemas de abastecimiento de agua contra incendios "

AYUDA
¿ Como acceder a las distintas áreas de programa ?
TEMA
CAPÍTULO
APARTADOS
BOTONES DE ACCIÓN
BOTONES INFORMATIVOS
FOTOSIGUE
TEXTO : Llamada hipervínculo
Extintor de agua Color azul
+
Subrayado
CUADRO DE TEXTO
SIMBOLOS
CARACTERÍSTICAS 

INFORMACIÓNINFORMACIÓN
INICIO
AYUDA
INFORMACIÓN
ADELANTE
ATRÁS
ATRÁS NIVEL SUPERIOR
CURSO BÁSICO DE EXTINCIÓN
DE INCENDIOS  1998
Copyright UPC 1998
All rights reserved
Dirección académica: Juan A. Vílchez
Dirección técnica: Jesús Quintela
Realización: Jordi Cuevas Aguareles

Extintor de agua
1. Botón de disparo 7. Seguro
2. Percutor 8. Manguera
3. Sello 9. Tubo-sonda
4. Carga de Presión 10. Filtro
5. CO2 11. Rodapié
6. Agua 12. Boquilla
1
2
3
4
5
7
6
8
9
10
11
12
• Extintor de agua ( 10 lts ). Disparo por
percusión sobre botellín presurizador de CO2
a baja presión ( gas ).
• Descarga controlada a chorro y pulverizado
en boquilla y extremo de manguera.

Extintor móvil de polvo
• Extintor móvil de polvo ( 250 kg. ).
• Disparo por válvula a volante en la
botella presurizadora de Nitrógeno
seco.
• Descarga controlada por pistola en
extremo de manguera.

Extintor portátil de CO2
• Disparo por válvula a volante en la
botella presurizadora de Nitrógeno
seco.
• Descarga controlada por pistola en
extremo de manguera.
AMPLIAR DIBUJO

ExtintorportátildeCO2
REDUCIR DIBUJO

Extintor portátil de polvo
• Disparo por percusión, presión
incorporada por CO2 seco.
• Descarga total por boquilla en
cabeza.
AMPLIAR DIBUJO

Extintorportátildepolvo
REDUCIR DIBUJO

• Extintor portátil de polvo.
• Disparo por percusión sobre botellín
presurizador de CO2.
• Descarga controlada por válvula de
aisento a pistola en boquilla de
descarga y extremo de manguera.
AMPLIAR DIBUJO

Extintor móvil de polvo
• Extintor móvil de polvo ( 50 kg ).
• Presurización por botellín exterior de
nitrógeno seco.
• Operación por volante en botellín y
descarga controlada por válvula a
pistola en boquilla y extremo
manguera.
AMPLIAR DIBUJO

Extintormóvildepolvo
REDUCIR DIBUJO

Extintor de agua
• Extintor de agua.
presurizador de CO2.
• Descarga controlada por boquilla en
extremo de manguera, con
posibilidad de chorro y pulverizado.
AMPLIAR DIBUJO

Extintor de espuma física
• Extintor de espuma física ( 9,15 lts.
de agua y 0,85 lts. de espumógeno ).
presurizador de CO2 a alta presión,
que rompe la bolsa, mezclando agua
y espumógeno, impulsando la mezcla.
• La espuma se genera en la lanzadera
AMPLIAR DIBUJO

Extintordeespumafísica
REDUCIR DIBUJO
1. Botón de disparo
2. Percutor
3. Disco de sellado
4. Carga Presurizadora
5. Cartucho de CO2
6. Espumógeno en
bolsa de plástico
7. Agua
8. Manguera
9. Tubo-sifón
10. Filtro
11. Rodapié
12 Espuma física
13. Lanzadera
14. Entrada de aire

• Extintor móvil de polvo .
• Presión incorporada por CO2 seco.
• Disparo por percusión sobre disco de
sellado del cuerpo.
• Descarga controlada por válvula a
pistola en boquilla y extremo de
manguera.
AMPLIAR DIBUJO

Extintorportátildepolvo
REDUCIR DIBUJO
2. Pasador seguridad
3. Percutor
4. Disco de cierre
5. Asa de transporte
6. CO2 seco
7. Polvo y CO2 juntos
bajo presión
8. Tubo-sifón
9. Soporte de boquilla
10. Rodapié
11. Manómetro
12 Tuerca manual
13. Palanca de válvula
descarga
14. Manguera
15. Boquilla descarga

Extintor portátil de CO2
• Extintor portátil de CO2 ( 5 kg ).
• Cierre por disco metálico que rompe
por percusión.
• Control de descarga por válvula en la
boquilla de descarga, situada en
extremo de la manguera.
AMPLIAR DIBUJO

ExtintorportátildeCO2
REDUCIR DIBUJO
1. Seguro
2. Tuerca de aletas
4. Percutor
5. Sello
6. Cuerpo (carga
presurizada )
7. CO2 (vapor)
8. CO2 (líquido)
9. Tubo-sonda
10. Manguera descarga
11. Mango
12 Gatillo de control
13. Boquilla
14. Trompeta

Extintor de Halon
• Extintor de Halon ( 1,1 kg. ).
• Disparo por percusión de la carga.
• Válvula “mixta” de percusión y
control de descarga, que se verifica
por boquilla en cabeza.
AMPLIAR DIBUJO

ExtintordeHalon
REDUCIR DIBUJO

Boca de incendio Equipada
• B.I.E de 45 mm.
AMPLIAR DIBUJO

Bocaincendioequipada
REDUCIR DIBUJO

Devanaderas para manguera
• Devanaderas para manguera
flexible.
AMPLIAR DIBUJO

Devanaderasparamangueraflexible
REDUCIR DIBUJO

Racores de conexión
• Racores de conexión Barcelona.
AMPLIAR DIBUJO

RacoresBarcelona
REDUCIR DIBUJO

Armarios metálicos
AMPLIAR DIBUJO
• Armarios metálicos con puerta
de cristal.
• Armarios metálicos cerrados.

Armariosmetálicos
REDUCIR DIBUJO

Lanza y boquilla
AMPLIAR DIBUJO
• Lanzas de agua.

• Mecanismo de aspiración de
espumógeno.
AMPLIAR DIBUJO

Generadoresdeespuma
REDUCIR DIBUJO

Columna hidrante exterior
• CHE de columna seca.
AMPLIAR DIBUJO

Columnahidranteexterior
REDUCIR DIBUJO

Hidrante bajo nivel del suelo
• Hidrante de arqueta.
AMPLIAR DIBUJO

Hidrantebajonivelsuelo
REDUCIR DIBUJO

Mangueras
• Distintas posibilidades de utilización
de mangueras.
AMPLIAR DIBUJO

Utilizacióndemangueras
REDUCIR DIBUJO

Incendios

Más contenido relacionado

La actualidad más candente

Similar a Incendios

Último

Incendios
