UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
1CENTRALESHIDROELÉCTRICAS setiembre del 2016
I. Introducción
La mayoría de los pequeños aprovechamientos hidroeléctricos son del tipo de agua
fluyente, lo que quiere decir que las turbinas generan electricidad mientras pase por
ellas un caudal igual o superior a su mínimo técnico y se paran cuando el caudal
desciende por debajo de ese nivel. Normalmente este tipo de aprovechamientos no
tiene posibilidad de almacenar agua para generar en horas punta, aunque existen
excepciones, sobre todo en aprovechamientos de montaña, en las que se ensancha
la cámara de carga para ese propósito.
Algunos pequeños aprovechamientos trabajan como centrales aisladas, pero
difícilmente pueden hacer frente al suministro seguro de electricidad, a no ser que
se dimensionen de forma que esté garantizado, a lo largo del año, el caudal mínimo
necesario, por existir un lago aguas arriba o estar situados aguas debajo de una
central convencional que turbina todo el año. En los países industrializados, y en
muchos de los países en vías de desarrollo, estos aprovechamientos se conectan,
en general, a la red principal. Con esta solución la red toma a su cargo la regulación
de la frecuencia, pero obliga al productor a vender su electricidad, a precios a
menudo muy bajos, a la compañía distribuidora.
Desde los comienzos de la producción de electricidad, la hidráulica ha sido, y sigue
siendo, la primera fuente renovable utilizada para su generación. Hoy en día la
hidroelectricidad – la suma de la convencional y de la pequeña – representa, en la
Unión Europea, de acuerdo con las cifras del Libro Blanco, el 13% del total,
reduciendo consiguientemente en más de 67 millones las toneladas de CO2
emitidas por año. Ahora bien, así como los aprovechamientos hidroeléctricos
convencionales, en los que la importancia de la obra civil y la necesaria inundación
de grandes áreas para embalsar el agua y crear la necesaria altura de salto, dan
lugar a importantes impactos en el entorno, los pequeños aprovechamientos se
integran fácilmente en el ecosistema más sensible.
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
2CENTRALESHIDROELÉCTRICAS setiembre del 2016
II. Objetivos
 General
Estimar la población futura, la potencia de energía requerida y el caudal de
diseño para un proyecto de generación de energía eléctrica con
aprovechamiento hidráulico, para una microcuenca asumida.
 Específicos
- Determinar la potencia requerida, la demanda neta entre otros.
- Determinar el caudal de diseño.
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
3CENTRALESHIDROELÉCTRICAS setiembre del 2016

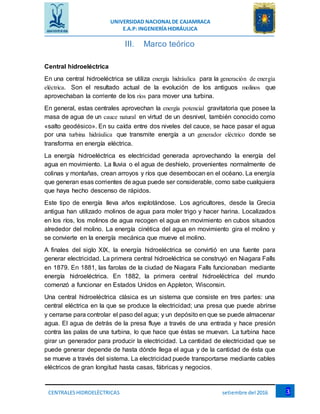

III. Marco teórico
Central hidroeléctrica
En una central hidroeléctrica se utiliza energía hidráulica para la generación de energía
eléctrica. Son el resultado actual de la evolución de los antiguos molinos que
aprovechaban la corriente de los ríos para mover una turbina.
En general, estas centrales aprovechan la energía potencial gravitatoria que posee la
masa de agua de un cauce natural en virtud de un desnivel, también conocido como
«salto geodésico». En su caída entre dos niveles del cauce, se hace pasar el agua
por una turbina hidráulica que transmite energía a un generador eléctrico donde se
transforma en energía eléctrica.
La energía hidroeléctrica es electricidad generada aprovechando la energía del
agua en movimiento. La lluvia o el agua de deshielo, provenientes normalmente de
colinas y montañas, crean arroyos y ríos que desembocan en el océano. La energía
que generan esas corrientes de agua puede ser considerable, como sabe cualquiera
que haya hecho descenso de rápidos.
Este tipo de energía lleva años explotándose. Los agricultores, desde la Grecia
antigua han utilizado molinos de agua para moler trigo y hacer harina. Localizados
en los ríos, los molinos de agua recogen el agua en movimiento en cubos situados
alrededor del molino. La energía cinética del agua en movimiento gira el molino y
se convierte en la energía mecánica que mueve el molino.
A finales del siglo XIX, la energía hidroeléctrica se convirtió en una fuente para
generar electricidad. La primera central hidroeléctrica se construyó en Niagara Falls
en 1879. En 1881, las farolas de la ciudad de Niagara Falls funcionaban mediante
energía hidroeléctrica. En 1882, la primera central hidroeléctrica del mundo
comenzó a funcionar en Estados Unidos en Appleton, Wisconsin.
Una central hidroeléctrica clásica es un sistema que consiste en tres partes: una
central eléctrica en la que se produce la electricidad; una presa que puede abrirse
y cerrarse para controlar el paso del agua; y un depósito en que se puede almacenar
agua. El agua de detrás de la presa fluye a través de una entrada y hace presión
contra las palas de una turbina, lo que hace que éstas se muevan. La turbina hace
girar un generador para producir la electricidad. La cantidad de electricidad que se
puede generar depende de hasta dónde llega el agua y de la cantidad de ésta que
se mueve a través del sistema. La electricidad puede transportarse mediante cables
eléctricos de gran longitud hasta casas, fábricas y negocios.
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
4CENTRALESHIDROELÉCTRICAS setiembre del 2016

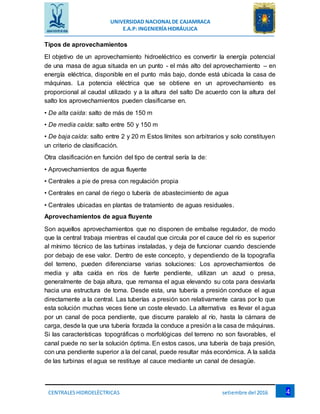

Tipos de aprovechamientos
El objetivo de un aprovechamiento hidroeléctrico es convertir la energía potencial
de una masa de agua situada en un punto - el más alto del aprovechamiento – en
energía eléctrica, disponible en el punto más bajo, donde está ubicada la casa de
máquinas. La potencia eléctrica que se obtiene en un aprovechamiento es
proporcional al caudal utilizado y a la altura del salto De acuerdo con la altura del
salto los aprovechamientos pueden clasificarse en.
• De alta caída: salto de más de 150 m
• De media caída: salto entre 50 y 150 m
• De baja caída: salto entre 2 y 20 m Estos límites son arbitrarios y solo constituyen
un criterio de clasificación.
Otra clasificación en función del tipo de central sería la de:
• Aprovechamientos de agua fluyente
• Centrales a pie de presa con regulación propia
• Centrales en canal de riego o tubería de abastecimiento de agua
• Centrales ubicadas en plantas de tratamiento de aguas residuales.
Aprovechamientos de agua fluyente
Son aquellos aprovechamientos que no disponen de embalse regulador, de modo
que la central trabaja mientras el caudal que circula por el cauce del río es superior
al mínimo técnico de las turbinas instaladas, y deja de funcionar cuando desciende
por debajo de ese valor. Dentro de este concepto, y dependiendo de la topografía
del terreno, pueden diferenciarse varias soluciones: Los aprovechamientos de
media y alta caída en ríos de fuerte pendiente, utilizan un azud o presa,
generalmente de baja altura, que remansa el agua elevando su cota para desviarla
hacia una estructura de toma. Desde esta, una tubería a presión conduce el agua
directamente a la central. Las tuberías a presión son relativamente caras por lo que
esta solución muchas veces tiene un coste elevado. La alternativa es llevar el agua
por un canal de poca pendiente, que discurre paralelo al río, hasta la cámara de
carga, desde la que una tubería forzada la conduce a presión a la casa de máquinas.
Si las características topográficas o morfológicas del terreno no son favorables, el
canal puede no ser la solución óptima. En estos casos, una tubería de baja presión,
con una pendiente superior a la del canal, puede resultar más económica. A la salida
de las turbinas el agua se restituye al cauce mediante un canal de desagüe.
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
5CENTRALESHIDROELÉCTRICAS setiembre del 2016
Centrales de pie de presa
Un aprovechamiento hidroeléctrico no puede permitirse la construcción de un gran
embalse, dado el elevado coste de la presa y sus instalaciones anexas. No obstante,
si existen embalses construidos para otros usos - regulación de caudal, protección
contra avenidas, riegos, alimentación de agua potable, etc. - se puede generar
electricidad con los caudales excedentes, o con los desembalses para riegos y
abducción de agua, e incluso con el caudal ecológico que está obligado a mantener
el embalse.
En este caso es necesario comunicar el nivel de aguas arriba con el de aguas abajo,
mediante una estructura hidráulica en la que se inserte la turbina. Si la presa tiene
una salida de fondo la solución es obvia. Si no existiera ninguna toma de agua
prevista podría utilizarse una toma por sifón, solución muy elegante que no exige
realizar obras de fábrica en la presa y el conjunto puede ser transportado a obra,
completamente pre-montado. La solución es adecuada para presas de hasta 10 m
de altura y turbinas de no más de 1 MW, aunque exista un ejemplo en Suecia, de
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
6CENTRALESHIDROELÉCTRICAS setiembre del 2016

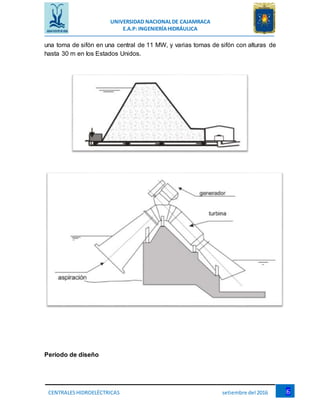

una toma de sifón en una central de 11 MW, y varias tomas de sifón con alturas de
hasta 30 m en los Estados Unidos.
Período de diseño
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
7CENTRALESHIDROELÉCTRICAS setiembre del 2016

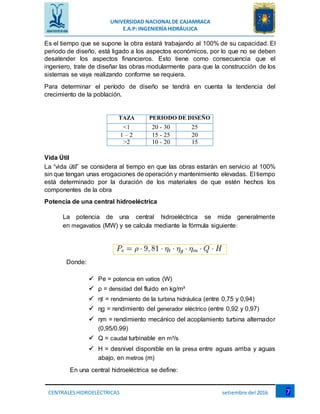

Es el tiempo que se supone la obra estará trabajando al 100% de su capacidad. El
periodo de diseño, está ligado a los aspectos económicos, por lo que no se deben
desatender los aspectos financieros. Esto tiene como consecuencia que el
ingeniero, trate de diseñar las obras modularmente para que la construcción de los
sistemas se vaya realizando conforme se requiera.
Para determinar el período de diseño se tendrá en cuenta la tendencia del
crecimiento de la población.
TAZA PERIODO DE DISEÑO
<1 20 - 30 25
1 – 2 15 - 25 20
>2 10 - 20 15
20
Vida Útil
La “vida útil” se considera al tiempo en que las obras estarán en servicio al 100%
sin que tengan unas erogaciones de operación y mantenimiento elevadas. El tiempo
está determinado por la duración de los materiales de que estén hechos los
componentes de la obra
Potencia de una central hidroeléctrica
La potencia de una central hidroeléctrica se mide generalmente
en megavatios (MW) y se calcula mediante la fórmula siguiente:
Donde:
 Pe = potencia en vatios (W)
 ρ = densidad del fluido en kg/m³
 ηt = rendimiento de la turbina hidráulica (entre 0,75 y 0,94)
 ηg = rendimiento del generador eléctrico (entre 0,92 y 0,97)
 ηm = rendimiento mecánico del acoplamiento turbina alternador
(0,95/0.99)
 Q = caudal turbinable en m³/s
 H = desnivel disponible en la presa entre aguas arriba y aguas
abajo, en metros (m)
En una central hidroeléctrica se define:
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
8CENTRALESHIDROELÉCTRICAS setiembre del 2016

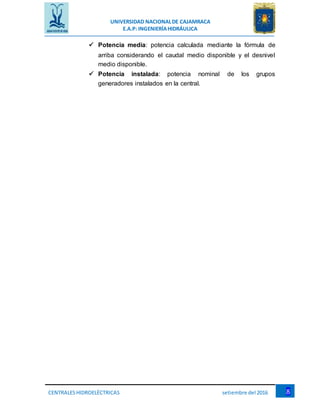

 Potencia media: potencia calculada mediante la fórmula de
arriba considerando el caudal medio disponible y el desnivel
medio disponible.
 Potencia instalada: potencia nominal de los grupos
generadores instalados en la central.
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
9CENTRALESHIDROELÉCTRICAS setiembre del 2016

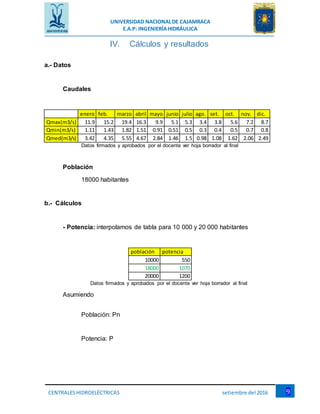

IV. Cálculos y resultados
a.- Datos
Caudales
enero feb. marzo abril mayo junio julio ago. set. oct. nov. dic.
Qmax(m3/s) 11.9 15.2 19.4 16.3 9.9 5.1 5.3 3.4 3.8 5.6 7.2 8.7
Qmin(m3/s) 1.11 1.43 1.82 1.51 0.91 0.51 0.5 0.3 0.4 0.5 0.7 0.8
Qmed(m3/s) 3.42 4.35 5.55 4.67 2.84 1.46 1.5 0.98 1.08 1.62 2.06 2.49
Datos firmados y aprobados por el docente ver hoja borrador al final
Población
18000 habitantes
b.- Cálculos
- Potencia: interpolamos de tabla para 10 000 y 20 000 habitantes
población potencia
10000 550
18000 1070
20000 1200
Datos firmados y aprobados por el docente ver hoja borrador al final
Asumiendo
Población: Pn
Potencia: P
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
10CENTRALESHIDROELÉCTRICAS setiembre del 2016

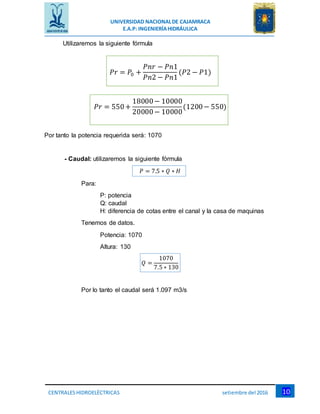

Utilizaremos la siguiente fórmula
𝑃𝑟 = 𝑃0 +
𝑃𝑛𝑟 − 𝑃𝑛1
𝑃𝑛2 − 𝑃𝑛1
(𝑃2 − 𝑃1)
𝑃𝑟 = 550+
18000− 10000
20000− 10000
(1200− 550)
Por tanto la potencia requerida será: 1070
- Caudal: utilizaremos la siguiente fórmula
𝑃 = 7.5 ∗ 𝑄 ∗ 𝐻
Para:
P: potencia
Q: caudal
H: diferencia de cotas entre el canal y la casa de maquinas
Tenemos de datos.
Potencia: 1070
Altura: 130
𝑄 =
1070
7.5 ∗ 130
Por lo tanto el caudal será 1.097 m3/s
UNIVERSIDAD NACIONALDE CAJAMRACA
E.A.P: INGENIERÍAHIDRÁULICA
11CENTRALESHIDROELÉCTRICAS setiembre del 2016
V. Conclusiones
 La población estimada es de 18 000 habitantes
 La potencia requerida para esta cantidad de habitantes es de 1070
 el desnivel entre casa de máquinas y el canal es de 130 metros
 el caudal requerido para estas condiciones es de 1.097 m3/s
VI. Bibliografía
 MATAIX, Claudio. Turbo máquinas Hidráulicas.editorial Gaceta.1998
 Hidráulica de los Canales Abiertos. Ven Te Chow. Editorial Diana, México,
1983. ISBN 968-13-1327-5
 Separa del Docente del Curso

Más contenido relacionado

La actualidad más candente

Energía Hidráulica
Energía HidráulicaEnergía Hidráulica
Energía Hidráulicageopaloma

Pequeñas centrales hidroelectricas
Pequeñas centrales hidroelectricasPequeñas centrales hidroelectricas
Pequeñas centrales hidroelectricasConsul Har

SEMANA 03.pdf
SEMANA 03.pdfSEMANA 03.pdf
SEMANA 03.pdfNoePv1

Calculo de la maxima demanda
Calculo de la maxima demandaCalculo de la maxima demanda
Calculo de la maxima demandaJorge Gonzales

Diferencia entre cuenca hidrográfica y cuenca hidrológica
Diferencia entre cuenca hidrográfica y cuenca hidrológicaDiferencia entre cuenca hidrográfica y cuenca hidrológica
Diferencia entre cuenca hidrográfica y cuenca hidrológicajonadark

Centrales hidroeléctricas del ecuador
Centrales hidroeléctricas del ecuadorCentrales hidroeléctricas del ecuador
Centrales hidroeléctricas del ecuadorNicol Cabrera

Metodos probabilisticos de Hidrologia
Metodos probabilisticos de HidrologiaMetodos probabilisticos de Hidrologia
Metodos probabilisticos de HidrologiaFreddy Svv

Clase 7. características y parámetros fundamentales de las bombas
Clase 7. características y parámetros fundamentales de las bombasClase 7. características y parámetros fundamentales de las bombas
Clase 7. características y parámetros fundamentales de las bombasJames Martinez

Empuje Hidrostático Sobre Superficies Curvas
Empuje Hidrostático Sobre Superficies CurvasEmpuje Hidrostático Sobre Superficies Curvas
Empuje Hidrostático Sobre Superficies CurvasLayda Orozco

LABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAAC
LABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAACLABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAAC
LABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAACALEXANDER HUALLA CHAMPI

Fuerzas sobre superficies planas parcialmente sumergidas
Fuerzas sobre superficies planas parcialmente sumergidasFuerzas sobre superficies planas parcialmente sumergidas
Fuerzas sobre superficies planas parcialmente sumergidasMavamo Valderrama Monteza

7 cuenca hidrografica
7 cuenca hidrografica7 cuenca hidrografica
7 cuenca hidrograficahotii

Guia operaciones unitarias 2
Guia operaciones unitarias 2Guia operaciones unitarias 2
Guia operaciones unitarias 2davpett


La actualidad más candente (20)

Energía Hidráulica
Energía HidráulicaEnergía Hidráulica
Energía Hidráulica

Monografia energia geotermica grupo 2 (2)
Monografia energia geotermica grupo 2 (2)Monografia energia geotermica grupo 2 (2)
Monografia energia geotermica grupo 2 (2)

Pequeñas centrales hidroelectricas
Pequeñas centrales hidroelectricasPequeñas centrales hidroelectricas
Pequeñas centrales hidroelectricas

Planta hidroelectrica powerpoint
Planta hidroelectrica powerpointPlanta hidroelectrica powerpoint
Planta hidroelectrica powerpoint

Flujo en tuberias
Flujo en tuberiasFlujo en tuberias
Flujo en tuberias

Central hidroelectrica
Central hidroelectricaCentral hidroelectrica
Central hidroelectrica

SEMANA 03.pdf
SEMANA 03.pdfSEMANA 03.pdf
SEMANA 03.pdf

Calculo de la maxima demanda
Calculo de la maxima demandaCalculo de la maxima demanda
Calculo de la maxima demanda

Diferencia entre cuenca hidrográfica y cuenca hidrológica
Diferencia entre cuenca hidrográfica y cuenca hidrológicaDiferencia entre cuenca hidrográfica y cuenca hidrológica
Diferencia entre cuenca hidrográfica y cuenca hidrológica

Centrales hidroeléctricas del ecuador
Centrales hidroeléctricas del ecuadorCentrales hidroeléctricas del ecuador
Centrales hidroeléctricas del ecuador

Pérdidas de carga en tuberías
Pérdidas de carga en tuberíasPérdidas de carga en tuberías
Pérdidas de carga en tuberías

Metodos probabilisticos de Hidrologia
Metodos probabilisticos de HidrologiaMetodos probabilisticos de Hidrologia
Metodos probabilisticos de Hidrologia

Clase 7. características y parámetros fundamentales de las bombas
Clase 7. características y parámetros fundamentales de las bombasClase 7. características y parámetros fundamentales de las bombas
Clase 7. características y parámetros fundamentales de las bombas

Superficies planas totalmente sumergidas
Superficies planas totalmente sumergidasSuperficies planas totalmente sumergidas
Superficies planas totalmente sumergidas

Empuje Hidrostático Sobre Superficies Curvas
Empuje Hidrostático Sobre Superficies CurvasEmpuje Hidrostático Sobre Superficies Curvas
Empuje Hidrostático Sobre Superficies Curvas

LABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAAC
LABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAACLABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAAC
LABORATORIO N°5 (FLUJO EN SISTEMA DE TUBERIAS)-MECANICA DE FLUIDOS II- UNSAAC

Fuerzas sobre superficies planas parcialmente sumergidas
Fuerzas sobre superficies planas parcialmente sumergidasFuerzas sobre superficies planas parcialmente sumergidas
Fuerzas sobre superficies planas parcialmente sumergidas

Manual hcanales
Manual hcanalesManual hcanales
Manual hcanales

7 cuenca hidrografica
7 cuenca hidrografica7 cuenca hidrografica
7 cuenca hidrografica

Guia operaciones unitarias 2
Guia operaciones unitarias 2Guia operaciones unitarias 2
Guia operaciones unitarias 2


Destacado

Centrales hidroelectricas en instalaciones electricas
Centrales hidroelectricas  en instalaciones electricasCentrales hidroelectricas  en instalaciones electricas
Centrales hidroelectricas en instalaciones electricasjuniorcr_12_92

CENTRALES HIDROELÉCTRICAS
CENTRALES HIDROELÉCTRICASCENTRALES HIDROELÉCTRICAS
CENTRALES HIDROELÉCTRICASvichuki

Centrales Hidroeléctricas
Centrales HidroeléctricasCentrales Hidroeléctricas
Centrales Hidroeléctricasieslaserna

Central hidroelectrica 2
Central hidroelectrica 2Central hidroelectrica 2
Central hidroelectrica 2buenaventura

EnergíA HidroeléCtrica
EnergíA  HidroeléCtricaEnergíA  HidroeléCtrica
EnergíA HidroeléCtricaLAURA

Central hidroeléctrica
Central hidroeléctricaCentral hidroeléctrica
Central hidroeléctricales9407

Centrales hidroeléctricas
Centrales hidroeléctricasCentrales hidroeléctricas
Centrales hidroeléctricaseugeny961

Centrales hidroeléctricas
Centrales hidroeléctricasCentrales hidroeléctricas
Centrales hidroeléctricasbjtecno

Trabajo de centrales hidroelectricas unidad 1 diplomatura en hidraulica
Trabajo de centrales hidroelectricas  unidad 1 diplomatura en hidraulica Trabajo de centrales hidroelectricas  unidad 1 diplomatura en hidraulica
Trabajo de centrales hidroelectricas unidad 1 diplomatura en hidraulica Universidad Nacional de Trujillo

Las 5 Principales Centrales Hidroeléctricas en el Perú.
Las 5 Principales Centrales Hidroeléctricas en el Perú.Las 5 Principales Centrales Hidroeléctricas en el Perú.
Las 5 Principales Centrales Hidroeléctricas en el Perú.Daniel Alave


Destacado (14)

Centrales hidroelectricas en instalaciones electricas
Centrales hidroelectricas  en instalaciones electricasCentrales hidroelectricas  en instalaciones electricas
Centrales hidroelectricas en instalaciones electricas

CENTRALES HIDROELÉCTRICAS
CENTRALES HIDROELÉCTRICASCENTRALES HIDROELÉCTRICAS
CENTRALES HIDROELÉCTRICAS

Centrales Hidroeléctricas
Centrales HidroeléctricasCentrales Hidroeléctricas
Centrales Hidroeléctricas

Central hidroelectrica 2
Central hidroelectrica 2Central hidroelectrica 2
Central hidroelectrica 2

La energia hidraulica
La energia hidraulicaLa energia hidraulica
La energia hidraulica

Energia hidroelectrica
Energia hidroelectricaEnergia hidroelectrica
Energia hidroelectrica

EnergíA HidroeléCtrica
EnergíA  HidroeléCtricaEnergíA  HidroeléCtrica
EnergíA HidroeléCtrica

Ptt centrales hidroelectricas en el peru
Ptt centrales hidroelectricas en el peruPtt centrales hidroelectricas en el peru
Ptt centrales hidroelectricas en el peru

Central hidroeléctrica
Central hidroeléctricaCentral hidroeléctrica
Central hidroeléctrica

Centrales hidroeléctricas
Centrales hidroeléctricasCentrales hidroeléctricas
Centrales hidroeléctricas

Centrales hidroeléctricas
Centrales hidroeléctricasCentrales hidroeléctricas
Centrales hidroeléctricas

Estudios construccion-hidroelectrica
Estudios construccion-hidroelectricaEstudios construccion-hidroelectrica
Estudios construccion-hidroelectrica

Trabajo de centrales hidroelectricas unidad 1 diplomatura en hidraulica
Trabajo de centrales hidroelectricas  unidad 1 diplomatura en hidraulica Trabajo de centrales hidroelectricas  unidad 1 diplomatura en hidraulica
Trabajo de centrales hidroelectricas unidad 1 diplomatura en hidraulica

Las 5 Principales Centrales Hidroeléctricas en el Perú.
Las 5 Principales Centrales Hidroeléctricas en el Perú.Las 5 Principales Centrales Hidroeléctricas en el Perú.
Las 5 Principales Centrales Hidroeléctricas en el Perú.


Similar a INFORME DE CENTRALES HIDROELECTRICAS

Hidraulica
HidraulicaHidraulica
Hidraulicanego20

Sesión (07)ce1 hidros1
Sesión (07)ce1 hidros1Sesión (07)ce1 hidros1
Sesión (07)ce1 hidros1roberquispe2

Mini hidráulica patri fernandez y marina durán
Mini hidráulica patri fernandez y marina duránMini hidráulica patri fernandez y marina durán
Mini hidráulica patri fernandez y marina duránnemrak a

Desarrollos hidroelectricos
Desarrollos hidroelectricosDesarrollos hidroelectricos
Desarrollos hidroelectricosjavierpm1997

Centrales Hidroeléctricas En Colombia
Centrales Hidroeléctricas En ColombiaCentrales Hidroeléctricas En Colombia
Centrales Hidroeléctricas En Colombiafernandosisa28

Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...
Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...
Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...Alex Leiva Bsc

10289738.pptdd
10289738.pptdd10289738.pptdd
10289738.pptddLuLopez7

ENERGÍA HIDRÁULICA
ENERGÍA HIDRÁULICAENERGÍA HIDRÁULICA
ENERGÍA HIDRÁULICAIES Barañain

Energia hidraulica 1
Energia hidraulica 1Energia hidraulica 1
Energia hidraulica 1Richar Por

Informe centrales coca codo sinclair
Informe centrales coca codo sinclairInforme centrales coca codo sinclair
Informe centrales coca codo sinclairalfonso gallegos

Las Centrales HidroeléCtricas
Las Centrales HidroeléCtricasLas Centrales HidroeléCtricas
Las Centrales HidroeléCtricasE4A30JOSELUIS


Similar a INFORME DE CENTRALES HIDROELECTRICAS (20)

Energia Hidraulica
Energia HidraulicaEnergia Hidraulica
Energia Hidraulica

Energia Hidraulica.
Energia Hidraulica.Energia Hidraulica.
Energia Hidraulica.

hidraulica
hidraulicahidraulica
hidraulica

Hidraulica
HidraulicaHidraulica
Hidraulica

Sesión (07)ce1 hidros1
Sesión (07)ce1 hidros1Sesión (07)ce1 hidros1
Sesión (07)ce1 hidros1

Mini hidráulica patri fernandez y marina durán
Mini hidráulica patri fernandez y marina duránMini hidráulica patri fernandez y marina durán
Mini hidráulica patri fernandez y marina durán

centrales hidraulicas
centrales hidraulicascentrales hidraulicas
centrales hidraulicas

Trabajo Energia Hidraulica
Trabajo Energia HidraulicaTrabajo Energia Hidraulica
Trabajo Energia Hidraulica

Desarrollos hidroelectricos
Desarrollos hidroelectricosDesarrollos hidroelectricos
Desarrollos hidroelectricos

Centrales Hidroeléctricas En Colombia
Centrales Hidroeléctricas En ColombiaCentrales Hidroeléctricas En Colombia
Centrales Hidroeléctricas En Colombia

Chidroeletricas
ChidroeletricasChidroeletricas
Chidroeletricas

Inf final hidraulica_allvarez_jul2014_ejemplo
Inf final hidraulica_allvarez_jul2014_ejemploInf final hidraulica_allvarez_jul2014_ejemplo
Inf final hidraulica_allvarez_jul2014_ejemplo

Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...
Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...
Tecnologías limpias y alternativas - Energía hidráulica, materia de la carrer...

10289738.pptdd
10289738.pptdd10289738.pptdd
10289738.pptdd

Central Hidráulica
Central HidráulicaCentral Hidráulica
Central Hidráulica

ENERGÍA HIDRÁULICA
ENERGÍA HIDRÁULICAENERGÍA HIDRÁULICA
ENERGÍA HIDRÁULICA

Centrales Electricas
Centrales ElectricasCentrales Electricas
Centrales Electricas

Energia hidraulica 1
Energia hidraulica 1Energia hidraulica 1
Energia hidraulica 1

Informe centrales coca codo sinclair
Informe centrales coca codo sinclairInforme centrales coca codo sinclair
Informe centrales coca codo sinclair

Las Centrales HidroeléCtricas
Las Centrales HidroeléCtricasLas Centrales HidroeléCtricas
Las Centrales HidroeléCtricas


Último

ECONOMIA APLICADA SEMANA 555555555555555555.pdf
ECONOMIA APLICADA SEMANA 555555555555555555.pdfECONOMIA APLICADA SEMANA 555555555555555555.pdf
ECONOMIA APLICADA SEMANA 555555555555555555.pdffredyflores58

ECONOMIA APLICADA SEMANA 555555555544.pdf
ECONOMIA APLICADA SEMANA 555555555544.pdfECONOMIA APLICADA SEMANA 555555555544.pdf
ECONOMIA APLICADA SEMANA 555555555544.pdfmatepura

Calavera calculo de estructuras de cimentacion.pdf
Calavera calculo de estructuras de cimentacion.pdfCalavera calculo de estructuras de cimentacion.pdf
Calavera calculo de estructuras de cimentacion.pdfyoseka196

TEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIAS
TEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIASTEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIAS
TEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIASfranzEmersonMAMANIOC

TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdfTAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdfAntonioGonzalezIzqui

Flujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptxFlujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptxEduardoSnchezHernnde5

Manual_Identificación_Geoformas_140627.pdf
Manual_Identificación_Geoformas_140627.pdfManual_Identificación_Geoformas_140627.pdf
Manual_Identificación_Geoformas_140627.pdfedsonzav8

Caldera Recuperadora de químicos en celulosa tipos y funcionamiento
Caldera Recuperadora de químicos en celulosa  tipos y funcionamientoCaldera Recuperadora de químicos en celulosa  tipos y funcionamiento
Caldera Recuperadora de químicos en celulosa tipos y funcionamientoRobertoAlejandroCast6

Presentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdf
Presentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdfPresentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdf
Presentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdfMIGUELANGELCONDORIMA4

SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.
SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.
SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.ariannytrading

Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.ALEJANDROLEONGALICIA

MANIOBRA Y CONTROL INNOVATIVO LOGO PLC SIEMENS
MANIOBRA Y CONTROL INNOVATIVO LOGO PLC  SIEMENSMANIOBRA Y CONTROL INNOVATIVO LOGO PLC  SIEMENS
MANIOBRA Y CONTROL INNOVATIVO LOGO PLC SIEMENSLuisLobatoingaruca

Una estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NISTUna estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NISTFundación YOD YOD

Residente de obra y sus funciones que realiza .pdf
Residente de obra y sus funciones que realiza  .pdfResidente de obra y sus funciones que realiza  .pdf
Residente de obra y sus funciones que realiza .pdfevin1703e

Reporte de Exportaciones de Fibra de alpaca
Reporte de Exportaciones de Fibra de alpacaReporte de Exportaciones de Fibra de alpaca
Reporte de Exportaciones de Fibra de alpacajeremiasnifla

Diapositiva de Topografía Nivelación simple y compuesta
Diapositiva de Topografía Nivelación simple y compuestaDiapositiva de Topografía Nivelación simple y compuesta
Diapositiva de Topografía Nivelación simple y compuestajeffsalazarpuente

Magnetismo y electromagnetismo principios
Magnetismo y electromagnetismo principiosMagnetismo y electromagnetismo principios
Magnetismo y electromagnetismo principiosMarceloQuisbert6

IPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESA
IPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESAIPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESA
IPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESAJAMESDIAZ55

CICLO DE DEMING que se encarga en como mejorar una empresa
CICLO DE DEMING que se encarga en como mejorar una empresaCICLO DE DEMING que se encarga en como mejorar una empresa
CICLO DE DEMING que se encarga en como mejorar una empresaSHERELYNSAMANTHAPALO1

SSOMA, seguridad y salud ocupacional. SST
SSOMA, seguridad y salud ocupacional. SSTSSOMA, seguridad y salud ocupacional. SST
SSOMA, seguridad y salud ocupacional. SSTGestorManpower


Último (20)

ECONOMIA APLICADA SEMANA 555555555555555555.pdf
ECONOMIA APLICADA SEMANA 555555555555555555.pdfECONOMIA APLICADA SEMANA 555555555555555555.pdf
ECONOMIA APLICADA SEMANA 555555555555555555.pdf

ECONOMIA APLICADA SEMANA 555555555544.pdf
ECONOMIA APLICADA SEMANA 555555555544.pdfECONOMIA APLICADA SEMANA 555555555544.pdf
ECONOMIA APLICADA SEMANA 555555555544.pdf

Calavera calculo de estructuras de cimentacion.pdf
Calavera calculo de estructuras de cimentacion.pdfCalavera calculo de estructuras de cimentacion.pdf
Calavera calculo de estructuras de cimentacion.pdf

TEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIAS
TEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIASTEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIAS
TEXTURA Y DETERMINACION DE ROCAS SEDIMENTARIAS

TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdfTAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf
TAREA 8 CORREDOR INTEROCEÁNICO DEL PAÍS.pdf

Flujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptxFlujo multifásico en tuberias de ex.pptx
Flujo multifásico en tuberias de ex.pptx

Manual_Identificación_Geoformas_140627.pdf
Manual_Identificación_Geoformas_140627.pdfManual_Identificación_Geoformas_140627.pdf
Manual_Identificación_Geoformas_140627.pdf

Caldera Recuperadora de químicos en celulosa tipos y funcionamiento
Caldera Recuperadora de químicos en celulosa  tipos y funcionamientoCaldera Recuperadora de químicos en celulosa  tipos y funcionamiento
Caldera Recuperadora de químicos en celulosa tipos y funcionamiento

Presentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdf
Presentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdfPresentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdf
Presentación N° 1 INTRODUCCIÓN Y CONCEPTOS DE GESTIÓN AMBIENTAL.pdf

SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.
SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.
SOLICITUD-PARA-LOS-EGRESADOS-UNEFA-2022.

Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.Flujo potencial, conceptos básicos y ejemplos resueltos.
Flujo potencial, conceptos básicos y ejemplos resueltos.

MANIOBRA Y CONTROL INNOVATIVO LOGO PLC SIEMENS
MANIOBRA Y CONTROL INNOVATIVO LOGO PLC  SIEMENSMANIOBRA Y CONTROL INNOVATIVO LOGO PLC  SIEMENS
MANIOBRA Y CONTROL INNOVATIVO LOGO PLC SIEMENS

Una estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NISTUna estrategia de seguridad en la nube alineada al NIST
Una estrategia de seguridad en la nube alineada al NIST

Residente de obra y sus funciones que realiza .pdf
Residente de obra y sus funciones que realiza  .pdfResidente de obra y sus funciones que realiza  .pdf
Residente de obra y sus funciones que realiza .pdf

Reporte de Exportaciones de Fibra de alpaca
Reporte de Exportaciones de Fibra de alpacaReporte de Exportaciones de Fibra de alpaca
Reporte de Exportaciones de Fibra de alpaca

Diapositiva de Topografía Nivelación simple y compuesta
Diapositiva de Topografía Nivelación simple y compuestaDiapositiva de Topografía Nivelación simple y compuesta
Diapositiva de Topografía Nivelación simple y compuesta

Magnetismo y electromagnetismo principios
Magnetismo y electromagnetismo principiosMagnetismo y electromagnetismo principios
Magnetismo y electromagnetismo principios

IPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESA
IPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESAIPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESA
IPERC Y ATS - SEGURIDAD INDUSTRIAL PARA TODA EMPRESA

CICLO DE DEMING que se encarga en como mejorar una empresa
CICLO DE DEMING que se encarga en como mejorar una empresaCICLO DE DEMING que se encarga en como mejorar una empresa
CICLO DE DEMING que se encarga en como mejorar una empresa

SSOMA, seguridad y salud ocupacional. SST
SSOMA, seguridad y salud ocupacional. SSTSSOMA, seguridad y salud ocupacional. SST
SSOMA, seguridad y salud ocupacional. SST


INFORME DE CENTRALES HIDROELECTRICAS

  • 1. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 1CENTRALESHIDROELÉCTRICAS setiembre del 2016 I. Introducción La mayoría de los pequeños aprovechamientos hidroeléctricos son del tipo de agua fluyente, lo que quiere decir que las turbinas generan electricidad mientras pase por ellas un caudal igual o superior a su mínimo técnico y se paran cuando el caudal desciende por debajo de ese nivel. Normalmente este tipo de aprovechamientos no tiene posibilidad de almacenar agua para generar en horas punta, aunque existen excepciones, sobre todo en aprovechamientos de montaña, en las que se ensancha la cámara de carga para ese propósito. Algunos pequeños aprovechamientos trabajan como centrales aisladas, pero difícilmente pueden hacer frente al suministro seguro de electricidad, a no ser que se dimensionen de forma que esté garantizado, a lo largo del año, el caudal mínimo necesario, por existir un lago aguas arriba o estar situados aguas debajo de una central convencional que turbina todo el año. En los países industrializados, y en muchos de los países en vías de desarrollo, estos aprovechamientos se conectan, en general, a la red principal. Con esta solución la red toma a su cargo la regulación de la frecuencia, pero obliga al productor a vender su electricidad, a precios a menudo muy bajos, a la compañía distribuidora. Desde los comienzos de la producción de electricidad, la hidráulica ha sido, y sigue siendo, la primera fuente renovable utilizada para su generación. Hoy en día la hidroelectricidad – la suma de la convencional y de la pequeña – representa, en la Unión Europea, de acuerdo con las cifras del Libro Blanco, el 13% del total, reduciendo consiguientemente en más de 67 millones las toneladas de CO2 emitidas por año. Ahora bien, así como los aprovechamientos hidroeléctricos convencionales, en los que la importancia de la obra civil y la necesaria inundación de grandes áreas para embalsar el agua y crear la necesaria altura de salto, dan lugar a importantes impactos en el entorno, los pequeños aprovechamientos se integran fácilmente en el ecosistema más sensible.
  • 2. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 2CENTRALESHIDROELÉCTRICAS setiembre del 2016 II. Objetivos  General Estimar la población futura, la potencia de energía requerida y el caudal de diseño para un proyecto de generación de energía eléctrica con aprovechamiento hidráulico, para una microcuenca asumida.  Específicos - Determinar la potencia requerida, la demanda neta entre otros. - Determinar el caudal de diseño.
  • 3. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 3CENTRALESHIDROELÉCTRICAS setiembre del 2016 III. Marco teórico Central hidroeléctrica En una central hidroeléctrica se utiliza energía hidráulica para la generación de energía eléctrica. Son el resultado actual de la evolución de los antiguos molinos que aprovechaban la corriente de los ríos para mover una turbina. En general, estas centrales aprovechan la energía potencial gravitatoria que posee la masa de agua de un cauce natural en virtud de un desnivel, también conocido como «salto geodésico». En su caída entre dos niveles del cauce, se hace pasar el agua por una turbina hidráulica que transmite energía a un generador eléctrico donde se transforma en energía eléctrica. La energía hidroeléctrica es electricidad generada aprovechando la energía del agua en movimiento. La lluvia o el agua de deshielo, provenientes normalmente de colinas y montañas, crean arroyos y ríos que desembocan en el océano. La energía que generan esas corrientes de agua puede ser considerable, como sabe cualquiera que haya hecho descenso de rápidos. Este tipo de energía lleva años explotándose. Los agricultores, desde la Grecia antigua han utilizado molinos de agua para moler trigo y hacer harina. Localizados en los ríos, los molinos de agua recogen el agua en movimiento en cubos situados alrededor del molino. La energía cinética del agua en movimiento gira el molino y se convierte en la energía mecánica que mueve el molino. A finales del siglo XIX, la energía hidroeléctrica se convirtió en una fuente para generar electricidad. La primera central hidroeléctrica se construyó en Niagara Falls en 1879. En 1881, las farolas de la ciudad de Niagara Falls funcionaban mediante energía hidroeléctrica. En 1882, la primera central hidroeléctrica del mundo comenzó a funcionar en Estados Unidos en Appleton, Wisconsin. Una central hidroeléctrica clásica es un sistema que consiste en tres partes: una central eléctrica en la que se produce la electricidad; una presa que puede abrirse y cerrarse para controlar el paso del agua; y un depósito en que se puede almacenar agua. El agua de detrás de la presa fluye a través de una entrada y hace presión contra las palas de una turbina, lo que hace que éstas se muevan. La turbina hace girar un generador para producir la electricidad. La cantidad de electricidad que se puede generar depende de hasta dónde llega el agua y de la cantidad de ésta que se mueve a través del sistema. La electricidad puede transportarse mediante cables eléctricos de gran longitud hasta casas, fábricas y negocios.
  • 4. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 4CENTRALESHIDROELÉCTRICAS setiembre del 2016 Tipos de aprovechamientos El objetivo de un aprovechamiento hidroeléctrico es convertir la energía potencial de una masa de agua situada en un punto - el más alto del aprovechamiento – en energía eléctrica, disponible en el punto más bajo, donde está ubicada la casa de máquinas. La potencia eléctrica que se obtiene en un aprovechamiento es proporcional al caudal utilizado y a la altura del salto De acuerdo con la altura del salto los aprovechamientos pueden clasificarse en. • De alta caída: salto de más de 150 m • De media caída: salto entre 50 y 150 m • De baja caída: salto entre 2 y 20 m Estos límites son arbitrarios y solo constituyen un criterio de clasificación. Otra clasificación en función del tipo de central sería la de: • Aprovechamientos de agua fluyente • Centrales a pie de presa con regulación propia • Centrales en canal de riego o tubería de abastecimiento de agua • Centrales ubicadas en plantas de tratamiento de aguas residuales. Aprovechamientos de agua fluyente Son aquellos aprovechamientos que no disponen de embalse regulador, de modo que la central trabaja mientras el caudal que circula por el cauce del río es superior al mínimo técnico de las turbinas instaladas, y deja de funcionar cuando desciende por debajo de ese valor. Dentro de este concepto, y dependiendo de la topografía del terreno, pueden diferenciarse varias soluciones: Los aprovechamientos de media y alta caída en ríos de fuerte pendiente, utilizan un azud o presa, generalmente de baja altura, que remansa el agua elevando su cota para desviarla hacia una estructura de toma. Desde esta, una tubería a presión conduce el agua directamente a la central. Las tuberías a presión son relativamente caras por lo que esta solución muchas veces tiene un coste elevado. La alternativa es llevar el agua por un canal de poca pendiente, que discurre paralelo al río, hasta la cámara de carga, desde la que una tubería forzada la conduce a presión a la casa de máquinas. Si las características topográficas o morfológicas del terreno no son favorables, el canal puede no ser la solución óptima. En estos casos, una tubería de baja presión, con una pendiente superior a la del canal, puede resultar más económica. A la salida de las turbinas el agua se restituye al cauce mediante un canal de desagüe.
  • 5. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 5CENTRALESHIDROELÉCTRICAS setiembre del 2016 Centrales de pie de presa Un aprovechamiento hidroeléctrico no puede permitirse la construcción de un gran embalse, dado el elevado coste de la presa y sus instalaciones anexas. No obstante, si existen embalses construidos para otros usos - regulación de caudal, protección contra avenidas, riegos, alimentación de agua potable, etc. - se puede generar electricidad con los caudales excedentes, o con los desembalses para riegos y abducción de agua, e incluso con el caudal ecológico que está obligado a mantener el embalse. En este caso es necesario comunicar el nivel de aguas arriba con el de aguas abajo, mediante una estructura hidráulica en la que se inserte la turbina. Si la presa tiene una salida de fondo la solución es obvia. Si no existiera ninguna toma de agua prevista podría utilizarse una toma por sifón, solución muy elegante que no exige realizar obras de fábrica en la presa y el conjunto puede ser transportado a obra, completamente pre-montado. La solución es adecuada para presas de hasta 10 m de altura y turbinas de no más de 1 MW, aunque exista un ejemplo en Suecia, de
  • 6. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 6CENTRALESHIDROELÉCTRICAS setiembre del 2016 una toma de sifón en una central de 11 MW, y varias tomas de sifón con alturas de hasta 30 m en los Estados Unidos. Período de diseño
  • 7. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 7CENTRALESHIDROELÉCTRICAS setiembre del 2016 Es el tiempo que se supone la obra estará trabajando al 100% de su capacidad. El periodo de diseño, está ligado a los aspectos económicos, por lo que no se deben desatender los aspectos financieros. Esto tiene como consecuencia que el ingeniero, trate de diseñar las obras modularmente para que la construcción de los sistemas se vaya realizando conforme se requiera. Para determinar el período de diseño se tendrá en cuenta la tendencia del crecimiento de la población. TAZA PERIODO DE DISEÑO <1 20 - 30 25 1 – 2 15 - 25 20 >2 10 - 20 15 20 Vida Útil La “vida útil” se considera al tiempo en que las obras estarán en servicio al 100% sin que tengan unas erogaciones de operación y mantenimiento elevadas. El tiempo está determinado por la duración de los materiales de que estén hechos los componentes de la obra Potencia de una central hidroeléctrica La potencia de una central hidroeléctrica se mide generalmente en megavatios (MW) y se calcula mediante la fórmula siguiente: Donde:  Pe = potencia en vatios (W)  ρ = densidad del fluido en kg/m³  ηt = rendimiento de la turbina hidráulica (entre 0,75 y 0,94)  ηg = rendimiento del generador eléctrico (entre 0,92 y 0,97)  ηm = rendimiento mecánico del acoplamiento turbina alternador (0,95/0.99)  Q = caudal turbinable en m³/s  H = desnivel disponible en la presa entre aguas arriba y aguas abajo, en metros (m) En una central hidroeléctrica se define:
  • 8. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 8CENTRALESHIDROELÉCTRICAS setiembre del 2016  Potencia media: potencia calculada mediante la fórmula de arriba considerando el caudal medio disponible y el desnivel medio disponible.  Potencia instalada: potencia nominal de los grupos generadores instalados en la central.
  • 9. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 9CENTRALESHIDROELÉCTRICAS setiembre del 2016 IV. Cálculos y resultados a.- Datos Caudales enero feb. marzo abril mayo junio julio ago. set. oct. nov. dic. Qmax(m3/s) 11.9 15.2 19.4 16.3 9.9 5.1 5.3 3.4 3.8 5.6 7.2 8.7 Qmin(m3/s) 1.11 1.43 1.82 1.51 0.91 0.51 0.5 0.3 0.4 0.5 0.7 0.8 Qmed(m3/s) 3.42 4.35 5.55 4.67 2.84 1.46 1.5 0.98 1.08 1.62 2.06 2.49 Datos firmados y aprobados por el docente ver hoja borrador al final Población 18000 habitantes b.- Cálculos - Potencia: interpolamos de tabla para 10 000 y 20 000 habitantes población potencia 10000 550 18000 1070 20000 1200 Datos firmados y aprobados por el docente ver hoja borrador al final Asumiendo Población: Pn Potencia: P
  • 10. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 10CENTRALESHIDROELÉCTRICAS setiembre del 2016 Utilizaremos la siguiente fórmula 𝑃𝑟 = 𝑃0 + 𝑃𝑛𝑟 − 𝑃𝑛1 𝑃𝑛2 − 𝑃𝑛1 (𝑃2 − 𝑃1) 𝑃𝑟 = 550+ 18000− 10000 20000− 10000 (1200− 550) Por tanto la potencia requerida será: 1070 - Caudal: utilizaremos la siguiente fórmula 𝑃 = 7.5 ∗ 𝑄 ∗ 𝐻 Para: P: potencia Q: caudal H: diferencia de cotas entre el canal y la casa de maquinas Tenemos de datos. Potencia: 1070 Altura: 130 𝑄 = 1070 7.5 ∗ 130 Por lo tanto el caudal será 1.097 m3/s
  • 11. UNIVERSIDAD NACIONALDE CAJAMRACA E.A.P: INGENIERÍAHIDRÁULICA 11CENTRALESHIDROELÉCTRICAS setiembre del 2016 V. Conclusiones  La población estimada es de 18 000 habitantes  La potencia requerida para esta cantidad de habitantes es de 1070  el desnivel entre casa de máquinas y el canal es de 130 metros  el caudal requerido para estas condiciones es de 1.097 m3/s VI. Bibliografía  MATAIX, Claudio. Turbo máquinas Hidráulicas.editorial Gaceta.1998  Hidráulica de los Canales Abiertos. Ven Te Chow. Editorial Diana, México, 1983. ISBN 968-13-1327-5  Separa del Docente del Curso
