2. ¿ QUE ES
LIMETE DE
CONTRACCIO
N?
El límite de contracción de un suelo se define como el contenido
mínimo de agua, por debajo del cual una reducción de la cantidad
de agua, no causará una disminución de volumen de la muestra
de suelo, pero al cual un aumento en el contenido de agua
causará un aumento en el volumen de la masa de suelo.

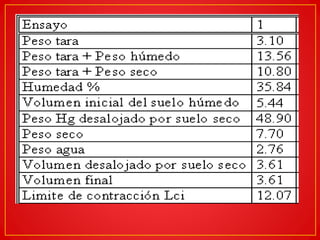

3. LC= w – (((Vh - Vs) * لاw) / ms) * 100
LC = límite de contracción, %;
w = humedad del suelo en el momento
que fue moldeado, %;
Vh = volumen de la pastilla de suelo
húmedo, cm3 (ml);
Vs = volumen de la pastilla de suelo
seco, cm3 (ml);
لاw = densidad del agua, gr/cm3
(gr/ml); y
Ms = masa del suelo seco, g.
4. EQUIPO Y
MATERIALE
S
Cápsula de contracción
Plato de evaporación
Recipiente volumétrico de vidrio para medir la
cantidad de volumen que ocupa el suelo
Espátula
Placa plástica con tres apoyos.
Probeta graduada de 25 ml. y graduada cada 0.2 ml.
Balanza con sensibilidad de 0.1 gr.
Tamiz N°40
Mercurio.
Grasa lubricante
5. ASPECTOS DE SEGURIDAD EN EL USO DEL
MERCURIO
El mercurio es una sustancia tóxica, por lo
tanto se evitará el contacto con la piel.
Almacenar el mercurio en contenedores
sellados a prueba de roturas.
Se realizarán los ensayos en ambientes bien
ventilados para evitar la inhalación de vapor de
mercurio.
Tratar de minimizar los derrames en el ensayo.
Se limpiarán los derrames rápidamente para
evitar su evaporación en el ambiente.
Se desecharán los materiales contaminados
incluyendo la torta de suelo seco de manera
6. CALIBRACION DEL
MOLDE :
Pesar y registrar la masa del molde vacío (mm),
aproximado a 0.1 g.
Determinar la capacidad del molde en cm3 (ml)
llenándolo con mercurio, enrasando con una placa de
vidrio y midiendo el volumen de mercurio que llena
el molde por pesada y dividiendo por la densidad
del mercurio ( لاHg= 13.55 g/cm3). Registrar dicha
capacidad como volumen de la pastilla de suelo
humedo (Vn) aproximando a 0.01 ml
7. Acondicionamiento de la muestra de ensaye
Si solo se requiere determinar el límite de
contracción, tomar la muestra de ensaye
del material completamente
homogeneizado que pasa por el tamiz de
0.5 mm obtenido de acuerdo con la norma
AASHTO 387-80.
Colocar la muestra en el plato de
evaporación y mezclar completamente con
agua destilada en una cantidad suficiente
para llenar completamente los huecos del
suelo y dejar el suelo suficientemente
pastoso para colocarlo en el molde sin
inclusión de burbujas de aire.
8. Nota:
La humedad necesaria para alcanzar la consistencia
requerida en suelos desmenuzables es igual o
ligeramente superior a wL y en suelos plásticos puede
exceder a wL hasta un 10%.
Curar la muestra durante el tiempo necesario para que
las fases líquida y sólida se mezclen homogéneamente.
En suelos de alta plasticidad este plazo no debe ser
menor que 24 h. En suelos de baja plasticidad este plazo
puede ser mucho menor y en algunos casos puede
eliminarse.
Si se requiere determinar además el límite líquido, tomar
la muestra de ensaye de la porción de suelo
acondicionada según la NCh 1517/I Of 79
9. ENSAYO
Se utiliza suelo pasado por
la malla No.40, se amasa y
se lleva a un contenido de
humedad similar o algo
superior al límite líquido.
10. Recubrir el interior
de la cápsula de
evaporación con una
capa fina de grasa.
Llenar la cápsula de
evaporación en tres capas.
Compactar cada capa dando
golpes suaves sobre una
superficie firme para eliminar
las burbujas de aire
11. Luego de
completar la
tercera capa, se
enrasa utilizando
la espátula.
Se toma el peso
de la cápsula con
el suelo húmedo
para determinar el
contenido de
humedad y se
lleva al horno.
12. Se deja secar en el horno
a temperatura estándar.
Luego del secado se
retira y se halla el peso
seco. Se puede observar
la variación del volumen
por secado
13.

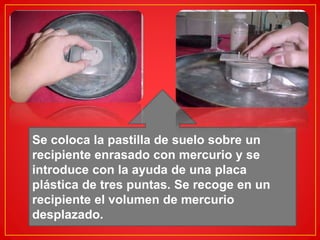

14. Se coloca la pastilla de suelo sobre un
recipiente enrasado con mercurio y se
introduce con la ayuda de una placa
plástica de tres puntas. Se recoge en un
recipiente el volumen de mercurio
desplazado.
15. El volumen desplazado por el suelo se recoge
con
ayuda de un recipiente y se coloca en la
probeta
graduada para determinar su volumen .

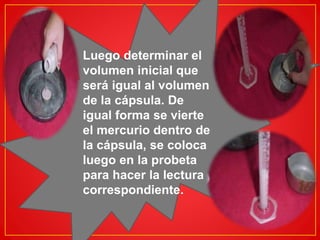

16. Luego determinar el
volumen inicial que
será igual al volumen
de la cápsula. De
igual forma se vierte
el mercurio dentro de
la cápsula, se coloca
luego en la probeta
para hacer la lectura
correspondiente.
17. NOTA
El secado en horno a 110±5 oC no
entrega resultados fiables en suelos
que contienen yeso u otros minerales
que pierden fácilmente el agua de
hidratación o en suelos que contienen
cantidades significativas de materia
orgánica. En estos casos es
recomendable el secado en horno a
aproximadamente 60 Oc.
